W pakiecie akumulatorów i w magazynie energii to elektronika nadzorująca najczęściej decyduje o bezpieczeństwie, żywotności i realnej pojemności. BMS to właśnie warstwa, która pilnuje napięcia, prądu, temperatury i równowagi między celami, zamiast zostawiać cały pakiet samemu sobie. Poniżej rozkładam temat na konkretne elementy: co robi taki układ, jak działa w praktyce, jak wpływa na instalację fotowoltaiczną i na co patrzeć przy wyborze rozwiązania do domu lub firmy.
Najważniejsze rzeczy, które warto wiedzieć o nadzorze baterii
- Nie chodzi tylko o ochronę. Dobry układ mierzy też stan naładowania, kondycję ogniw i temperaturę pracy.
- Balansowanie ma znaczenie praktyczne. Bez niego najsłabsze ogniwo ogranicza cały pakiet.
- W magazynie energii liczy się integracja. Elektronika nadzorująca musi dogadać się z ładowaniem, falownikiem i zabezpieczeniami.
- Najczęstszy błąd to patrzenie wyłącznie na kWh. Równie ważne są progi odcięcia, sposób chłodzenia i komunikacja.
- Wybór zależy od chemii ogniw. Inaczej pracuje pakiet LFP, inaczej NMC, a jeszcze inaczej akumulator kwasowo-ołowiowy.
Co robi układ nadzoru baterii w praktyce
Gdy patrzę na dobrze zaprojektowany pakiet, widzę zestaw prostych zadań, które razem robią ogromną różnicę. Układ nadzoru nie dodaje energii i nie poprawia cudownie słabych ogniw, ale pilnuje warunków pracy tak, żeby bateria mogła oddawać energię bezpiecznie i możliwie długo.
Kontroluje granice pracy
Monitoruje napięcie każdej celi, prąd ładowania i rozładowania oraz temperaturę modułów. Jeżeli któraś wartość wychodzi poza bezpieczny zakres, system ogranicza pracę albo odcina pakiet. W praktyce chodzi o to, by nie dopuścić do przeładowania, zbyt głębokiego rozładowania i przegrzania, bo to właśnie te trzy scenariusze najbardziej skracają życie akumulatora.Szacuje SoC i SoH
SoC to stan naładowania, a SoH to kondycja ogniwa. Dobry układ nie zgaduje ich z samego napięcia, tylko łączy pomiar prądu, napięć i temperatury z modelem pracy pakietu. Dzięki temu wie nie tylko, ile energii zostało dziś, ale też jak szybko bateria się starzeje.Steruje całym pakietem

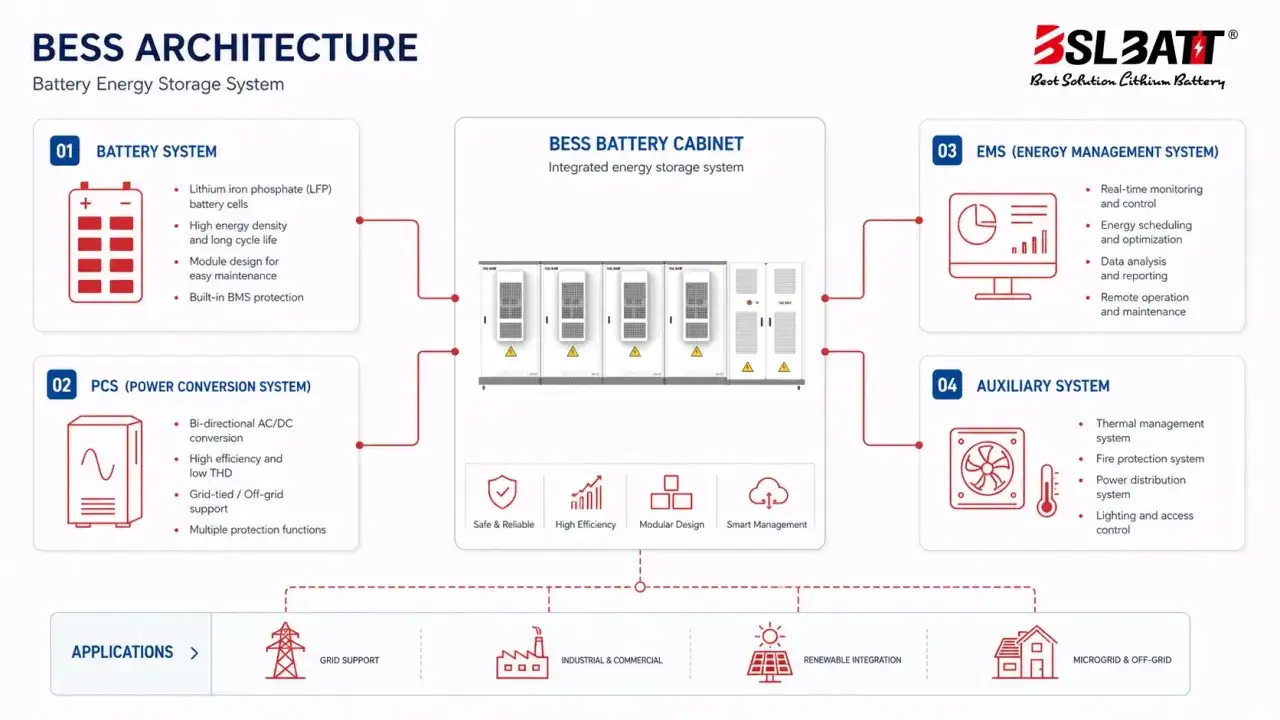

W większych magazynach energii dochodzą styczniki, obwód wstępnego ładowania i komunikacja z falownikiem lub ładowarką. To ważne, bo przy dużych pojemnościach sam pomiar nie wystarcza - system musi jeszcze bezpiecznie podłączyć i odłączyć pakiet pod obciążeniem.
Na tym etapie widać już, że nadzór baterii to nie pojedynczy układ scalony, lecz cały sposób myślenia o pracy pakietu. Następny krok to balansowanie, czyli wyrównywanie tego, co między celami rozjeżdża się w czasie.
Jak działa monitorowanie ogniw i balansowanie
W pakiecie szeregowym najsłabsza cela zwykle decyduje o tym, kiedy cały system przestaje ładować albo oddawać energię. Dlatego nie wystarczy patrzeć na sumaryczne napięcie baterii; trzeba widzieć, co dzieje się na poziomie pojedynczych ogniw i jak bardzo różnią się między sobą.
Pasywne czy aktywne balansowanie
| Rodzaj | Jak działa | Plusy | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Pasywne | Rozprasza nadmiar energii z mocniejszej celi na rezystorach, czyli zamienia ją w ciepło. | Jest proste, tańsze i łatwiejsze do wdrożenia. | Pracuje wolniej, zwykle przy prądach rzędu dziesiątek lub setek miliamperów, i generuje straty energii. | W mniejszych pakietach i prostszych magazynach domowych. |
| Aktywne | Przenosi ładunek między celami zamiast go marnować. | Jest bardziej efektywne i lepiej radzi sobie z dużymi pakietami. | Wymaga bardziej złożonej elektroniki i wyższego budżetu. | W większych systemach, które często cyklują i mają dłuższe stringi ogniw. |
W praktyce pasywne balansowanie bywa wystarczające, jeśli pakiet nie jest przesadnie duży i pracuje w przewidywalnych warunkach. Aktywne zaczyna mieć wyraźny sens tam, gdzie każdy procent wykorzystanej pojemności i każdy stopień mniej na elektronice przekłada się na realną trwałość systemu.
Z jakich pomiarów korzysta system
Najczęściej z napięć poszczególnych cel, prądu mierzonego na boczniku albo czujniku Halla oraz temperatury z termistorów NTC, czyli rezystorów, których opór zmienia się wraz z temperaturą. Na tej podstawie układ oblicza, czy pakiet pracuje bezpiecznie i czy nie zaczyna się rozjeżdżać jedna sekcja względem drugiej. To właśnie dlatego dobre monitorowanie jest ważniejsze niż sam slogan o dużej pojemności.
Gdy w magazynie energii działa pomiar, balansowanie i zabezpieczenie termiczne, dopiero wtedy można mówić o stabilnej pracy. I to prowadzi wprost do pytania, dlaczego w instalacji fotowoltaicznej ta elektronika jest tak krytyczna.
Dlaczego w magazynie energii to nie jest dodatek, tylko element bezpieczeństwa
Magazyn energii w instalacji PV nie pracuje w spokojnym laboratorium. Rano przyjmuje ładowanie, w południe bywa dociążany przez nadwyżkę z paneli, a wieczorem oddaje energię do domu albo firmy. To oznacza częste zmiany obciążenia, temperatury i kierunku przepływu prądu, więc elektronika nadzorująca musi reagować szybciej niż użytkownik zauważy problem.| Sytuacja | Co powinien zrobić układ | Dlaczego to ważne |
|---|---|---|
| Przeładowanie jednej celi | Ograniczyć ładowanie albo odciąć proces. | Chroni przed degradacją i przegrzaniem. |
| Przegrzanie modułu | Zmniejszyć prąd, uruchomić alarm albo odłączyć pakiet. | Zmniejsza ryzyko uszkodzeń i niebezpiecznego wzrostu temperatury. |
| Zbyt duża różnica napięć | Włączyć balansowanie lub ograniczyć pracę. | Nie pozwala na pracę najsłabszej celi jako wąskiego gardła całego pakietu. |
| Błąd komunikacji | Przejść w tryb bezpieczny. | System nie działa „na ślepo”. |
W większych instalacjach dochodzi jeszcze izolacja galwaniczna oraz nadzór styczników. To nie są dodatki z folderu sprzedażowego, tylko elementy, które decydują o tym, czy system może bezpiecznie rozłączyć pakiet przy błędzie i wrócić do pracy po usunięciu przyczyny. Jeżeli jedna cela wpadnie w ucieczkę termiczną, czyli samonapędzające się przegrzewanie, dobrze skonfigurowany układ ma zareagować zanim problem przejdzie na resztę pakietu.
Dzięki temu można sensownie przejść do doboru chemii ogniw i architektury pakietu, bo to one w dużej mierze dyktują wymagania dla całego systemu.
Jak dobrać rozwiązanie do chemii ogniw i typu instalacji
Tu najczęściej zapadają błędne decyzje, bo ludzie porównują tylko pojemność w kWh. Ja zawsze zaczynam od chemii ogniw, bo to ona dyktuje progi ładowania, zachowanie termiczne i to, jak agresywnie można obchodzić się z pakietem.
Jaka chemia wymaga jakiego nadzoru
| Chemia | Typowe napięcie nominalne | Co jest ważne dla nadzoru | Praktyczny komentarz |
|---|---|---|---|
| LFP | 3,2 V na celę | Dokładne balansowanie i kontrola temperatury przy codziennych cyklach. | W domowych magazynach energii często wygrywa, bo dobrze znosi intensywną eksploatację i jest stabilna termicznie. |
| NMC / NCA | 3,6-3,7 V na celę | Bardziej rygorystyczna kontrola temperatury i granic napięcia. | Ma wysoką gęstość energii, ale wymaga ostrożniejszego prowadzenia. |
| Kwasowo-ołowiowa | 2 V na celę | Poprawna charakterystyka ładowania i kompensacja temperatury. | To prostsza chemia, ale nadal nie znosi byle jakiego ładowania. |
Przeczytaj również: Magazyn energii - ile kosztuje i czy się opłaca?
Niskie napięcie czy wysoki string
W domowych instalacjach bardzo często spotyka się systemy 48 V, bo są prostsze w serwisie i łatwiej je zestawić z popularnymi falownikami hybrydowymi. Przy większych mocach sens rośnie po stronie wyższego napięcia, bo dla tej samej mocy płynie mniejszy prąd, a to zmniejsza straty na kablach i odciąża część elementów mocy.
Jeśli miałbym wskazać najbardziej praktyczny wybór dla domu, zwykle wygrywa LFP. W większych systemach firmowych albo tam, gdzie liczy się bardzo kompaktowa zabudowa, lepiej już patrzeć na całą architekturę: napięcie, komunikację, chłodzenie i to, czy producent przewidział sensowną współpracę z falownikiem.
Nawet najlepszy projekt można jednak popsuć montażem i złymi nawykami, dlatego warto znać typowe błędy, które skracają życie baterii.
Najczęstsze błędy, które skracają życie baterii
Największy problem widzę wtedy, gdy ktoś zakłada, że sam dobór ogniw załatwia sprawę. W praktyce bateria starzeje się tak dobrze, jak dobrze ustawiono progi, chłodzenie i balansowanie.
- Mieszanie ogniw o różnym zużyciu. Stare i nowe cele rozjeżdżają się szybciej, a pakiet traci równowagę.
- Ustawienie progów z innej chemii. To, co działa dla jednego typu ogniw, może być za ostre albo za łagodne dla innego.
- Za mało punktów pomiaru temperatury. Jeden czujnik nie pokaże lokalnego przegrzania w środku modułu.
- Brak kalibracji pomiaru prądu. Bez tego SoC potrafi odpłynąć i wskazania stają się mało wiarygodne.
- Ignorowanie pracy w niskiej temperaturze. Dla wielu ogniw litowych ładowanie na mrozie bez kontroli jest po prostu zły pomysł.
Jeśli miałbym wskazać jeden błąd szczególnie kosztowny, to jest nim lekceważenie nierówności między celami. Gdy różnice zaczynają regularnie rosnąć do poziomu dziesiątek miliwoltów, pakiet przestaje być jedną spójną baterią, a zaczyna działać jak zbiór słabszych i mocniejszych elementów.
Żeby temu zapobiec, trzeba jeszcze umieć ocenić, czy układ pracuje poprawnie na co dzień, a nie tylko „na papierze”.
Jak sprawdzam, czy wszystko działa tak, jak powinno
W praktyce nie poluję na jeden idealny odczyt. Patrzę raczej na powtarzalność: czy napięcia cel trzymają się blisko siebie, czy temperatura rośnie przewidywalnie i czy stan naładowania zmienia się płynnie, a nie skacze bez logiki.
| Objaw | Co może oznaczać | Co sprawdzić |
|---|---|---|
| SoC skacze bez logiki | Złą kalibrację albo słaby pomiar prądu. | Bocznik, czujnik Halla, historię cykli i kalibrację. |
| Jedna cela szybciej dobija do limitu | Nierównowagę lub słabszą celę. | Balansowanie i rozjazd napięć między sekcjami. |
| Pakiet odcina się przy większym obciążeniu | Spadki napięcia, słabe przewody albo niewystarczające chłodzenie. | Połączenia, przekroje przewodów i temperaturę modułów. |
| Alarmy pojawiają się po długim ładowaniu | Za mała rezerwa temperatury albo źle dobrane progi. | Konfigurację producenta i logikę odcięcia. |
W dobrze działającym magazynie komunikaty alarmowe są rzadkie, a logi pokazują raczej drobne korekty niż ciągłe interwencje. Jeśli system zaczyna reagować nerwowo, zwykle problem leży nie w samym pakiecie, tylko w konfiguracji, chłodzeniu albo integracji z resztą instalacji.
To prowadzi do ostatniej rzeczy, która naprawdę pomaga przy zakupie: nie kupować samej liczby w kWh, tylko cały sposób zarządzania pakietem.
Na co patrzę przed zakupem magazynu energii
Jeśli miałbym doradzić tylko jedną rzecz, powiedziałbym: nie porównuj wyłącznie pojemności. Dwa magazyny po 10 kWh mogą zachowywać się zupełnie inaczej, jeżeli jeden ma lepszy nadzór, dokładniejsze pomiary, sensowniejsze balansowanie i lepszą obsługę temperatury.
- Sprawdź chemię ogniw. W domu najczęściej najlepiej wypada LFP, bo dobrze znosi codzienne cykle i jest stabilna termicznie.
- Zapytaj o sposób balansowania. Dla małego pakietu może wystarczyć prostsze rozwiązanie, ale przy większym magazynie aktywne balansowanie bywa warte dopłaty.
- Zweryfikuj komunikację z falownikiem. Integracja powinna być bezproblemowa, a nie oparta na obejściach i zgadywaniu parametrów.
- Oceń liczbę czujników i punktów ochrony. Im lepiej widać temperaturę i napięcia pojedynczych sekcji, tym łatwiej utrzymać stabilną pracę.
- Patrz na warunki pracy, nie tylko na cenę. Zakres temperatur, dopuszczalne prądy i logika odcięcia mówią o jakości więcej niż marketingowa etykieta.
W dobrze dobranym systemie to nie użytkownik walczy z baterią, tylko bateria pracuje przewidywalnie w ramach jasno ustawionych granic. I właśnie o to chodzi przy magazynie energii: żeby energia była dostępna wtedy, kiedy jej potrzebujesz, a pakiet zachował stabilność przez wiele sezonów.
