Wybór odpowiedniego kabla zasilającego, znanego jako Wewnętrzna Linia Zasilająca (WLZ), łączącego licznik energii elektrycznej z domową rozdzielnicą, to decyzja o fundamentalnym znaczeniu. Odpowiedni dobór tego przewodu gwarantuje bezpieczeństwo, niezawodność i prawidłowe funkcjonowanie całej instalacji elektrycznej na lata.
Wybór kabla od licznika do rozdzielni kluczowe parametry dla bezpieczeństwa i przyszłości instalacji.
- Miedziany kabel YKY 5-żyłowy to standard w nowoczesnych instalacjach trójfazowych.
- Dla mocy do 12-14 kW wystarczy przekrój 5x10 mm², ale dla 15-25 kW i przyszłych obciążeń (fotowoltaika, pompa ciepła, ładowarka EV) zaleca się 5x16 mm².
- Kluczowe czynniki wpływające na dobór kabla to moc przyłączeniowa, długość kabla, sposób ułożenia oraz wartość zabezpieczenia przedlicznikowego.
- Inwestycja w większy przekrój (np. 5x16 mm²) to niewielki koszt w porównaniu do potencjalnej, kosztownej wymiany WLZ w przyszłości.
- Instalacja musi być zgodna z normą PN-HD 60364 i warunkami operatora sieci dystrybucyjnej (OSD), a jej odbiór przez elektryka z uprawnieniami jest obowiązkowy.
Czym jest Wewnętrzna Linia Zasilająca (WLZ) i jaką rolę pełni w Twojej instalacji?
Wewnętrzna Linia Zasilająca, czyli WLZ, to nic innego jak główna "arteria" doprowadzająca energię elektryczną do Twojego domu. Łączy ona punkt pomiaru energii (licznik, zazwyczaj umieszczony w złączu kablowym) z główną rozdzielnicą elektryczną, z której prąd jest dalej rozprowadzany po całym budynku. To właśnie WLZ stanowi pierwszy i jeden z najważniejszych elementów instalacji elektrycznej w Twoim domu, a jej prawidłowe wykonanie jest absolutnie kluczowe dla bezpieczeństwa wszystkich domowników oraz dla niezawodnego działania wszystkich urządzeń elektrycznych.
Błąd na tym etapie może Cię kosztować tysiące poznaj konsekwencje złego wyboru
Muszę to jasno podkreślić: błąd w doborze lub wykonaniu Wewnętrznej Linii Zasilającej to jedna z najpoważniejszych i najkosztowniejszych pomyłek, jakie można popełnić na etapie budowy domu czy modernizacji instalacji. Niewłaściwy przekrój kabla, jego jakość lub sposób ułożenia mogą prowadzić do szeregu niebezpiecznych sytuacji. Najczęstsze konsekwencje to: przegrzewanie się przewodu, co znacząco zwiększa ryzyko pożaru; nadmierne spadki napięcia, skutkujące nieprawidłową pracą urządzeń, a nawet ich uszkodzeniem; częste wybijanie zabezpieczeń, powodujące ciągłe przerwy w dostawie prądu; a w skrajnych przypadkach nawet uszkodzenie licznika. Co gorsza, taka inwestycja jest na lata, więc jeśli popełnisz błąd, jego naprawa w przyszłości będzie niezwykle kosztowna i skomplikowana. Z tego powodu warto podejść do tego tematu z należytą starannością.
- Przegrzewanie się kabla i ryzyko pożaru.
- Spadki napięcia obniżające efektywność urządzeń.
- Częste wybijanie zabezpieczeń.
- Konieczność kosztownej wymiany całej linii w przyszłości.

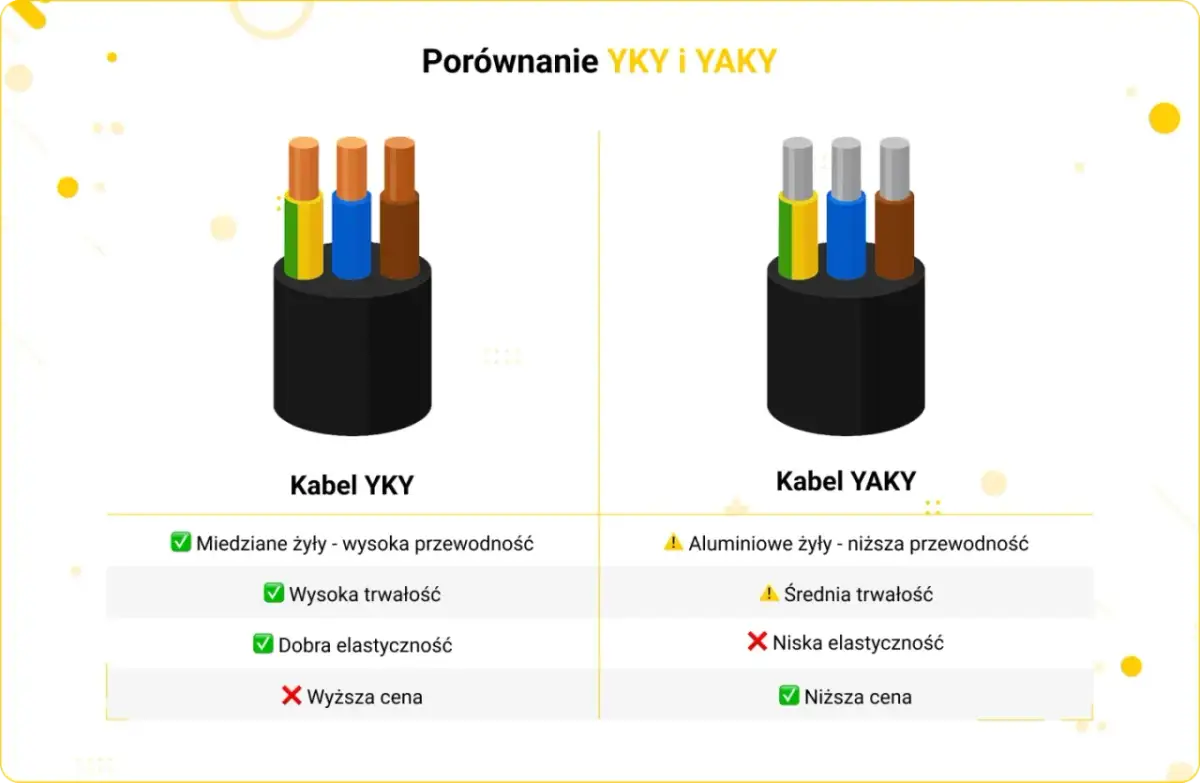

Miedź czy aluminium? Rozwiewamy wątpliwości raz na zawsze
Kiedyś wybór był bardziej złożony, ale dziś odpowiedź jest jednoznaczna. W nowoczesnych instalacjach elektrycznych, w tym przy budowie WLZ, bezwzględnie stosujemy kable miedziane. Najczęściej jest to kabel typu YKY, charakteryzujący się dobrą izolacją i powłoką, a przede wszystkim miedzianymi żyłami. Miedź oferuje znacznie lepsze parametry przewodzenia prądu w porównaniu do aluminium, jest bardziej odporna na korozję i uszkodzenia mechaniczne, a także po prostu bezpieczniejsza w użytkowaniu. Kable aluminiowe, jak YAKY, można jeszcze spotkać w starszych budynkach, ale w nowych inwestycjach nie powinny być brane pod uwagę. To inwestycja w bezpieczeństwo i niezawodność na długie lata.
Kabel 5x10mm² czy 5x16mm² który wybrać?
Moc przyłączeniowa: kluczowy parametr z Twojej umowy z dostawcą energii
Zanim zaczniemy rozważać konkretne przekroje kabli, musimy ustalić najważniejszy parametr, który będzie determinował nasz wybór moc przyłączeniową. Znajdziesz ją w umowie, którą zawarłeś ze swoim operatorem sieci dystrybucyjnej (OSD), na przykład PGE, Tauron, Enea czy Energa. Moc ta, wyrażana zazwyczaj w kilowatach (kW), określa maksymalną moc, jaką możesz pobrać ze swojej instalacji w danym momencie. To od niej w pierwszej kolejności zależy, jaki minimalny przekrój kabla WLZ będzie wymagany, aby instalacja działała bezpiecznie i zgodnie z przepisami.
Scenariusz 1: Kiedy kabel 5x10mm² będzie w pełni wystarczający?
W wielu przypadkach, zwłaszcza w mniejszych domach jednorodzinnych lub tam, gdzie zapotrzebowanie na energię elektryczną nie jest szczególnie wysokie, kabel YKY o przekroju 5x10 mm² może okazać się w pełni wystarczający. Taka sytuacja ma miejsce zazwyczaj przy mocy przyłączeniowej sięgającej około 12-14 kW. Jest to standardowy wybór dla domów, w których nie planuje się instalacji dużych odbiorników mocy, takich jak pompy ciepła o wysokiej wydajności, czy też nie ma potrzeby ładowania samochodu elektrycznego w domu z dużą mocą. Jeśli Twoje obecne potrzeby energetyczne mieszczą się w tych ramach, a nie przewidujesz znaczących zmian w przyszłości, 10 mm² może być odpowiednim wyborem.
Scenariusz 2: Dlaczego 5x16mm² to dziś "złoty standard" i inwestycja w przyszłość?
Obecnie coraz częściej mówi się o kablu YKY 5x16 mm² jako o "złotym standardzie" dla nowych instalacji w domach jednorodzinnych. Dzieje się tak z kilku powodów. Po pierwsze, często jest on wymagany przez operatorów sieci dystrybucyjnych dla wyższych mocy przyłączeniowych, zazwyczaj w przedziale 15-25 kW. Po drugie, i co ważniejsze, jest to wybór niezwykle perspektywiczny. W dzisiejszych czasach rośnie zapotrzebowanie na energię elektryczną w domach pojawiają się pompy ciepła, rośnie popularność fotowoltaiki, a coraz więcej osób decyduje się na ładowanie samochodów elektrycznych w domu. Wybierając kabel 5x16 mm² już teraz, inwestujesz w przyszłość. Unikasz w ten sposób potencjalnie bardzo kosztownej i skomplikowanej wymiany WLZ w momencie, gdy Twoje zapotrzebowanie na prąd wzrośnie.
Fotowoltaika, pompa ciepła, ładowarka do auta jak nowoczesne technologie wpływają na wybór kabla?
Nie da się ukryć, że nowoczesne technologie znacząco zmieniają nasze podejście do zużycia energii elektrycznej. Instalacja fotowoltaiczna, która pozwala produkować własny prąd, pompa ciepła, która staje się standardem w ogrzewaniu budynków, czy ładowarka do samochodu elektrycznego wszystkie te elementy generują znacznie większe zapotrzebowanie na energię. Jeśli planujesz którąkolwiek z tych inwestycji, lub już je posiadasz, wybór kabla WLZ o mniejszym przekroju (np. 5x10 mm²) może okazać się niewystarczający w niedalekiej przyszłości. Moje doświadczenie podpowiada, że inwestycja w kabel 5x16 mm² jest w takich przypadkach nie tylko zalecana, ale wręcz konieczna, aby uniknąć problemów i kosztownych modernizacji w przyszłości. To niewielki dodatkowy koszt dzisiaj, który procentuje przez lata.
Inne czynniki wpływające na dobór kabla WLZ
Odległość ma znaczenie: jak obliczyć i zminimalizować spadek napięcia?
Oprócz mocy przyłączeniowej, musimy wziąć pod uwagę jeszcze jeden bardzo ważny czynnik odległość. Im dłuższy jest odcinek kabla WLZ od licznika do rozdzielnicy, tym większy jest tzw. spadek napięcia. Spadek napięcia to naturalne zjawisko fizyczne polegające na tym, że napięcie na końcu przewodu jest niższe niż na jego początku. Zbyt duży spadek napięcia może prowadzić do nieprawidłowej pracy urządzeń, ich szybszego zużycia, a nawet uszkodzenia. Normy budowlane określają dopuszczalny spadek napięcia dla WLZ na poziomie maksymalnie 1-2%. Jeśli odległość jest znaczna, może się okazać, że nawet przy odpowiedniej mocy przyłączeniowej, konieczne będzie zastosowanie kabla o większym przekroju, aby spadek napięcia mieścił się w normatywnych granicach. Warto to dokładnie skalkulować lub zlecić obliczenia specjaliście.

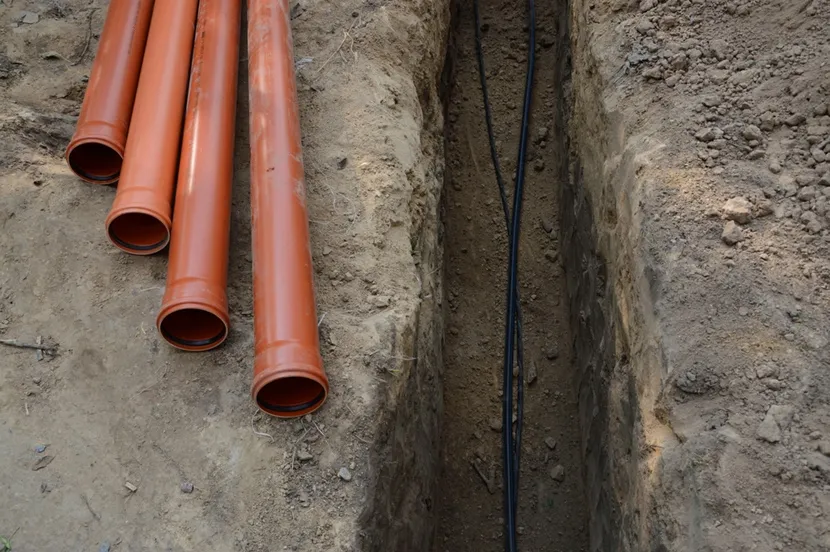

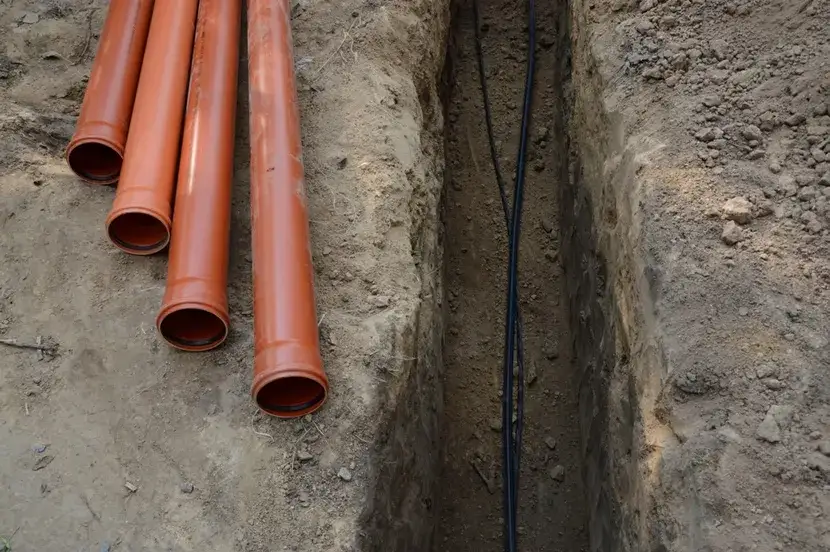

Sposób ułożenia kabla (w ziemi vs. w tynku) a jego obciążalność prądowa
Sposób, w jaki kabel WLZ zostanie ułożony, ma bezpośredni wpływ na jego zdolność do odprowadzania ciepła, czyli tzw. obciążalność prądową długotrwałą. Kabel ułożony w ziemi, szczególnie w odpowiednim peszlu lub bezpośrednio w gruncie, ma zazwyczaj lepsze warunki chłodzenia niż kabel ukryty w ścianie, pod tynkiem, czy w ciasnej instalacji. Lepsze chłodzenie oznacza, że kabel może bezpiecznie przewodzić większy prąd bez ryzyka przegrzania. Z tego powodu, nawet przy tej samej długości i mocy, kabel układany w ziemi może mieć nieco inną, często wyższą, dopuszczalną obciążalność prądową niż ten sam kabel prowadzony wewnątrz budynku. Warto o tym pamiętać, analizując specyfikację techniczną kabla i warunki jego montażu.
Rola zabezpieczenia przedlicznikowego w doborze przekroju WLZ
Kolejnym kluczowym elementem, który musi być ze sobą ściśle skoordynowany, jest przekrój kabla WLZ oraz wartość zabezpieczenia głównego, czyli tzw. "eski" umieszczonej przed licznikiem. To zabezpieczenie chroni całą instalację przed skutkami przeciążeń i zwarć. Przekrój kabla musi być dobrany w taki sposób, aby wytrzymał prąd płynący przy maksymalnym obciążeniu, ale jednocześnie zabezpieczenie musiało zadziałać zanim kabel ulegnie uszkodzeniu. Innymi słowy, zabezpieczenie musi mieć niższą wartość prądową niż maksymalna dopuszczalna obciążalność kabla. Jeśli na przykład mamy zabezpieczenie 25A, to kabel musi być odpowiednio dobrany do tej wartości, a nie odwrotnie. Jest to fundamentalna zasada bezpieczeństwa instalacji elektrycznej.
Formalności i normy: prawidłowe podłączenie WLZ
Warunki przyłączenia od PGE, Tauron, Enea, Energa co musisz sprawdzić w dokumentach?
Zanim jeszcze zaczniesz myśleć o zakupie kabla, musisz wiedzieć, że każdy operator sieci dystrybucyjnej (OSD) czy to PGE, Tauron, Enea, Energa, czy inny lokalny dostawca wydaje tzw. "warunki przyłączenia". Jest to dokument, który określa wszystkie techniczne wymagania dotyczące przyłączenia Twojej nieruchomości do sieci energetycznej. Znajdziesz tam precyzyjne wytyczne dotyczące sposobu wykonania przyłącza, a także konkretne wymagania dotyczące samej Wewnętrznej Linii Zasilającej, w tym minimalne dopuszczalne przekroje kabli. Ignorowanie tych warunków może skutkować brakiem możliwości podłączenia energii elektrycznej do budynku, dlatego ich dokładne przestudiowanie jest absolutnie konieczne.
Jakie normy (m. in. PN-HD 60364) musi spełniać Twoja instalacja?
Każda instalacja elektryczna w Polsce musi być wykonana zgodnie z obowiązującymi normami. W przypadku WLZ i całej instalacji niskiego napięcia, kluczową normą jest seria PN-HD 60364, która określa zasady projektowania, wykonania, odbioru i konserwacji instalacji elektrycznych. Przestrzeganie tej normy jest gwarancją, że instalacja jest bezpieczna, funkcjonalna i zgodna z najlepszymi praktykami inżynierskimi. Zapewnia to ochronę przed porażeniem prądem, pożarami oraz prawidłowe działanie wszystkich podłączonych urządzeń. Jest to fundament bezpiecznego domu.
Dlaczego odbiór instalacji przez elektryka z uprawnieniami jest niezbędny?
Nawet jeśli posiadasz najlepszą wiedzę i chcesz wszystko zrobić idealnie, odbiór końcowy instalacji elektrycznej, w tym WLZ, musi zostać przeprowadzony przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia, najczęściej potwierdzone uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). Tylko taki specjalista może wykonać niezbędne pomiary elektryczne, sprawdzić poprawność połączeń, zweryfikować zgodność z normami i przepisami, a także ocenić stan techniczny całej instalacji. Dopiero po pozytywnym odbiorze i uzyskaniu protokołu, można legalnie i bezpiecznie użytkować nową instalację. To nie tylko formalność, ale przede wszystkim gwarancja Twojego bezpieczeństwa.
Praktyczna checklista wyboru kabla zasilającego
Zbierz dane: moc, odległość, planowane obciążenie
- Moc przyłączeniowa: Sprawdź swoją umowę z operatorem sieci dystrybucyjnej (OSD).
- Odległość: Zmierz orientacyjną długość trasy, jaką będzie biegł kabel WLZ od licznika do rozdzielnicy.
- Planowane obciążenia: Zastanów się nad przyszłymi inwestycjami, takimi jak fotowoltaika, pompa ciepła, ładowarka do samochodu elektrycznego, czy inne urządzenia o dużym poborze mocy.
Skonsultuj się z elektrykiem uniknij kosztownych pomyłek
Posiadając zebrane dane i podstawową wiedzę, kluczowe jest, abyś skonsultował swój wybór z doświadczonym elektrykiem posiadającym odpowiednie uprawnienia. Tylko praktyk z wiedzą techniczną i znajomością lokalnych przepisów będzie w stanie profesjonalnie ocenić Twoją sytuację, zweryfikować obliczenia dotyczące spadków napięcia i obciążalności, a także doradzić najlepsze rozwiązanie. Pamiętaj, że nawet najlepsza wiedza teoretyczna nie zastąpi doświadczenia, a konsultacja z fachowcem to najlepszy sposób na uniknięcie kosztownych błędów, które mogą mieć poważne konsekwencje.
Wybierz przyszłościowo: dlaczego warto zainwestować w grubszy przekrój?
Podsumowując, jeśli stoisz przed wyborem między kablem 5x10 mm² a 5x16 mm², a Twoje obecne zapotrzebowanie na energię nie jest ekstremalnie wysokie, zdecydowanie rekomenduję wybór tego drugiego. Różnica w cenie za metr kabla jest stosunkowo niewielka często kilkanaście złotych. Jednak ta niewielka inwestycja dzisiaj może zaoszczędzić Ci tysiące złotych w przyszłości, eliminując potrzebę kosztownej i inwazyjnej wymiany WLZ, gdy Twoje potrzeby energetyczne wzrosną. Wybierając kabel o większym przekroju, zapewniasz swojej instalacji elastyczność, bezpieczeństwo i gotowość na przyszłe wyzwania technologiczne. To po prostu mądre i ekonomiczne podejście do budowy domu.
Przeczytaj również: Ile kosztuje montaż skrzynki elektrycznej? Poznaj ceny i czynniki
Kluczowe wnioski i Twoje kolejne kroki w temacie WLZ
Mam nadzieję, że ten artykuł rozwiał Twoje wątpliwości dotyczące wyboru odpowiedniego kabla zasilającego od licznika do rozdzielni. Jak widzisz, jest to decyzja, która wymaga przemyślenia kilku kluczowych czynników, od mocy przyłączeniowej po przyszłe plany związane z rozwojem Twojego domu. Prawidłowo dobrana Wewnętrzna Linia Zasilająca to fundament bezpiecznej i efektywnej instalacji elektrycznej.
- Zawsze sprawdzaj moc przyłączeniową w umowie z OSD i uwzględniaj ją jako podstawę doboru przekroju kabla.
- Rozważ przyszłe obciążenia (fotowoltaika, pompa ciepła, ładowarka EV) inwestycja w kabel 5x16 mm² to często najlepszy wybór na lata.
- Nie zapominaj o wpływie odległości i sposobu ułożenia kabla na spadek napięcia i obciążalność prądową.
- Zawsze upewnij się, że instalacja jest zgodna z normą PN-HD 60364 i warunkami przyłączenia Twojego OSD, a odbiór wykonuje elektryk z uprawnieniami.
Z mojego doświadczenia wynika, że najwięcej problemów w przyszłości generuje właśnie oszczędzanie na początkowych etapach, szczególnie jeśli chodzi o przekroje przewodów. Wiem, że czasem kusi wybór tańszego, cieńszego kabla, ale z perspektywy lat i licznych interwencji, mogę z całą odpowiedzialnością powiedzieć, że inwestycja w nieco grubszy przekrój, taki jak 5x16 mm², jest po prostu mądrzejsza. Daje spokój ducha i eliminuje potencjalne, bardzo wysokie koszty modernizacji w przyszłości.
A jakie są Twoje doświadczenia z doborem kabla WLZ? Czy planujesz jakieś modernizacje, które wpłyną na Twoje zapotrzebowanie na energię? Podziel się swoimi przemyśleniami w komentarzach poniżej!
