Gdy w instalacji PV pracuje więcej niż jeden falownik, porządek w sterowaniu i monitoringu przestaje być drobiazgiem. Właśnie wtedy pojawia się integrator falowników, czyli element, który spina urządzenia w jeden układ, ułatwia komunikację z operatorem sieci i pomaga uniknąć problemów przy odbiorze oraz późniejszej eksploatacji. Poniżej wyjaśniam, kiedy taki układ ma sens, jak działa, ile zwykle kosztuje i na co uważać, żeby nie kupić samego „monitoringu” zamiast rozwiązania, które naprawdę steruje instalacją.
Najważniejsze rzeczy, które warto sprawdzić przed montażem
- W instalacji z kilkoma falownikami liczy się nie tylko podgląd danych, ale przede wszystkim wspólne sterowanie.
- W lokalnej instrukcji operatora mogą pojawić się wymagania dotyczące RS485 i SunSpec.
- Sam rejestrator danych nie zastępuje urządzenia, które potrafi przekazać komendy do wszystkich falowników.
- Na rynku urządzenia pełniące tę funkcję kosztują zwykle około 1 700-2 100 zł brutto, a montaż i konfiguracja podnoszą budżet.
- Najwięcej błędów wynika z braku kompatybilności, złej komunikacji i pomylenia sterownika z prostym modułem monitoringu.
Czym jest i po co się go montuje
Najprościej mówiąc, to centralny element, który porządkuje pracę kilku falowników tak, żeby instalacja zachowywała się jak jeden system. Ja patrzę na to tak: jeśli jeden falownik wystarcza, sprawa jest prosta, ale przy dwóch i więcej urządzeniach zaczyna się robić ważna nie tylko produkcja energii, lecz także to, kto i jak steruje całością.
W praktyce taki układ zbiera dane z inwerterów, przekazuje polecenia i pilnuje, aby cała mikroinstalacja reagowała spójnie. To oznacza, że zamiast osobnych reakcji każdego urządzenia masz wspólną logikę pracy: ograniczenie mocy, zatrzymanie generacji albo inne ustawienie wymagane przez operatora czy projekt instalacji. To rozróżnienie jest ważne, bo od niego zależy, czy potrzebujesz tylko podglądu, czy rozwiązania, które faktycznie przejmuje sterowanie nad całym układem.
Jak działa w praktyce i z czym się komunikuje

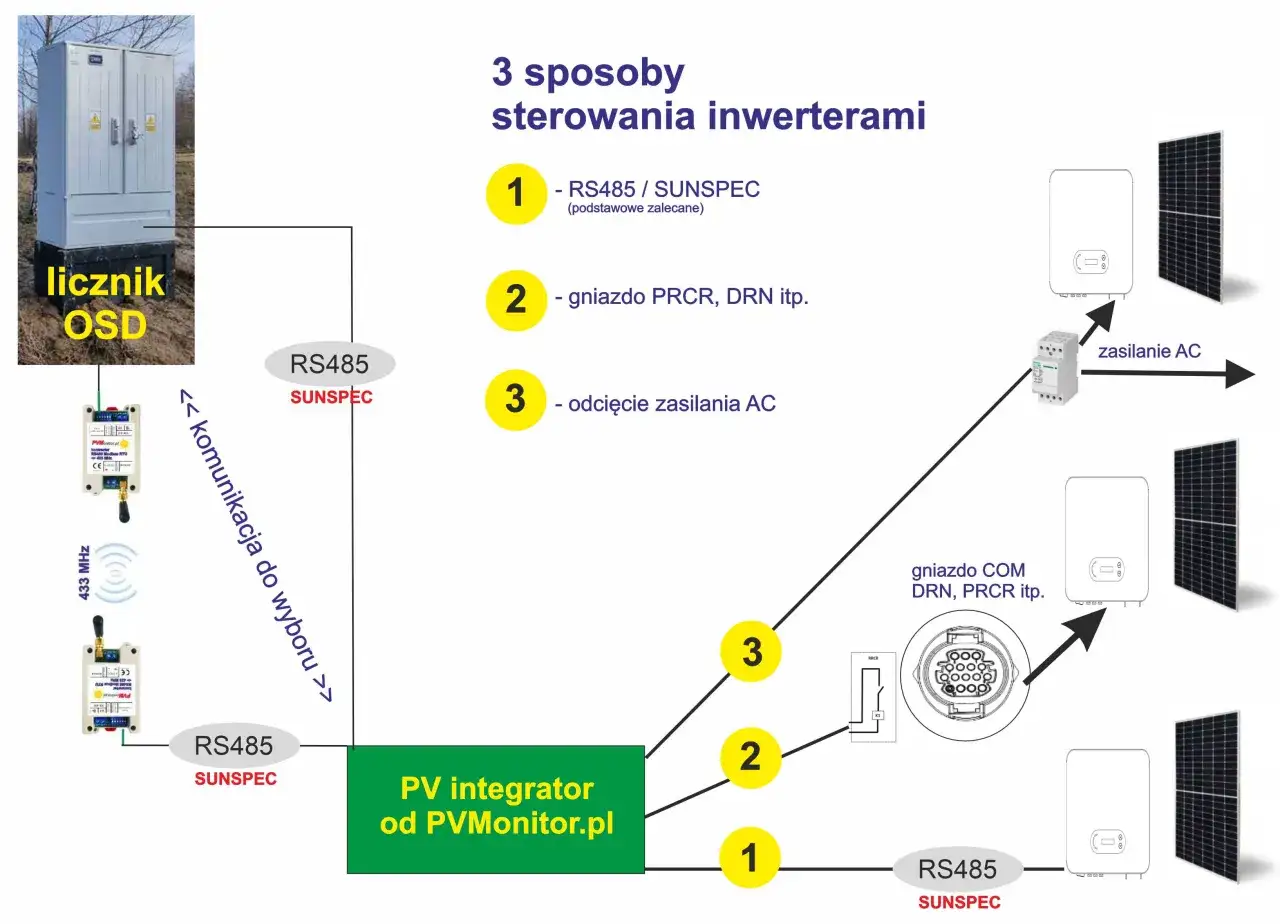

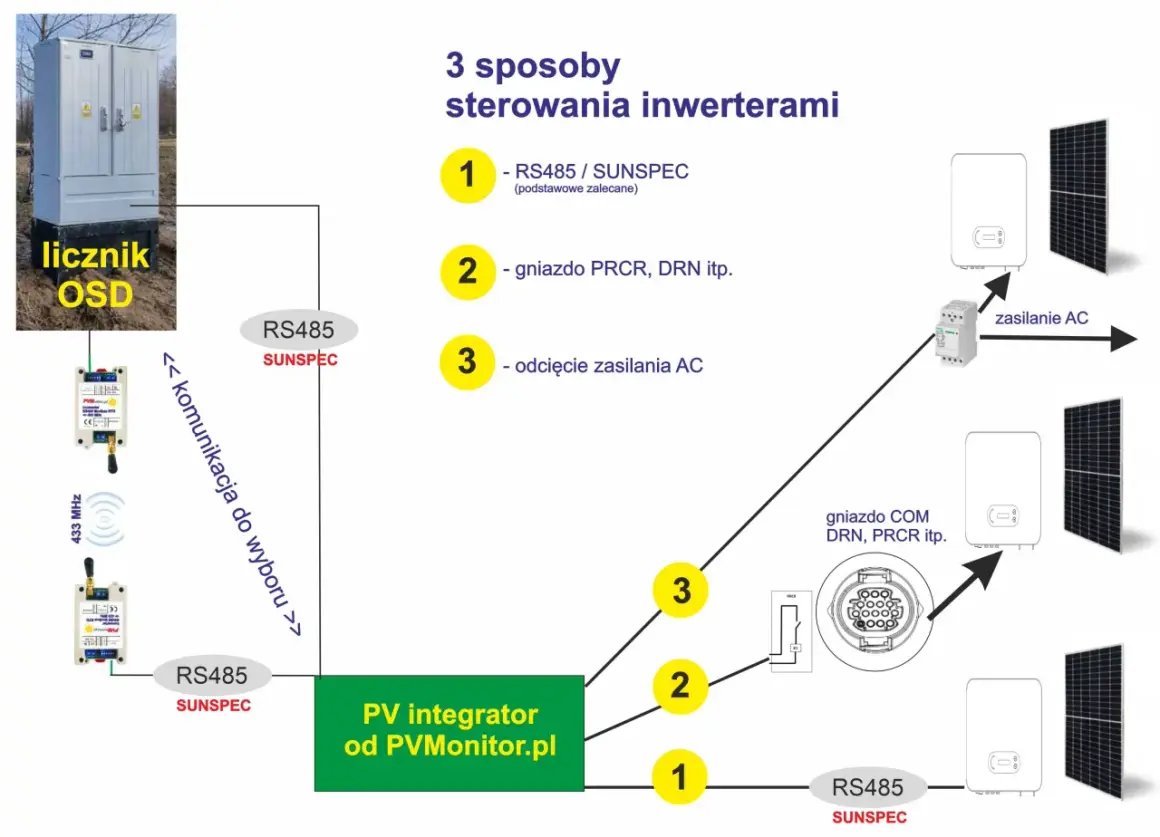

Taki sterownik zwykle nie „rozmawia” z falownikami przypadkowo. Najczęściej wykorzystuje przewodową komunikację przez RS485, a po stronie protokołu pojawia się SunSpec albo Modbus, zależnie od producenta i konkretnego rozwiązania. Dla czytelnika ważne jest nie samo słowo techniczne, tylko efekt: jeden punkt zarządzania, który potrafi wysłać do wszystkich falowników ten sam sygnał.
W praktyce urządzenie może robić kilka rzeczy jednocześnie:
- odbierać komendy o ograniczeniu mocy czynnej,
- zatrzymywać generację, gdy wymaga tego sieć lub konfiguracja,
- monitorować pracę poszczególnych inwerterów,
- przekazywać dane do portalu lub systemu nadzoru,
- współpracować z licznikiem energii, jeśli sam odczyt z falowników nie wystarcza.
To właśnie ten zakres funkcji odróżnia rozwiązanie sterujące od zwykłego loggera. Datalogger pokaże wykresy, ale nie zawsze przejmie kontrolę nad pracą całej instalacji. Dopiero taki podział ról pokazuje, dlaczego w jednych projektach wystarcza prosty monitoring, a w innych potrzebny jest pełnoprawny sterownik. A skoro to już wiemy, warto przejść do pytania, kiedy taki element jest rzeczywiście wymagany.
Kiedy jest potrzebny, a kiedy to tylko dodatkowy koszt
Nie każda instalacja PV wymaga dodatkowego urządzenia integrującego. Przy jednym falowniku najczęściej nie ma takiej potrzeby, bo sam inwerter obsługuje zarówno produkcję, jak i monitoring. Problem zaczyna się wtedy, gdy system jest rozbudowany, a każdy element musi reagować tak samo i w tym samym momencie.
| Sytuacja | Czy zwykle jest potrzebny | Dlaczego |
|---|---|---|
| Jeden falownik w domu jednorodzinnym | Najczęściej nie | Wystarcza sam falownik z monitoringiem i standardowym sterowaniem |
| Dwa lub więcej falowników w jednej mikroinstalacji | Często tak | Trzeba zapewnić wspólne sterowanie całym układem |
| Różne marki i różne protokoły | Praktycznie tak | Trzeba spiąć urządzenia w jeden logiczny system |
| Instalacja z magazynem energii i falownikiem hybrydowym | Zależy | Czasem lepszy będzie EMS, ale centralna logika nadal ma znaczenie |
| Rozbudowa istniejącej instalacji | Często tak | Najczęściej właśnie wtedy pojawiają się problemy z komunikacją i zgodnością |
Jak wynika z dokumentów Energa-Operator, mikroinstalacja z więcej niż jednym falownikiem powinna mieć jedno urządzenie sterujące, które zapewnia wspólne działanie całej instalacji. Z kolei PTPiREE zwraca uwagę, że w procesie przyłączeniowym operatorzy sprawdzają m.in. zgodność komunikacji, w tym port RS485 i obsługę SunSpec. Ja z tego wyciągam prosty wniosek: nie kupuje się tego elementu „na wszelki wypadek”, tylko wtedy, gdy wynika to z architektury systemu albo wymagań operatora. Gdy już wiadomo, że sprzęt jest potrzebny, największe znaczenie ma dobór konkretnego rozwiązania, a nie sama nazwa na obudowie.
Jak wybrać właściwy model albo wykonawcę bez zgadywania
Wybór warto zacząć od trzech pytań: ile jest falowników, jakie mają interfejsy i czy instalacja musi spełnić konkretne wymagania lokalnego operatora. To brzmi banalnie, ale właśnie na tym etapie najczęściej pojawia się chaos. Jeden instalator patrzy tylko na markę falownika, drugi tylko na porty komunikacyjne, a trzeci wyłącznie na cenę. To za mało.
Ja zawsze sprawdzam cztery rzeczy:
- Kompatybilność - czy urządzenie obsłuży konkretne modele falowników, a nie tylko „ogólnie” daną markę.
- Komunikację - czy ma RS485 i obsługę protokołu wymaganego w projekcie lub przez operatora.
- Zakres sterowania - czy potrafi ograniczyć moc i zatrzymać generację dla całej instalacji, a nie tylko odczytywać dane.
- Dokumentację - czy instalator zostawia schemat, opis portów i instrukcję serwisową, którą da się potem wykorzystać przy zgłoszeniu lub naprawie.
Przy bardziej złożonych projektach warto też zapytać o możliwość aktualizacji firmware i odczytu logów. To nie jest detal dla pasjonatów elektroniki, tylko realna oszczędność czasu przy serwisie. Gdy wykonawca potrafi odpowiedzieć na te pytania konkretnie, zwykle znaczy to więcej niż atrakcyjny opis katalogowy. A skoro dobór już uporządkowaliśmy, przechodzę do błędów, które w praktyce widuję najczęściej.
Najczęstsze błędy, które widzę przy takich instalacjach
Największy błąd to mylenie sterownika z samym modułem monitoringu. Urządzenie może ładnie pokazywać wykresy, a jednocześnie nie spełniać roli, jakiej oczekuje operator lub projektant. To częsta pułapka, bo w opisach marketingowych oba rozwiązania bywają przedstawiane bardzo podobnie.
Drugi problem to kupowanie sprzętu bez sprawdzenia kompatybilności z konkretnym falownikiem. W instalacjach mieszanych, gdzie pracują różne marki, to potrafi boleśnie wrócić po montażu. Trzeci błąd to brak testu komunikacji przed odbiorem - jeśli nie sprawdzisz reakcji wszystkich inwerterów na wspólną komendę, później możesz odkryć, że część systemu działa osobno. Czwarty to ukrycie urządzenia w miejscu, do którego serwis nie ma dostępu. Piąty, równie częsty, to brak aktualnej dokumentacji, co przy zgłoszeniu albo przeglądzie niepotrzebnie wydłuża sprawę.
Na tym etapie łatwo o pozornie drobną pomyłkę, która potem blokuje odbiór albo serwis, dlatego warto znać również realny koszt takiego rozwiązania, zanim podejmie się decyzję o zakupie.
Ile to kosztuje i gdzie najłatwiej przepłacić
Na podstawie aktualnych ofert rynkowych same urządzenia pełniące tę funkcję kosztują zwykle około 1 700-2 100 zł brutto. Widać to choćby po produktach dostępnych na polskim rynku, gdzie ceny najczęściej mieszczą się właśnie w tym przedziale. Jeśli instalacja wymaga dodatkowego licznika, konwertera albo doposażenia rozdzielnicy, budżet rośnie o kolejne kilkaset złotych.
| Pozycja | Typowy zakres | Co wpływa na cenę |
|---|---|---|
| Urządzenie sterujące | 1 700-2 100 zł brutto | Kompatybilność, liczba portów, rodzaj komunikacji |
| Akcesoria i elementy pomocnicze | 100-400 zł | Konwertery, styczniki, licznik energii, okablowanie |
| Montaż i konfiguracja | Zależnie od projektu | Liczba falowników, długość magistrali, zakres zmian w rozdzielnicy |
Najłatwiej przepłacić wtedy, gdy ktoś kupuje sam sprzęt bez pewności, że rzeczywiście obsłuży on instalację. Tańszy moduł monitoringu bywa kuszący, ale jeśli nie potrafi sterować wszystkimi falownikami, oszczędność jest pozorna. Uczciwie patrząc, w takich projektach najwięcej kosztuje nie elektronika, tylko poprawne wdrożenie. Po kosztach najlepiej od razu przejść do prostego testu odbiorowego, bo to on pokazuje, czy instalacja naprawdę działa tak, jak powinna.
Mój krótki test odbiorowy przed zgłoszeniem instalacji
Przed odbiorem sprawdzam zawsze te same rzeczy, bo to one najczęściej decydują o tym, czy instalacja przejdzie bez nerwów:
- czy każdy falownik reaguje na wspólne polecenie ograniczenia mocy,
- czy urządzenie ma poprawnie opisany i dostępny port RS485,
- czy monitoring pokazuje nie tylko produkcję, ale też status sterowania,
- czy istnieje schemat połączeń i krótka instrukcja dla serwisu,
- czy konfiguracja jest zgodna z wymaganiami lokalnego operatora.
Jeśli dwa z tych punktów są niepewne, lepiej poprawić instalację przed zgłoszeniem niż tłumaczyć problem po pierwszym ograniczeniu mocy. Dobrze zrobiona integracja nie zwraca na siebie uwagi na co dzień, i właśnie o to chodzi: instalacja ma działać przewidywalnie, a nie wymagać ciągłych poprawek. W praktyce to daje największy spokój inwestorowi, instalatorowi i później także użytkownikowi.
