Jak działa elektrownia jądrowa? Wyjaśniamy krok po kroku

Elektrownia jądrowa to obiekt, który budzi wiele emocji i pytań. Zrozumienie jej działania jest kluczowe, zwłaszcza w obliczu globalnej transformacji energetycznej i poszukiwania stabilnych, niskoemisyjnych źródeł energii. Choć na pierwszy rzut oka może wydawać się skomplikowana, jej podstawowa zasada działania opiera się na procesach, które można wytłumaczyć w przystępny sposób.

Jak atom zamienia się w prąd odkrywamy tajemnice elektrowni jądrowej krok po kroku

Elektrownia jądrowa, podobnie jak jej konwencjonalne odpowiedniki wykorzystujące paliwa kopalne, służy do produkcji energii elektrycznej na masową skalę. Jej głównym zadaniem jest przetworzenie energii cieplnej na energię elektryczną, która następnie trafia do naszych domów i przemysłu. Choć cel jest ten sam, droga do jego osiągnięcia jest diametralnie różna.

Elektrownia jądrowa a węglowa: zaskakujące podobieństwo w produkcji energii

Na pierwszy rzut oka, proces produkcji energii w elektrowni jądrowej i węglowej wydaje się zadziwiająco podobny. W obu przypadkach kluczową rolę odgrywa podgrzewanie wody w celu wytworzenia pary wodnej. Ta para, pod ogromnym ciśnieniem, napędza łopatki turbiny parowej. Turbina z kolei połączona jest z generatorem prądu, który zamienia energię mechaniczną obracającego się wirnika na energię elektryczną. To właśnie ten mechanizm para napędzająca turbinę, a ta generator jest wspólnym mianownikiem dla większości elektrowni cieplnych, niezależnie od źródła ciepła.

Kluczowa różnica: kontrolowana reakcja łańcuchowa jako źródło gigantycznego ciepła

Sedno odmienności elektrowni jądrowej tkwi w źródle ciepła. Zamiast spalać węgiel, ropę czy gaz, wykorzystuje ona energię uwalnianą podczas kontrolowanej reakcji łańcuchowej rozszczepienia jąder atomowych ciężkich pierwiastków, najczęściej izotopu uranu-235. Kiedy neutron uderza w jądro atomu uranu, powoduje jego rozszczepienie na mniejsze fragmenty. Ten proces uwalnia nie tylko ogromną ilość energii cieplnej, ale także kolejne neutrony. Te nowe neutrony mogą z kolei rozszczepić kolejne jądra uranu, podtrzymując w ten sposób samopodtrzymującą się reakcję łańcuchową. To właśnie ta reakcja, precyzyjnie kontrolowana, dostarcza gigantycznej ilości ciepła potrzebnej do produkcji pary.

Wewnątrz reaktora gdzie dzieje się magia, budowa i kluczowe elementy

Proces wytwarzania energii w elektrowni jądrowej jest złożony, ale można go przedstawić w kilku kluczowych krokach, które prowadzą od atomu do prądu płynącego w naszych gniazdkach.

1. Reakcja rozszczepienia: Wszystko zaczyna się w sercu elektrowni rdzeniu reaktora jądrowego. Tutaj neutrony bombardują jądra atomów paliwa uranowego, wywołując ich rozszczepienie. Każde takie rozszczepienie uwalnia znaczną ilość energii cieplnej oraz dodatkowe neutrony, które inicjują kolejne reakcje, tworząc reakcję łańcuchową.
2. Odbiór ciepła: Wyzwolone w procesie rozszczepienia ciepło jest natychmiast odbierane przez specjalny płyn chłodziwo (najczęściej wodę), krążące w tzw. obiegu pierwotnym. To właśnie chłodziwo przenosi energię cieplną z rdzenia reaktora.
3. Wytworzenie pary: Gorące chłodziwo z obiegu pierwotnego przepływa przez wymiennik ciepła, zwany wytwornicą pary. Tam, oddając swoje ciepło wodzie znajdującej się w obiegu wtórnym, powoduje jej wrzenie i zamianę w parę wodną pod wysokim ciśnieniem.
4. Napęd turbiny i generatora: Tak wytworzona para wodna jest kierowana na łopatki turbiny parowej, wprawiając ją w ruch obrotowy z ogromną prędkością. Turbina jest bezpośrednio połączona z generatorem prądu. Obracający się wirnik generatora, w polu magnetycznym, wytwarza energię elektryczną.
5. Chłodzenie: Po przejściu przez turbinę, para wodna trafia do skraplacza. Tam, dzięki chłodzeniu wodą pobieraną zazwyczaj z pobliskiego zbiornika wodnego (rzeki, jeziora) lub w specjalnych chłodniach kominowych, para jest skraplana z powrotem do postaci wody. Ta schłodzona woda wraca do obiegu wtórnego, gotowa do ponownego zamienienia się w parę.

Serce elektrowni: czym jest rdzeń reaktora i jaką rolę pełni paliwo uranowe?

Rdzeń reaktora jądrowego to miejsce, gdzie zachodzi cała "magia" produkcji energii. Jest to skomplikowana konstrukcja, której głównym elementem są pręty paliwowe zawierające wzbogacony uran. To właśnie paliwo uranowe jest "paliwem" dla reakcji rozszczepienia. Wokół prętów paliwowych znajduje się moderator, którego zadaniem jest spowalnianie szybkich neutronów powstających w wyniku rozszczepienia. Spowolnione neutrony mają większe prawdopodobieństwo wywołania kolejnych rozszczepień, co jest kluczowe dla podtrzymania reakcji łańcuchowej. Całość otoczona jest chłodziwem, które odbiera ciepło, oraz grubymi osłonami biologicznymi, chroniącymi personel i środowisko przed promieniowaniem.

Niewidzialni pracownicy: moderator i pręty kontrolne jak panujemy nad mocą atomu?

Moderator, często wykonany z wody, grafitu lub ciężkiej wody, jest niezbędny do efektywnego przebiegu reakcji łańcuchowej. Jego rolą jest spowolnienie szybkich neutronów do energii termicznej, przy której są one znacznie skuteczniejsze w wywoływaniu rozszczepień jąder uranu-235. Z kolei pręty kontrolne, wykonane z materiałów silnie absorbujących neutrony (np. kadmu lub boru), służą do precyzyjnej regulacji mocy reaktora. Wsuwając lub wysuwając pręty z rdzenia, można kontrolować liczbę neutronów swobodnych, a tym samym tempo reakcji rozszczepienia. Wsuwanie prętów spowalnia reakcję, wysuwanie przyspiesza. W sytuacji awaryjnej pręty są natychmiast wsuwane do rdzenia, zatrzymując reakcję łańcuchową.

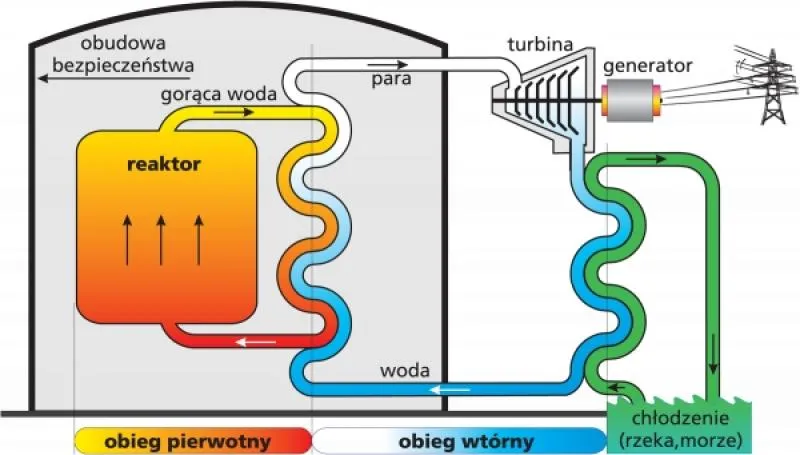

Obieg pierwotny i wtórny: jak ciepło z reaktora zamienia się w parę napędzającą turbiny?

W większości elektrowni jądrowych, zwłaszcza typu PWR, stosuje się dwa niezależne obiegi wody. W obiegu pierwotnym, woda krąży przez rdzeń reaktora, odbierając ogromne ilości ciepła. Ta gorąca, pod wysokim ciśnieniem woda (nie wrze, mimo wysokiej temperatury) jest następnie pompowana do wytwornicy pary. Tam, w specjalnym wymienniku ciepła, oddaje swoje ciepło wodzie w obiegu wtórnym. Dopiero woda w obiegu wtórnym, nie będąc pod tak wysokim ciśnieniem, wrze, zamieniając się w parę wodną. Ta para, o odpowiedniej temperaturze i ciśnieniu, jest następnie kierowana do turbiny.

Od turbiny do gniazdka: rola generatora w końcowym etapie produkcji prądu

Para wodna, wytworzona w obiegu wtórnym, jest kluczowym elementem napędzającym cały proces generowania prądu. Pod wpływem jej ciśnienia, łopatki turbiny zaczynają się obracać z dużą prędkością. Turbina jest połączona wałem z generatorem prądu. Generator to urządzenie, które wykorzystuje zjawisko indukcji elektromagnetycznej do zamiany energii mechanicznej obracającego się wirnika na energię elektryczną. Jest to ostatni etap w łańcuchu przetwarzania energii, który finalnie dostarcza prąd do sieci energetycznej.

Nie każdy reaktor jest taki sam poznaj najpopularniejsze technologie na świecie

Świat energetyki jądrowej nie jest jednolity. Na przestrzeni lat opracowano różne typy reaktorów, różniące się konstrukcją, sposobem chłodzenia i wykorzystywanymi technologiami. Każdy z nich ma swoje specyficzne cechy i zastosowania.

PWR (reaktor wodny ciśnieniowy): dlaczego to najczęstszy wybór na świecie i w Polsce?

Reaktory wodne ciśnieniowe (PWR) stanowią zdecydowaną większość zainstalowanych mocy jądrowych na świecie. Ich popularność wynika z udokumentowanego, wysokiego poziomu bezpieczeństwa i niezawodności. Kluczową cechą PWR jest to, że woda w obiegu pierwotnym, krążąca przez rdzeń reaktora, utrzymywana jest pod bardzo wysokim ciśnieniem (około 155 bar), co zapobiega jej wrzeniu nawet w temperaturze znacznie powyżej 100°C. Ciepło jest przekazywane do obiegu wtórnego w wytwornicy pary, gdzie powstaje para napędzająca turbiny. To właśnie technologia PWR, w swojej zaawansowanej wersji AP1000, została wybrana do budowy pierwszej polskiej elektrowni jądrowej.

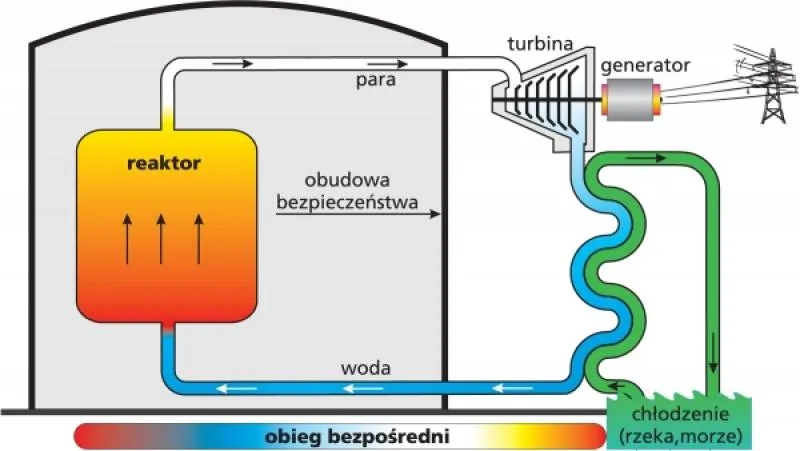

BWR (reaktor wodny wrzący): alternatywne rozwiązanie z jednym obiegiem wody

Reaktory wodne wrzące (BWR) stanowią drugą co do popularności grupę reaktorów na świecie. Ich główna różnica w stosunku do PWR polega na tym, że woda chłodząca rdzeń reaktora wrze bezpośrednio w jego wnętrzu. Powstała w ten sposób para wodna jest następnie kierowana bezpośrednio do turbiny. Oznacza to, że reaktory BWR posiadają tylko jeden główny obieg wody, co upraszcza konstrukcję, ale jednocześnie wymaga szczególnych rozwiązań w zakresie bezpieczeństwa, aby zapobiec skażeniu pary promieniotwórczymi izotopami.

Reaktory III+ generacji: co oznacza "pasywne bezpieczeństwo" w najnowszych konstrukcjach?

Współczesne elektrownie jądrowe należą do generacji III i III+. Charakteryzują się one znacząco podniesionym poziomem bezpieczeństwa, w tym tzw. pasywnymi systemami bezpieczeństwa. Oznacza to, że wiele kluczowych funkcji bezpieczeństwa, takich jak chłodzenie awaryjne czy zatrzymanie reakcji, opiera się na naturalnych prawach fizyki (np. grawitacji, konwekcji), a nie na zewnętrznym zasilaniu czy aktywnym działaniu człowieka lub skomplikowanych mechanizmów. Takie rozwiązania minimalizują ryzyko awarii i zwiększają odporność elektrowni na ekstremalne zdarzenia.

Bezpieczeństwo w nowoczesnych elektrowniach jądrowych jest absolutnym priorytetem. Stosuje się rygorystyczne międzynarodowe standardy i wielopoziomowe systemy ochrony, które mają na celu zapobieganie jakimkolwiek incydentom oraz minimalizowanie ich potencjalnych skutków.

Zasada "obrony w głąb": wielowarstwowe bariery chroniące otoczenie

Podstawową zasadą projektowania bezpieczeństwa w elektrowniach jądrowych jest "obrona w głąb". Oznacza to tworzenie wielu niezależnych i wzajemnie się uzupełniających barier ochronnych, które mają zapobiec uwolnieniu materiałów radioaktywnych do środowiska. Każda z tych barier ma za zadanie zatrzymać potencjalne zagrożenie, nawet jeśli poprzednia zawiedzie. Oprócz barier fizycznych, stosuje się również redundancję systemów kluczowe funkcje bezpieczeństwa są powielane, aby awaria jednego elementu nie wpłynęła na działanie całego systemu.

Żelbetowa kopuła (containment): ostatnia i najważniejsza linia obrony

Jedną z najbardziej widocznych i kluczowych barier bezpieczeństwa jest budynek reaktora, znany jako Containment. Jest to masywna, hermetyczna konstrukcja wykonana z grubej warstwy zbrojonego betonu, często z dodatkową stalową wykładziną. Jej zadaniem jest fizyczne odizolowanie rdzenia reaktora od otoczenia. W przypadku jakiejkolwiek awarii prowadzącej do uwolnienia substancji radioaktywnych, Containment ma za zadanie je zatrzymać wewnątrz budynku, chroniąc personel i środowisko zewnętrzne.

Pasywne systemy chłodzenia: jak reaktor radzi sobie z awarią zasilania?

Pasywne systemy chłodzenia to innowacyjne rozwiązania, które znacząco podnoszą poziom bezpieczeństwa elektrowni jądrowych. Działają one w oparciu o naturalne procesy fizyczne, takie jak grawitacja czy konwekcja. Na przykład, w przypadku utraty zasilania, które normalnie napędza pompy chłodzące, systemy pasywne mogą nadal odprowadzać ciepło z rdzenia reaktora, zapobiegając jego przegrzaniu. Dzięki temu, nawet w ekstremalnych sytuacjach, takich jak całkowita utrata zasilania zewnętrznego, reaktor pozostaje bezpieczny.

Kwestia odpadów promieniotwórczych jest jednym z najczęściej poruszanych tematów w dyskusji o energetyce jądrowej. Ważne jest, aby opierać się na faktach i rzetelnych informacjach, a nie na mitach i nieporozumieniach, które często otaczają ten temat.

Rodzaje odpadów: nie wszystko, co radioaktywne, jest tak samo groźne

Odpady promieniotwórcze powstające w wyniku działalności elektrowni jądrowych można podzielić na kilka kategorii, w zależności od poziomu ich aktywności i okresu półtrwania. Do odpadów nisko- i średnioaktywnych zalicza się między innymi zużytą odzież ochronną, narzędzia czy materiały eksploatacyjne. Natomiast wypalone paliwo jądrowe, które przez wiele lat pracowało w reaktorze, jest odpadem wysokoaktywnym. Charakteryzuje się ono bardzo dużą ilością wydzielanego ciepła i długim okresem półtrwania, co wymaga specjalnych metod składowania.

• Odpady niskoaktywne: Mają niski poziom promieniowania i krótki okres półtrwania.
• Odpady średnioaktywne: Charakteryzują się wyższym poziomem promieniowania i dłuższym okresem półtrwania niż odpady niskoaktywne.
• Odpady wysokoaktywne: W tym wypalone paliwo jądrowe, emitują bardzo intensywne promieniowanie i pozostają radioaktywne przez tysiące lat.

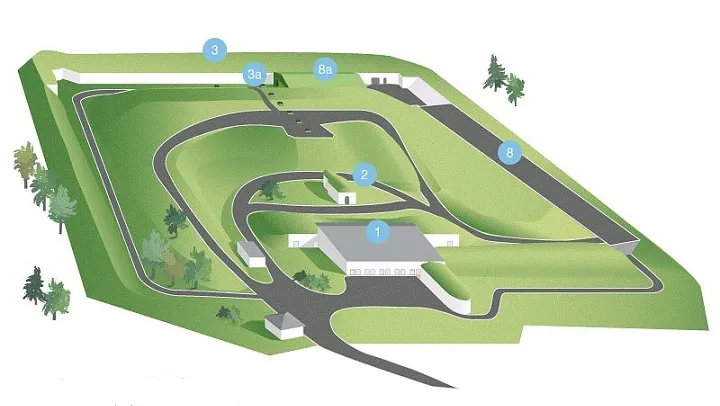

Od basenu przy reaktorze po głębokie składowisko: cykl życia wypalonego paliwa

Cykl życia wypalonego paliwa jądrowego jest procesem wieloetapowym, zaprojektowanym z myślą o maksymalnym bezpieczeństwie.

1. Baseny na terenie elektrowni: Bezpośrednio po wyjęciu z reaktora, wypalone paliwo jest umieszczane w specjalnych basenach wypełnionych wodą na terenie elektrowni. Woda ta służy zarówno do chłodzenia gorących jeszcze prętów paliwowych, jak i do ekranowania promieniowania.
2. Suche przechowalniki: Po kilku latach schładzania w basenach, wypalone paliwo jest przenoszone do tzw. suchych przechowalników. Są to masywne, szczelne kontenery wykonane z betonu i stali, które zapewniają bezpieczne magazynowanie paliwa przez wiele dziesięcioleci.
3. Docelowe składowiska geologiczne: Ostatecznym rozwiązaniem dla odpadów wysokoaktywnych są głębokie składowiska geologiczne. Są to podziemne obiekty budowane w stabilnych formacjach geologicznych, które mają zapewnić izolację odpadów od biosfery na okres setek tysięcy, a nawet milionów lat.

Czy odpady jądrowe to problem na tysiące lat? O docelowych metodach składowania

Pytanie o długoterminowe składowanie odpadów jądrowych jest kluczowe. Odpowiedzią na nie są głębokie składowiska geologiczne. Koncepcja ta zakłada umieszczenie odpadów wRepository w stabilnych formacjach skalnych, głęboko pod ziemią. Taka lokalizacja, w połączeniu z odpowiednimi barierami inżynieryjnymi i naturalnymi, ma zapewnić trwałą izolację odpadów od środowiska na okresy przekraczające tysiące lat, minimalizując ryzyko ich przedostania się do biosfery. W Polsce, choć nie ma jeszcze działającego głębokiego składowiska dla wypalonego paliwa, funkcjonuje Krajowe Składowisko Odpadów Promieniotwórczych w Różanie, które gromadzi odpady nisko- i średnioaktywne.

Polska aktywnie wkracza na drogę rozwoju energetyki jądrowej, planując budowę pierwszych elektrowni atomowych, które mają odegrać kluczową rolę w przyszłości polskiego systemu energetycznego.

Technologia AP1000: charakterystyka reaktora, który ma powstać na Pomorzu

Pierwsza polska elektrownia jądrowa, która ma powstać na Pomorzu, będzie wykorzystywać zaawansowaną technologię AP1000 firmy Westinghouse. Jest to reaktor typu PWR (ciśnieniowy), należący do generacji III+. Jego kluczowe cechy to wysoki stopień bezpieczeństwa, w tym rozbudowane pasywne systemy bezpieczeństwa, które minimalizują potrzebę interwencji człowieka w przypadku awarii. Konstrukcja AP1000 charakteryzuje się również wysoką efektywnością i mniejszym zapotrzebowaniem na personel niż starsze typy reaktorów.

Dlaczego energia jądrowa jest kluczowa dla transformacji energetycznej Polski?

Energia jądrowa jest postrzegana jako kluczowy element transformacji energetycznej Polski z kilku powodów. Po pierwsze, zapewnia stabilne i przewidywalne dostawy energii elektrycznej, niezależnie od warunków pogodowych, co jest istotne w kontekście rosnącej roli odnawialnych źródeł energii. Po drugie, jest to technologia niskoemisyjna, która nie emituje dwutlenku węgla podczas produkcji prądu, przyczyniając się do walki ze zmianami klimatu. Po trzecie, rozwój energetyki jądrowej zwiększa bezpieczeństwo energetyczne kraju, zmniejszając zależność od importu paliw kopalnych.

Przeczytaj również: Mała Elektrownia Wodna: Przewodnik po Budowie, Kosztach i Zyskach

Kluczowe wnioski i co dalej w świecie energii jądrowej

Mam nadzieję, że ten artykuł rozwiał Twoje wątpliwości dotyczące działania elektrowni jądrowej. Zrozumieliśmy, że choć wykorzystuje ona potęgę atomu, jej podstawowa zasada działania opiera się na znanych procesach termodynamicznych, a kluczowa różnica tkwi w źródle ciepła kontrolowanej reakcji rozszczepienia. Poznaliśmy też kluczowe elementy, technologie oraz aspekty bezpieczeństwa i zarządzania odpadami, które są fundamentem tej technologii.

Co warto zapamiętać?

• Energia jądrowa to stabilne, niskoemisyjne źródło prądu, działające na podobnej zasadzie co elektrownie cieplne, ale wykorzystujące reakcję rozszczepienia jako źródło ciepła.
• Bezpieczeństwo jest priorytetem, zapewnianym przez wielowarstwowe bariery fizyczne i zaawansowane, często pasywne systemy ochrony.
• Zarządzanie odpadami promieniotwórczymi jest procesem długoterminowym, z docelowym rozwiązaniem w postaci głębokich składowisk geologicznych.
• Polska stawia na technologię AP1000, która jest nowoczesnym i bezpiecznym rozwiązaniem w dziedzinie energetyki jądrowej.

Z mojej perspektywy, kluczem do zrozumienia i akceptacji energetyki jądrowej jest rzetelna edukacja i odejście od stereotypów. Obserwując rozwój technologii i rosnące znaczenie stabilnych, niskoemisyjnych źródeł energii, jestem przekonany, że energia jądrowa będzie odgrywać coraz ważniejszą rolę w globalnym miksie energetycznym, a Polska, budując swoje pierwsze elektrownie, podąża właściwym kierunkiem.
