Witaj w kompleksowym przewodniku po prawidłowym opisie rozdzielni elektrycznej. Stworzenie czytelnego, bezpiecznego i zgodnego z obowiązującymi normami opisu to klucz do zapewnienia bezpieczeństwa użytkowania instalacji elektrycznej. W tym artykule przeprowadzimy Cię przez wszystkie niezbędne kroki, od podstaw prawnych po praktyczne wskazówki dotyczące tworzenia profesjonalnych oznaczeń.

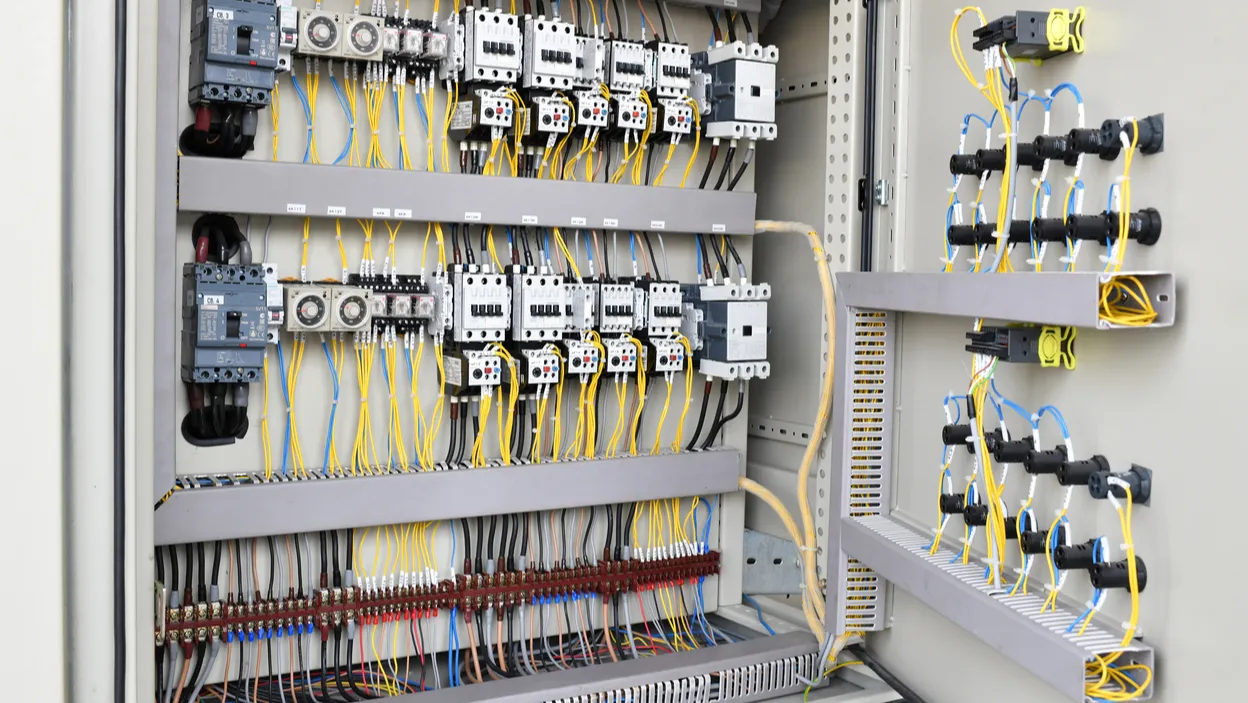

Prawidłowy opis rozdzielni elektrycznej klucz do bezpieczeństwa i zgodności z normami
- Podstawą prawną dla opisu rozdzielnic jest norma PN-EN 61439, która wymaga m.in. tabliczki znamionowej i dokumentacji.
- Kompletny opis rozdzielnicy musi zawierać tabliczkę znamionową, precyzyjne oznaczenia aparatury modułowej, schemat jednokreskowy oraz niezbędne znaki ostrzegawcze.
- W przypadku instalacji fotowoltaicznych kluczowe jest rozróżnienie rozdzielnic AC i DC oraz wyraźne oznaczenie rozłącznika izolacyjnego DC dla bezpieczeństwa ekip ratunkowych.
- Do profesjonalnego tworzenia opisów zaleca się użycie drukarek etykiet (np. Brother, Dymo) lub specjalistycznego oprogramowania.
- Najczęstsze błędy to odręczne, nietrwałe etykiety, brak schematu, niezrozumiałe skróty i brak aktualizacji opisu po zmianach w instalacji.
Jak czytelny opis chroni Ciebie i Twoją rodzinę przed porażeniem?
Precyzyjny i czytelny opis rozdzielnicy elektrycznej to nie tylko kwestia estetyki czy zgodności z przepisami. To przede wszystkim fundamentalny element zapewniający bezpieczeństwo wszystkim użytkownikom instalacji. Kiedy w rozdzielnicy dochodzi do awarii, a czas jest kluczowy, szybka i bezbłędna identyfikacja obwodów może dosłownie uratować życie. Dobrze opisana rozdzielnica pozwala na natychmiastowe zlokalizowanie i odłączenie wadliwego obwodu, minimalizując ryzyko porażenia prądem, pożaru czy dalszych uszkodzeń sprzętu. W sytuacjach kryzysowych, gdy liczy się każda sekunda, czytelne oznaczenia są nieocenioną pomocą dla Ciebie, członków Twojej rodziny, a także dla elektryków przeprowadzających interwencje czy prace konserwacyjne.
Wymogi prawne w Polsce: Co mówi kluczowa norma PN-EN 61439?
W Polsce, podobnie jak w całej Unii Europejskiej, podstawowym dokumentem określającym wymogi dotyczące rozdzielnic elektrycznych niskiego napięcia jest norma PN-EN 61439. Ta norma, obejmująca zarówno konstrukcję, jak i dokumentację, nakłada na producenta rozdzielnicy szereg obowiązków. Kluczowym elementem jest obowiązek umieszczenia na rozdzielnicy tabliczki znamionowej, zawierającej niezbędne dane techniczne. Ponadto, norma wymaga dostarczenia dokumentacji technicznej, która powinna zawierać m.in. schemat jednokreskowy instalacji. Norma PN-EN 60617 z kolei precyzuje zasady stosowania symboli graficznych i schematów, zapewniając ich uniwersalność i zrozumiałość. Przestrzeganie tych norm to nie tylko wymóg formalny, ale przede wszystkim gwarancja bezpieczeństwa i prawidłowego funkcjonowania instalacji.
Oszczędność czasu i nerwów: Dlaczego docenisz dobry opis podczas awarii lub remontu?
Wyobraź sobie sytuację: nagle gaśnie światło w kuchni, a Ty nie masz pojęcia, który bezpiecznik za to odpowiada. Albo planujesz remont i chcesz dołożyć nowe gniazdka skąd będziesz wiedział, który obwód jest najbezpieczniej odłączyć i do którego punktu podłączyć nowe instalacje? Właśnie w takich momentach doceniasz wartość dobrze wykonanego opisu rozdzielnicy. Precyzyjne oznaczenia pozwalają na błyskawiczne zlokalizowanie usterek, co znacząco skraca czas potrzebny na ich naprawę. Podczas remontów czy modernizacji instalacji, czytelny schemat i oznaczenia obwodów ułatwiają pracę, minimalizując ryzyko pomyłek i zapewniając bezpieczeństwo. To inwestycja, która procentuje oszczędnością czasu, nerwów i potencjalnych kosztów związanych z błędami.
Anatomia idealnego opisu rozdzielnicy
Tabliczka znamionowa: „Dowód osobisty” Twojej instalacji elektrycznej
Tabliczka znamionowa to absolutnie fundamentalny element każdej rozdzielnicy elektrycznej. Można ją porównać do dowodu osobistego urządzenia zawiera kluczowe informacje, które pozwalają zidentyfikować rozdzielnicę i zrozumieć jej podstawowe parametry techniczne. Zgodnie z normami, powinna ona zawierać między innymi: nazwę producenta, typ oraz model rozdzielnicy, numer seryjny, znamionowe napięcie pracy (Ue), znamionowy prąd ciągły (Iu), a także znamionowy prąd krótkotrwały wytrzymywany (Icw). Niezwykle ważny jest również stopień ochrony IP, informujący o poziomie zabezpieczenia przed ciałami stałymi i wodą. Wszystkie te dane są niezbędne do prawidłowej eksploatacji, konserwacji i ewentualnych napraw.
Oznaczenia aparatury modułowej: Serce rozdzielnicy, które musi być opisane bezbłędnie
Każdy element znajdujący się wewnątrz rozdzielnicy od wyłączników nadprądowych, przez wyłączniki różnicowoprądowe, aż po styczniki czy przekaźniki musi być precyzyjnie oznaczony. Te oznaczenia to nic innego jak nazwy obwodów, które zabezpieczają lub którymi sterują. Celem jest stworzenie jasnego i jednoznacznego „mapy” instalacji. Zamiast skomplikowanych kodów czy skrótów, powinniśmy stosować opisy zrozumiałe dla każdego, np. "Gniazda salon", "Oświetlenie kuchnia", "Piekarnik", "Pralka", "Brama wjazdowa". Taka standaryzacja pozwala na szybką identyfikację funkcji każdego obwodu, co jest nieocenione w przypadku awarii lub planowania rozbudowy instalacji.
Schemat jednokreskowy: Mapa, która pozwoli każdemu elektrykowi zrozumieć Twój system
Schemat jednokreskowy to graficzne przedstawienie całej instalacji elektrycznej w uproszczonej formie. Pokazuje on połączenia między poszczególnymi elementami, ich rozmieszczenie i zależności. Jest to niezwykle ważne narzędzie dla każdego elektryka, który musi zrozumieć działanie systemu, zdiagnozować problem lub zaplanować modyfikacje. Najlepszym miejscem na umieszczenie schematu jest wewnętrzna strona drzwi rozdzielnicy, gdzie jest łatwo dostępny, a jednocześnie chroniony przed uszkodzeniem. Dobrze wykonany i aktualny schemat jednokreskowy to podstawa bezpiecznej i efektywnej pracy z instalacją elektryczną.
Niezbędne symbole i znaki ostrzegawcze: Małe obrazki o wielkim znaczeniu
Oprócz opisów tekstowych, na rozdzielnicy powinny znaleźć się również odpowiednie symbole i znaki ostrzegawcze. Mają one na celu szybkie przekazanie kluczowych informacji o potencjalnych zagrożeniach lub specyfice danego elementu. Najważniejszym z nich jest oczywiście symbol ostrzegający przed obecnością napięcia elektrycznego zazwyczaj żółty trójkąt z czarnym wykrzyknikiem lub symbolem błyskawicy. W przypadku instalacji fotowoltaicznych, kluczowe jest również wyraźne oznaczenie rozłączników DC oraz innych specyficznych elementów. Stosowanie standardowych, powszechnie rozpoznawalnych piktogramów zwiększa bezpieczeństwo i ułatwia interpretację zawartości rozdzielnicy.
Jak stworzyć perfekcyjny opis rozdzielnicy krok po kroku
Krok 1: Inwentaryzacja i grupowanie obwodów solidne przygotowanie to podstawa
Zanim przystąpisz do tworzenia jakichkolwiek oznaczeń, kluczowe jest przeprowadzenie dokładnej inwentaryzacji wszystkich obwodów elektrycznych w Twojej instalacji. Oznacza to zidentyfikowanie każdego gniazdka, punktu oświetleniowego, podłączenia urządzeń AGD czy innych odbiorników. Następnie, obwody powinny zostać logicznie pogrupowane. Na przykład, wszystkie gniazdka w salonie mogą tworzyć jeden obwód, oświetlenie w kuchni drugi, a piekarnik trzeci. Takie grupowanie nie tylko ułatwia późniejsze opisywanie, ale także pomaga w zrozumieniu struktury całej instalacji i jest podstawą do stworzenia czytelnego schematu. Dobre przygotowanie na tym etapie to gwarancja, że finalny opis będzie kompletny i precyzyjny.
Krok 2: Wybór właściwej metody od profesjonalnej drukarki etykiet po darmowe szablony
Kiedy już wiesz, co i jak chcesz opisać, czas wybrać odpowiednie narzędzia. Najbardziej profesjonalnym i polecanym rozwiązaniem są drukarki etykiet. Urządzenia takich firm jak Brother czy Dymo pozwalają na drukowanie trwałych, czytelnych etykiet na samoprzylepnych taśmach, odpornych na ścieranie i warunki panujące w rozdzielnicy. Alternatywnie, można skorzystać z oprogramowania. Darmowe programy graficzne, takie jak Inkscape, pozwalają na stworzenie własnych szablonów opisów, które można następnie wydrukować. Dla bardziej zaawansowanych użytkowników dostępne są również programy typu CAD. Warto również rozważyć gotowe, fabrycznie wykonane oznaczniki, które można nasunąć na aparaturę modułową.
- Drukarki etykiet (np. Brother, Dymo)
- Oprogramowanie graficzne (np. Inkscape) lub CAD
- Gotowe oznaczniki modułowe
Krok 3: Standaryzacja nazw jak tworzyć opisy, które będą zrozumiałe nawet za 10 lat?
Kluczem do stworzenia opisu, który pozostanie czytelny i zrozumiały przez wiele lat, jest standaryzacja i konsekwencja. Unikaj skrótów, które mogą być niezrozumiałe dla kogoś spoza Twojej rodziny czy firmy. Zamiast "Gn. Sal." używaj "Gniazda salon". Unikaj nazw potocznych, typu "gniazdko za szafą", na rzecz opisów funkcjonalnych, np. "Gniazda RTV salon". Ważne jest również, aby stosować te same zasady nazewnictwa dla wszystkich podobnych obwodów. Konsekwentne stosowanie jasnych, jednoznacznych i opisowych nazw sprawi, że nawet po wielu latach, gdy instalacja będzie wymagała interwencji, każdy elektryk będzie w stanie bez problemu zidentyfikować poszczególne obwody.
Krok 4: Drukowanie i montaż techniki zapewniające trwałość i czytelność na lata
Po przygotowaniu opisów, czas na ich wydrukowanie i zamontowanie w rozdzielnicy. Jeśli korzystasz z drukarki etykiet, upewnij się, że używasz taśm przeznaczonych do trudnych warunków powinny być odporne na wilgoć, kurz i zmienne temperatury. Po wydrukowaniu, etykiety należy starannie przykleić bezpośrednio na aparaturze modułowej, tak aby były dobrze widoczne i nie zasłaniały innych oznaczeń. W przypadku schematu jednokreskowego, warto go wydrukować na grubszym papierze lub zalaminować, a następnie umieścić wewnątrz drzwi rozdzielnicy. Pamiętaj, że trwałość i czytelność oznaczeń to inwestycja w bezpieczeństwo warto poświęcić temu odpowiednią uwagę.
Opis rozdzielnicy z instalacją fotowoltaiczną
Rozdzielnica AC i DC: Dlaczego ich rozdzielenie i precyzyjne opisanie jest krytyczne?
Instalacje fotowoltaiczne wprowadzają do domowych systemów elektrycznych specyficzne wyzwania, przede wszystkim związane z obecnością dwóch rodzajów prądu: stałego (DC) z paneli słonecznych i przemiennego (AC) dostarczanego do sieci domowej. Dlatego tak kluczowe jest wyraźne rozdzielenie i precyzyjne opisanie rozdzielnic obsługujących te dwa rodzaje prądu. Rozdzielnica DC zawiera zabezpieczenia i komponenty pracujące z wysokim napięciem stałym, które może być szczególnie niebezpieczne. Rozdzielnica AC z kolei zarządza energią dostarczaną do domu i oddawaną do sieci. Niejasne oznaczenia lub brak rozróżnienia między tymi sekcjami mogą prowadzić do tragicznych w skutkach pomyłek podczas prac serwisowych lub w sytuacjach awaryjnych.
Najważniejsze oznaczenia dla bezpieczeństwa straży pożarnej: Rozłącznik DC i SPD
W kontekście instalacji fotowoltaicznych, bezpieczeństwo ekip ratunkowych, zwłaszcza straży pożarnej, jest priorytetem. Dlatego pewne oznaczenia w rozdzielnicy mają wręcz krytyczne znaczenie. Niezwykle ważne jest, aby rozłącznik izolacyjny DC urządzenie pozwalające na całkowite odcięcie instalacji PV od falownika był wyraźnie oznaczony. Dzięki temu strażacy wiedzą, jak bezpiecznie odłączyć system w razie pożaru, minimalizując ryzyko porażenia prądem. Równie istotne jest prawidłowe oznaczenie ochronników przepięć (SPD), zarówno po stronie DC, jak i AC, które chronią instalację przed skutkami wyładowań atmosferycznych. Jasne komunikaty o obecności tych elementów ratują życie.
Jak przygotować opis pod przyszłą rozbudowę o magazyn energii lub ładowarkę do auta?
Nowoczesne instalacje fotowoltaiczne często projektuje się z myślą o przyszłej rozbudowie. Jeśli planujesz w przyszłości dodać magazyn energii lub ładowarkę do samochodu elektrycznego, warto już teraz uwzględnić to w opisie rozdzielnicy. Oznacza to pozostawienie wolnych miejsc na dodatkowe zabezpieczenia i aparaturę, a także odpowiednie przygotowanie okablowania. W opisie można zawrzeć adnotacje typu "Miejsce na magazyn energii" lub "Rezerwa pod ładowarkę EV". Taka proaktywność pozwoli na bezproblemowe i bezpieczne rozszerzenie systemu w przyszłości, bez konieczności przeprowadzania kosztownych przeróbek istniejącej instalacji. Elastyczność i przewidywalność to klucz do nowoczesnego systemu.
Tych 5 błędów unikaj jak ognia
Błąd #1: Odręczne, nietrwałe etykiety, które znikają po kilku latach
To chyba najczęstszy i najbardziej irytujący błąd. Pisanie opisów flamastrem bezpośrednio na aparaturze lub używanie zwykłych, papierowych etykiet, które szybko blakną, odklejają się lub rozmazują pod wpływem wilgoci, to prosta droga do chaosu. Po kilku latach takie oznaczenia stają się nieczytelne, a rozdzielnica wygląda nieprofesjonalnie. Co gorsza, w sytuacji awaryjnej brak czytelnych oznaczeń może być niebezpieczny. Zawsze stawiaj na profesjonalne, trwałe rozwiązania, które wytrzymają próbę czasu.
Błąd #2: Niezrozumiałe skróty i nazwy potoczne ("gniazdko za szafą")
Stosowanie skomplikowanego żargonu technicznego, niejednoznacznych skrótów (np. "G.S." zamiast "Gniazda salon") czy nazw potocznych, zrozumiałych tylko dla autora opisu, to poważny błąd. Instalacja elektryczna to system, który powinien być zrozumiały dla każdego elektryka, który będzie miał z nią do czynienia w przyszłości. Pamiętaj, że Ty możesz być niedostępny, gdy zajdzie potrzeba interwencji. Jasne, opisowe nazwy obwodów, takie jak "Oświetlenie zewnętrzne", "Gniazda warsztat", "Zasilanie pompy CO", to podstawa czytelności.
Błąd #3: Brak schematu lub jego niezgodność ze stanem faktycznym
Schemat jednokreskowy to „mapa” Twojej instalacji. Jego brak sprawia, że zrozumienie systemu staje się znacznie trudniejsze, a potencjalne prace konserwacyjne czy naprawcze bardziej ryzykowne. Jeszcze gorsza sytuacja ma miejsce, gdy schemat istnieje, ale nie odzwierciedla rzeczywistego stanu instalacji na przykład po dokonaniu modernizacji. W takim przypadku schemat staje się mylący i może doprowadzić do błędnych decyzji. Zawsze upewnij się, że posiadasz aktualny schemat i przechowujesz go w łatwo dostępnym miejscu, najlepiej wewnątrz rozdzielnicy.
Błąd #4: Całkowite pominięcie tabliczki znamionowej rozdzielnicy
Tabliczka znamionowa to „dowód osobisty” Twojej rozdzielnicy. Jej brak jest nie tylko niezgodny z normami, ale przede wszystkim pozbawia Cię kluczowych informacji o urządzeniu. Bez niej trudno jest określić parametry znamionowe, stopień ochrony czy dane producenta, co może być istotne przy doborze części zamiennych, planowaniu modernizacji lub w przypadku konieczności zgłoszenia usterki serwisowej. Tabliczka znamionowa musi być czytelna i trwale przymocowana do obudowy rozdzielnicy.
Błąd #5: Zaniedbanie aktualizacji opisu po każdej, nawet najmniejszej modernizacji
Instalacja elektryczna nie jest tworem statycznym. Z biegiem czasu ulega ona modyfikacjom dodawane są nowe gniazdka, wymieniane są urządzenia, zmieniane są funkcje obwodów. Niestety, często zapominamy o aktualizacji opisu rozdzielnicy. Prowadzi to do sytuacji, w której oznaczenia stają się nieaktualne i wprowadzają w błąd. Każda, nawet najmniejsza zmiana w instalacji, powinna być natychmiast odzwierciedlona w opisie rozdzielnicy i na schemacie. Tylko w ten sposób zapewnisz, że dokumentacja zawsze będzie zgodna ze stanem faktycznym, a Twoja instalacja pozostanie bezpieczna.
Przeczytaj również: Kto odpowiada za skrzynkę elektryczną? Wyjaśniamy granice własności
Kluczowe wnioski i Twoje kolejne kroki
Dotarliśmy do końca naszego przewodnika po prawidłowym opisie rozdzielni elektrycznej. Mam nadzieję, że teraz doskonale rozumiesz, jak ważne jest precyzyjne oznaczenie każdego elementu instalacji, jakie wymogi prawne należy spełnić oraz jakie narzędzia mogą Ci w tym pomóc. Stworzenie czytelnego i zgodnego z normami opisu to nie tylko obowiązek, ale przede wszystkim inwestycja w bezpieczeństwo Twoje i Twojej rodziny.
- Pamiętaj o normie PN-EN 61439 jako podstawie prawnej i technicznej dla prawidłowego opisu rozdzielnicy.
- Zawsze uwzględniaj tabliczkę znamionową, precyzyjne oznaczenia aparatury, schemat jednokreskowy i znaki ostrzegawcze.
- W przypadku instalacji fotowoltaicznych, kluczowe jest rozróżnienie obwodów AC/DC i wyraźne oznaczenie rozłącznika DC.
- Profesjonalne drukarki etykiet i standaryzacja nazewnictwa to klucz do trwałości i zrozumiałości opisów.
Z mojego doświadczenia wynika, że najwięcej problemów sprawia brak konsekwencji i lekceważenie potrzeby aktualizacji opisów po każdej zmianie w instalacji. Wiem, że czasem wydaje się to drobnym szczegółem, ale właśnie te drobne zaniedbania mogą prowadzić do poważnych konsekwencji w przyszłości. Dlatego gorąco zachęcam do traktowania opisu rozdzielnicy jako żywego dokumentu, który wymaga stałej troski i aktualizacji.
A jakie są Twoje doświadczenia z opisywaniem rozdzielnic? Czy napotkałeś na jakieś szczególne wyzwania, a może masz swoje sprawdzone sposoby na tworzenie profesjonalnych oznaczeń? Podziel się swoimi przemyśleniami w komentarzach poniżej!
