PE w elektryce: Co to jest i dlaczego jest kluczowe dla bezpieczeństwa?

W domowej instalacji elektrycznej istnieje wiele przewodów, które na pierwszy rzut oka mogą wydawać się podobne. Jednak jeden z nich odgrywa absolutnie kluczową rolę w zapewnieniu bezpieczeństwa jest to przewód PE. Zrozumienie, czym jest i jak działa, jest fundamentalne, zwłaszcza dla osób, które dopiero zaczynają swoją przygodę z elektryką lub planują drobne prace w domu. Jego prawidłowe podłączenie i identyfikacja to pierwszy krok do ochrony przed niebezpiecznym porażeniem prądem.

Co to jest przewód PE i dlaczego jest tak ważny?

Skrót PE pochodzi od angielskiego terminu "Protective Earth", co w dosłownym tłumaczeniu oznacza "uziemienie ochronne". Jest to specjalny rodzaj przewodu w instalacji elektrycznej, którego podstawową i jedyną funkcją jest zapewnienie bezpieczeństwa użytkownikom poprzez ochronę przed porażeniem prądem. Jego obecność jest absolutnie niezbędna w każdej nowoczesnej instalacji.

Przewód PE jest najważniejszym elementem systemu ochrony biernej w elektryce. Jego głównym zadaniem jest połączenie metalowych części urządzeń elektrycznych, które normalnie nie przewodzą prądu (np. obudowy pralek, lodówek, kuchenek), z ziemią. Dzięki temu, nawet w przypadku wystąpienia awarii, takiej jak przebicie izolacji, niebezpieczne napięcie nie pojawi się na dostępnych dla użytkownika elementach.

Działanie przewodu PE można określić jako "bierną ochronę, która aktywnie ratuje życie". W sytuacji kryzysowej, gdy prąd "ucieknie" z uszkodzonego przewodu roboczego i pojawi się na metalowej obudowie urządzenia, przewód PE stanowi dla niego drogę o bardzo niskiej rezystancji. Ta droga prowadzi bezpośrednio do ziemi. W efekcie, przez ciało człowieka prąd nie popłynie, a przepływ dużego prądu do ziemi spowoduje zadziałanie zabezpieczeń bezpiecznika lub wyłącznika różnicowoprądowego, odcinając zasilanie.

Jak rozpoznać przewód PE? Kolor i symbole, które musisz znać

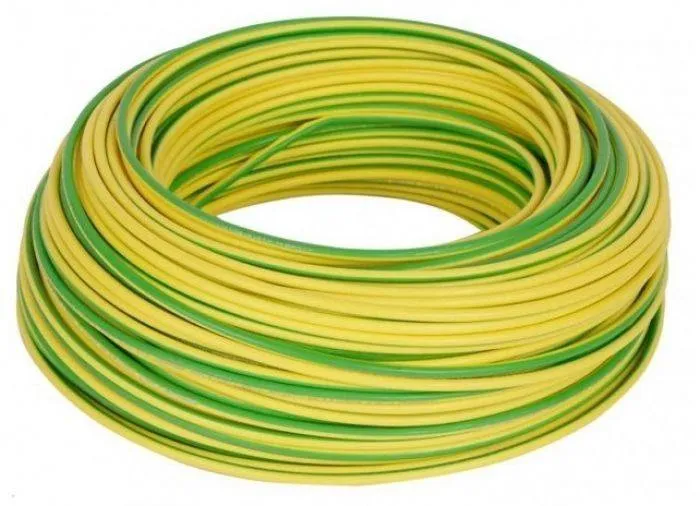

Rozpoznanie przewodu PE jest kluczowe dla bezpieczeństwa i na szczęście jest bardzo proste. Zgodnie z obowiązującymi normami, w tym polską normą PN-HD 60364, przewód ochronny PE musi mieć izolację w kolorze żółto-zielonym. Jest to jedyna dopuszczalna i prawnie zastrzeżona kombinacja kolorów dla tego typu przewodu. Nigdy nie należy jej mylić z innymi przewodami.

Szukając przewodu PE, zwróć uwagę na gniazdka elektryczne. W większości europejskich standardów gniazdka posiadają bolec ochronny, który jest właśnie podłączony do przewodu PE. Podobnie wtyczki tam, gdzie są bolce ochronne, tam jest podłączony PE. Również na obudowach urządzeń elektrycznych często znajdziemy symbol uziemienia, informujący o konieczności podłączenia przewodu ochronnego.

Symbol graficzny uziemienia ochronnego jest powszechnie rozpoznawalny. Zazwyczaj wygląda jak okrąg z trzema liniami wewnątrz, przypominający odwróconą literę "T" z dwiema krótszymi liniami poniżej. Jego obecność na urządzeniu lub w pobliżu zacisku elektrycznego jest wyraźnym sygnałem, że należy tam podłączyć przewód PE.

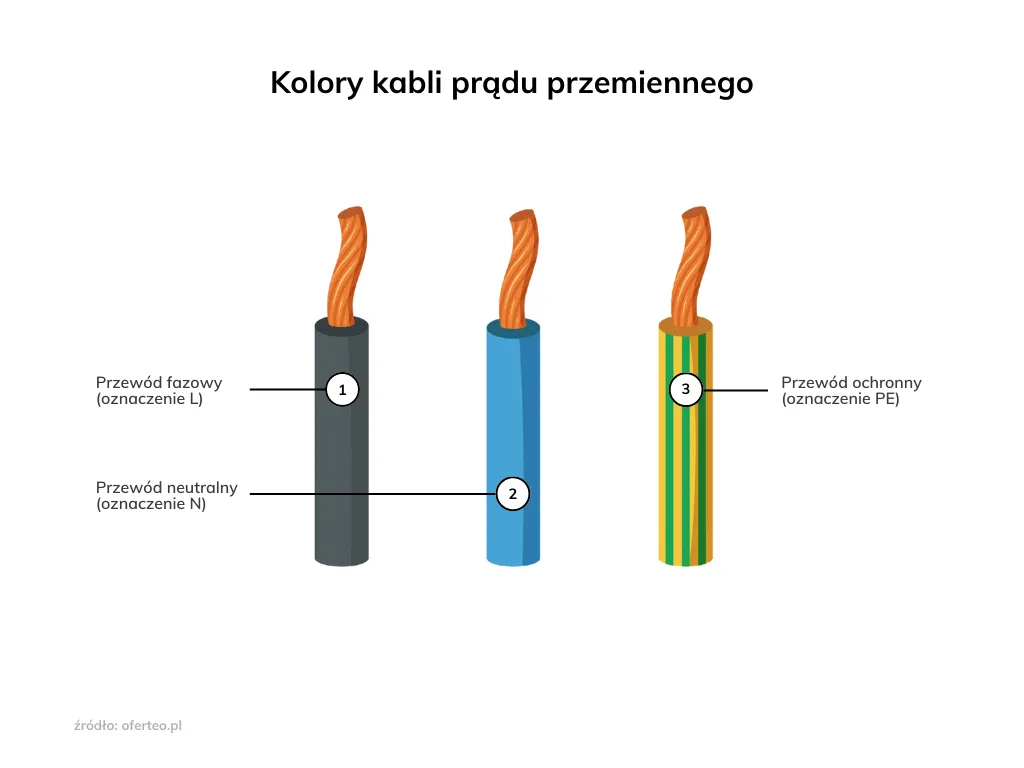

PE, N, L: poznaj różnice i uniknij pomyłek

Aby w pełni zrozumieć rolę przewodu PE, warto porównać go z innymi podstawowymi przewodami w instalacji: neutralnym (N) i fazowym (L).

Przewód L, czyli fazowy, jest tym, który dostarcza nam napięcie z sieci energetycznej. To właśnie on jest źródłem prądu, który zasila nasze urządzenia. Przewód fazowy jest zawsze pod napięciem (zwykle 230V względem ziemi i przewodu neutralnego) i dlatego bezpośredni kontakt z nim jest niezwykle niebezpieczny i może prowadzić do śmiertelnego porażenia prądem.

Błędne podłączenie lub zamiana przewodów PE, N i L może mieć bardzo poważne konsekwencje:

• Zamiana PE z N: Urządzenie może działać, ale straci funkcję ochronną. W przypadku awarii izolacji, metalowa obudowa znajdzie się pod napięciem, co stwarza śmiertelne ryzyko porażenia. Dodatkowo, wyłącznik różnicowoprądowy może nie zadziałać prawidłowo.
• Zamiana PE z L: To sytuacja ekstremalnie niebezpieczna. Metalowa obudowa urządzenia zostanie bezpośrednio podłączona do fazy, co natychmiast spowoduje zwarcie i zadziałanie zabezpieczeń (jeśli są sprawne). Nawet jeśli zabezpieczenia zadziałają, istnieje ryzyko uszkodzenia sprzętu.
• Podłączenie L do PE: Podobnie jak wyżej, grozi natychmiastowym zwarciem i zadziałaniem zabezpieczeń, a w skrajnych przypadkach może doprowadzić do pożaru.
• Brak przewodu PE: Urządzenie nie będzie miało ochrony. W przypadku przebicia prądu na obudowę, jedyną drogą ucieczki dla prądu stanie się osoba dotykająca urządzenia.

Jak działa przewód PE podczas awarii? Praktyczny mechanizm ochrony

Wyobraźmy sobie sytuację: masz nową pralkę, wszystko podłączone zgodnie ze sztuką. Niestety, po kilku latach użytkowania izolacja jednego z przewodów wewnętrznych w pralce uległa uszkodzeniu i przewód fazowy (L) dotknął metalowej obudowy bębna. Bez przewodu PE, gdybyś w tym momencie dotknął mokrymi rękami obudowy pralki, prąd popłynąłby przez Twoje ciało do ziemi, co mogłoby skończyć się tragicznie.

Jednak dzięki obecności przewodu PE, sytuacja wygląda zupełnie inaczej. Uszkodzony przewód fazowy (L) dotyka metalowej obudowy, ale ta obudowa jest połączona żółto-zielonym przewodem PE z ziemią. Przewód PE ma bardzo niską rezystancję, więc prąd z uszkodzonej fazy ma teraz łatwą drogę do ziemi. Ten gwałtowny przepływ prądu jest na tyle duży, że natychmiast wyzwala zabezpieczenie nadprądowe lub, co jest standardem, wyłącznik różnicowoprądowy (RCD). Zabezpieczenie to odcina zasilanie w ułamku sekundy, zanim zdążysz zareagować lub poczuć jakiekolwiek skutki przepływu prądu.

Przewód PE ściśle współpracuje z wyłącznikiem różnicowoprądowym (RCD), tworząc idealny duet bezpieczeństwa. RCD stale monitoruje prąd płynący w przewodzie fazowym (L) i wracający w przewodzie neutralnym (N). Jeśli prąd wypływa z obwodu inaczej niż przez przewód neutralny (np. ucieka przez uszkodzony PE do ziemi), RCD wykrywa tę różnicę i natychmiast przerywa obwód. Przewód PE jest kluczowy, ponieważ to właśnie on zapewnia prądowi upływowemu drogę do ziemi, umożliwiając zadziałanie RCD.

Bez sprawnego przewodu PE, wyłącznik różnicowoprądowy może nie zadziałać prawidłowo lub wcale. Działa on na zasadzie porównywania prądu "tam i z powrotem". Jeśli prąd "ucieka" przez uszkodzoną obudowę do ziemi, a nie wraca przez N, RCD to wykrywa. Jednak jeśli PE jest uszkodzony lub niepodłączony, prąd może nie znaleźć tej ścieżki, a RCD może nie zareagować, pozostawiając nas w śmiertelnym niebezpieczeństwie.

Przewód PE w starych i nowych instalacjach

W starszym budownictwie, często spotykamy instalacje wykonane w układzie sieci TN-C. W tym systemie stosowano jeden przewód, który pełnił jednocześnie funkcję przewodu ochronnego i neutralnego. Nazywał się on przewodem PEN. Był on zazwyczaj oznaczany kolorem żółto-zielonym, ale na jego końcach często występowały dodatkowe oznaczenia w kolorze niebieskim. Choć w tamtych czasach było to rozwiązanie powszechne, dzisiaj wiemy, że rozdzielenie funkcji PE i N znacząco podnosi poziom bezpieczeństwa.

Nowoczesny standard, jakim jest układ sieci TN-S (lub podobne, jak TN-C-S, ale z rozdzielonym punktem), wymaga obowiązkowego stosowania oddzielnych przewodów PE i N. To fundamentalna zmiana, która zrewolucjonizowała bezpieczeństwo instalacji elektrycznych. Oddzielny przewód PE zapewnia dedykowaną ścieżkę dla prądów upływowych, niezależnie od obwodu roboczego, co czyni instalację znacznie bezpieczniejszą.

Podczas modernizacji instalacji elektrycznej, dodanie osobnego przewodu PE jest absolutnie konieczne, zwłaszcza jeśli dotychczasowa instalacja była w układzie TN-C. Nie należy z tym zwlekać, ponieważ jest to inwestycja w bezpieczeństwo Twoje i Twojej rodziny. Wymiana starej instalacji na nowoczesną, zgodną z obowiązującymi normami, z oddzielnym przewodem PE, to gwarancja ochrony przed porażeniem prądem.

Przeczytaj również: Pomocnik Elektryka: Ile Zarabia? Obowiązki, Wymagania i Kariera

Kluczowe wnioski i Twoje następne kroki

Mam nadzieję, że ten artykuł rozjaśnił Ci kluczową rolę przewodu PE w Twojej domowej instalacji elektrycznej. Teraz już wiesz, że jest on Twoim głównym sprzymierzeńcem w walce o bezpieczeństwo, chroniąc Cię przed porażeniem prądem w sytuacjach awaryjnych. Zrozumienie jego funkcji i sposobu identyfikacji to pierwszy, fundamentalny krok do bezpiecznego korzystania z elektryczności.

• Przewód PE (żółto-zielony) to gwarancja bezpieczeństwa jego zadaniem jest odprowadzenie prądu do ziemi w razie awarii.
• Zawsze upewnij się, że przewód PE jest prawidłowo podłączony, zwłaszcza do bolca ochronnego w gniazdkach.
• Nie myl przewodu PE z neutralnym (N) ani fazowym (L) każda z tych funkcji jest ściśle określona.
• W przypadku wątpliwości lub planowania modernizacji, zawsze konsultuj się z wykwalifikowanym elektrykiem.

Z mojego doświadczenia wynika, że największym błędem jest lekceważenie roli przewodu ochronnego. Wiele osób uważa go za "dodatek", podczas gdy w rzeczywistości jest to element ratujący życie. Pamiętaj, że nawet najprostsza czynność, jak wymiana gniazdka, wymaga pewności co do prawidłowego podłączenia PE. Bezpieczeństwo jest najważniejsze i nigdy nie należy iść na skróty w kwestiach elektrycznych.

A jakie są Twoje doświadczenia z przewodami ochronnymi w domu? Czy spotkałeś się z sytuacją, gdzie prawidłowe podłączenie PE uratowało Cię przed niebezpieczeństwem? Podziel się swoimi przemyśleniami w komentarzach poniżej!
