Klasy ochronności pomagają ocenić, w jaki sposób urządzenie chroni użytkownika przed porażeniem i czego wymaga od instalacji, żeby działało bezpiecznie. To nie jest detal dla elektryków w teorii, tylko praktyczna informacja przy zakupie, montażu i codziennym użytkowaniu sprzętu w domu, warsztacie czy przy instalacjach związanych z energią. Poniżej rozkładam temat na proste części: co oznacza każda klasa, jak rozpoznać symbol na obudowie, czego ten podział nie mówi i jakie błędy najczęściej psują całe zabezpieczenie.
Najważniejsze rzeczy, które warto wiedzieć przed oceną urządzenia
- Klasa I opiera się na przewodzie ochronnym PE i połączeniu dostępnych części przewodzących z ochroną instalacji.
- Klasa II wykorzystuje izolację podwójną lub wzmocnioną, więc zwykle nie wymaga żyły ochronnej.
- Klasa III działa na bardzo niskim napięciu z obwodu SELV lub PELV.
- Podział nie zastępuje informacji o IP, czyli odporności na pył i wodę.
- Najwięcej problemów powodują przeróbki przewodów, błędne adaptery i ignorowanie środowiska pracy urządzenia.
Jak działa ten podział i po co go w ogóle wymyślono
W praktyce klasa ochronności mówi mi przede wszystkim jedno: jak producent rozwiązał ochronę przeciwporażeniową. W normie PN-EN 61140 chodzi o wspólne zasady ochrony ludzi i zwierząt przed porażeniem prądem, a więc o to, czy urządzenie ma polegać na uziemionej obudowie, dodatkowej warstwie izolacji czy zasilaniu bardzo niskim napięciem. To ważne, bo sam wygląd obudowy niewiele jeszcze mówi o bezpieczeństwie.
Najczęściej spotykam dziś trzy klasy: I, II i III. W starszych lub specjalistycznych rozwiązaniach można jeszcze trafić na klasę 0, ale ja traktuję ją raczej jako ciekawostkę z historii techniki niż wzorzec do nowych zakupów. Wybierając sprzęt, patrzę nie tylko na symbol, lecz także na warunki pracy, sposób zasilania i to, czy urządzenie ma pracować w suchym wnętrzu, na zewnątrz czy w pobliżu wilgoci, pyłu albo metalu.
Jeśli więc chcesz ocenić urządzenie rozsądnie, zaczynasz nie od marki ani ceny, tylko od pytania: jaki mechanizm ochrony zastosowano i czy pasuje on do miejsca instalacji. To prowadzi prosto do różnic między klasą I, II i III.
Klasa I, II i III bez technicznego bełkotu
Najprościej ujmując, klasy różnią się tym, co ma zatrzymać prąd w razie awarii. W klasie I robi to połączenie ochronne i instalacja z przewodem PE, w klasie II dodatkowa warstwa izolacji, a w klasie III bardzo niskie napięcie z bezpiecznego źródła. Poniżej porządkuję to tak, jak sam bym to czytał przed montażem albo zakupem.
| Klasa | Jak działa ochrona | Co zwykle jest potrzebne | Gdzie spotkasz ją najczęściej | Na co zwracam uwagę |
|---|---|---|---|---|
| 0 | Tylko izolacja podstawowa, bez pełnej ochrony przy uszkodzeniu | Brak standardowego przewodu ochronnego w konstrukcji wyrobu | Stare wyroby, sprzęt wycofywany, nietypowe zastosowania | Nie traktuję jej jako dobrego wyboru do nowych instalacji |
| I | Izolacja podstawowa + PE i połączenie części przewodzących z ochroną instalacji | Przewód ochronny, poprawny styk ochronny, ciągłość PE | Sprzęt metalowy, urządzenia stacjonarne, część elektronarzędzi, wiele falowników i obudów technicznych | Bez PE urządzenie nie jest zabezpieczone tak, jak zaprojektował to producent |
| II | Izolacja podstawowa + izolacja podwójna lub wzmocniona | Zwykle brak żyły ochronnej, ale nadal ważny jest stan przewodu i obudowy | Ładowarki, sprzęt AGD, elektronarzędzia ręczne, oprawy i zasilacze | Nie wolno mylić „braku PE” z prawem do dowolnego użycia w każdym środowisku |
| III | Zasilanie z obwodu SELV lub PELV, czyli z bardzo niskiego napięcia | Bezpieczne źródło zasilania i poprawna separacja obwodów | Czujniki, lampy LED, sterowanie, drobna automatyka, część osprzętu niskonapięciowego | To nie jest „magicznie bezpieczne” w każdej sytuacji, zwłaszcza przy uszkodzeniach i wilgoci |
Najwięcej praktycznych korzyści daje klasa II, bo łączy prostotę użytkowania z wysokim poziomem ochrony, ale to nie znaczy, że jest „lepsza” od klasy I. Ja patrzę na to bardziej brutalnie: wybiera się ją wtedy, gdy konstrukcja i zastosowanie rzeczywiście na to pozwalają. Z kolei klasa I jest bardzo sensowna przy urządzeniach metalowych i stacjonarnych, bo przewód PE daje czytelny, inżyniersko prosty sposób ochrony. Klasa III jest świetna tam, gdzie naprawdę potrzebujesz niskiego napięcia, ale sama etykieta nie zwalnia z oceny warunków pracy.
Żeby nie zgadywać, warto umieć rozpoznać oznaczenie na obudowie i w dokumentacji, bo to właśnie tam producent zostawia najważniejszą wskazówkę.
Jak rozpoznać oznaczenia na obudowie i w dokumentacji

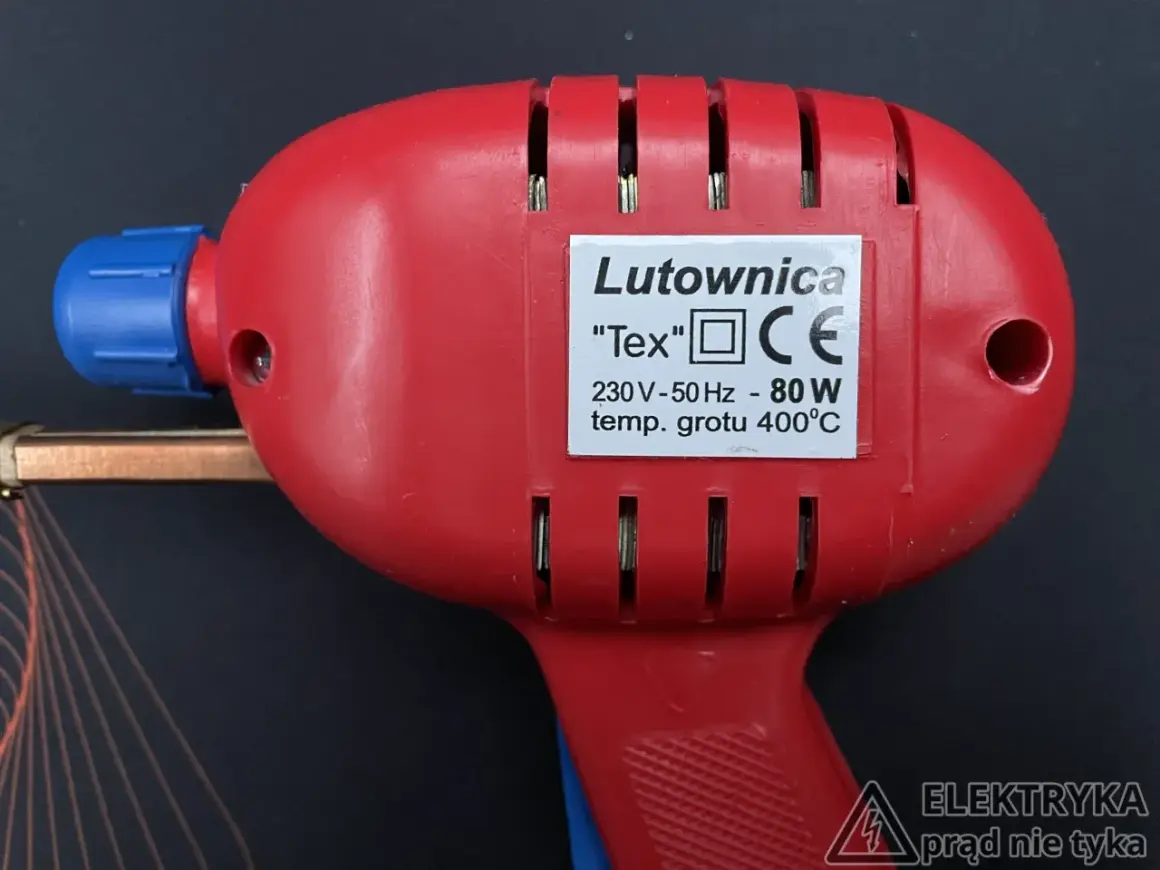

Na urządzeniu szukam przede wszystkim symbolu klasy i informacji z tabliczki znamionowej. Dla klasy II najczęściej widzę podwójny kwadrat, dla klasy I znak połączenia ochronnego, a dla klasy III oznaczenie związane z zasilaniem bardzo niskim napięciem. Klasa 0 nie ma zwykle wyraźnego symbolu, co samo w sobie jest ostrzeżeniem, że nie ma tu nowoczesnego standardu ochrony, na którym chciałbym się opierać.
W praktyce ważne są trzy miejsca: obudowa, instrukcja i karta katalogowa. Jeśli symbol jest starty, a urządzenie ma wymienny przewód lub nietypowy zasilacz, nie zgaduję na oko. Sprawdzam dokumentację, bo sam brak przewodu PE nie oznacza jeszcze klasy II, tak samo jak metalowa obudowa nie przesądza o klasie I bez odpowiedniego połączenia ochronnego.
- Podwójny kwadrat zwykle wskazuje na klasę II.
- Znak uziemienia lub zacisku ochronnego sugeruje klasę I.
- Oznaczenie III pojawia się przy urządzeniach zasilanych z SELV lub PELV.
- Brak symbolu nie jest informacją neutralną, tylko sygnałem, że trzeba sprawdzić dane techniczne.
Jeśli urządzenie ma kabel dwużyłowy, nie zakładam automatycznie klasy II. Wiele osób myli cechę przewodu z konstrukcją ochronną wyrobu, a to dwa różne poziomy sprawy. To z kolei prowadzi do kolejnego częstego błędu: pomieszania klasy ochronności z IP.
Czego ten podział nie mówi i dlaczego nie wolno go mylić z IP
Klasa ochronności nie mówi nic o tym, czy obudowa wytrzyma pył, deszcz albo strumień wody. Od tego jest stopień IP, a PN-EN 60529 opisuje właśnie ochronę przed dostępem ciał stałych, wnikaniem wody i pyłu. To dlatego oprawa ogrodowa może być jednocześnie klasą II i IP65, a falownik na zewnątrz może wymagać konkretnego IP, nawet jeśli od strony porażeniowej ma zupełnie inną konstrukcję.
Ja zwykle patrzę na to tak: klasa odpowiada na pytanie „jak chroni przed porażeniem?”, a IP na pytanie „jak znosi środowisko?”. Jedno nie zastępuje drugiego. Urządzenie może mieć świetną ochronę przeciwporażeniową i jednocześnie słabo radzić sobie z wilgocią, kurzem czy rosą. Na zewnątrz, przy instalacjach PV, lampach ogrodowych albo osprzęcie montowanym na elewacji, ten błąd pojawia się zaskakująco często.
W praktyce do sprzętu używanego w trudniejszych warunkach dochodzi jeszcze temat różnicowoprądówki. Wyłącznik RCD o czułości 30 mA bywa ważnym dodatkowym zabezpieczeniem, ale nie zastępuje poprawnie dobranej klasy ani prawidłowego PE. Mówiąc wprost: RCD pomaga, lecz nie naprawi błędnie dobranego lub przerobionego urządzenia. Z tego właśnie powodu w następnym kroku warto przejść od teorii do doboru sprzętu w konkretnych zastosowaniach.
Jak dobieram sprzęt do domu, warsztatu i instalacji fotowoltaicznej
W domu najczęściej najlepiej sprawdzają się urządzenia klasy II, bo są wygodne, lekkie i nie wymagają przewodu ochronnego. Dotyczy to wielu ładowarek, odkurzaczy, suszarek, małych lamp czy elektronarzędzi ręcznych. Jeśli jednak urządzenie ma metalową obudowę, dużą moc lub pracuje stacjonarnie, klasa I bywa bardziej naturalnym wyborem, bo pozwala oprzeć ochronę na pewnym, prostym połączeniu z PE.
W warsztacie i przy urządzeniach montowanych na stałe zwracam uwagę nie tylko na klasę, ale też na odporność mechaniczną i jakość osprzętu. Przewód zasilający, dławnica, wtyczka i styk ochronny muszą tworzyć spójny układ. Gdy ktoś „dla wygody” odcina żyłę ochronną albo stosuje przejściówkę bez PE, to nie jest drobna poprawka, tylko realne osłabienie zabezpieczenia.
Przy fotowoltaice sprawa robi się jeszcze ciekawsza, bo obok strony AC dochodzi strona DC, osprzęt montowany na zewnątrz i często wysoka ekspozycja na temperaturę, wilgoć oraz promieniowanie UV. W praktyce:
- falowniki i metalowe obudowy zwykle wymagają poprawnego połączenia ochronnego, więc klasa I jest tu bardzo częsta;
- czujniki, moduły sterujące i część osprzętu niskonapięciowego można projektować jako klasę III, jeśli zasilanie rzeczywiście pochodzi z obwodu SELV lub PELV;
- oprawy, puszki i obudowy na zewnątrz muszą mieć nie tylko właściwą klasę, ale też odpowiedni IP;
- nie wolno zakładać, że „niskie napięcie” automatycznie oznacza pełne bezpieczeństwo w każdej sytuacji montażowej.
Najkrócej: do dobrego doboru sprzętu potrzebuję jednocześnie informacji o klasie, IP, środowisku pracy i sposobie zasilania. Gdy mam tylko jedną z tych danych, nadal wiem za mało. A to prowadzi do błędów, które widzę najczęściej.
Najczęstsze błędy, które psują całe zabezpieczenie
Najgorsze pomyłki nie wynikają zwykle z awarii urządzenia, tylko z tego, że ktoś źle odczytał jego wymagania albo go „ułatwił” po swojemu. Z mojego punktu widzenia lista powtarza się zaskakująco często.
- Mylone są klasa ochronności i IP, więc urządzenie dostaje złą ocenę do wilgotnego lub zapylonego miejsca.
- Odcinana jest żyła ochronna w sprzęcie klasy I, bo ktoś chce podłączyć go do starego gniazda bez styku ochronnego.
- Stosuje się adaptery i przedłużacze, które nie zapewniają ciągłości PE.
- Przyjmuje się, że klasa II „wybacza wszystko”, także uszkodzony przewód, pękniętą obudowę albo pracę w złym środowisku.
- Traktuje się urządzenie bateryjne jako automatycznie bezpieczne, choć to zależy od konstrukcji i tego, czy w ogóle da się w nim wskazać klasę ochronności.
Do tego dochodzi jeszcze jeden błąd, bardzo ludzki: patrzenie tylko na symbol, bez czytania instrukcji. Tymczasem producent często podaje ograniczenia użycia, temperaturę pracy, wymagany rodzaj instalacji albo warunki montażu na zewnątrz. Jeśli ten opis zignorujesz, sam znak na obudowie niewiele pomoże. Dlatego przed uruchomieniem robię prostą, krótką kontrolę.
Co sprawdzam zanim uznam urządzenie za bezpieczne
Gdy mam urządzenie w ręku, przechodzę przez kilka punktów w tej samej kolejności. To oszczędza czas i zmniejsza ryzyko, że coś istotnego umknie w pośpiechu.
- Sprawdzam symbol klasy i porównuję go z instrukcją.
- Oglądam obudowę, przewód, wtyczkę i miejsca wejścia kabli.
- Upewniam się, czy dla klasy I jest zapewniony PE i zgodne gniazdo lub przyłącze.
- Oceniam środowisko: wilgoć, pył, temperatura, montaż wewnątrz czy na zewnątrz.
- Weryfikuję IP, jeśli urządzenie ma pracować w trudniejszych warunkach.
- Przy obwodach końcowych sprawdzam, czy dodatkową ochronę zapewnia odpowiedni RCD.
- W sprzęcie do fotowoltaiki patrzę też na to, czy strona AC i DC mają właściwie rozwiązane bezpieczeństwo i opisane wymagania montażowe.
Jeżeli którykolwiek z tych punktów budzi wątpliwość, nie improwizuję. W elektryce improwizacja jest drogą do problemów, a nie do oszczędności. Najwięcej daje tu prosty nawyk: czytać oznaczenie, sprawdzać dokumentację i dopasować klasę do rzeczywistych warunków pracy.
Jedno oznaczenie, które mówi mniej niż myślisz, ale wciąż warto je czytać
Największa wartość klasy ochronności polega na tym, że szybko pokazuje, jak producent chce zabezpieczyć użytkownika przed porażeniem. To pomaga odróżnić sprzęt do prostego użytku domowego od wyrobów wymagających PE, osobnego zasilania lub bardziej ostrożnego montażu. Jednocześnie ten symbol nie zamyka tematu, bo zawsze trzeba go odnieść do IP, sposobu instalacji i warunków środowiskowych.
Jeśli mam zostawić Ci jedną praktyczną regułę, to tę: zanim podłączysz urządzenie, sprawdź nie tylko znak na obudowie, ale też to, czy jego klasa pasuje do gniazda, przewodu, miejsca pracy i realnego obciążenia środowiskowego. W elektryce to właśnie zgodność detalu z całym układem decyduje o bezpieczeństwie, a nie sam pojedynczy symbol.
Jeśli na tabliczce znamionowej widzisz niejasne oznaczenie albo urządzenie ma pracować w nietypowych warunkach, warto potraktować instrukcję jako ważniejszą niż domysły. To prosty nawyk, który często chroni lepiej niż jakakolwiek szybka ocena „na oko”.
