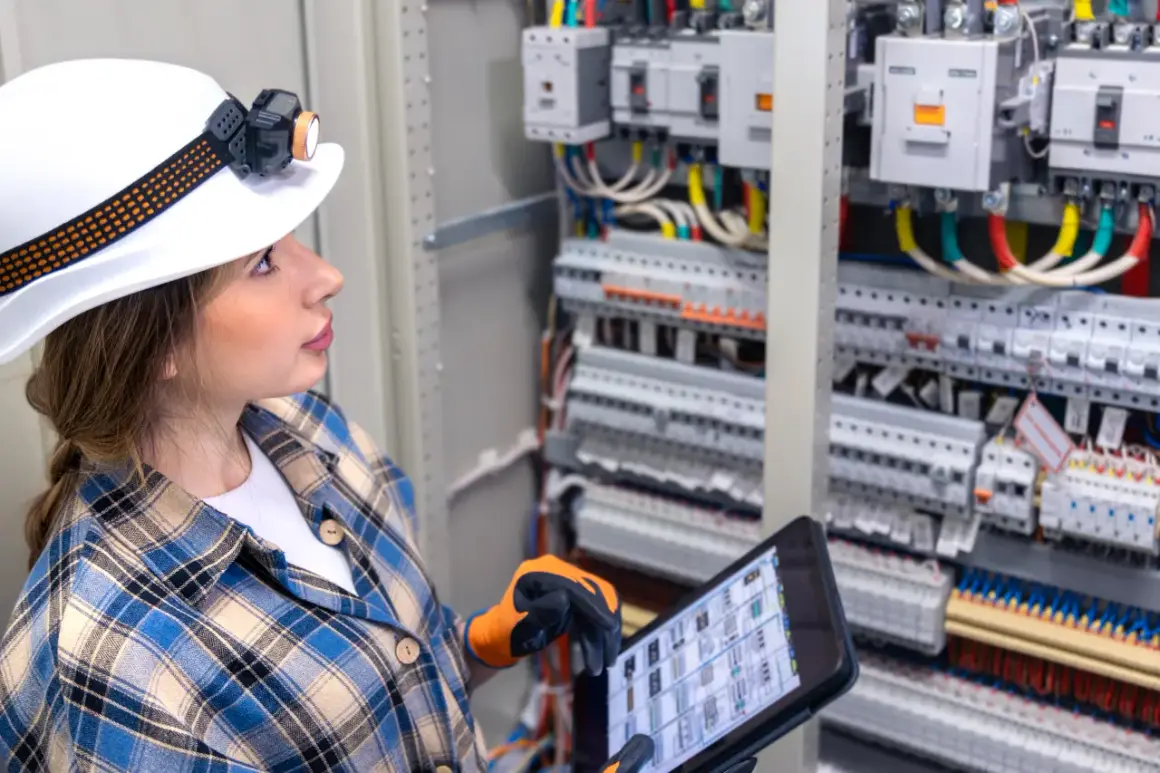

Jakie są rodzaje przekaźników i urządzeń kontroli w instalacjach elektrycznych
W dobrze zaprojektowanej instalacji elektrycznej nie chodzi wyłącznie o to, żeby doprowadzić zasilanie do odbiorników. Równie ważne jest to, aby urządzenia pracowały w bezpiecznych warunkach, były chronione przed awariami i mogły być sterowane w sposób przewidywalny. Właśnie dlatego w rozdzielnicach coraz częściej pojawiają się nie tylko standardowe zabezpieczenia, ale też różne typy przekaźników, przełączników, regulatorów, ograniczników i modułów kontrolnych.
Dla osoby, która na co dzień nie zajmuje się automatyką, nazwy tych urządzeń mogą brzmieć podobnie. Przekaźnik napięciowy, przekaźnik czasowy, przekaźnik kontroli faz, ogranicznik mocy, moduł zabezpieczenia silnika - każdy z tych elementów pełni jednak inną funkcję. Jedne chronią sprzęt przed złym napięciem, inne pilnują kolejności faz, jeszcze inne sterują pracą urządzeń po określonym czasie albo kontrolują obciążenie.
Warto więc uporządkować temat i spojrzeć na przekaźniki nie jak na “czarne pudełka” w rozdzielnicy, ale jak na konkretne narzędzia do rozwiązywania konkretnych problemów. Szeroki wybór takich urządzeń dla instalacji domowych, firmowych i technicznych można znaleźć w ofercie Novatek.
Przekaźniki napięciowe jednofazowe
Przekaźnik napięciowy jednofazowy jest jednym z najczęściej wybieranych urządzeń do ochrony instalacji 230 V. Jego zadanie jest proste: obserwuje napięcie i odłącza odbiornik, gdy wartość spada zbyt nisko albo rośnie zbyt wysoko. Po powrocie napięcia do bezpiecznego zakresu może ponownie załączyć zasilanie, najczęściej po ustawionej zwłoce czasowej.
Takie urządzenia stosuje się w domach, mieszkaniach, biurach, małych sklepach, gabinetach, warsztatach i lokalach usługowych. Chronią sprzęt AGD, kotły, klimatyzatory, komputery, urządzenia chłodnicze, systemy alarmowe, elektronikę oraz inne odbiorniki, których naprawa mogłaby być kosztowna.
W praktyce przekaźnik jednofazowy przydaje się szczególnie tam, gdzie zdarzają się wahania napięcia. Nie musi to oznaczać dramatycznych awarii. Czasami wystarczy starsza infrastruktura, długi odcinek linii zasilającej, duże obciążenie w okolicy albo częste przerwy w dostawie energii. Użytkownik widzi tylko migające światło albo resetujące się urządzenie, ale dla elektroniki takie warunki mogą być niebezpieczne.
Przekaźniki napięciowe trójfazowe
W instalacjach trójfazowych problem jest bardziej złożony. Tutaj nie wystarczy kontrolować jednej wartości napięcia. Trzeba uwzględnić trzy fazy, ich kolejność, symetrię, możliwy zanik jednej fazy i warunki pracy odbiorników trójfazowych. Do tego służą przekaźniki napięciowe trójfazowe.
Najczęściej stosuje się je przy silnikach, pompach, wentylatorach, sprężarkach, maszynach, większych systemach klimatyzacji i urządzeniach technologicznych. Zanik jednej fazy może doprowadzić do przegrzania silnika, a zła kolejność faz może sprawić, że urządzenie zacznie pracować w niewłaściwym kierunku. W przypadku pompy, wentylatora albo maszyny produkcyjnej może to oznaczać poważne kłopoty.
Trójfazowy przekaźnik kontroli napięcia jest więc czymś więcej niż prostym zabezpieczeniem. To element, który pilnuje jakości zasilania i pomaga uniknąć awarii, których użytkownik często nie zauważyłby wystarczająco szybko. W przemyśle, gospodarce wodnej, rolnictwie czy obiektach komunalnych takie urządzenia są ważną częścią rozdzielnicy.
Przełączniki faz
Przełącznik faz jest urządzeniem, które często bywa mylone z przekaźnikiem kontroli faz, ale jego zadanie jest inne. Nie tylko wykrywa problem, ale również wybiera fazę, z której ma być zasilany odbiornik jednofazowy. Jeśli jedna faza zanika albo jej parametry są niewłaściwe, przełącznik może przełączyć zasilanie na inną fazę, która w danym momencie spełnia ustawione warunki.
To bardzo praktyczne rozwiązanie w budynkach z instalacją trójfazową, gdzie część ważnych odbiorników pracuje na 230 V. Może chodzić o automatykę, oświetlenie, pompę, system alarmowy, sterowanie bramą, urządzenia techniczne albo wybrane obwody w małej firmie.
Oczywiście przełącznik faz nie zastępuje agregatu ani UPS-a. Jeśli w całym obiekcie nie ma napięcia, nie stworzy zasilania z niczego. Ale jeśli problem dotyczy jednej fazy, urządzenie może pomóc utrzymać pracę odbiornika bez ręcznego przełączania przewodów w rozdzielnicy. W wielu miejscach to wystarczające, aby uniknąć niepotrzebnej przerwy.
Przekaźniki czasowe
Przekaźnik czasowy nie służy przede wszystkim do ochrony, lecz do sterowania. Pozwala włączyć, wyłączyć albo przełączyć odbiornik po określonym czasie. Może realizować opóźnienie załączenia, opóźnienie wyłączenia, impuls, pracę cykliczną lub inne funkcje zależne od modelu.
Najłatwiej wyobrazić sobie to na przykładzie oświetlenia. Po naciśnięciu przycisku światło na klatce schodowej zapala się, a po kilku minutach gaśnie samo. Podobnie może działać wentylator w łazience, który pracuje jeszcze chwilę po wyłączeniu światła. W firmie przekaźnik czasowy może sterować reklamą świetlną, wentylacją, pompą, sygnalizacją albo urządzeniem pomocniczym.
W przemyśle takie przekaźniki są używane do prostych sekwencji. Najpierw uruchamia się jeden element, po chwili drugi, a po zakończeniu procesu jeszcze przez pewien czas działa chłodzenie albo wentylacja. Nie zawsze trzeba do tego rozbudowanego sterownika PLC. Jeśli zadanie jest proste i powtarzalne, dobrze dobrany przekaźnik czasowy bywa tańszym i bardziej przejrzystym rozwiązaniem.
Zegary astronomiczne i tygodniowe
Zegar tygodniowy lub astronomiczny jest bliski automatyce czasowej, ale działa według innej logiki. Nie reaguje tylko na impuls albo pojawienie się zasilania, lecz steruje urządzeniem zgodnie z harmonogramem. Zegar tygodniowy może włączać i wyłączać odbiornik o konkretnych godzinach i dniach. Zegar astronomiczny potrafi dopasować pracę do wschodu i zachodu słońca.
Takie urządzenia są bardzo przydatne przy oświetleniu zewnętrznym, reklamach, podświetleniu elewacji, parkingach, bramach, systemach technicznych i instalacjach, które powinny działać zgodnie z rytmem dnia. Zegar astronomiczny eliminuje potrzebę ciągłego przestawiania godzin w różnych porach roku. To drobna rzecz, ale w codziennej eksploatacji daje dużą wygodę.
W budynkach komercyjnych i wspólnotach mieszkaniowych sterowanie czasowe pozwala ograniczyć zużycie energii. Oświetlenie nie pracuje wtedy, gdy nie jest potrzebne, a użytkownik nie musi pamiętać o ręcznym wyłączaniu.
Ograniczniki prądu i mocy
Ograniczniki prądu i mocy odpowiadają za kontrolę obciążenia instalacji. Ich rola staje się szczególnie ważna tam, gdzie moc przyłączeniowa jest ograniczona albo gdzie trzeba pilnować, aby odbiorniki nie przekraczały ustalonych wartości.
W domu może to dotyczyć instalacji, w której jednoczesna praca kilku dużych urządzeń powoduje przeciążenie. W małej firmie ogranicznik mocy może pomagać kontrolować pracę urządzeń grzewczych, maszyn, sprzętu kuchennego albo warsztatowego. W obiektach technicznych takie urządzenie pozwala uporządkować zarządzanie obciążeniem i uniknąć nieplanowanego wyłączenia zasilania.
Warto podkreślić, że ogranicznik mocy nie jest “karą” dla użytkownika. Dobrze ustawiony działa jak strażnik instalacji. Jeśli obciążenie przekracza rozsądny poziom, urządzenie reaguje wcześniej, zanim problem stanie się poważniejszy. W niektórych układach może odłączać mniej ważne odbiorniki, aby utrzymać pracę kluczowych urządzeń.
Przekaźniki prądowe
Przekaźnik prądowy kontroluje wartość prądu w obwodzie. Może reagować na przekroczenie ustawionego progu, zbyt niski pobór albo zmianę, która wskazuje na nieprawidłową pracę urządzenia. Taki pomiar jest przydatny wtedy, gdy z samego napięcia nie da się ocenić, czy odbiornik działa poprawnie.
Przykładem może być pompa. Jeśli pobiera zbyt duży prąd, może być przeciążona. Jeśli prąd nagle spada albo jest podejrzanie niski, urządzenie może pracować bez obciążenia albo nie wykonywać swojej funkcji. Podobnie w maszynach i wentylatorach kontrola prądu pomaga rozpoznać nietypowe warunki pracy.
Przekaźniki prądowe często współpracują z przekładnikami prądowymi, gdy trzeba mierzyć większe obciążenia. Dzięki temu urządzenie kontrolne nie musi bezpośrednio przenosić wysokiego prądu, a pomiar pozostaje bezpieczniejszy i wygodniejszy w większych instalacjach.
Moduły zabezpieczenia silników elektrycznych
Silnik elektryczny rzadko psuje się bez powodu. Najczęściej wcześniej pojawia się przeciążenie, zanik fazy, asymetria, zbyt ciężki rozruch, blokada wirnika, przegrzewanie albo praca w złych warunkach zasilania. Moduły zabezpieczenia silników mają za zadanie wykrywać takie sytuacje i odłączać napęd zanim dojdzie do poważnego uszkodzenia.
W porównaniu z prostym zabezpieczeniem nadprądowym taki moduł patrzy szerzej na pracę silnika. Może analizować prąd, napięcie, fazy i charakter rozruchu. W bardziej rozbudowanych instalacjach może też przekazywać informacje do systemu automatyki albo monitoringu.
Tego typu urządzenia stosuje się w pompach, wentylatorach, sprężarkach, przenośnikach, maszynach produkcyjnych, instalacjach wodnych i obiektach komunalnych. Tam, gdzie awaria silnika oznacza przestój, ochrona napędu jest po prostu rozsądną inwestycją.
Regulatory i czujniki temperatury
Nie każde urządzenie kontrolne w rozdzielnicy pracuje bezpośrednio z napięciem albo prądem. W wielu instalacjach równie ważna jest temperatura. Regulatory temperatury współpracujące z czujnikami pozwalają sterować ogrzewaniem, chłodzeniem, wentylacją, pracą urządzeń technicznych albo alarmami.
W domowych i komercyjnych zastosowaniach mogą utrzymywać określoną temperaturę pomieszczenia, zasobnika, szafy sterowniczej lub procesu. W przemyśle pomagają pilnować warunków, które mają wpływ na jakość produkcji i bezpieczeństwo urządzeń. W magazynach, chłodniach czy aptekach kontrola temperatury jest nie tylko wygodą, ale często obowiązkiem.
Czujnik dostarcza informację, a regulator decyduje, co zrobić: załączyć grzanie, włączyć chłodzenie, uruchomić wentylator albo wysłać sygnał alarmowy. To dobry przykład automatyki, która jest prosta w założeniu, ale bardzo ważna w praktyce.
Wskaźniki i urządzenia sterujące
Wskaźniki i moduły sterujące nie zawsze zwracają uwagę użytkownika, ale w rozdzielnicy pełnią ważną rolę. Mogą informować o obecności napięcia, stanie faz, pracy obwodu albo pozycji urządzenia. Czasami to właśnie szybka informacja wizualna pozwala elektrykowi lub operatorowi od razu zrozumieć, co dzieje się w instalacji.
W małej rozdzielnicy wskaźnik może wydawać się dodatkiem. W większym obiekcie technicznym brak jasnej sygnalizacji potrafi jednak wydłużyć diagnostykę. Jeśli trzeba szybko sprawdzić, czy zasilanie jest obecne, czy fazy są aktywne albo który obwód pracuje, czytelna sygnalizacja oszczędza czas.
Urządzenia sterujące mogą też pełnić funkcję prostych elementów wykonawczych. W połączeniu z przekaźnikami czasowymi, napięciowymi lub prądowymi tworzą małe, ale praktyczne układy automatyki.
Konwertery interfejsów
W nowoczesnych instalacjach coraz częściej liczy się nie tylko samo sterowanie, ale również komunikacja. Konwertery interfejsów pozwalają łączyć urządzenia pracujące w różnych standardach, na przykład w systemach automatyki przemysłowej, monitoringu, rozdzielnicach i budynkach technicznych.
Dzięki nim dane z urządzeń mogą trafiać do systemu nadrzędnego, komputera, sterownika albo panelu operatorskiego. To ma znaczenie zwłaszcza tam, gdzie użytkownik chce nie tylko widzieć lokalny wskaźnik w rozdzielnicy, ale też zbierać informacje, analizować zdarzenia i reagować zdalnie.
Konwertery nie zastępują przekaźników, ale rozszerzają możliwości całego systemu. Przekaźnik może wykryć problem, moduł sterujący może zareagować, a komunikacja pozwala przekazać informację dalej.
Jak dobrać właściwe urządzenie do zadania
Najrozsądniej zacząć nie od katalogu, ale od pytania: jaki problem chcemy rozwiązać? Jeśli problemem są wahania napięcia w domu, potrzebny będzie przekaźnik napięciowy jednofazowy. Jeśli chodzi o silnik trójfazowy, trzeba myśleć o kontroli faz i ochronie napędu. Jeśli odbiornik ma pracować przez określony czas po naciśnięciu przycisku, właściwy będzie przekaźnik czasowy. Jeśli instalacja jest przeciążana, warto rozważyć ogranicznik prądu lub mocy.
Drugie pytanie dotyczy warunków pracy. Inaczej dobiera się urządzenie do jednego odbiornika, inaczej do grupy obwodów, a jeszcze inaczej do maszyny lub procesu technologicznego. Liczy się napięcie, prąd, moc, sposób montażu, liczba faz, typ odbiornika, wymagany czas reakcji i możliwość współpracy z innymi elementami.
Trzecie pytanie brzmi: kto będzie obsługiwał instalację po montażu? W domu ważna jest prostota i czytelność. W firmie liczy się niezawodność i łatwa diagnostyka. W przemyśle dochodzą wymagania dotyczące komunikacji, rejestracji zdarzeń, dokładności pomiarów i integracji z systemem sterowania.
Dlaczego nie warto wybierać wyłącznie po cenie
W urządzeniach automatyki cena jest ważna, ale nie powinna być jedynym kryterium. Zbyt prosty moduł może nie mieć funkcji, która w danej instalacji jest kluczowa. Zbyt rozbudowany może być niepotrzebnie drogi i trudniejszy w konfiguracji. Najlepszy wybór to taki, który pasuje do realnego zadania.
Warto patrzeć na zakres ustawień, sposób sygnalizacji, dopuszczalne obciążenie, możliwość montażu na szynie DIN, dokumentację, gwarancję i dostępność wsparcia technicznego. W przypadku instalacji firmowych oraz przemysłowych znaczenie ma także powtarzalność dostaw. Jeśli urządzenie będzie stosowane w wielu projektach, dobrze, aby producent oferował spójny katalog rozwiązań.
Dobór przekaźnika lub urządzenia kontrolnego powinien być częścią szerszego myślenia o instalacji. Chodzi nie tylko o to, aby coś zadziałało dzisiaj, ale też o to, aby instalacja była zrozumiała, bezpieczna i łatwa w utrzymaniu za kilka lat.
Podsumowanie
Przekaźniki i urządzenia kontroli są niewielkimi elementami, ale ich znaczenie w instalacji jest duże. Przekaźniki napięciowe chronią przed nieprawidłowym zasilaniem, trójfazowe moduły kontroli pilnują pracy faz, przełączniki faz pomagają utrzymać zasilanie ważnych odbiorników, przekaźniki czasowe sterują pracą urządzeń według czasu, a ograniczniki prądu i mocy kontrolują obciążenie instalacji.
Do tego dochodzą moduły zabezpieczenia silników, regulatory temperatury, czujniki, wskaźniki, urządzenia sterujące oraz konwertery interfejsów. Każda grupa odpowiada za inny fragment pracy instalacji, ale razem tworzą system, który może być znacznie bezpieczniejszy, wygodniejszy i bardziej przewidywalny.
Najważniejsze jest dobranie urządzenia do konkretnego zadania. Dobrze zaprojektowana automatyka nie musi być przesadnie skomplikowana. Czasami wystarczy jeden właściwy przekaźnik, aby uniknąć awarii, oszczędzić energię albo uprościć codzienną obsługę instalacji. W bardziej wymagających obiektach kilka takich urządzeń może stworzyć spójny układ ochrony i sterowania, który realnie wpływa na stabilność pracy całego systemu.
