Gdy magnes porusza się względem cewki, w przewodzie może pojawić się napięcie, choć nie podłączono do niego żadnego źródła zasilania. To właśnie prawo Faradaya wyjaśnia, skąd bierze się ten efekt, jak obliczyć indukowaną siłę elektromotoryczną oraz dlaczego ta sama zasada napędza transformatory, generatory i część urządzeń stosowanych w energetyce.
Najważniejsze zależności, które trzeba zapamiętać
- Zmiana strumienia magnetycznego wywołuje napięcie indukowane.
- Podstawowy wzór ma postać ε = -ΔΦ/Δt, a dla cewki z wieloma zwojami ε = -NΔΦ/Δt.
- Im szybsza zmiana pola i im więcej zwojów, tym większa wartość napięcia.
- Znak minus wynika z reguły Lenza, czyli przeciwdziałania zmianie strumienia.
- Prawo wykorzystują między innymi transformatory, prądnice, silniki, liczniki energii i czujniki.
Co dokładnie opisuje prawo indukcji Faradaya
Prawo mówi, że w obwodzie pojawia się siła elektromotoryczna indukcji, gdy zmienia się strumień pola magnetycznego przechodzący przez powierzchnię ograniczoną tym obwodem. Siła elektromotoryczna, oznaczana symbolem ε, jest napięciem wymuszającym przepływ prądu, jeśli obwód pozostaje zamknięty.
Strumień magnetyczny opisuje, ile pola magnetycznego przechodzi przez daną powierzchnię. Dla jednorodnego pola można go zapisać jako Φ = B × A × cos α, gdzie B oznacza indukcję magnetyczną, A powierzchnię, a α kąt między kierunkiem pola i prostopadłą do powierzchni.
Zmiana strumienia może nastąpić na kilka sposobów. Można przesunąć magnes, zmienić natężenie pola, obrócić cewkę albo zmienić jej powierzchnię. Z mojego doświadczenia wynika, że początkujący najczęściej skupiają się wyłącznie na ruchu magnesu, choć sam ruch nie jest konieczny. Liczy się zmiana strumienia w czasie.
Kiedy prąd faktycznie popłynie
W otwartej cewce może pojawić się napięcie indukowane, ale nie popłynie trwały prąd, ponieważ obwód nie ma zamkniętej drogi dla ładunków. Po zamknięciu obwodu natężenie zależy także od jego rezystancji, zgodnie z zależnością I = ε/R.
To ważne rozróżnienie przy pomiarach. Multimetr podłączony do otwartych zacisków może wskazać napięcie, ale nie oznacza to jeszcze, że układ dostarcza użyteczną moc. Do tego potrzebne są zarówno napięcie, jak i możliwość przepływu prądu.
Jak czytać wzór i rozumieć znak minus
Dla pojedynczego zwoju prawo zapisuje się najczęściej jako ε = -ΔΦ/Δt. W cewce mającej N zwojów każdy zwój uczestniczy w indukcji, dlatego stosuje się wzór ε = -NΔΦ/Δt. Wartość bezwzględna mówi, jak duże napięcie powstanie, a znak określa jego kierunek względem przyjętej orientacji obwodu.
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| ε | siła elektromotoryczna indukcji | wolt |
| N | liczba zwojów cewki | bez jednostki |
| Φ | strumień magnetyczny | weber |
| t | czas zmiany strumienia | sekunda |
Znak minus jest matematycznym zapisem reguły Lenza. Prąd indukowany tworzy pole magnetyczne, które przeciwdziała zmianie powodującej jego powstanie. Jeśli magnes zbliża się do cewki, cewka wytwarza pole odpychające magnes. Gdy magnes się oddala, kierunek prądu zmienia się tak, aby ograniczać jego oddalanie.
Nie oznacza to, że układ „zatrzymuje” zmianę całkowicie. Oznacza tylko, że energia potrzebna do wytworzenia prądu musi pochodzić z pracy wykonanej z zewnątrz. Im silniej próbujemy zmienić strumień, tym większy opór elektrodynamiczny możemy odczuć. To praktyczny przejaw zasady zachowania energii.
Gdzie spotykamy indukcję elektromagnetyczną

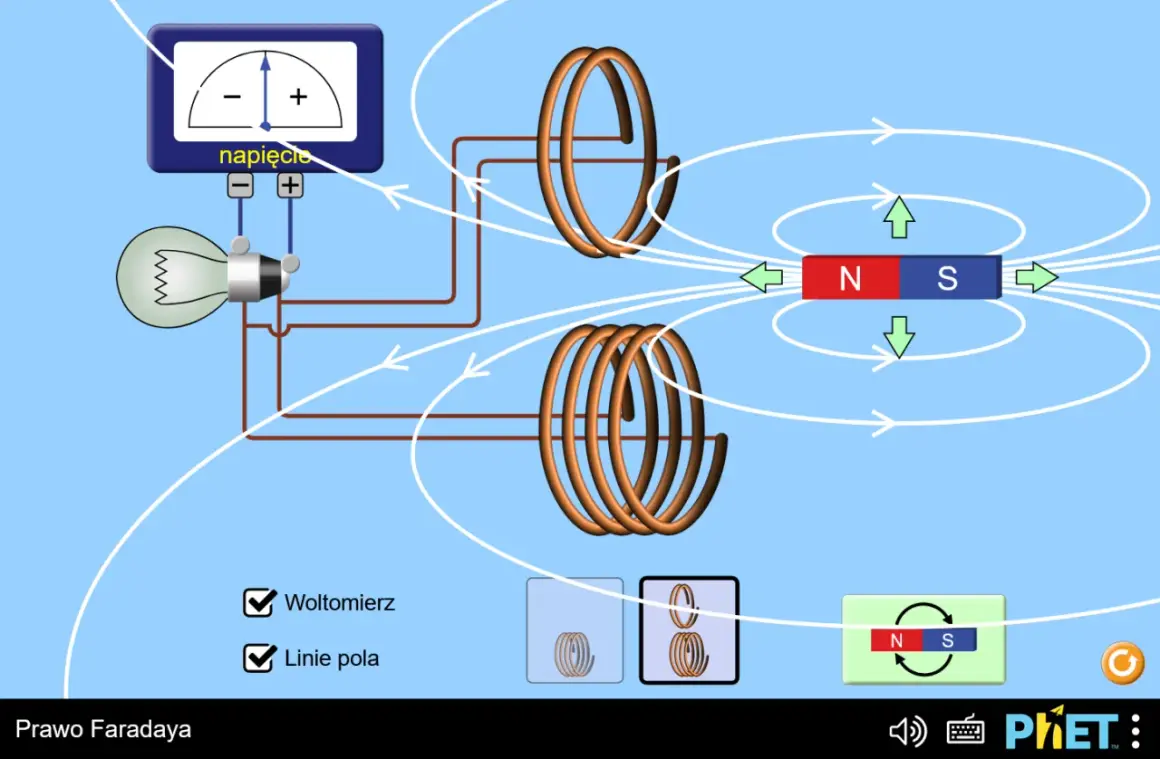

Najprostszy eksperyment polega na wsunięciu magnesu do cewki i jego szybkim wysunięciu. Galwanometr wychyli się w jedną stronę przy wsuwaniu magnesu, a w przeciwną przy jego wysuwaniu. Gdy magnes pozostaje nieruchomy, wskazanie wraca do zera, nawet jeśli pole magnetyczne nadal jest silne.
Transformator

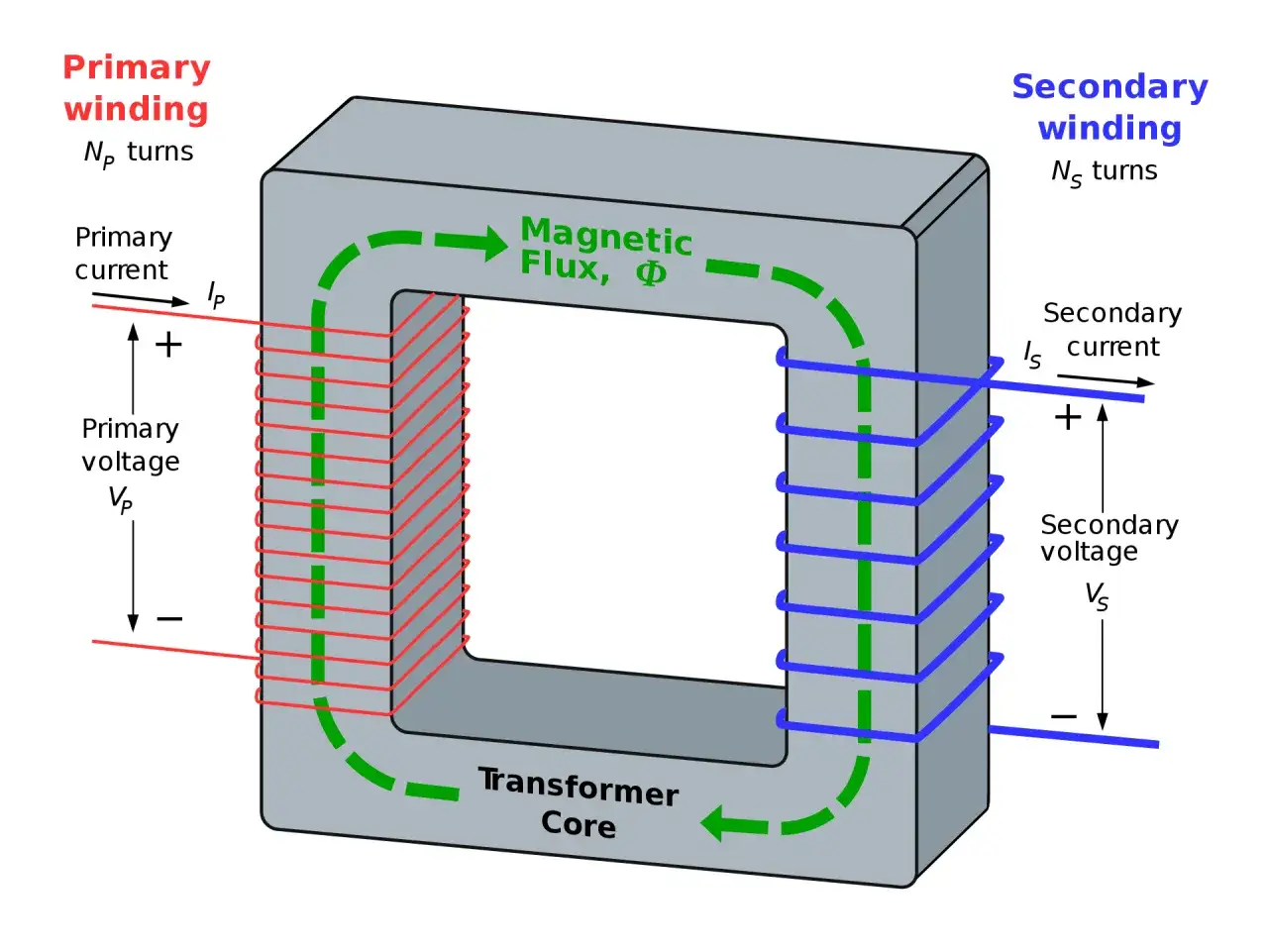

W transformatorze prąd przemienny w uzwojeniu pierwotnym tworzy zmienne pole magnetyczne w rdzeniu. To pole zmienia strumień przechodzący przez uzwojenie wtórne i indukuje w nim napięcie. Stosunek napięć w przybliżeniu odpowiada stosunkowi liczby zwojów U₂/U₁ ≈ N₂/N₁.
Dlatego transformator może podwyższać albo obniżać napięcie, ale nie działa w typowej postaci ze stałym prądem stałym. Bez zmiany strumienia nie ma ciągłej indukcji. W energetyce właśnie ta właściwość pozwala przesyłać energię przy wysokim napięciu i ograniczać straty w przewodach.
Generator i prądnica
W generatorze energia mechaniczna obraca uzwojenie lub magnes w polu magnetycznym. Zmiana kąta i strumienia powoduje powstanie napięcia, a po podłączeniu odbiornika także prądu. Tak działa podstawowa zasada wytwarzania energii elektrycznej w elektrowniach, niezależnie od tego, czy wirnik napędza turbina wodna, wiatrowa czy parowa.
Przeczytaj również: Zarobki elektryka w Szwajcarii: Ile zarobisz "na rękę"?
Urządzenia codziennego użytku
Indukcja pojawia się również w ładowarkach bezprzewodowych, płytach indukcyjnych, przekładnikach prądowych i czujnikach położenia. W instalacjach fotowoltaicznych sama produkcja energii przez moduły zachodzi dzięki efektowi fotowoltaicznemu, a nie prawu Faradaya. Zjawisko indukcji ma jednak znaczenie w transformatorach, falownikach i elementach sieci elektroenergetycznej.
Przykład obliczeniowy z cewką
Załóżmy, że cewka ma 200 zwojów. Strumień magnetyczny przypadający na jeden zwój zmienia się z 0,001 Wb do 0,004 Wb w czasie 0,1 s. Zmiana wynosi więc 0,003 Wb.
Podstawiamy dane do wzoru:
|ε| = N × |ΔΦ| / Δt
|ε| = 200 × 0,003 Wb / 0,1 s = 6 V
Średnia wartość indukowanego napięcia wynosi zatem 6 V. Kierunek napięcia zależy od tego, czy strumień rośnie, czy maleje, oraz od przyjętego kierunku obiegu cewki. W zadaniach szkolnych często wystarcza wartość bezwzględna, ale w praktyce kierunek ma znaczenie przy podłączaniu uzwojeń i synchronizacji źródeł.
Ten przykład pokazuje dwie rzeczy. Po pierwsze, podwojenie liczby zwojów podwoiłoby napięcie przy tych samych warunkach. Po drugie, skrócenie czasu zmiany strumienia także zwiększyłoby napięcie, dlatego szybki ruch magnesu daje wyraźniejszy impuls niż powolne przesuwanie go w tej samej odległości.
Co najczęściej prowadzi do błędnej interpretacji
Najczęstszy błąd polega na założeniu, że do indukcji wystarczy obecność magnesu. Stałe pole magnetyczne nie musi wywoływać napięcia. Potrzebna jest jego zmiana względem obwodu, zmiana położenia, orientacji, powierzchni albo wartości pola.
- Silniejsze pole nie zawsze oznacza większe napięcie. Jeśli pole się nie zmienia, napięcie indukowane może być równe zeru.
- Więcej zwojów nie rozwiązuje każdego problemu. Zwiększa napięcie, ale także rezystancję drutu i może zwiększyć straty.
- Strumień to nie to samo co indukcja B. Liczy się również powierzchnia cewki i jej ustawienie względem pola.
- Napięcie nie jest równoznaczne z mocą. O użytecznej mocy decydują także natężenie, rezystancja i sprawność układu.
- Częstotliwość zmiany ma znaczenie. Przy prądzie przemiennym szybsze zmiany strumienia zwykle prowadzą do większych wartości napięcia indukowanego.
W praktycznych układach dochodzą jeszcze opory uzwojeń, straty w rdzeniu, nasycenie magnetyczne i niedoskonałe sprzężenie między cewkami. Dlatego wynik z prostego wzoru jest często wartością idealną lub średnią, a rzeczywiste urządzenie może osiągać nieco gorsze parametry.
Dlaczego ta zasada jest ważna w energetyce
Bez indukcji elektromagnetycznej trudno wyobrazić sobie współczesny system elektroenergetyczny. Generatory zamieniają ruch na energię elektryczną, transformatory dopasowują napięcie do przesyłu i odbiorników, a przekładniki umożliwiają pomiar dużych prądów bez bezpośredniego włączania aparatury pomiarowej w główny obwód.
W instalacji domowej użytkownik zwykle nie obserwuje samego zjawiska, ale korzysta z jego skutków. Napięcie dostarczone do budynku wcześniej przechodzi przez wiele etapów transformacji, a część urządzeń sterujących energią z fotowoltaiki wykorzystuje elementy magnetyczne pracujące według tej samej zasady.
Moim zdaniem najważniejsza praktyczna lekcja brzmi tak: nie wystarczy znać wzór. Trzeba umieć wskazać, co się zmienia, w jakim czasie i przez jaką liczbę zwojów. Dopiero wtedy można poprawnie ocenić, czy układ wytworzy napięcie, jaki będzie jego kierunek i jakie ograniczenia pojawią się w realnym urządzeniu.
Od prostego wzoru do poprawnej oceny układu
Prawo indukcji Faradaya opisuje związek między zmianą strumienia magnetycznego a powstaniem napięcia. Przy analizie dowolnego układu zaczynam od trzech pytań: czy strumień się zmienia, jak szybko to następuje i ile zwojów obejmuje pole. Ten prosty schemat wystarcza, aby zrozumieć działanie cewki, transformatora, generatora oraz wielu urządzeń spotykanych w energetyce.
Jeżeli do obliczeń dochodzi rzeczywisty sprzęt, uwzględniam jeszcze rezystancję uzwojeń, straty i warunki pracy. Dzięki temu wynik nie jest tylko poprawny na papierze, ale pomaga przewidzieć, jak urządzenie zachowa się w praktycznej instalacji.
