W świecie elektryki, podobnie jak w wielu innych dziedzinach, precyzja terminologiczna jest kluczem do bezpieczeństwa i prawidłowego funkcjonowania instalacji. Szczególnie podczas planowania budowy domu czy montażu systemu fotowoltaicznego, możemy natknąć się na terminy, które brzmią podobnie, ale mają odmienne znaczenie mam tu na myśli "rozdzielnicę" i "rozdzielnię". Zrozumienie tej subtelnej, lecz istotnej różnicy pozwoli uniknąć nieporozumień i zapewni, że komunikacja z fachowcami będzie klarowna.
Rozdzielnica to urządzenie, rozdzielnia to miejsce klucz do zrozumienia terminologii elektrycznej
- Rozdzielnica to technicznie poprawne określenie na urządzenie służące do rozdziału energii elektrycznej, np. domową skrzynkę z bezpiecznikami.
- Rozdzielnia to szersze pojęcie, oznaczające wydzielone pomieszczenie lub miejsce, w którym instalowane są rozdzielnice i inne urządzenia elektroenergetyczne.
- W mowie potocznej terminy te są często mylone, jednak dla precyzji i bezpieczeństwa kluczowe jest rozróżnienie ich znaczenia.
- W instalacjach fotowoltaicznych występują dedykowane rozdzielnice DC i AC, pełniące specyficzne funkcje zabezpieczające.
- Poprawne nazewnictwo ma praktyczne znaczenie w komunikacji z fachowcami, zakupach sprzętu oraz czytaniu projektów instalacji.
Rozdzielnica czy rozdzielnia: rozstrzygamy dylemat w polskiej elektryce
Dlaczego tak łatwo jest pomylić te dwa terminy? Cóż, język polski bywa pod tym względem zdradliwy, a w mowie potocznej często używamy słów w sposób, który odbiega od ich ścisłego, technicznego znaczenia. W przypadku "rozdzielnicy" i "rozdzielni" sytuacja jest podobna. Wielu z nas, mówiąc o domowej skrzynce z bezpiecznikami, intuicyjnie używa słowa "rozdzielnia", podczas gdy technicznie poprawne jest określenie "rozdzielnica". Ta drobna różnica może wydawać się nieistotna, ale w kontekście budowy, instalacji elektrycznych czy coraz popularniejszej fotowoltaiki, precyzja jest na wagę złota. Odpowiednie nazewnictwo zapewnia, że elektryk, projektant czy sprzedawca dokładnie zrozumieją, o co nam chodzi, co przekłada się na bezpieczeństwo i prawidłowe wykonanie prac.
Fachowcy i normy: precyzyjne definicje kluczem do zrozumienia

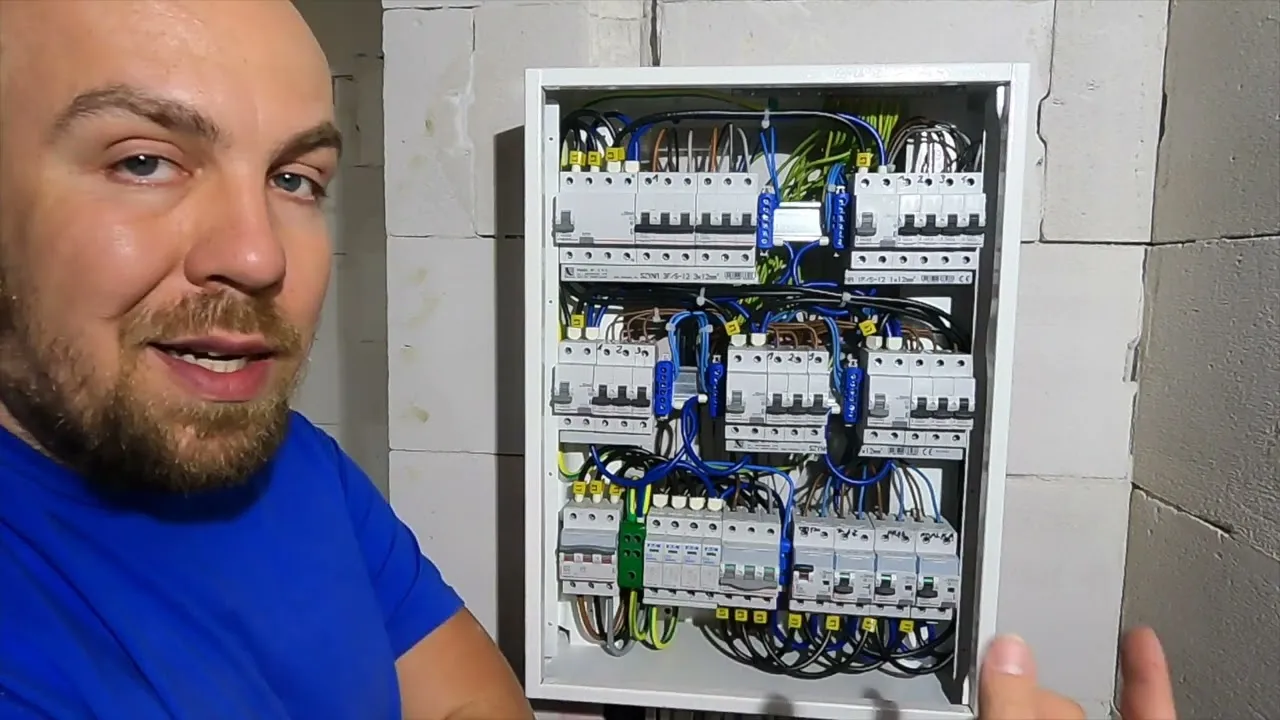

Zgodnie z techniczną terminologią i normami, takimi jak PN-EN 61439, rozdzielnica elektryczna to nic innego jak zestaw aparatury łączeniowej, sterowniczej, zabezpieczającej i pomiarowej, którego głównym zadaniem jest rozdział energii elektrycznej. Pomyśl o niej jak o sercu domowej instalacji to właśnie tam trafia prąd z zewnątrz i stamtąd jest dystrybuowany do poszczególnych obwodów. Może to być niewielka, plastikowa skrzynka ukryta w ścianie, zawierająca kilka bezpieczników, ale także rozbudowana, metalowa szafa w centrum przemysłowym, zarządzająca energią dla całej fabryki. Kluczowe jest to, że mówimy o konkretnym urządzeniu.
Z drugiej strony mamy rozdzielnię. To pojęcie jest znacznie szersze i odnosi się przede wszystkim do miejsca lub wydzielonego pomieszczenia. W tym miejscu zainstalowane są właśnie rozdzielnice, ale także inne, często większe urządzenia elektroenergetyczne. Wyobraź sobie na przykład stację transformatorową to właśnie jest przykład rozdzielni w dużej skali. W kontekście domowym, jeśli mielibyśmy mówić o rozdzielni, mogłoby to oznaczać specjalnie przygotowane pomieszczenie techniczne, w którym znajduje się nie tylko rozdzielnica, ale być może także inne elementy instalacji.
Krótko mówiąc: rozdzielnica to urządzenie, a rozdzielnia to miejsce. To podstawowa zasada, która powinna rozwiać większość wątpliwości.
Kluczowe różnice, które rozwieją twoje wątpliwości
Różnica między rozdzielnicą a rozdzielnią tkwi przede wszystkim w skali i funkcji. Rozdzielnica jest elementem wykonawczym, urządzeniem, które fizycznie rozdziela prąd. Może być mała taka jak skrzynka z bezpiecznikami w mieszkaniu, albo większa jak szafa sterownicza w firmie. Rozdzielnia natomiast to pojęcie odnoszące się do całego systemu lub obiektu, na przykład wspomnianej wcześniej stacji transformatorowej, która jest miejscem, gdzie znajduje się wiele rozdzielnic i innych kluczowych dla dystrybucji energii elementów.
Kolejnym sposobem na zrozumienie tej różnicy jest spojrzenie na jej zawartość i lokalizację. W rozdzielnicy znajdziemy aparaturę wyłączniki, bezpieczniki, styczniki, przekaźniki. To właśnie te elementy wykonują pracę związaną z dystrybucją i zabezpieczeniem energii. Rozdzielnia z kolei definiowana jest przez przestrzeń, przez miejsce, w którym te urządzenia są umieszczone. To przestrzeń, która jest dedykowana instalacjom elektroenergetycznym.
Skąd więc biorą się te nieporozumienia? Jak już wspomniałem, język potoczny często upraszcza rzeczywistość. W codziennej rozmowie, kiedy mówimy o skrzynce z bezpiecznikami, która wisi na ścianie w naszym domu, naturalne jest, że używamy słowa "rozdzielnia". Jest to wygodne i zrozumiałe dla większości ludzi. Jednak z punktu widzenia elektryka czy inżyniera, jest to nieprecyzyjne. Branża elektryczna opiera się na ścisłych definicjach, a używanie poprawnej terminologii jest fundamentem bezpieczeństwa i profesjonalizmu.
Poprawne nazewnictwo: dlaczego ma praktyczne znaczenie?
Używanie poprawnej terminologii to nie tylko kwestia akademickiej precyzji. Ma to realne, praktyczne znaczenie w codziennej pracy. Kiedy rozmawiasz z elektrykiem, mówiąc o "rozdzielnicy", masz pewność, że obie strony rozumieją, iż chodzi o konkretne urządzenie, które ma zostać zainstalowane lub zmodernizowane. To zapobiega nieporozumieniom, które mogłyby prowadzić do błędnych zakupów, nieprawidłowego montażu, a w skrajnych przypadkach nawet do zagrożenia bezpieczeństwa. Precyzyjne nazewnictwo gwarantuje, że usługa zostanie wykonana dokładnie tak, jak tego oczekujemy.
Kiedy wybierasz się do hurtowni elektrycznej po potrzebne materiały, pamiętaj o tej różnicy. Jeśli potrzebujesz skrzynki z bezpiecznikami, wyłącznikami i innymi aparatami, szukaj rozdzielnicy. Termin "rozdzielnia" w kontekście zakupu konkretnego produktu będzie po prostu nieadekwatny. Sprzedawcy i doradcy techniczni w hurtowniach posługują się terminologią branżową, więc użycie poprawnego słowa ułatwi im dobranie odpowiedniego asortymentu.
Znajomość tych terminów jest również nieoceniona przy czytaniu projektów instalacji elektrycznych. Projekty, zwłaszcza te skomplikowane, jak instalacje fotowoltaiczne, są pisane językiem technicznym. Zrozumienie, że w projekcie mowa jest o konkretnej rozdzielnicy DC lub AC, a nie o jakimś bliżej nieokreślonym "miejscu", pozwala na prawidłową interpretację dokumentacji. To z kolei minimalizuje ryzyko błędów wykonawczych, które mogą być kosztowne i czasochłonne do naprawienia.
Rozdzielnica w nowoczesnej instalacji fotowoltaicznej: co musisz wiedzieć?

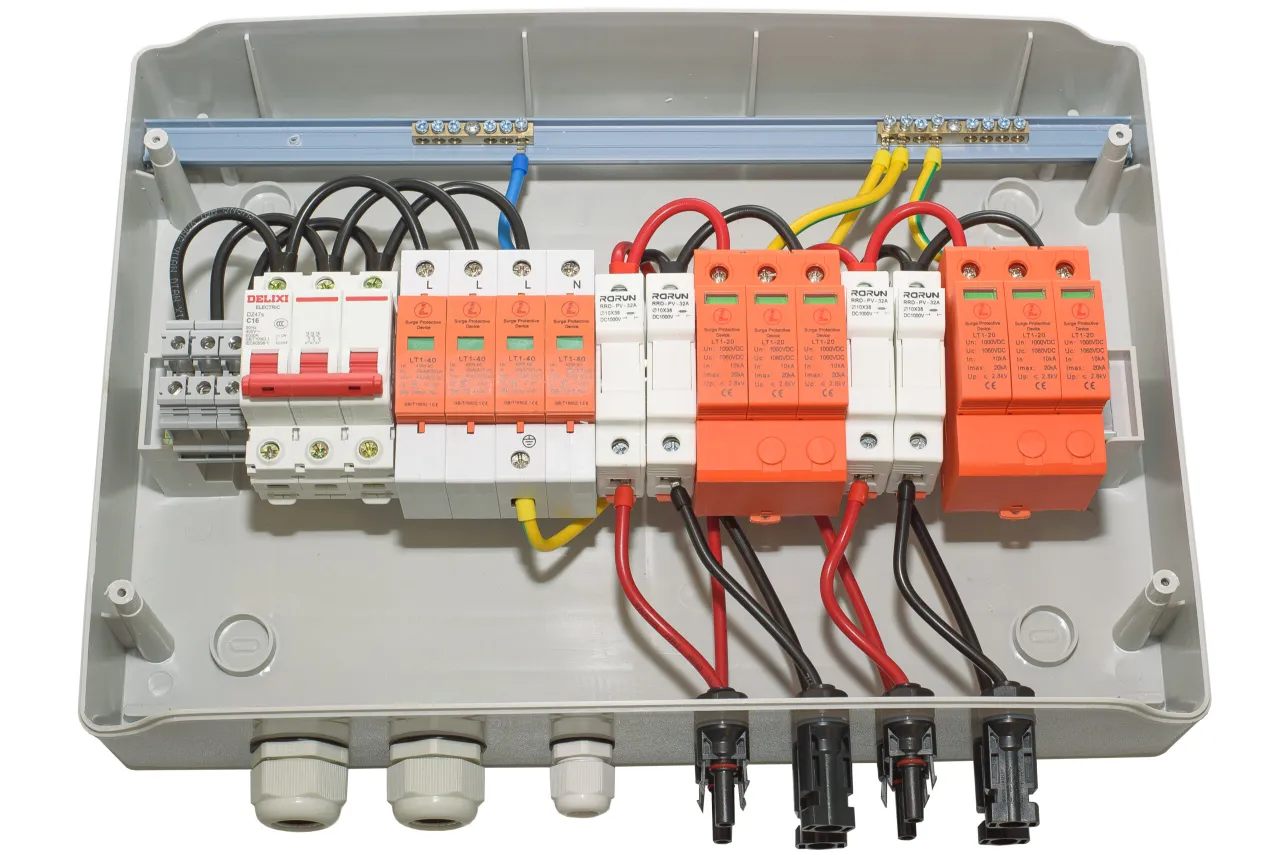

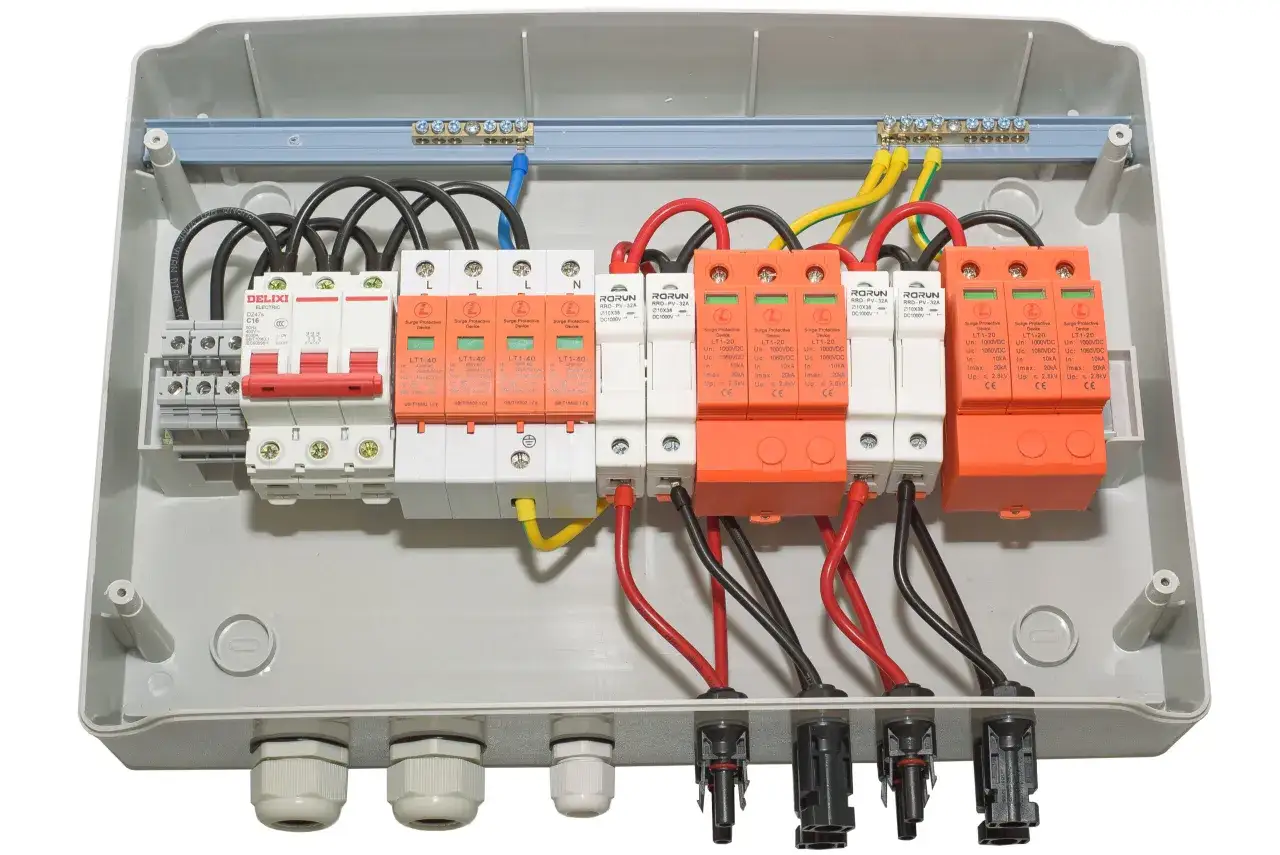

W kontekście instalacji fotowoltaicznych, rola rozdzielnic staje się jeszcze bardziej złożona i krytyczna. System PV wymaga zazwyczaj dwóch kluczowych rozdzielnic: rozdzielnicy DC oraz rozdzielnicy AC. Rozdzielnica DC znajduje się między panelami fotowoltaicznymi a falownikiem. Jej zadaniem jest zabezpieczenie strony prądu stałego, która jest generowana bezpośrednio przez panele. Znajdują się w niej między innymi ograniczniki przepięć DC oraz rozłączniki, które pozwalają na bezpieczne odłączenie paneli od reszty systemu w razie potrzeby.
Następnie mamy rozdzielnicę AC. Ta znajduje się za falownikiem i pełni rolę interfejsu między instalacją fotowoltaiczną a domową siecią elektryczną oraz publiczną siecią energetyczną. To tutaj prąd stały z paneli, przetworzony przez falownik na prąd przemienny, jest dalej dystrybuowany do odbiorników w domu. Rozdzielnica AC zawiera niezbędne zabezpieczenia dla strony prądu przemiennego, takie jak wyłączniki nadprądowe, wyłączniki różnicowoprądowe oraz ograniczniki przepięć AC. Prawidłowy dobór i montaż tych zabezpieczeń są absolutnie kluczowe dla bezpieczeństwa całej instalacji PV i domu.
- Zabezpieczenia strony DC:
- Ograniczniki przepięć DC (typu 1 lub 2, w zależności od projektu i lokalizacji)
- Rozłączniki DC (umożliwiające bezpieczne odłączenie stringów paneli)
- Bezpieczniki topikowe DC (w niektórych konfiguracjach)
- Zabezpieczenia strony AC:
- Wyłącznik nadprądowy (chroniący przed przeciążeniem i zwarciem)
- Wyłącznik różnicowoprądowy (chroniący przed porażeniem prądem)
- Ogranicznik przepięć AC (typu 1 lub 2, chroniący instalację przed przepięciami z sieci)
Czy każda stara instalacja wymaga nowej rozdzielnicy przy montażu fotowoltaiki? To pytanie, które pojawia się bardzo często. Odpowiedź brzmi: zazwyczaj tak. Wzrost zapotrzebowania na energię, konieczność podłączenia dodatkowych urządzeń (jak falownik) oraz wymogi bezpieczeństwa i norm sprawiają, że modernizacja istniejącej rozdzielnicy lub instalacja nowej jest często nieunikniona. Stare instalacje mogą nie być przystosowane do obciążeń generowanych przez system PV, a ich rozbudowa bez wymiany rozdzielnicy mogłaby być niebezpieczna. Nowoczesne, rozbudowane rozdzielnice są projektowane z myślą o integracji z systemami OZE, co zapewnia bezpieczeństwo i zgodność z obowiązującymi przepisami.
Podsumowanie: używaj terminów jak profesjonalista
| Kiedy mówić "rozdzielnica"? | Kiedy mówić "rozdzielnia"? |
|---|---|
| Gdy mówisz o konkretnym urządzeniu służącym do dystrybucji i zabezpieczania energii elektrycznej (np. domowa skrzynka z bezpiecznikami, szafa sterownicza). | Gdy mówisz o pomieszczeniu lub miejscu, w którym zainstalowane są rozdzielnice i inne urządzenia elektroenergetyczne (np. stacja transformatorowa, wydzielony pokój techniczny). |
Dla domowej skrzynki z bezpiecznikami, technicznie poprawnym określeniem jest rozdzielnica.
Przeczytaj również: Jak podłączyć rozdzielnię elektryczną - schemat i najważniejsze wskazówki
Twoje instalacje elektryczne kluczowe wnioski i dalsze kroki
Mam nadzieję, że teraz kwestia rozróżnienia między "rozdzielnicą" a "rozdzielnią" jest dla Ciebie jasna. Pamiętaj, że rozdzielnica to urządzenie, a rozdzielnia to miejsce ta prosta zasada jest fundamentem poprawnej komunikacji w świecie elektryki i kluczowa dla bezpieczeństwa Twoich instalacji, zwłaszcza tych nowoczesnych, jak fotowoltaika.
- Rozdzielnica to technicznie poprawne określenie na skrzynkę z aparatami elektrycznymi, służącą do dystrybucji energii.
- Rozdzielnia to szersze pojęcie, odnoszące się do pomieszczenia lub obiektu, w którym znajdują się urządzenia elektroenergetyczne.
- W instalacjach fotowoltaicznych kluczowe są dedykowane rozdzielnice DC i AC, wymagające precyzyjnego doboru zabezpieczeń.
- Poprawne nazewnictwo ma praktyczne znaczenie podczas rozmów z fachowcami, zakupów oraz analizy projektów.
Z mojego doświadczenia wynika, że wiele problemów w instalacjach bierze się właśnie z niedoprecyzowania terminologii na etapie planowania i komunikacji. Dlatego tak ważne jest, abyśmy jako inwestorzy czy użytkownicy rozumieli podstawowe pojęcia. Mam nadzieję, że ta wiedza pozwoli Ci pewniej poruszać się w świecie elektryki i świadomie podejmować decyzje dotyczące Twojego domu i instalacji.
A jakie są Twoje doświadczenia z terminologią elektryczną? Czy spotkałeś się z podobnymi nieporozumieniami? Podziel się swoimi przemyśleniami w komentarzach!
