Prawidłowe podłączenie gniazdka decyduje nie tylko o wygodzie, ale przede wszystkim o bezpieczeństwie całej instalacji. W praktyce, jeśli zastanawiasz się, jak podłączyć gniazdko, zacznij nie od samych zacisków, lecz od rodzaju obwodu, oznaczeń przewodów i stanu puszki. Poniżej pokazuję, jak podejść do montażu w polskim domu, czego nie zgadywać i w których sytuacjach lepiej od razu oddać pracę elektrykowi.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Najpierw odłącz obwód i sprawdź brak napięcia dwubiegunowym testerem, nie samym wyłącznikiem.
- W typowej instalacji przewód żółto-zielony to PE, niebieski to N, a brązowy, czarny lub szary to L.
- W Polsce przy gnieździe z bolcem u góry zwyczajowo faza trafia po lewej stronie, ale kieruj się też oznaczeniem producenta.
- Największe ryzyko robią luźne zaciski, brak przewodu ochronnego i praca na starej instalacji TN-C bez rozeznania.
- W nowoczesnym domu gniazda powinny działać w obwodach chronionych RCD 30 mA.
- Jeśli w puszce widać aluminium, nadpalenia albo brak PE, montaż warto oddać specjaliście.
Zacznij od oceny instalacji, a nie od śrubokręta
Ja zawsze zaczynam od odłączenia właściwego zabezpieczenia w rozdzielnicy i potwierdzenia, że w puszce naprawdę nie ma napięcia. Sam wyłącznik to za mało, bo w starszych mieszkaniach obwody bywają słabo opisane, a przewody nie zawsze odpowiadają dzisiejszym standardom kolorystycznym. Dopiero kiedy mam pewność, że instalacja jest odcięta, przechodzę do montażu.
| Rodzaj instalacji | Co zwykle widać w puszce | Co to oznacza | Jak do tego podejść |
|---|---|---|---|
| TN-S lub TN-C-S | Trzy żyły: L, N i PE | Nowocześniejszy i bezpieczniejszy układ | Podłączenie zgodnie z oznaczeniami zacisków |
| TN-C | Dwie żyły, często z PEN | Stara instalacja, w której ochrona działa inaczej niż dziś | Nie robić prowizorycznych mostków bez sprawdzenia układu |
| Brak przewodu ochronnego | Tylko przewód fazowy i neutralny | Gniazdo ze stykiem ochronnym nie ma pełnej ochrony | Rozważyć modernizację obwodu, a nie tylko wymianę osprzętu |
W nowoczesnej instalacji gniazda pracują zwykle w obwodzie zabezpieczonym wyłącznikiem różnicowoprądowym. Materiały edukacyjne z zpe.gov.pl przypominają, że RCD reaguje przy prądzie upływu powyżej 30 mA, czyli właśnie w zakresie ochrony przeciwporażeniowej. Jeśli obwód nie ma skutecznego PE albo widzę ślady przegrzania, traktuję to jako sygnał do zatrzymania prac. Kiedy mam już jasność, z jakim układem pracuję, mogę przejść do przewodów i zacisków bez zgadywania.
Rozpoznaj przewody i zaciski, zanim cokolwiek przykręcisz
W typowym gnieździe spotkasz trzy podstawowe żyły i każda ma swoją rolę. PE to przewód ochronny, zwykle żółto-zielony, N to neutralny, najczęściej niebieski, a L to fazowy, zazwyczaj brązowy, czarny albo szary. Sam kolor pomaga, ale nie daje pełnej pewności, zwłaszcza w instalacjach po przeróbkach, dlatego nie ufam wyłącznie barwie izolacji.
| Oznaczenie | Najczęstszy kolor | Funkcja |
|---|---|---|
| PE | Żółto-zielony | Ochrona użytkownika i obudów urządzeń |
| N | Niebieski | Przewód neutralny w obwodzie jednofazowym |
| L | Brązowy, czarny lub szary | Przewód fazowy, na którym pojawia się napięcie |
Przy gnieździe typu E z bolcem u góry w Polsce przyjęła się praktyka, że faza trafia po lewej stronie, a neutralny po prawej. To nie jest miejsce na sztuczne kombinacje: jeśli producent osprzętu oznaczył zaciski L, N i PE, kieruję się oznaczeniem, a nie własnym przyzwyczajeniem. Dla mnie ważniejsze jest też to, żeby w całym mieszkaniu zachować jeden, konsekwentny układ, bo później każdy pomiar i każda naprawa są po prostu prostsze. Gdy rozpoznanie mam za sobą, mogę przejść do montażu krok po kroku.

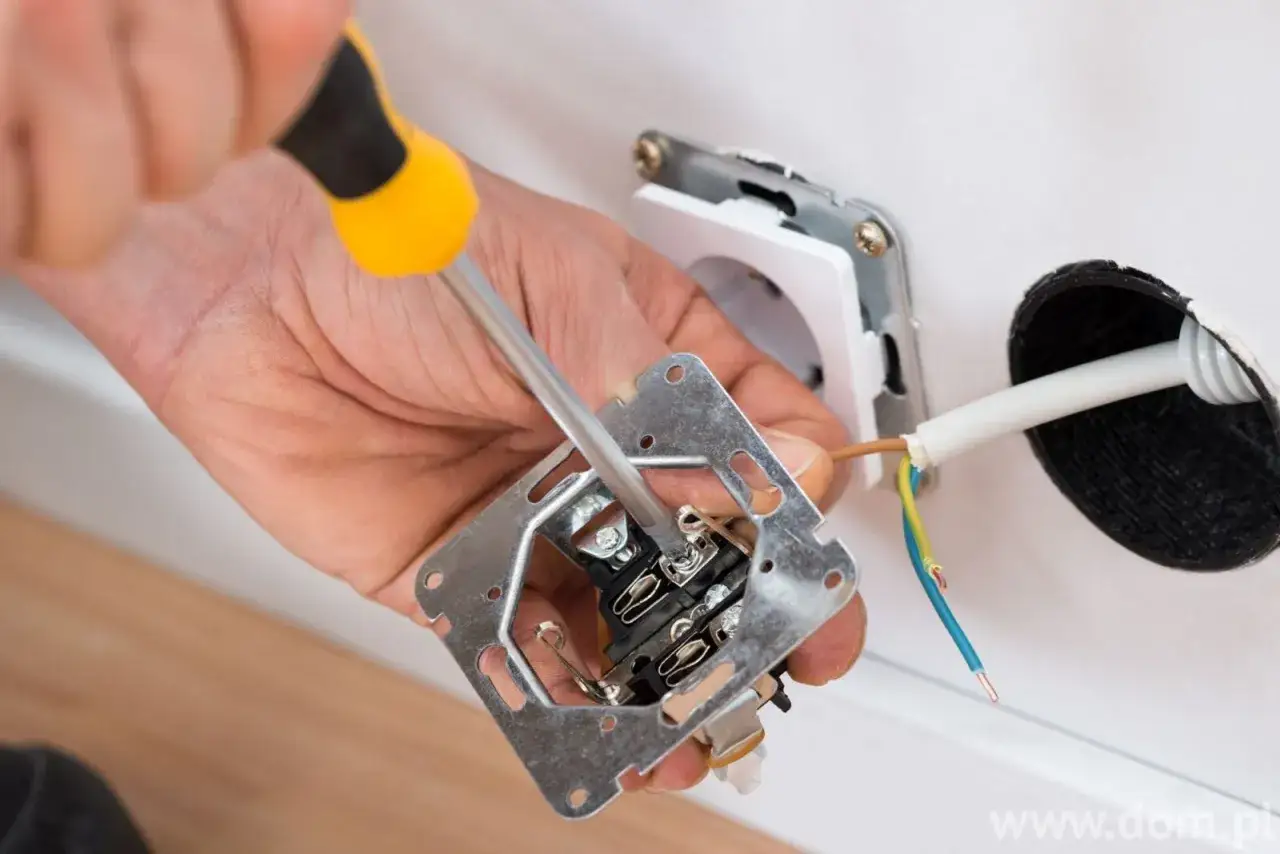

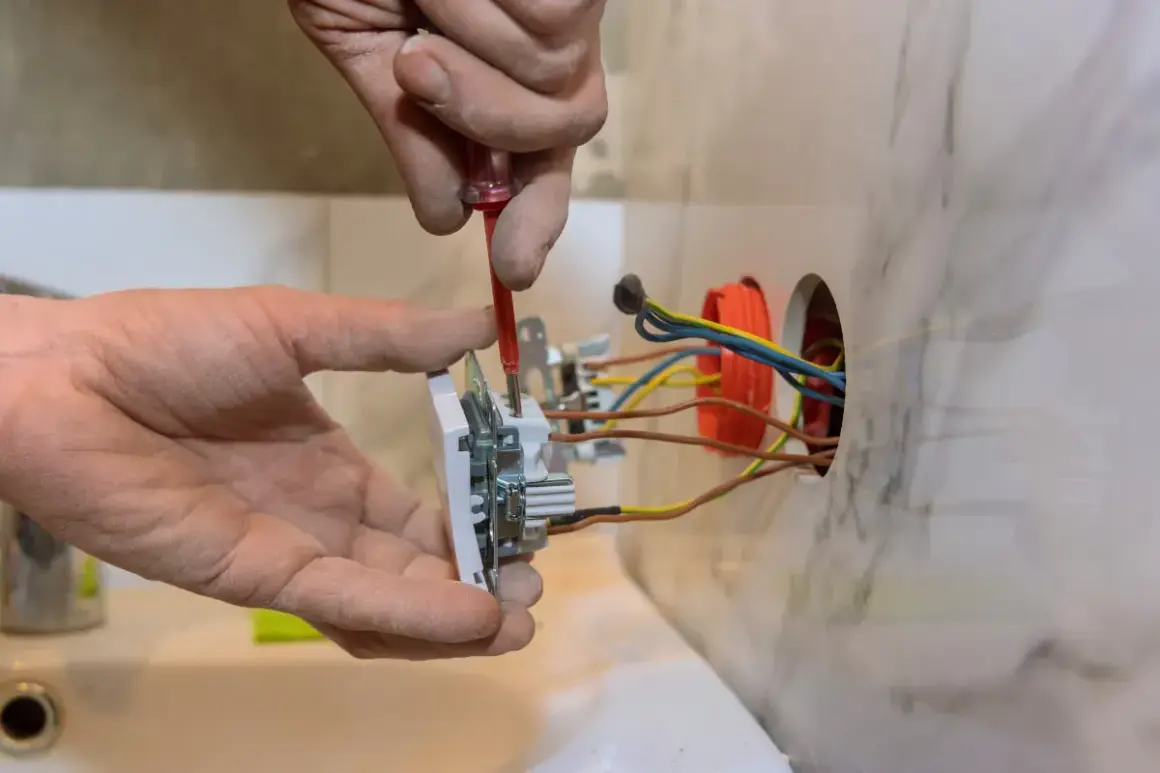

Zamontuj gniazdko w kilku spokojnych krokach
Standardowy montaż w przygotowanej puszce nie jest skomplikowany, ale wymaga porządku i cierpliwości. Ja traktuję każdą żyłę osobno i po każdym etapie sprawdzam, czy nic nie zostało ściśnięte albo pozostawione pod naprężeniem.
- Wyłącz zasilanie właściwego obwodu i sprawdź brak napięcia testerem dwubiegunowym.
- Zdejmij ramkę i mechanizm gniazda, żeby mieć pełny dostęp do zacisków.
- Oczyść końce przewodów i odizoluj je zgodnie z instrukcją producenta osprzętu.
- Podłącz przewód ochronny do zacisku PE, neutralny do N, a fazowy do L.
- Dokręć zaciski mocno, ale bez niszczenia gwintu, i lekko pociągnij za każdą żyłę, by sprawdzić chwyt.
- Ułóż przewody w puszce tak, aby nie były zgniecione i nie tworzyły ciasnych łuków.
- Przykręć mechanizm do puszki i załóż ramkę, pilnując równego osadzenia.
- Włącz zasilanie i sprawdź gniazdo testerem lub przynajmniej pewnym odbiornikiem, obserwując, czy nic się nie grzeje.
W praktyce przewód ochronny dobrze jest prowadzić tak, by był odrobinę dłuższy od pozostałych żył. Jeśli coś pójdzie nie tak i gniazdo zostanie wyrwane, ostatni powinien stracić kontakt właśnie PE, a nie faza. Jeżeli w puszce są tylko dwa przewody albo układ wygląda nietypowo, nie próbuję robić ochrony na skróty, tylko zatrzymuję pracę. Po samej operacji montażu najwięcej problemów wychodzi jednak nie na etapie przykręcania, ale podczas pierwszego uruchomienia i dlatego ten fragment warto potraktować osobno.
Unikaj błędów, które najczęściej psują efekt
Najwięcej awarii nie wynika z samego gniazda, tylko z drobnych niedopatrzeń przy połączeniu przewodów. Państwowa Straż Pożarna na gov.pl zwraca uwagę, że uszkodzone gniazda i listwy trzeba wymieniać od razu, bo przegrzanie może skończyć się pożarem. Z mojego doświadczenia wynika, że większość takich problemów zaczyna się od luźnego styku, zbyt mocno upchanych żył albo błędnego założenia, że kolor przewodu zawsze mówi prawdę.
| Błąd | Co się dzieje | Jak zrobić to lepiej |
|---|---|---|
| Podłączenie przewodów wyłącznie po kolorze | Łatwo pomylić żyły w starej instalacji | Najpierw potwierdzić brak napięcia i zidentyfikować przewody |
| Luźny zacisk | Styk się grzeje, a po czasie może zacząć iskrzyć | Dokręcić zgodnie z instrukcją i sprawdzić, czy przewód nie wysuwa się z zacisku |
| Brak przewodu ochronnego przy gnieździe ze stykiem ochronnym | Utrata ochrony przeciwporażeniowej | Nie udawać ochrony mostkiem bez rozpoznania układu instalacji |
| Prowizoryczne mostkowanie w starej instalacji TN-C | Ryzyko błędnego zerowania i nieprawidłowej ochrony | Traktować to jako temat dla elektryka, nie dla szybkiej naprawy |
| Zbyt dużo przewodów upchniętych w małej puszce | Izolacja się gniecie, a mechanizm nie siada równo | Użyć głębszej puszki albo lepszego osprzętu |
| Wkładanie przewodów aluminiowych bez oceny stanu | Połączenie bywa nietrwałe i problematyczne | Sprawdzić kompatybilność osprzętu i stan żył przed montażem |
Najsłabszym miejscem jest zwykle nie samo gniazdo, tylko detal, którego nie widać po założeniu ramki. Jeśli po uruchomieniu czuć ciepło, widać luz albo słychać trzaski, nie uznaję pracy za skończoną. Wtedy lepiej wrócić do połączenia od razu, niż czekać, aż problem pokaże się przy większym obciążeniu. To prowadzi do najważniejszej granicy: kiedy montaż przestaje być prostą wymianą osprzętu.
W tych sytuacjach lepiej wezwać elektryka
Są takie momenty, w których dokładanie kolejnego gniazda nie jest już drobną czynnością, tylko częścią większej modernizacji instalacji. Ja nie kończę pracy sam, jeśli mam do czynienia ze starą instalacją TN-C, stopioną izolacją, aluminium, brakiem przewodu PE albo gniazdem w miejscu narażonym na wilgoć. W takich przypadkach ryzyko błędu jest po prostu zbyt duże w stosunku do zysku z szybkiego montażu.
- W puszce widzisz tylko dwa przewody i nie jesteś pewien, jak pracuje PEN.
- Osprzęt ma nadpalenia, luźne elementy albo ślady wcześniejszego grzania.
- Gniazdo ma być montowane w łazience, kuchni, pralni lub przy zlewie.
- Chcesz dołożyć kolejne punkty do jednego obwodu i nie masz pewności, czy nie będzie przeciążenia.
- W rozdzielnicy nie ma jasnego opisu obwodów albo zabezpieczenia są nieczytelne.
W praktyce montaż pojedynczego gniazda bywa tylko małym elementem większej naprawy, a nie osobnym zadaniem. Jeśli obwód wymaga rozdzielenia, poprawy uziemienia albo wymiany części przewodów, warto potraktować to jak inwestycję w porządek całej instalacji, a nie jak kosmetyczną poprawkę. Dobrze zrobiony rozdział energii w domu zaczyna się właśnie od takich punktów, bo gniazdo ma działać stabilnie niezależnie od tego, czy podłączasz do niego lampę, ładowarkę, czy mocniejsze urządzenie. Kiedy mam pewność, że wszystko jest poprawnie osadzone i bezpieczne, sprawdzam jeszcze kilka rzeczy, które zwykle wychodzą dopiero po pierwszych dniach używania.
Po montażu sprawdzam jeszcze rzeczy, które najczęściej wychodzą później
Po włączeniu zasilania nie kończę pracy od razu. Najpierw sprawdzam, czy mechanizm siedzi równo w puszce, czy wtyczka wchodzi bez niepokojącego luzu i czy po kilku minutach pracy z typowym odbiornikiem nie pojawia się nagrzewanie. To proste rzeczy, ale właśnie one odróżniają szybki montaż od poprawnego montażu.
- Gniazdo nie może się kołysać ani odstawać od ściany.
- Wtyczka powinna wchodzić pewnie, bez nadmiernego luzu.
- Po kilkunastu minutach pracy z obciążeniem nie powinno być wyraźnego ciepła.
- RCD nie powinien wybijać przy zwykłym użytkowaniu obwodu.
- Opis obwodu w rozdzielnicy powinien być na tyle jasny, żebym za kilka miesięcy nie szukał go od nowa.
Jeśli wszystko działa spokojnie, bez grzania i bez luzu, gniazdko jest zamontowane poprawnie. Ja i tak patrzę na nie jak na mały, ale ważny element większego systemu rozdziału energii: ma być czytelne, przewidywalne i zgodne z układem całej instalacji. To właśnie taki porządek najbardziej zmniejsza ryzyko awarii, zwłaszcza wtedy, gdy z jednego obwodu korzysta kilka urządzeń o zupełnie różnym poborze mocy.
