Uziemienie w budynku to jeden z tych elementów, o których mało kto myśli na etapie wyboru rozdzielnicy, a które decydują o bezpieczeństwie całej instalacji. Dobrze zaprojektowany układ odprowadza prądy zwarciowe i przepięciowe do gruntu, wspiera działanie zabezpieczeń i zmniejsza ryzyko porażenia oraz uszkodzenia sprzętu. W tym tekście wyjaśniam, jak działa uziom, jakie są jego rodzaje, kiedy warto postawić na rozwiązanie fundamentowe, jak wygląda wykonanie, pomiary i na co uważać przy odbiorze.
Najważniejsze rzeczy o uziemieniu w budynku w kilku punktach
- Najlepiej działa, gdy jest zaplanowane razem z projektem - wtedy łatwiej połączyć je z fundamentem, GSU i ochroną przeciwprzepięciową.
- W nowym domu najpraktyczniejsze bywa rozwiązanie fundamentowe - w modernizacji częściej wybiera się otok lub elektrody pionowe.
- Sam wyłącznik różnicowoprądowy nie zastępuje uziemienia - oba elementy pracują razem, ale pełnią różne role.
- Po montażu trzeba wykonać pomiary - bez nich nie ma pewności, że układ rzeczywiście chroni budynek.
- W instalacjach z fotowoltaiką i ładowarką EV temat robi się ważniejszy - trzeba objąć ochroną także metalowe konstrukcje i przepięcia po stronie DC i AC.
Jak uziemienie wspiera bezpieczeństwo i rozdział energii
W praktyce traktuję ten element nie jako dodatek, ale jako część całego systemu bezpieczeństwa. Gdy pojawia się zwarcie, uszkodzenie izolacji albo przepięcie, prąd ma mieć drogę o możliwie małej impedancji do gruntu, a nie przez obudowę urządzenia czy człowieka. To właśnie dlatego uziemienie jest tak ważne w części instalacji odpowiedzialnej za rozdział energii w budynku.
Najprościej ujmując, dobrze wykonany układ:
- odprowadza prąd uszkodzeniowy, żeby zabezpieczenia mogły zadziałać szybko i skutecznie,
- wyrównuje potencjały metalowych części, dzięki czemu spada ryzyko niebezpiecznego napięcia dotykowego,
- wspiera ochronniki przepięć, które mają gdzie „zrzucić” energię z wyładowań i przepięć łączeniowych,
- ułatwia współpracę z instalacją odgromową, jeśli budynek ją posiada lub będzie ją miał w przyszłości.
W układach TT znaczenie lokalnej elektrody jest szczególnie duże, bo od niej zależy skuteczność ochrony przeciwporażeniowej. W TN-S i TN-C-S też ma znaczenie, tylko częściej widzimy je jako stabilizację potencjału i wsparcie dla ochronników oraz połączeń wyrównawczych. To prowadzi wprost do pytania, jakie rozwiązanie wybrać w konkretnym budynku.

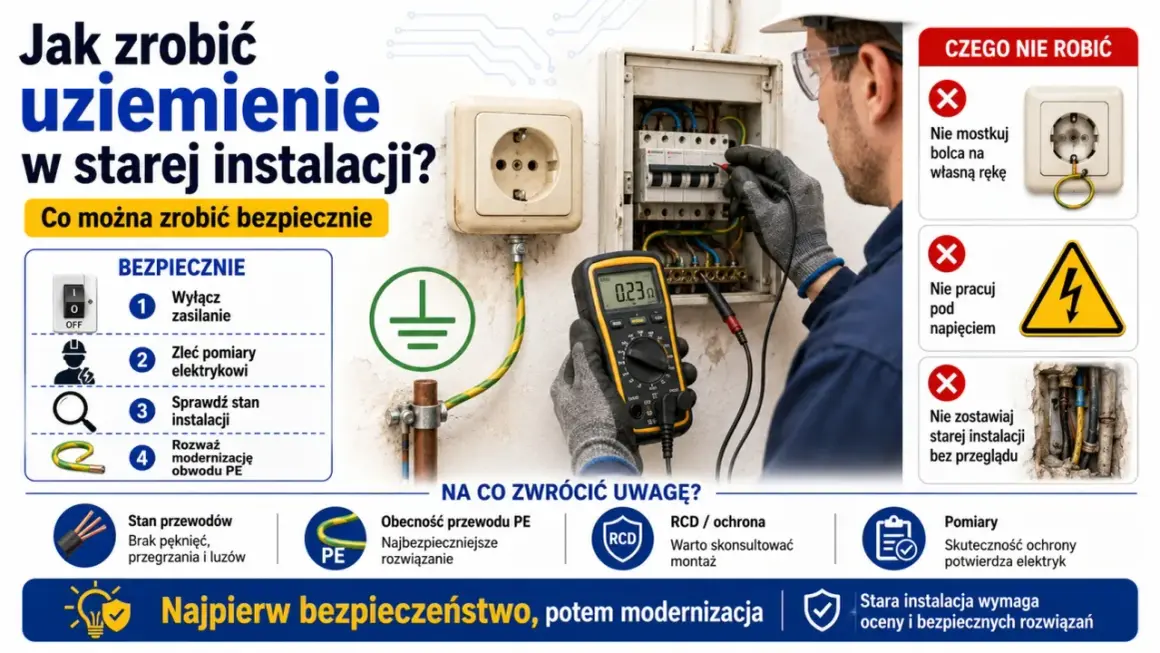

Jakie rozwiązanie sprawdza się w nowych budynkach i modernizacjach
Najczęściej zaczynam od rozróżnienia, czy chodzi o nową inwestycję, czy o budynek już stojący. Uziom fundamentowy w nowym domu zwykle daje najlepszy stosunek skuteczności do kosztu, bo korzysta z betonu i zbrojenia na etapie konstrukcji, a przy okazji jest dobrze chroniony mechanicznie. W modernizacji sytuacja wygląda inaczej, bo trzeba dopasować się do tego, co już istnieje pod ziemią i w ścianach.
| Rodzaj | Gdzie ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Fundamentowe | Nowe domy, obiekty w stanie surowym | Dobra skuteczność, niski koszt przy budowie, brak wykopów po zakończeniu prac | Trzeba je przewidzieć przed betonowaniem |
| Otokowe | Modernizacje i budynki bez przygotowanego fundamentu | Dobrze współpracuje z ochroną odgromową, łatwo je rozbudować | Wymaga wykopu wokół budynku |

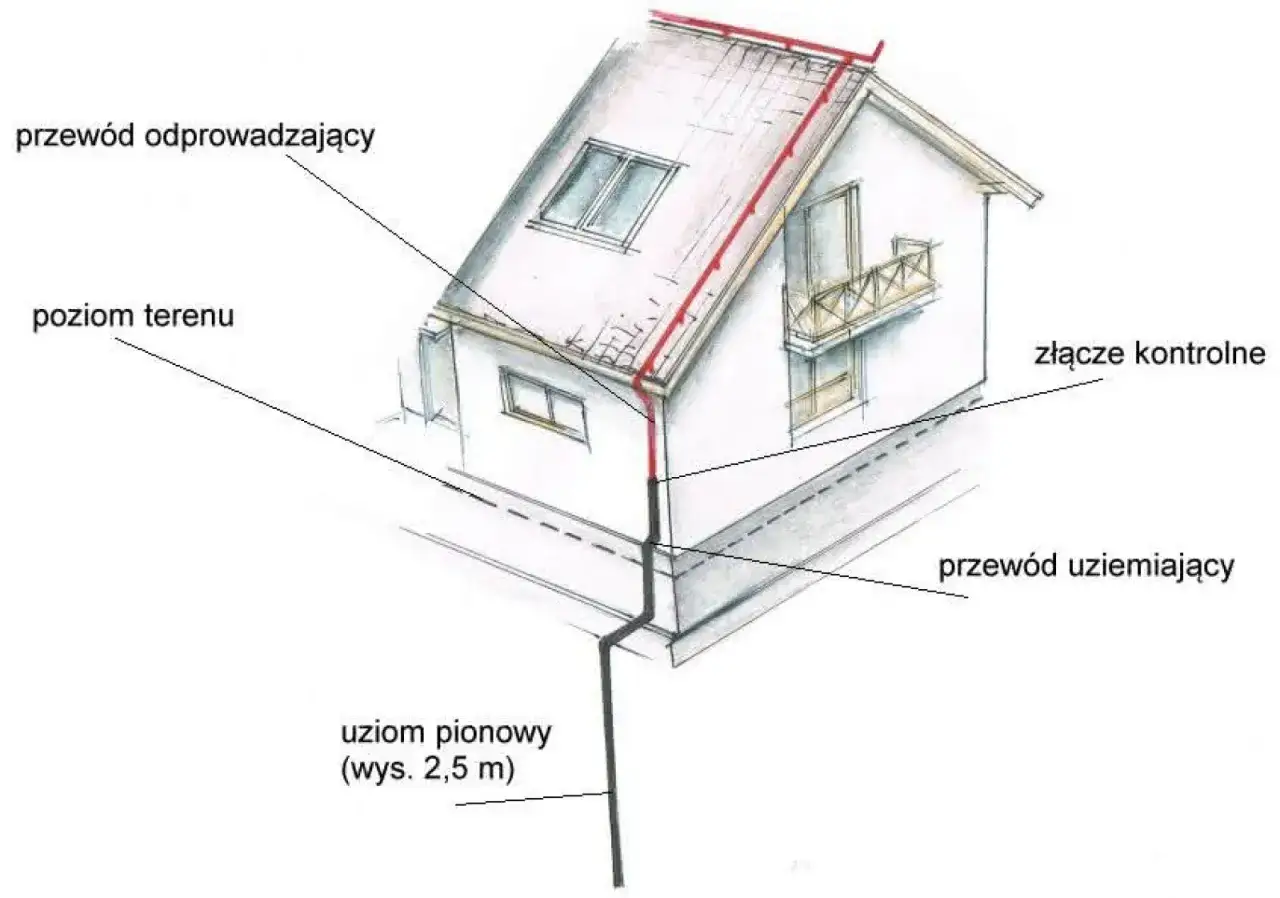

| Pionowe | Mało miejsca, twardy albo suchy grunt | Szybki montaż punktowy, da się dołożyć kolejne elementy | Parametry mocno zależą od gruntu i długości elektrod |
| Naturalne elementy konstrukcji | Obiekty stalowe, żelbetowe, przemysłowe | Wykorzystują to, co już jest w budynku | Wymagają potwierdzenia ciągłości i poprawnych połączeń |
W praktyce nie traktuję rur gazowych ani przypadkowych metalowych instalacji jako elementu, na którym można budować cały system. Liczy się ciągłość, odporność na korozję i możliwość kontroli. Jeśli do tego dołożysz poprawnie poprowadzone połączenia wyrównawcze, dostajesz układ, który naprawdę pracuje, a nie tylko dobrze wygląda na schemacie. Następny krok to dobranie rozwiązania do konkretnego budynku i jego wyposażenia.
Jak dobrać je do domu, modernizacji i fotowoltaiki
W domu jednorodzinnym, bliźniaku czy małej hali decyzja zależy od trzech rzeczy: gruntu, dostępnej przestrzeni i tego, co jeszcze będzie podłączone do instalacji. Ja zwykle patrzę szerzej niż tylko na sam budynek, bo dziś w grę wchodzi także fotowoltaika, pompa ciepła, ładowarka do auta i elektronika, która nie wybacza złej ochrony przed przepięciami.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Nowy dom w budowie | Rozwiązanie fundamentowe + GSU + od razu przygotowane wyprowadzenia | Najtańsze i najwygodniejsze na etapie fundamentów |
| Stary dom bez możliwości pracy przy fundamentach | Układ otokowy albo pionowe elektrody | Da się go dołożyć bez generalnej rozbiórki budynku |
| Budynek z fotowoltaiką | Układ mieszany, połączenia wyrównawcze i ochronniki po stronie DC oraz AC | Trzeba zabezpieczyć nie tylko sieć, ale też konstrukcję na dachu i falownik |
| Obiekt z konstrukcją stalową | Wykorzystanie elementów naturalnych, jeśli spełniają wymagania projektowe | Da się uzyskać bardzo dobry efekt bez dokładania wszystkiego od zera |
W instalacjach PV najczęściej dopinamy do systemu ramy modułów, konstrukcję wsporczą, falownik i ochronniki przepięć. To ważne, bo sam generator na dachu nie wystarczy, jeśli prąd udarowy nie ma gdzie się rozproszyć. Właśnie tutaj wychodzi różnica między poprawnym projektem a „dorobieniem” ochrony po fakcie. Skoro wiadomo, co wybrać, trzeba jeszcze dobrze to wykonać.
Jak wygląda wykonanie krok po kroku
Nie lubię prac wykonywanych „na oko”, bo przy uziemieniu błąd potrafi wyjść dopiero po latach. W praktyce trzymam się zasad z aktualnych norm dla instalacji niskonapięciowych i ochrony odgromowej, a sam proces rozbijam na kilka prostych etapów.
- Sprawdzenie projektu i gruntu - zanim cokolwiek trafi do ziemi, trzeba wiedzieć, jaki układ ma budynek, gdzie będzie rozdzielnica główna i jak daleko od fundamentu można bezpiecznie prowadzić trasę.
- Wybór materiału - liczy się odporność na korozję, kompatybilność metali i możliwość późniejszej kontroli połączeń.
- Ułożenie elektrod lub bednarki - w fundamencie, wokół budynku albo w gruncie, zależnie od wariantu.
- Wyprowadzenie punktu kontrolnego - dobrze, jeśli pomiar nie wymaga rozkuwania pół budynku.
- Połączenie z GSU - główna szyna uziemiająca spina układ z przewodami ochronnymi, połączeniami wyrównawczymi i elementami metalowymi budynku.
- Dokumentacja i pomiar - bez protokołu nie ma sensu udawać, że instalacja została domknięta.
Przy prowadzeniu przewodów zwracam uwagę na łagodne promienie gięcia, brak zbędnych połączeń i dostępność zacisków kontrolnych. Jeśli w grę wchodzi beton, warto zadbać o trwałe wyprowadzenie już przed zalaniem. Jeśli grunt, to o odpowiednią głębokość i sensowną odległość od strefy wysychania przy elewacji. Po wykonaniu zostaje najważniejsze sprawdzenie: czy to naprawdę działa.
Pomiary, odbiór i błędy, które najczęściej psują efekt
Samo wykonanie nie wystarcza. Potrzebny jest pomiar rezystancji, sprawdzenie ciągłości przewodów ochronnych i połączeń wyrównawczych, a w całej instalacji także ocena pętli zwarcia. Bez tego nie wiadomo, czy zabezpieczenia odłączą zasilanie w czasie zgodnym z projektem. W domach jednorodzinnych przegląd instalacji wykonuje się zwykle co 5 lat, ale po remoncie dachu, dołożeniu PV, po silnym wyładowaniu albo po większej modernizacji nie czekam na termin okresowy.
| Co sprawdzasz | Po co to robisz | Kiedy ma sens |
|---|---|---|
| Rezystancję uziemienia | Żeby ocenić, czy prąd ma dobrą drogę do gruntu | Po montażu, po rozbudowie i przy okresowych kontrolach |
| Ciągłość połączeń wyrównawczych | Żeby metalowe części budynku nie miały niebezpiecznych różnic potencjałów | Po wykonaniu i po każdej większej ingerencji |
| Pętlę zwarcia | Żeby zabezpieczenia mogły zadziałać szybko | Przy odbiorze całej instalacji |
| Połączenia GSU z instalacją odgromową i PV | Żeby cały układ pracował jako jedna całość | Przed oddaniem budynku do użytkowania |
Najczęstsze błędy są zaskakująco przyziemne:
- zbyt płytkie ułożenie elementów - grunt szybciej wysycha i parametry się pogarszają,
- kiepskie połączenia - korozja i luzowanie zacisków potrafią zniszczyć cały efekt,
- brak dostępu do punktu pomiarowego - później każda kontrola staje się kłopotliwa,
- pomijanie połączeń wyrównawczych - sam odprowadzenie do gruntu nie załatwia jeszcze wszystkiego,
- zastępowanie projektu „sprytem wykonawcy” - to zwykle wychodzi najdrożej po czasie.
Jeśli coś tu ma sens uprościć, to tylko procedurę dla fachowca, nie sam układ. Po poprawnych pomiarach można dopiero rozmawiać o kosztach i o tym, gdzie naprawdę da się oszczędzić, a gdzie lepiej nie schodzić poniżej standardu.
Ile kosztuje dobre rozwiązanie i gdzie nie warto oszczędzać
Orientacyjne widełki zależą od gruntu, długości trasy, dostępu do budynku i tego, czy prace robisz przy nowej budowie, czy w istniejącym domu. W praktyce najtaniej wychodzi planowanie na etapie fundamentów, bo odpada część robót ziemnych i późniejszych przeróbek. Przy modernizacji rachunek rośnie, ale nadal to zwykle jedna z tych inwestycji, na których nie warto ucinać budżetu w połowie.
| Wariant | Przy jakim obiekcie ma sens | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|---|
| Fundamentowe | Nowy dom, stan surowy | Około 300-1200 zł dodatkowo | Zakres prac fundamentowych, liczba wyprowadzeń, rodzaj materiału |
| Otokowe | Modernizacja, budynek istniejący | Około 1500-3500 zł | Długość wykopu, warunki gruntu, ilość połączeń |
| Pionowe | Mało miejsca, twardy grunt | Około 800-2500 zł | Liczba elektrod, głębokość wbijania, dostęp do terenu |
| Układ mieszany | Większy dom, PV, słabszy grunt | Około 2000-5000 zł i więcej | Rozmiar obiektu, ilość połączeń, dodatkowa ochrona przepięciowa |
Na czym nie oszczędzam? Na przekrojach przewodów, jakości złączy, pomiarach i dokumentacji. Najdrożej zawsze wychodzi poprawianie systemu po zasypaniu wykopów, wykończeniu elewacji albo montażu paneli. Jeśli ktoś proponuje „minimum za minimum”, warto sprawdzić, czy w tej cenie w ogóle jest przewidziany pomiar i protokół. To prowadzi do ostatniej, bardzo praktycznej rzeczy: co ustalić przed odbiorem, żeby temat nie wrócił po roku.
Co ustalić przed odbiorem, żeby instalacja była gotowa na lata
Jeżeli projekt jest jeszcze na papierze albo budowa nie jest zamknięta, to właśnie teraz da się uniknąć najdroższych poprawek. Z mojego doświadczenia najlepiej działa prosta lista ustaleń z elektrykiem i kierownikiem budowy, zanim wszystko zniknie pod tynkiem, betonem albo kostką.
- Gdzie będzie punkt pomiarowy - musi pozostać dostępny po zakończeniu prac.
- Czy GSU ma zapas na przyszłe odbiorniki - fotowoltaikę, pompę ciepła, ładowarkę EV i dodatkowe obwody.
- Czy połączenia wyrównawcze obejmują wszystkie metalowe elementy - konstrukcję dachu, rury wchodzące do budynku, ramy modułów PV i inne istotne części przewodzące.
- Czy ochronniki przepięć są dobrane do układu sieci - inaczej pracuje instalacja z PV, inaczej zwykły dom bez źródeł własnych.
- Czy wykonawca oddaje protokół pomiarowy - bez niego trudno później ocenić stan instalacji.
- Czy dokumentacja pokazuje trasę układu uziemiającego - to ułatwia serwis, modernizację i przyszłe rozbudowy.
Najbardziej opłaca się myśleć o tym systemie razem z fundamentami, rozdzielnicą i przyszłymi odbiornikami energii, a nie jako o poprawce na końcu. Jeśli dom ma za kilka lat dostać fotowoltaikę, pompę ciepła albo ładowarkę, warto zostawić rezerwę w połączeniach i miejscu w rozdzielni już teraz. Wtedy cała instalacja jest spójna, a nie dokładana po kawałku.
