W praktyce budowa akumulatora decyduje o tym, jak szybko oddaje energię, jak znosi ładowanie i dlaczego jedne modele lepiej sprawdzają się w fotowoltaice, a inne w samochodach czy zasilaniu awaryjnym. W tym tekście rozkładam ją na części pierwsze: pokazuję, z jakich warstw i elementów składa się ogniwo, czym różni się konstrukcja kwasowo-ołowiowa od litowo-jonowej oraz co naprawdę ma znaczenie przy magazynach energii. Dorzucam też praktyczne wskazówki, dzięki którym łatwiej ocenić żywotność, bezpieczeństwo i opłacalność całego układu.
Najważniejsze elementy, które decydują o pracy akumulatora
- Najważniejsze są: elektrody, separator, elektrolit, obudowa i system zabezpieczeń.
- Akumulator magazynuje energię chemicznie, a podczas pracy zamienia ją z powrotem na prąd.
- Konstrukcja kwasowo-ołowiowa i litowo-jonowa działa inaczej, więc inaczej się starzeje i wymaga innej obsługi.
- W magazynach energii ogromne znaczenie ma BMS, balansowanie ogniw i kontrola temperatury.
- Zużycie da się rozpoznać po spadku pojemności, grzaniu, różnicach napięć i zmianach w obudowie.
- Przy fotowoltaice ważniejsza od samej pojemności jest chemia ogniwa, zakres pracy i liczba cykli.

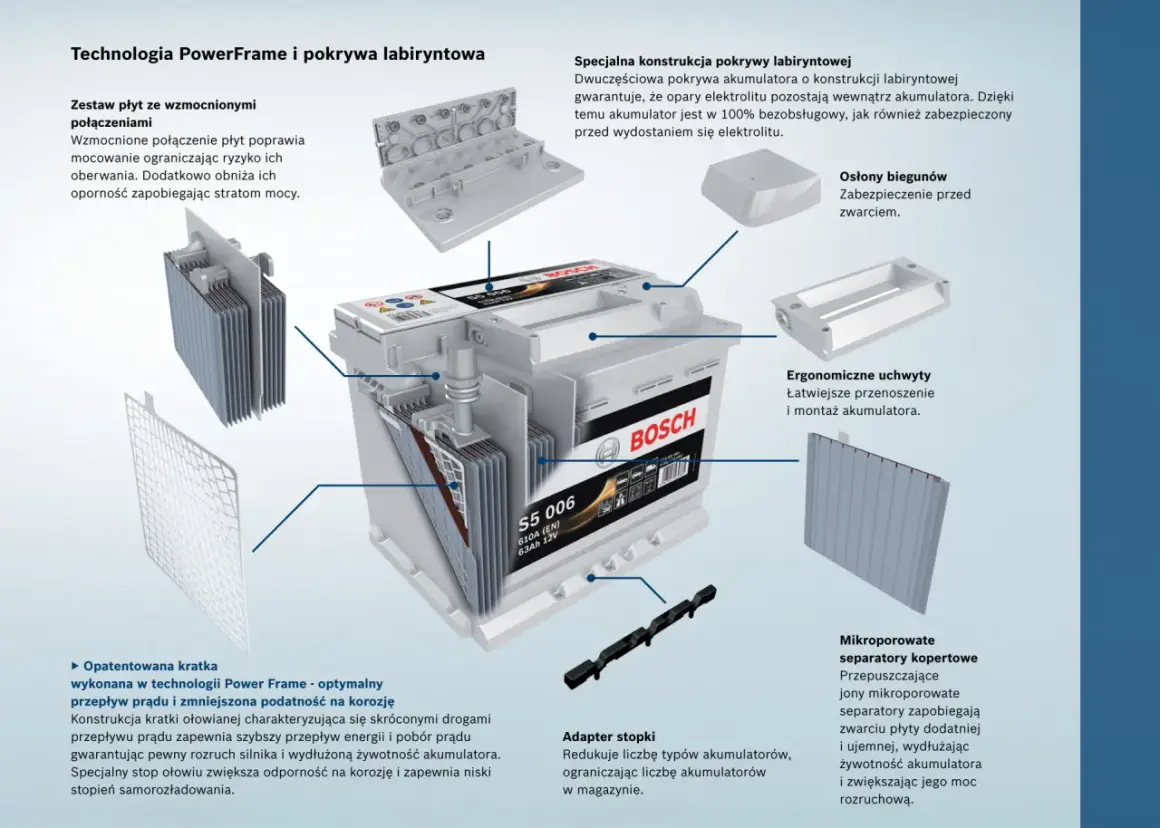

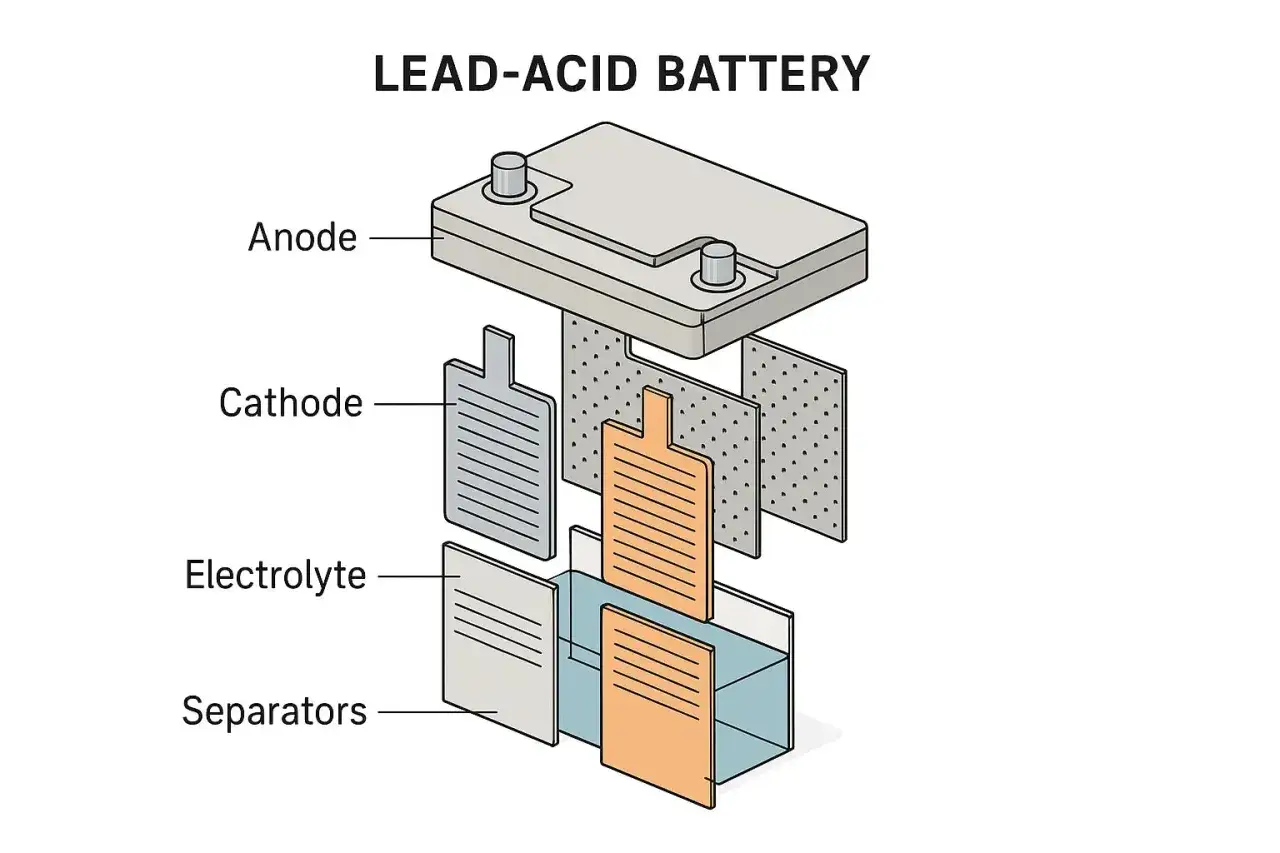

Z czego składa się akumulator od środka
W środku akumulatora nie ma jednej „magicznej” części, która robi wszystko. Najważniejsze są trzy warstwy: elektrody, separator i elektrolit, a do tego kolektory prądu, obudowa oraz układ bezpieczeństwa. Kiedy rozumie się tę konstrukcję, łatwiej przewidzieć, dlaczego jedne modele dobrze znoszą cykle pracy w fotowoltaice, a inne szybciej się starzeją.
Elektrody i kolektory prądu
Elektrody są miejscem, w którym magazynuje się i oddaje energię chemiczną. W ogniwach litowo-jonowych materiały aktywne są nanoszone na folie metalowe: zwykle miedzianą po stronie ujemnej i aluminiową po stronie dodatniej; w akumulatorach kwasowo-ołowiowych rolę tę pełnią płyty z ołowiu i tlenku ołowiu z porowatą strukturą, która zwiększa powierzchnię reakcji. Im większa i stabilniejsza powierzchnia czynna, tym lepiej ogniwo radzi sobie z prądem i liczbą cykli.
Separator
Separator to cienka przegroda, która nie pozwala elektrodom dotknąć się fizycznie, ale przepuszcza jony. To jeden z tych elementów, które użytkownik zwykle ignoruje, a właśnie on często decyduje o bezpieczeństwie całego pakietu. W akumulatorach litowych separator jest zwykle mikroporowaty, a w lepszych konstrukcjach ma funkcję wyłączenia awaryjnego: gdy temperatura rośnie zbyt mocno, jego pory mogą się zamknąć i ograniczyć przepływ jonów.
Elektrolit
Elektrolit jest medium, przez które przemieszczają się jony. W klasycznym akumulatorze kwasowo-ołowiowym to roztwór kwasu siarkowego w wodzie, a w litowo-jonowym najczęściej mieszanina rozpuszczalników organicznych z solą litu. Dla użytkownika najważniejsze jest to, że elektrolit nie jest „zwykłym płynem”: jego skład wpływa na temperaturę pracy, szybkość ładowania i trwałość ogniwa.
Przeczytaj również: BMS w magazynie energii - Czy wiesz, co naprawdę kupujesz?
Obudowa, bieguny i zabezpieczenia
Obudowa trzyma całość w ryzach, bieguny wyprowadzają prąd na zewnątrz, a w wielu konstrukcjach pojawia się też zawór bezpieczeństwa lub odpowietrzenie. W akumulatorach domowych i magazynach energii dochodzą jeszcze czujniki temperatury oraz złącza serwisowe. Gdy te elementy są dobrze zaprojektowane, wnętrze pracuje stabilnie; jeśli są oszczędzane kosztem jakości, problemy zwykle wychodzą szybciej niż z samej chemii.
W praktyce jeden akumulator często składa się z kilku ogniw połączonych szeregowo; w mowie potocznej te nazwy bywają mieszane, ale przy projektowaniu instalacji warto trzymać się rozróżnienia. Dla porządku: pojedyncze ogniwo kwasowo-ołowiowe ma około 2 V, więc popularny akumulator 12 V składa się zazwyczaj z sześciu takich ogniw. Kiedy to już jest jasne, łatwiej przejść do tego, co dzieje się w czasie ładowania i rozładowania.
Jak z tych elementów powstaje prąd
Akumulator nie „produkuje” energii z niczego. On ją przechowuje w formie chemicznej, a potem zamienia z powrotem na energię elektryczną. Podczas ładowania wymuszasz ruch jonów i zmianę stanu materiałów aktywnych; podczas rozładowania cały proces odwraca się i elektrony płyną przez odbiornik, czyli na zewnątrz układu.
W praktyce użytkowej częściej mówi się o elektrodzie dodatniej i ujemnej, bo nazwy anoda i katoda zależą od tego, czy mówimy o ładowaniu, czy rozładowaniu. To drobny szczegół, ale ważny, bo wiele nieporozumień bierze się właśnie z mieszania tych pojęć. W każdym przypadku sens pozostaje ten sam: materiał aktywny magazynuje energię, a potem oddaje ją przez ruch jonów wewnątrz i elektronów na zewnątrz.
Najprościej wyobrazić to sobie w trzech krokach:
- Ładowarka podaje energię i przesuwa jony w stronę elektrody, która ma ją przyjąć.
- Elektrony nie przechodzą przez separator, więc muszą popłynąć przewodem zewnętrznym.
- Po podłączeniu urządzenia energia wraca z materiałów aktywnych do obwodu jako użyteczny prąd.
W akumulatorach litowych po pierwszych cyklach tworzy się cienka warstwa SEI, czyli pasywna błona stabilizująca powierzchnię elektrody. To z jednej strony normalne i potrzebne zjawisko, ale z drugiej oznacza, że z każdym kolejnym cyklem część materiału aktywnego staje się mniej dostępna, więc pojemność powoli spada. Właśnie dlatego trwałość nie zależy tylko od pojemności na etykiecie, ale od jakości chemii i kontroli pracy całego układu.
Ta różnica najlepiej wychodzi na jaw, gdy porówna się konkretne technologie, a nie sam ogólny termin „akumulator”.
Dlaczego różne technologie mają inną konstrukcję
W praktyce nie ma jednego uniwersalnego wnętrza. Inaczej buduje się akumulator do auta, inaczej do UPS-a, a jeszcze inaczej do domowego magazynu energii. Poniższe zestawienie dobrze pokazuje, co zmienia się od środka i jakie ma to skutki na zewnątrz.| Technologia | Co jest w środku | Co daje w praktyce | Na co uważać |
|---|---|---|---|
| Zalewowy kwasowo-ołowiowy | Płyty ołowiowe, elektrolit z kwasu siarkowego, separator | Niska cena wejścia, prosta obsługa, dobrze znana technologia | Duża masa, mniejsza liczba cykli, wrażliwość na głębokie rozładowanie |
| AGM i żel | Elektrolit unieruchomiony w macie szklanej lub żelu | Lepsza odporność na wycieki, wygodniejsza praca w pozycji zamkniętej | Droższe od wersji zalewowych, nadal nie lubią długiego głębokiego rozładowania |
| Litowo-jonowy LFP | Elektrody litowe, separator mikroporowaty, elektrolit litowy, BMS | Wysoka trwałość cykliczna, dobra stabilność termiczna, duża użyteczna pojemność | Wymaga kontroli temperatury i elektronicznego nadzoru |
| Litowo-jonowy NMC | Podobna architektura, ale inna chemia katody | Wysoka gęstość energii, korzystna tam, gdzie liczy się kompaktowość | Większa wrażliwość na temperaturę i bezpieczeństwo niż w LFP |
Jeśli mam wskazać najważniejszą różnicę, to nie jest nią sam kształt obudowy, tylko zachowanie materiałów aktywnych przy kolejnych cyklach. Kwasowo-ołowiowe modele często kończą życie po kilkuset pełnych cyklach, lepsze konstrukcje AGM i żelowe wytrzymują dłużej, a LFP w zastosowaniach magazynowych zwykle liczy się już w tysiącach cykli, często w przedziale około 3000-6000, zależnie od temperatury, głębokości rozładowania i jakości BMS. Dla orientacji: pojedyncze ogniwo kwasowo-ołowiowe ma około 2 V, ogniwo LFP około 3,2 V, a NMC zwykle 3,6-3,7 V. To dlatego liczba cel w szeregu i sposób łączenia modułów są tak ważne przy projektowaniu całego systemu.
Sam typ ogniwa to jednak dopiero połowa obrazu, bo w magazynie energii ogromną rolę odgrywa elektronika i warunki pracy.
Co zmienia elektronika i obudowa w magazynie energii
W magazynie energii pojedyncze ogniwa nie pracują samodzielnie. Łączy się je w moduły i pakiety, a nad całością czuwa BMS, czyli system zarządzania pakietem akumulatorowym, który monitoruje napięcie, temperaturę i prąd, wyrównuje napięcia między ogniwami i odcina układ, gdy coś wykracza poza bezpieczny zakres. Bez tej warstwy nadzoru nawet dobra chemia szybko traci sens.
W litowych magazynach energii same ogniwa mogą mieć format cylindryczny, pryzmatyczny albo pouch. To nie jest detal estetyczny: format wpływa na chłodzenie, gęstość upakowania i łatwość serwisowania pakietu. W większych systemach spotyka się chłodzenie powietrzem lub cieczą. Przy małych domowych magazynach częściej wystarcza sensownie zaprojektowany przepływ powietrza, ale przy większych pojemnościach brak aktywnego chłodzenia szybko odbija się na żywotności.
- Balansowanie wyrównuje napięcia między ogniwami połączonymi szeregowo, żeby najsłabsze ogniwo nie ograniczało całego pakietu.
- Kontrola temperatury chroni przed przegrzaniem i zbyt niską temperaturą ładowania, która w litowych ogniwach bywa szczególnie ryzykowna.
- Bezpieczniki i styczniki odcinają pakiet przy zwarciu, przeciążeniu albo awarii czujników.
- Obudowa i chłodzenie utrzymują warunki pracy na poziomie, który pozwala zachować żywotność, a nie tylko chwilową sprawność.
I właśnie po tych objawach najłatwiej rozpoznać, czy akumulator pracuje prawidłowo, czy zaczyna się zużywać.
Jak po konstrukcji rozpoznać zużycie i problemy
Zużycie akumulatora nie pojawia się nagle. Najpierw widać drobne sygnały: spadek napięcia pod obciążeniem, szybsze nagrzewanie, krótszy czas pracy i większą różnicę między ogniwami. Potem dochodzą objawy bardziej oczywiste, które zwykle już nie są „normalnym starzeniem”, tylko realnym problemem.
| Objaw | Możliwa przyczyna | Co to oznacza w praktyce |
|---|---|---|
| Spuchnięta obudowa | Gazowanie, przegrzanie, uszkodzenie chemiczne | W litowych ogniwach to sygnał alarmowy, w ołowiowych również wymaga natychmiastowej kontroli |
| Duży spadek pojemności | Starzenie elektrod, zasiarczenie w akumulatorze ołowiowym, wzrost oporu wewnętrznego w litowo-jonowym | Akumulator nie trzyma energii tak, jak powinien, mimo poprawnego ładowania |
| Silne grzanie podczas pracy | Zbyt duży prąd, uszkodzony separator, nierówne ogniwa, słaba wentylacja | Ryzyko szybszej degradacji i możliwego uszkodzenia układu |
| Różnice napięć między ogniwami | Brak balansu, zużycie jednej celi, błędne ładowanie | Cały pakiet ogranicza się do poziomu najsłabszego ogniwa |
| Wycieki lub nalot | Uszkodzenie obudowy, korków, uszczelnień albo korozja połączeń | Ryzyko dalszej degradacji i problemów z bezpieczeństwem |
Jeśli widzę spuchnięcie, ślady elektrolitu albo nietypowe nagrzewanie, nie traktuję tego jako kosmetyki. To sygnał, że wewnętrzna struktura przestała pracować tak, jak została zaprojektowana, i dalsze użytkowanie może tylko pogorszyć sytuację. Zanim więc zacznie się myśleć o wymianie całego systemu, trzeba najpierw sprawdzić, czy problem nie leży w sposobie eksploatacji.
Najlepsza ochrona polega właśnie na kilku prostych nawykach, które wydłużają życie wnętrza akumulatora bardziej niż jakakolwiek deklaracja marketingowa.
Jak eksploatować akumulator, żeby jego wnętrze pracowało dłużej
W praktyce najwięcej szkody robią trzy rzeczy: przeładowanie, głębokie rozładowanie i temperatura poza zakresem pracy. Jeśli chodzi o litowo-jonowe magazyny energii, zdrowy kompromis to zwykle używanie około 80-90% dostępnej pojemności zamiast wyciskania wszystkiego do zera. Przy dłuższym postoju dobrze działa poziom naładowania w okolicach 40-60%, a ładowanie poniżej 0°C bez podgrzewania ogniw zwykle jest złym pomysłem.- Nie trzymaj litowego magazynu przez długi czas na 100%, jeśli nie jest to konieczne do pracy systemu.
- Nie rozładowuj regularnie do absolutnego zera, bo każdy taki cykl przyspiesza zużycie.
- Dbaj o wentylację i temperaturę otoczenia, szczególnie w pomieszczeniach technicznych.
- W instalacjach szeregowych pilnuj balansowania, bo jedno słabsze ogniwo potrafi zaniżyć wyniki całego pakietu.
- Przy akumulatorach kwasowo-ołowiowych stosuj właściwe napięcie ładowania i podtrzymania; dla wielu wersji 12 V AGM bywa to około 14,4-14,7 V w fazie ładowania i 13,5-13,8 V w podtrzymaniu, ale zawsze trzeba sprawdzić kartę katalogową konkretnego modelu.
Warto też pamiętać, że akumulator litowy i kwasowo-ołowiowy nie lubią tych samych błędów. W jednym przypadku kluczowe będzie zarządzanie temperaturą i BMS, w drugim prawidłowe doładowanie oraz unikanie zasiarczenia. To dlatego poradnik serwisowy bez rozróżnienia chemii jest zwykle mało użyteczny.
Z tych różnic wynikają bardzo konkretne wnioski przy wyborze magazynu energii do domu.
Co z tej konstrukcji wynika przy wyborze magazynu energii do domu
Jeżeli instalacja ma współpracować z fotowoltaiką, patrzę najpierw na chemię ogniwa, potem na BMS, a dopiero na końcu na samą pojemność w kWh. LFP zwykle wygrywa tam, gdzie liczą się cykle, bezpieczeństwo i codzienna praca przez wiele lat, natomiast rozwiązania kwasowo-ołowiowe wciąż mają sens tam, gdzie budżet startowy jest ważniejszy niż maksymalna trwałość.
- Do pracy cyklicznej z PV lepiej sprawdza się chemia o długiej żywotności, zwłaszcza LFP.
- Do krótkiego podtrzymania zasilania czasem wystarczy prostszy i tańszy układ ołowiowy.
- Do małych pomieszczeń technicznych liczy się kompaktowość, chłodzenie i łatwy serwis pakietu.
- Do rozbudowy w przyszłości sprawdza się modułowa konstrukcja z dobrym balansem i diagnostyką.
Przy wyborze magazynu energii najbardziej opłaca się więc czytać kartę katalogową jak dokument techniczny, a nie jak reklamę. Jeśli widzisz jasne informacje o chemii, temperaturze pracy, balansowaniu i liczbie cykli, masz dużo większą szansę wybrać sprzęt, który będzie działał stabilnie, a nie tylko dobrze wyglądał na etapie zakupu.
