Jak dobrać kabel AC do falownika PV? Poradnik krok po kroku

Wybór odpowiedniego kabla do połączenia falownika z rozdzielnią to jeden z kluczowych elementów bezpiecznej i wydajnej instalacji fotowoltaicznej. Ten artykuł przeprowadzi Cię przez najważniejsze aspekty doboru tego przewodu, abyś mógł podjąć świadomą decyzję i uniknąć kosztownych błędów.

Kabel łączący falownik z rozdzielnicą prądu zmiennego (AC) to nic innego jak główna arteria przesyłająca wyprodukowaną przez panele słoneczne energię elektryczną do Twojego domu i dalej, do sieci energetycznej. Jego prawidłowy dobór, zarówno pod względem przekroju, jak i typu, jest absolutnie fundamentalny. To od niego zależy, czy Twoja instalacja będzie działać bezpiecznie, wydajnie i bezawaryjnie przez lata. Traktowanie tego elementu po macoszemu to prosta droga do problemów.

Skutki błędnego doboru kabla AC mogą być naprawdę poważne. Wyobraź sobie, że przewód jest zbyt cienki w stosunku do przesyłanej mocy. W najlepszym wypadku będzie się po prostu nadmiernie grzał, co prowadzi do strat energii i obniżenia wydajności całego systemu falownik może pracować w trybie ograniczonym, a Ty tracisz wyprodukowaną energię. W gorszym scenariuszu, przegrzewanie może doprowadzić do uszkodzenia izolacji, zwarcia, a w skrajnych przypadkach nawet do pożaru. Do tego dochodzi ryzyko uszkodzenia samego falownika lub innych elementów instalacji oraz awarie uniemożliwiające produkcję prądu. To wszystko przekłada się na realne straty finansowe i potencjalne zagrożenie dla Twojego mienia i bezpieczeństwa.

W Polsce dobór przewodów i zabezpieczeń w instalacjach elektrycznych, w tym fotowoltaicznych, jest ściśle regulowany przez szereg przepisów i norm. Kluczowe dokumenty, które musisz znać lub o których powinien pamiętać Twój instalator, to:

• Norma PN-HD 60364 "Instalacje elektryczne w obiektach budowlanych": Jest to podstawowy zbiór zasad projektowania i wykonywania instalacji elektrycznych, który określa m.in. wymagania dotyczące doboru przewodów, ich zabezpieczeń oraz sposobu prowadzenia.
• Prawo Budowlane: Określa ogólne zasady dotyczące bezpieczeństwa obiektów budowlanych, w tym instalacji elektrycznych.
• Warunki przyłączenia do sieci dystrybucyjnej: Wydawane przez operatora sieci (np. PGE, Tauron, Enea), określają specyficzne wymagania dotyczące instalacji fotowoltaicznych, w tym sposobu podłączenia i zabezpieczeń po stronie AC.

Te regulacje mają na celu zapewnienie bezpieczeństwa użytkowania instalacji oraz jej prawidłowego działania. Ignorowanie ich może skutkować nie tylko problemami z odbiorem instalacji, ale przede wszystkim stwarza realne zagrożenie.

Kabel AC do falownika: Poznaj dostępne typy i wybierz właściwy.

Kiedy już wiemy, jak ważne jest odpowiednie okablowanie, przyjrzyjmy się bliżej dostępnym na rynku typom kabli, które możemy zastosować do połączenia falownika z rozdzielnicą. Wybór zależy głównie od sposobu prowadzenia trasy kablowej.

W większości domowych instalacji fotowoltaicznych, gdzie kabel prowadzony jest wewnątrz budynku, najczęściej spotkamy się z przewodami typu YDYp oraz YDY. Kabel YDYp to płaska konstrukcja, idealna do układania pod tynkiem jest dyskretny i łatwy do zamaskowania. Z kolei kabel YDY ma okrągły przekrój i nadaje się do układania natynkowego, na przykład w peszlach lub korytkach kablowych. Oba typy są wykonane z miedzianych żył i posiadają izolację polwinitową, co czyni je popularnym i sprawdzonym rozwiązaniem do zastosowań wewnętrznych.

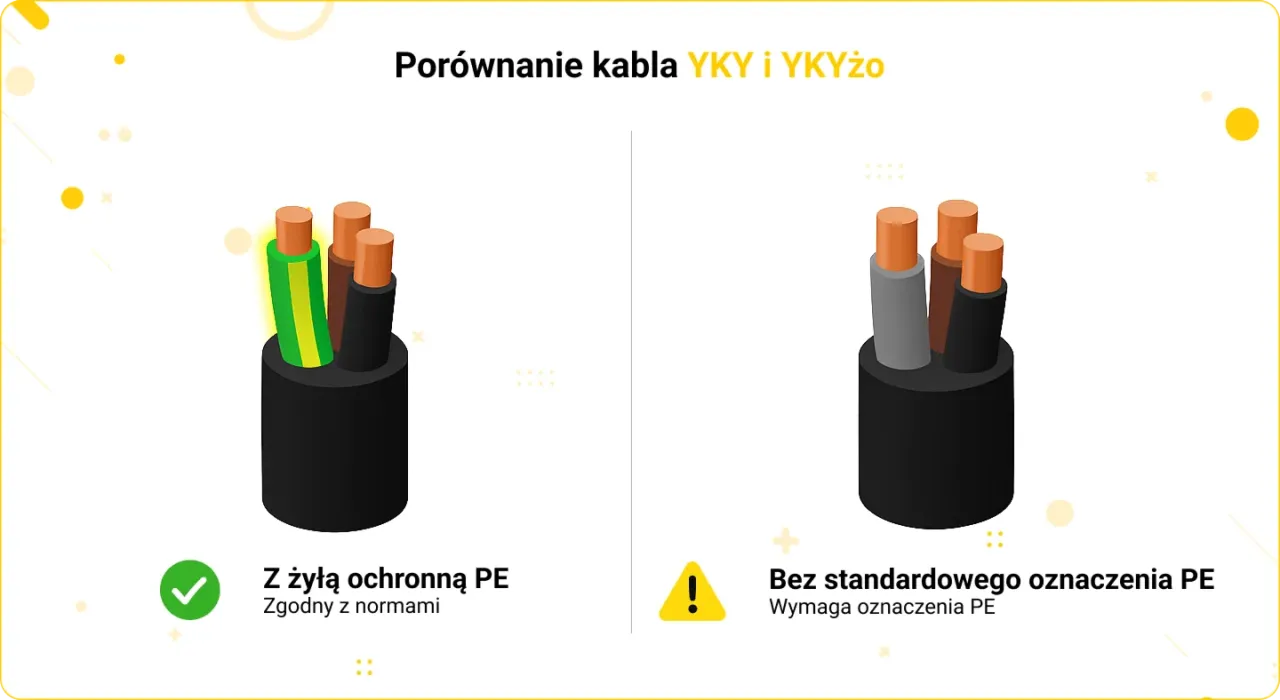

Sytuacja zmienia się, gdy musimy poprowadzić kabel zasilający falownik do rozdzielni poza budynkiem, na przykład zakopując go w ziemi. W takich warunkach niezbędne jest zastosowanie kabli przeznaczonych do pracy w trudniejszych warunkach, odpornych na wilgoć, uszkodzenia mechaniczne i zmienne temperatury. Tutaj na pierwszy plan wysuwa się kabel typu YKY. Jest to kabel o zazwyczaj okrągłym, wzmocnionym przekroju, często z dodatkową powłoką ochronną, który można bezpiecznie ułożyć bezpośrednio w gruncie, bez konieczności stosowania dodatkowych osłon, choć oczywiście zawsze warto sprawdzić zalecenia producenta i lokalne warunki gruntowe.

Kolejnym ważnym aspektem jest liczba żył w kablu, która bezpośrednio zależy od tego, czy Twoja instalacja fotowoltaiczna jest jednofazowa, czy trójfazowa. W przypadku prostszych, jednofazowych instalacji, które zazwyczaj stosuje się przy mniejszych mocach (do około 3.68 kW), wystarczy kabel 3-żyłowy. Składa się on z żyły fazowej (L), neutralnej (N) oraz ochronnej (PE). Natomiast dla popularnych w domach instalacji trójfazowych, które obsługują falowniki o większej mocy, konieczne jest użycie kabla 5-żyłowego. Ten dodatkowy przewód to żyła neutralna (N) dla trzeciej fazy, co zapewnia prawidłowe zasilanie i równomierne obciążenie sieci trójfazowej. W praktyce oznacza to wybór między np. YDYp 3x4mm² dla instalacji jednofazowej a YDYp 5x4mm² dla instalacji trójfazowej.

Chcę to podkreślić z całą mocą: do połączenia falownika z rozdzielnicą AC zawsze i bezwzględnie należy stosować wyłącznie kable miedziane (CU). Kable aluminiowe, często spotykane jako tańsza alternatywa (oznaczone jako CCA Copper Clad Aluminium), są w tym zastosowaniu absolutnie niedopuszczalne i skrajnie niebezpieczne. Miedź ma znacznie lepszą przewodność elektryczną, jest bardziej elastyczna i odporna na korozję, co jest kluczowe dla trwałości i bezpieczeństwa połączeń pod obciążeniem. Kable aluminiowe są kruche, mają tendencję do utleniania się na stykach, co prowadzi do powstawania oporów, przegrzewania, a w konsekwencji do bardzo poważnego ryzyka pożaru. Nie warto ryzykować bezpieczeństwa swojego domu i rodziny dla pozornej oszczędności.

Obliczanie przekroju kabla: Klucz do bezpieczeństwa i maksymalnej wydajności.

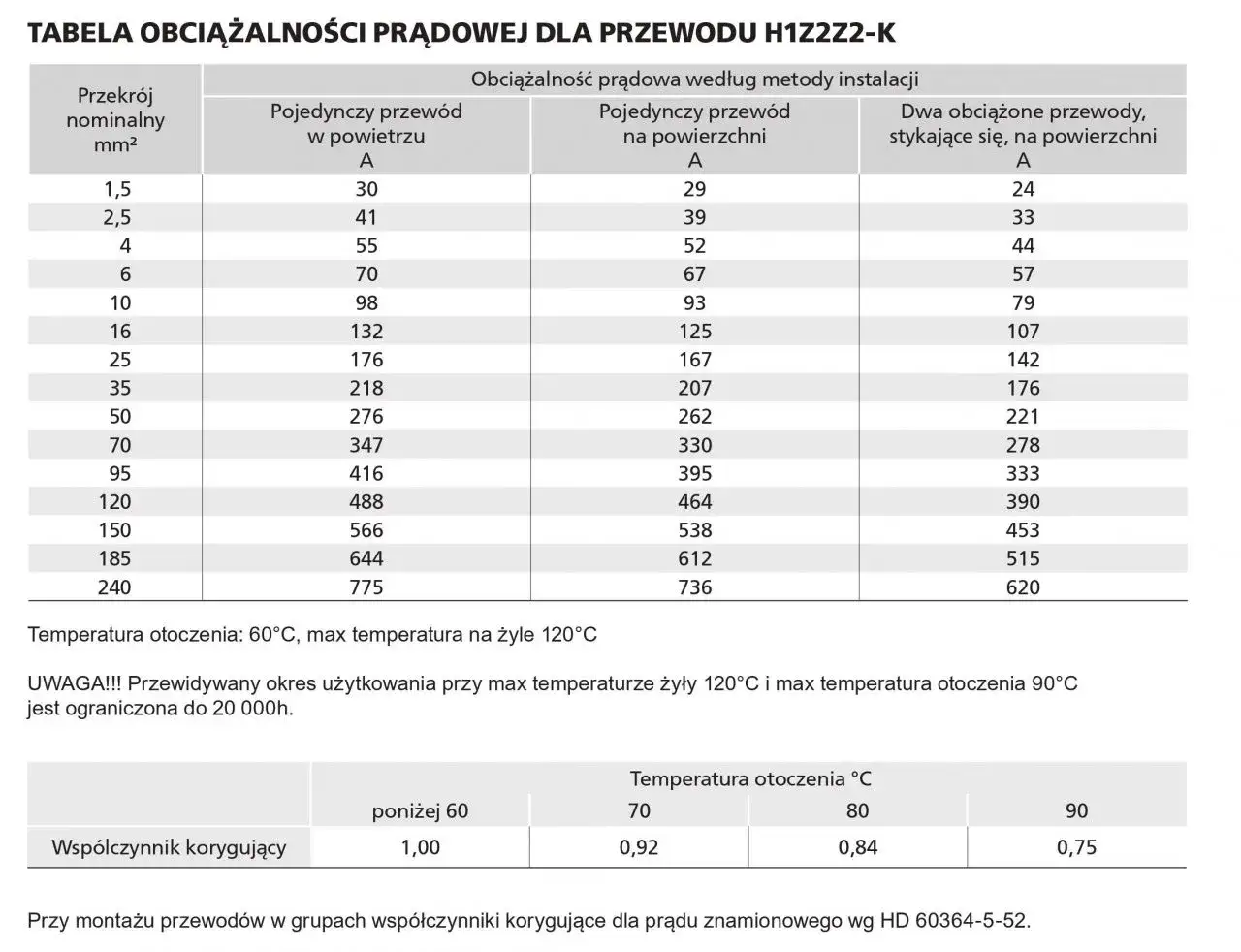

Przekrój kabla to parametr, który decyduje o jego zdolności do przewodzenia prądu bez nadmiernego nagrzewania. Jego prawidłowy dobór jest absolutnie kluczowy dla bezpieczeństwa i maksymalnej wydajności Twojej instalacji fotowoltaicznej. Moc falownika jest tu punktem wyjścia do wszelkich obliczeń.

Im większa moc falownika, tym więcej prądu musi on przesłać do rozdzielnicy. To prosta zależność większa moc oznacza większy prąd, a większy prąd wymaga grubszego kabla, aby uniknąć przegrzewania. Producenci falowników podają w specyfikacji maksymalną moc wyjściową, która jest podstawą do wstępnego określenia wymaganego przekroju kabla. Jednak sama moc to nie wszystko.

Długość trasy, jaką musi pokonać kabel od falownika do rozdzielnicy, ma ogromne znaczenie, szczególnie gdy mówimy o odcinkach dłuższych niż kilkanaście metrów. Im dłuższy kabel, tym większe straty energii elektrycznej na jego oporze. Aby zminimalizować te straty i zapewnić prawidłowe działanie urządzeń, konieczne jest zastosowanie kabla o większym przekroju, nawet jeśli moc falownika nie jest ekstremalnie wysoka. W praktyce, dla tras przekraczających 15-20 metrów, często trzeba wybrać kabel o jeden lub nawet dwa stopnie grubszy niż wynikałoby to tylko z samej mocy.

Kluczową zasadą, którą należy się kierować przy doborze przekroju kabla AC, jest dopuszczalny spadek napięcia. Spadek napięcia to różnica między napięciem na początku a na końcu przewodu, wynikająca z jego rezystancji. W instalacjach fotowoltaicznych, szczególnie na odcinku od falownika do rozdzielnicy, spadek napięcia nie powinien przekraczać 1% napięcia nominalnego. Przekroczenie tej wartości prowadzi do obniżenia efektywności pracy falownika (może on nie osiągać swojej pełnej mocy) i może wpływać negatywnie na pracę innych urządzeń podłączonych do tej samej linii. Dlatego tak ważne jest uwzględnienie długości trasy i dobranie odpowiednio grubego kabla, aby utrzymać spadek napięcia poniżej tego progu.

Oto kilka praktycznych przykładów doboru przekroju kabla dla popularnych mocy falowników, zakładając typowe warunki domowe (krótkie trasy, montaż wewnątrz budynku). Pamiętaj jednak, że są to jedynie przykłady, a ostateczny dobór powinien być zawsze potwierdzony obliczeniami przez elektryka lub projektanta:

1. Falownik 5 kW: Dla krótkich tras (do ok. 15m) zazwyczaj wystarczy kabel 5x4mm². Jeśli trasa jest dłuższa (powyżej 15-20m), zalecany jest przekrój 5x6mm².
2. Falownik 8 kW: Tutaj już standardem dla krótszych tras (do ok. 15m) jest kabel 5x6mm². Przy dłuższych dystansach (powyżej 15-20m) warto rozważyć przekrój 5x10mm².
3. Falownik 10 kW: Dla falowników tej mocy, nawet przy krótszych trasach, często stosuje się już kabel 5x6mm². Na dłuższych odcinkach (powyżej 15-20m) niezbędny może być przekrój 5x10mm², a w niektórych przypadkach nawet większy.

Sposób ułożenia kabla ma również wpływ na jego długotrwałą obciążalność prądową. Kable prowadzone w izolowanych warunkach, na przykład w peszlu lub korytku kablowym wewnątrz budynku, mają inną zdolność do odprowadzania ciepła niż kable ułożone bezpośrednio w ziemi lub luźno na ścianie. Zgodnie z normami, sposób ułożenia wpływa na tzw. współczynniki korygujące obciążalność prądową. Kabel ułożony w ziemi, gdzie odprowadzanie ciepła jest utrudnione, będzie miał niższą dopuszczalną obciążalność prądową niż ten sam kabel ułożony na powietrzu. Dlatego przy wyborze przekroju, zwłaszcza dla instalacji zewnętrznych, należy uwzględnić te czynniki, aby zapewnić bezpieczeństwo i uniknąć przegrzewania.

Zabezpieczenia: Niezbędna ochrona Twojej instalacji PV.

Sam dobór odpowiedniego kabla to nie wszystko. Aby zapewnić pełne bezpieczeństwo instalacji fotowoltaicznej, kluczowe jest zastosowanie odpowiednich zabezpieczeń elektrycznych w rozdzielnicy. Dwa podstawowe elementy to wyłącznik nadprądowy i wyłącznik różnicowoprądowy.

Wyłącznik nadprądowy, potocznie nazywany "eską", pełni rolę ochronną przed skutkami przeciążeń i zwarć w obwodzie. Jego zadaniem jest przerwanie obwodu, gdy płynący prąd przekroczy bezpieczną wartość przez określony czas. Wartość wyłącznika nadprądowego dobiera się w taki sposób, aby był on dopasowany do obciążalności prądowej wybranego kabla AC, ale jednocześnie zapewniał ochronę dla falownika. Zazwyczaj dobiera się go na poziomie nieco wyższym niż maksymalny prąd znamionowy falownika, ale zawsze poniżej maksymalnej obciążalności prądowej kabla. Zbyt nisko ustawiony wyłącznik będzie niepotrzebnie wyłączał instalację, zbyt wysoko nie zapewni odpowiedniej ochrony.

Wyłącznik różnicowoprądowy (RCD) to absolutnie kluczowy element ochrony przeciwporażeniowej. Jego zadaniem jest wykrywanie i szybkie przerwanie obwodu w przypadku wystąpienia prądu upływu, czyli sytuacji, gdy prąd zaczyna płynąć niepożądaną drogą na przykład przez ciało człowieka dotykającego uszkodzonego urządzenia. W przypadku obwodu AC falownika, RCD jest obowiązkowy i zazwyczaj stosuje się wyłączniki o czułości 30mA. Zapewnia on dodatkową warstwę bezpieczeństwa, chroniąc zarówno ludzi, jak i instalację przed skutkami uszkodzeń izolacji.

Prawidłowe umiejscowienie zabezpieczeń dla obwodu falownika w domowej rozdzielni jest równie ważne. Wyłącznik nadprądowy oraz wyłącznik różnicowoprądowy (często w formie połączonego urządzenia RCBO) powinny być zainstalowane w dedykowanym module rozdzielnicy. Ważne jest, aby obwód AC falownika był odseparowany od innych obwodów, co ułatwia diagnostykę i ewentualne wyłączenia. Należy również zadbać o odpowiednie oznakowanie tego obwodu, aby w razie potrzeby łatwo można było go zidentyfikować.

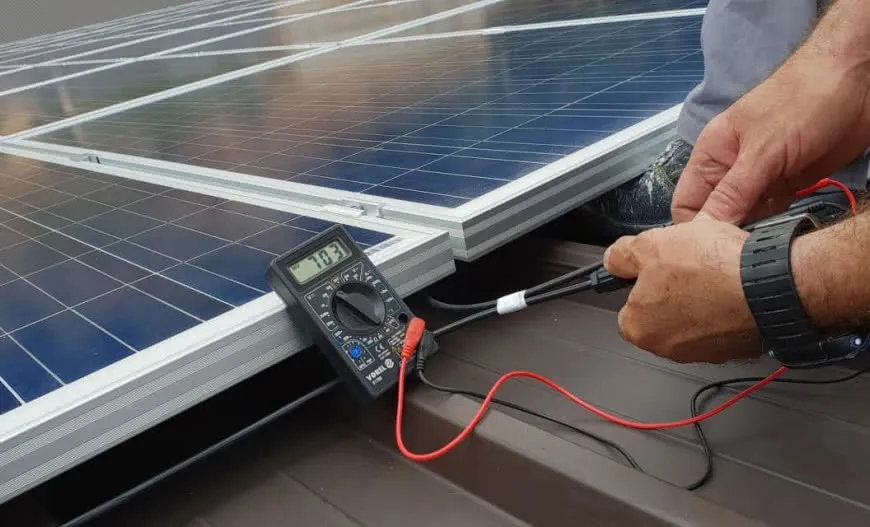

Unikaj tych błędów: Najczęstsze pomyłki przy montażu kabla AC.

Nawet najlepszy sprzęt i staranne wykonanie mogą zostać zniweczone przez proste błędy popełniane na etapie montażu. W przypadku kabla AC od falownika do rozdzielni, najczęściej spotykane pomyłki dotyczą właśnie doboru przekroju i zabezpieczeń.

Jednym z najpoważniejszych błędów jest tzw. "oszczędność" na przekroju kabla. Wybór zbyt cienkiego przewodu, aby zaoszczędzić kilkanaście czy kilkadziesiąt złotych, jest krótkowzroczny i niezwykle ryzykowny. Jak już wielokrotnie wspominałem, prowadzi to do przegrzewania się kabla, strat energii, obniżenia wydajności, a w najgorszym przypadku do pożaru. Bezpieczeństwo i efektywność instalacji są bezcenne, a koszt odpowiedniego kabla jest niewielki w porównaniu do potencjalnych strat i zagrożeń.

Kolejnym częstym błędem jest niedopasowanie zabezpieczeń. Zastosowanie zbyt słabego wyłącznika nadprądowego spowoduje jego ciągłe zadziałanie, uniemożliwiając produkcję energii. Z kolei zbyt mocny wyłącznik może nie zadziałać w krytycznej sytuacji, nie chroniąc kabla ani urządzeń przed skutkami zwarcia lub przeciążenia. Podobnie, brak lub niewłaściwy dobór wyłącznika różnicowoprądowego to poważne zaniedbanie w kwestii ochrony przeciwporażeniowej.

Niestaranne zarobienie końcówek kabli i wykonanie połączeń w zaciskach falownika oraz w rozdzielnicy to ukryte, ale bardzo niebezpieczne zagrożenie. Luźne styki, niedokręcone śruby, czy źle zarobione końcówki powodują wzrost rezystancji w punkcie połączenia. To z kolei prowadzi do lokalnego przegrzewania, iskrzenia, a w efekcie do uszkodzenia izolacji, zwarcia, a nawet zapłonu. Każde połączenie musi być wykonane starannie, z użyciem odpowiednich narzędzi i materiałów (np. tulejek kablowych).

Na koniec, warto pamiętać o ignorowaniu zaleceń producenta falownika. Każdy falownik jest innym urządzeniem, z własnymi specyficznymi wymaganiami dotyczącymi okablowania i zabezpieczeń. Producenci dokładnie opisują te wymagania w instrukcjach obsługi. Przestrzeganie tych zaleceń jest nie tylko kluczowe dla zapewnienia bezpieczeństwa i prawidłowego działania urządzenia, ale często jest również warunkiem utrzymania gwarancji. Zawsze warto poświęcić chwilę na przeczytanie instrukcji to prosta droga do uniknięcia wielu problemów.

Podsumowanie: Cztery kroki do wyboru idealnego kabla AC.

Podsumowując, wybór odpowiedniego kabla AC od falownika do rozdzielni nie musi być skomplikowany, jeśli podejdziemy do tego metodycznie. Oto cztery kluczowe kroki, które pomogą Ci dokonać właściwego wyboru:

Krok 1: Określ moc i typ instalacji (1-fazowa / 3-fazowa). Na samym początku musisz wiedzieć, jaką moc ma Twój falownik i czy jest to instalacja jednofazowa, czy trójfazowa. Te informacje determinują wstępny wybór typu kabla (np. 3-żyłowy lub 5-żyłowy) oraz jego bazowy przekrój, który będzie punktem wyjścia do dalszych obliczeń.

Krok 2: Zmierz dokładną odległość do rozdzielni. Precyzyjny pomiar długości trasy kablowej jest niezbędny do obliczenia spadku napięcia. Pamiętaj, że im dłuższy kabel, tym większy spadek napięcia, co może wymusić zastosowanie kabla o większym przekroju, nawet jeśli moc falownika nie jest bardzo wysoka.

Krok 3: Skonsultuj dobór przekroju i zabezpieczeń z elektrykiem. Chociaż ten artykuł dostarcza wielu cennych wskazówek, ostateczny dobór przekroju kabla, zabezpieczeń nadprądowych i różnicowoprądowych powinien być zawsze potwierdzony przez doświadczonego elektryka lub projektanta instalacji. Tylko profesjonalista jest w stanie wykonać wszystkie niezbędne obliczenia uwzględniające wszystkie czynniki (moc, odległość, sposób ułożenia, spadki napięcia, normy) i zagwarantować bezpieczeństwo oraz zgodność z przepisami.

Krok 4: Postaw na jakość: wybieraj certyfikowane przewody miedziane. Bez względu na wszystko, zawsze wybieraj wysokiej jakości, certyfikowane przewody miedziane (CU) renomowanych producentów. To gwarancja trwałości, bezpieczeństwa i niezawodności Twojej instalacji fotowoltaicznej na lata. Nigdy nie oszczędzaj na jakości kabli i zabezpieczeń to inwestycja w Twoje bezpieczeństwo.

Przeczytaj również: Prąd po skrzynce: 5 kroków do podłączenia i uniknięcia błędów

Twoja droga do bezpiecznej fotowoltaiki kluczowe wnioski i następne kroki.

Wybór odpowiedniego kabla AC od falownika do rozdzielni to fundament bezpiecznej i wydajnej instalacji fotowoltaicznej. Mam nadzieję, że ten artykuł dostarczył Ci wyczerpujących informacji, które pozwolą Ci świadomie podjąć decyzję i uniknąć kosztownych błędów na tym kluczowym etapie.

• Bezpieczeństwo przede wszystkim: Zawsze stosuj certyfikowane kable miedziane (CU) o odpowiednim przekroju i upewnij się, że są one właściwie zabezpieczone wyłącznikami nadprądowymi i różnicowoprądowymi (RCD).
• Obliczenia są kluczowe: Dobór przekroju kabla musi uwzględniać moc falownika, długość trasy kablowej oraz dopuszczalny spadek napięcia (nieprzekraczający 1%).
• Normy i zalecenia: Projektuj i wykonuj instalację zgodnie z obowiązującymi polskimi normami (PN-HD 60364) oraz zaleceniami producenta falownika.

Z mojego doświadczenia wynika, że najwięcej problemów pojawia się tam, gdzie brakuje podstawowej wiedzy lub gdzie próbuje się "zaoszczędzić" na kluczowych elementach instalacji. Pamiętaj, że kabel AC to nie tylko kawałek drutu to żyła Twojego systemu fotowoltaicznego, od której zależy jego stabilność i bezpieczeństwo. Warto poświęcić czas na jego prawidłowy dobór i montaż, a w razie wątpliwości zawsze skonsultować się z doświadczonym instalatorem lub elektrykiem.
