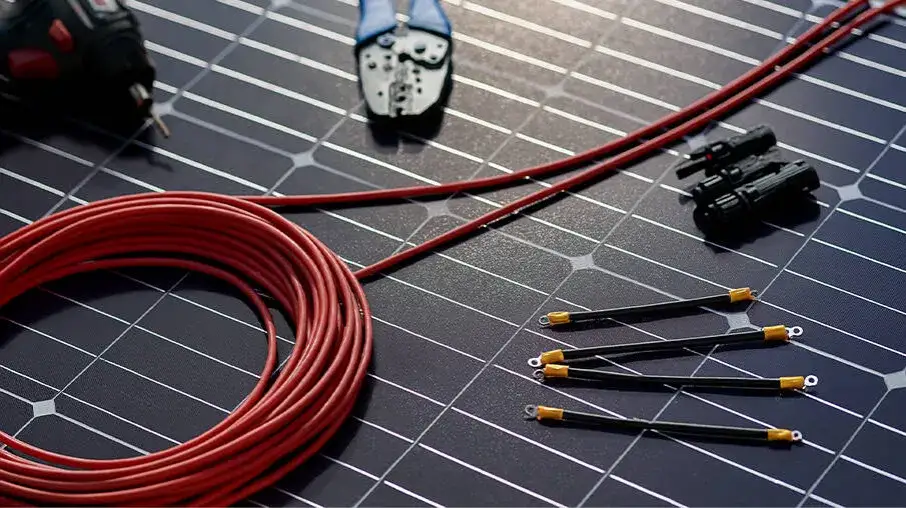

Kable do fotowoltaiki 10 kW: Jaki przekrój i typ wybrać?

Ten artykuł to praktyczny przewodnik, który pomoże Ci precyzyjnie dobrać odpowiednie przewody do instalacji fotowoltaicznej o mocy 10 kW. Dowiesz się, jak zapewnić bezpieczeństwo i maksymalną wydajność systemu, unikając kosztownych błędów.

Wpływ okablowania na bezpieczeństwo Twojego domu

Niewłaściwie dobrane kable to prosta droga do problemów. Zbyt cienkie przewody, pozbawione odpowiedniej izolacji i odporności na warunki zewnętrzne, mogą się przegrzewać. To z kolei zwiększa ryzyko zwarcia, a w skrajnych przypadkach może doprowadzić do pożaru. Pamiętaj, że bezpieczeństwo Twojego domu i rodziny jest absolutnym priorytetem. Odpowiednie okablowanie to fundament, na którym opiera się cała instalacja fotowoltaiczna, gwarantując jej bezpieczne działanie przez lata.

Jak złe kable mogą "ukraść" energię z Twoich paneli? (Straty mocy)

Zbyt mały przekrój przewodów, zwłaszcza na dłuższych odcinkach od paneli do falownika, prowadzi do zjawiska znanego jako spadek napięcia. Im cieńszy kabel, tym większy opór elektryczny, a co za tym idzie większe straty energii. W instalacji fotowoltaicznej o mocy 10 kW straty napięcia powinny być minimalizowane i nie powinny przekraczać 1%. W przeciwnym razie, zamiast zasilać Twój dom, część wyprodukowanej energii po prostu "ucieka" w postaci ciepła w kablach. To bezpośrednio przekłada się na niższą efektywność całej instalacji i mniejsze oszczędności.

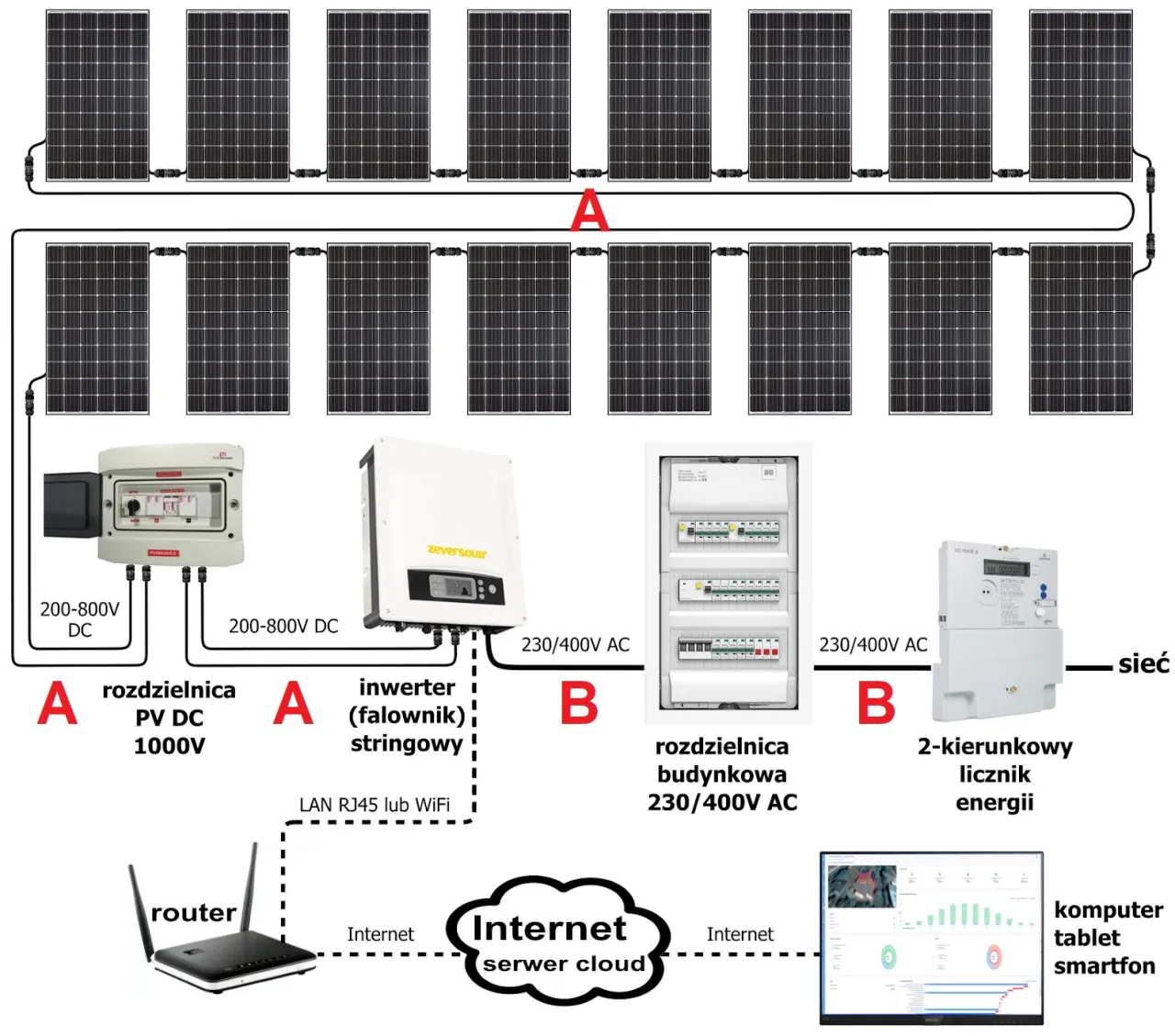

Różnice kluczowe: kable po stronie DC a kable po stronie AC

Zanim zagłębimy się w szczegóły, musimy zrozumieć fundamentalną różnicę między kablami pracującymi po stronie prądu stałego (DC) a tymi po stronie prądu zmiennego (AC). Kable DC to te, które łączą panele fotowoltaiczne z falownikiem. Pracują one pod wysokim napięciem stałym i muszą być odporne na trudne warunki zewnętrzne promieniowanie UV, zmienne temperatury, wilgoć. Kable AC natomiast łączą falownik z domową rozdzielnicą. Choć również wymagają odpowiedniego przekroju i jakości, ich specyfika jest inna, bliższa standardowym instalacjom elektrycznym, ale z uwzględnieniem mocy falownika.

Kable solarne DC: serce Twojej instalacji fotowoltaicznej

Jaki przekrój kabla DC jest optymalny dla mocy 10 kW? Analiza 4 mm² vs 6 mm²

W przypadku instalacji fotowoltaicznej o mocy 10 kW, najczęściej stosowanymi i rekomendowanymi przekrojami kabli po stronie DC są 4 mm² i 6 mm². Wybór między nimi zależy głównie od odległości, jaką kabel musi pokonać. Dla krótszych dystansów, zazwyczaj do 15-20 metrów między panelami a falownikiem, przekrój 4 mm² jest często wystarczający. Jednakże, jeśli odległość jest większa, zdecydowanie zaleca się zastosowanie kabla o przekroju 6 mm². Pozwoli to zminimalizować straty napięcia do poziomu poniżej 1%, co jest kluczowe dla zachowania maksymalnej wydajności systemu. Ostateczny wybór powinien być zawsze dopasowany do konkretnego projektu instalacji.

• 4 mm²: Optymalny dla krótszych odcinków (do ok. 15-20 m), gdy straty napięcia są akceptowalne.
• 6 mm²: Rekomendowany dla dłuższych odcinków, aby zapewnić minimalne straty napięcia (<1%) i maksymalną wydajność.

Norma PN-EN 50618: Co musi spełniać kabel, aby był bezpieczny?

Kable stosowane w instalacjach fotowoltaicznych po stronie DC muszą spełniać rygorystyczne normy, aby zapewnić bezpieczeństwo i długowieczność. Kluczową normą jest PN-EN 50618. Oto jej najważniejsze wymagania:

• Odporność na promieniowanie UV: Izolacja i powłoka kabla muszą być odporne na szkodliwe działanie promieni słonecznych, które mogą degradować materiał.
• Odporność na ekstremalne temperatury: Kable muszą zachować swoje właściwości w szerokim zakresie temperatur, zazwyczaj od -40°C do +90°C, co jest niezbędne w zmiennych warunkach atmosferycznych.
• Odporność na ozon i warunki atmosferyczne: Materiał kabla musi być odporny na działanie ozonu oraz wilgoci i innych czynników atmosferycznych.
• Bezhalogenowość (LSOH - Low Smoke Zero Halogen): W przypadku pożaru, kable te nie wydzielają toksycznych i korozyjnych gazów halogenowych, co zwiększa bezpieczeństwo ewakuacji.
• Trudnopalność: Kable powinny charakteryzować się ograniczonym rozprzestrzenianiem płomienia.
• Napięcie znamionowe 1,5 kV DC: Jest to standardowe napięcie znamionowe dla kabli solarnych, zapewniające odpowiedni margines bezpieczeństwa przy typowych napięciach w stringach paneli.
• Żyła z miedzi ocynowanej: Zapewnia lepszą przewodność i odporność na korozję w porównaniu do zwykłej miedzi.

Kabel AC: bezpieczne połączenie falownika z siecią domową

Dlaczego do instalacji 10 kW potrzebujesz kabla pięciożyłowego?

Instalacje fotowoltaiczne o mocy 10 kW zazwyczaj wykorzystują falowniki trójfazowe. Falownik trójfazowy potrzebuje do prawidłowego działania pięciu przewodów: trzech fazowych (L1, L2, L3), jednego neutralnego (N) oraz jednego ochronnego (PE). Dlatego też, do połączenia falownika z domową rozdzielnicą konieczne jest zastosowanie kabla pięciożyłowego.

Przekrój 4 mm² czy 6 mm²? Jaki kabel AC wybrać do falownika trójfazowego

Dla falownika trójfazowego o mocy 10 kW, minimalny zalecany przekrój kabla AC to 4 mm². Jednakże, coraz częściej instalatorzy decydują się na zastosowanie kabla o przekroju 6 mm², na przykład popularnego typu YKY 5x6 mm². Dlaczego? Taki wybór zwiększa margines bezpieczeństwa, minimalizuje potencjalne straty mocy na dłuższych odcinkach i jest bardziej zgodny z przyszłymi, coraz bardziej restrykcyjnymi normami. Ostateczna decyzja o przekroju powinna uwzględniać odległość od falownika do rozdzielnicy oraz wartość zabezpieczenia nadprądowego.

Rola zabezpieczenia nadprądowego w doborze przewodu AC

Dobór odpowiedniego przekroju kabla AC jest nierozerwalnie związany z zabezpieczeniem nadprądowym, czyli wyłącznikiem nadprądowym (potocznie zwanym "esem"). Dla instalacji o mocy 10 kW, zabezpieczenie to zazwyczaj ma wartość 20A lub 25A. Kluczowe jest, aby przekrój kabla był odpowiednio dobrany do obciążenia, jakie może przenieść dane zabezpieczenie. Zbyt cienki kabel w połączeniu z wysokim zabezpieczeniem może doprowadzić do jego zadziałania, ale co gorsza w przypadku awarii, kabel może się przegrzać, zanim wyłącznik zareaguje. Dlatego też, wybór zgodny z normami i zaleceniami jest niezbędny.

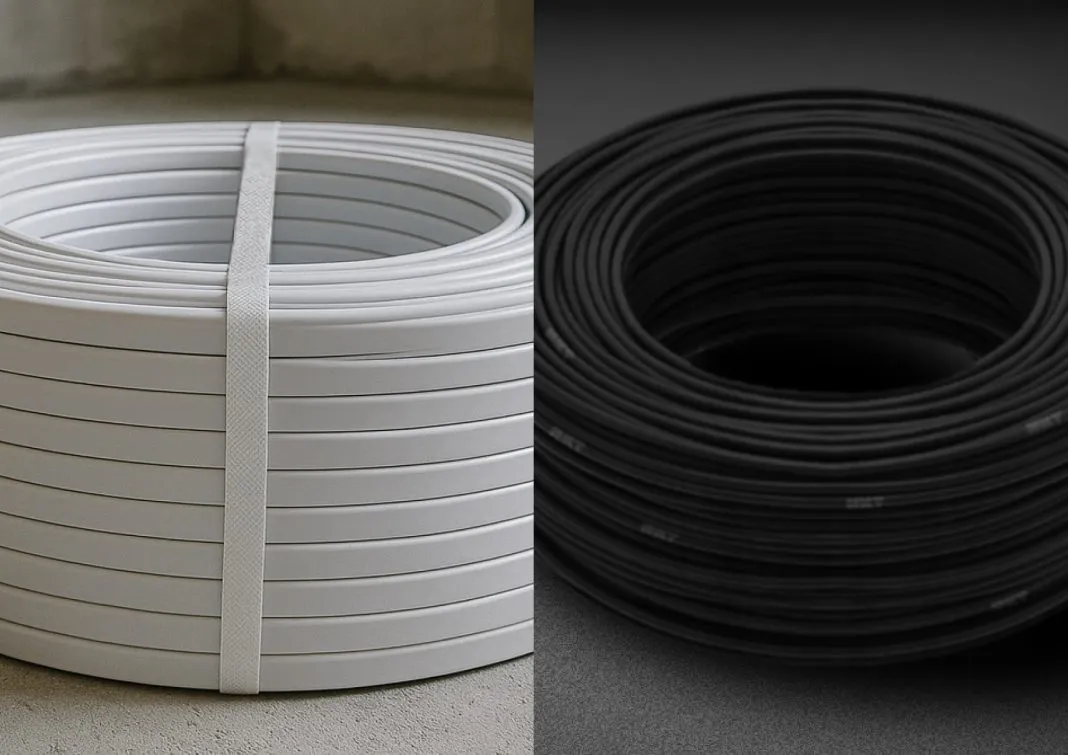

Przewód YKY czy YDY który i gdzie zastosować?

W instalacjach fotowoltaicznych, zwłaszcza po stronie AC, często pojawia się dylemat wyboru między kablami typu YKY a YDYp. Kabel YKY to typowy kabel ziemny, charakteryzujący się grubą izolacją i powłoką wykonaną z polwinitu. Jest on przeznaczony do układania w ziemi, kanałach kablowych, a także na stałe w budynkach. Jego konstrukcja zapewnia mu wysoką odporność mechaniczną i ochronę przed wilgocią.

Z kolei YDYp to przewód płaski, składający się z kilku żył w jednej, płaskiej izolacji. Jest on przeznaczony głównie do stosowania wewnątrz budynków, w miejscach, gdzie nie jest wymagana wysoka odporność mechaniczna ani ochrona przed wilgocią. Często kładzie się go pod tynkiem. W kontekście instalacji fotowoltaicznej, jeśli trasa kabla AC prowadzi na zewnątrz lub pod ziemią, YKY będzie zazwyczaj lepszym i bezpieczniejszym wyborem. Wewnątrz budynku, w zależności od warunków instalacyjnych, można rozważyć YDYp.

Najczęstsze błędy w doborze okablowania PV i jak ich unikać

Oszczędność pozorna: skutki wyboru zbyt cienkich przewodów

Pokusa zastosowania cieńszych kabli w celu obniżenia kosztów jest zrozumiała, ale w przypadku fotowoltaiki jest to bardzo ryzykowna oszczędność. Zbyt mały przekrój przewodów prowadzi do znaczących strat mocy, co obniża efektywność całej instalacji. Co gorsza, cienkie kable przegrzewają się, co nie tylko skraca ich żywotność, ale przede wszystkim znacząco zwiększa ryzyko pożaru. To inwestycja, która może przynieść katastrofalne skutki.

Stosowanie zwykłych kabli elektrycznych zamiast solarnych dlaczego to grozi katastrofą?

Kable solarne (DC) pracują w warunkach, które są nie do zniesienia dla standardowych kabli elektrycznych. Zwykłe przewody, nawet te przeznaczone do instalacji wewnętrznych, nie są odporne na ciągłe działanie promieniowania UV, ekstremalne zmiany temperatur, ozon czy wilgoć. Wystawione na te czynniki, ich izolacja szybko się starzeje, pęka i kruszy. Prowadzi to do zwarć, utraty izolacji i w konsekwencji do poważnych awarii, a nawet pożaru. Dlatego też, do strony DC instalacji fotowoltaicznej należy bezwzględnie stosować wyłącznie certyfikowane kable solarne.

Złe praktyki montażowe: jak nieprawidłowe prowadzenie kabli niszczy instalację

Nawet najlepsze kable mogą ulec uszkodzeniu, jeśli zostaną zamontowane w niewłaściwy sposób. Do najczęstszych błędów należą:

• Prowadzenie kabli w bezpośrednim kontakcie z ostrymi krawędziami (np. blachą dachową, metalowymi elementami konstrukcji), co może przeciąć izolację.
• Brak stosowania odpowiednich peszli ochronnych lub rur przepustowych, które zabezpieczają kable przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi.
• Niewłaściwe promienie gięcia kabli, które mogą prowadzić do naprężeń wewnętrznych i uszkodzenia żył.
• Brak zabezpieczenia przed gryzoniami, które mogą przegryźć izolację, zwłaszcza w miejscach trudno dostępnych.
• Niewłaściwe mocowanie kabli, które może powodować ich naprężenie lub luźne zwisanie, narażając na uszkodzenia.

Każde z tych zaniedbań to potencjalne źródło problemów, które mogą wpłynąć na bezpieczeństwo i wydajność całej instalacji.

Praktyczna checklista: jak krok po kroku wybrać kable do fotowoltaiki 10 kW

Krok 1: Zmierz odległości kluczowy parametr dla strony DC i AC

Pierwszym i absolutnie kluczowym krokiem jest dokładne zmierzenie odległości. Musisz precyzyjnie określić dystans między pierwszym a ostatnim panelem w stringu (jeśli to istotne dla obliczeń) oraz między całym kompleksem paneli a lokalizacją falownika (strona DC). Równie ważne jest zmierzenie odległości między falownikiem a miejscem, gdzie kabel AC zostanie podłączony do domowej rozdzielnicy. Te pomiary są niezbędne do obliczenia spadków napięcia i doboru odpowiedniego przekroju kabla, zwłaszcza po stronie DC.

Krok 2: Sprawdź oznaczenia na kablu jak czytać specyfikację techniczną?

Gdy już wiesz, jaki przekrój jest potrzebny, czas na weryfikację samych kabli. Zwróć uwagę na następujące oznaczenia:

1. Dla kabli DC (solarnych):
   • Zgodność z normą PN-EN 50618.
   • Napięcie znamionowe 1,5 kV DC (lub wyższe).
   • Informacje o odporności na UV, szerokim zakresie temperatur (np. -40°C/+90°C).
   • Materiał żyły: miedź ocynowana.
   • Oznaczenie typu izolacji (np. XLPE).
2. Dla kabli AC:
   • Typ kabla (np. YKY, YDYp).
   • Liczba żył i przekrój (np. 5x4 mm² lub 5x6 mm²).
   • Napięcie znamionowe (np. 0,6/1 kV).
   • Informacje o przeznaczeniu (np. do układania w ziemi, wewnątrz budynków).

Dokładne sprawdzenie tych parametrów to gwarancja bezpieczeństwa i zgodności z przepisami.

Krok 3: Skonsultuj wybór z projektem lub zaufanym instalatorem

Nawet najlepszy poradnik nie zastąpi profesjonalnego spojrzenia. Zawsze warto zweryfikować swój wybór kabli z dokumentacją projektową instalacji fotowoltaicznej. Jeśli projekt nie zawiera szczegółowych wytycznych dotyczących okablowania, lub jeśli masz jakiekolwiek wątpliwości, najlepszym rozwiązaniem jest konsultacja z doświadczonym i zaufanym instalatorem fotowoltaiki. Profesjonalista oceni wszystkie czynniki od długości tras, przez rodzaj falownika, po lokalne warunki i doradzi optymalne rozwiązanie, zapewniając bezpieczeństwo i maksymalną wydajność Twojego systemu.

Przeczytaj również: Fotowoltaika do domu: Jak wybrać moc, panele i falownik?

Kluczowe wnioski i Twoje następne kroki

Dobór odpowiedniego okablowania do instalacji fotowoltaicznej o mocy 10 kW to zadanie, które wymaga precyzji i wiedzy. Mam nadzieję, że ten przewodnik pomógł Ci zrozumieć, jak kluczowe jest stosowanie kabli solarnych zgodnych z normą PN-EN 50618 po stronie DC oraz odpowiednio dobranych kabli AC, z uwzględnieniem ich przekroju i typu. Pamiętaj, że właściwy dobór przewodów to fundament bezpieczeństwa i gwarancja maksymalnej wydajności Twojej instalacji.

• Stosuj kable solarne 4 mm² lub 6 mm² (zależnie od odległości) spełniające normę PN-EN 50618 dla strony DC.
• Dla strony AC wybieraj kable pięciożyłowe o przekroju co najmniej 4 mm², a najlepiej 6 mm², dopasowane do zabezpieczenia nadprądowego.
• Unikaj typowych błędów: zbyt cienkich przewodów, używania niewłaściwych kabli oraz błędów montażowych.
• Zawsze dokładnie mierz odległości i weryfikuj oznaczenia na kablach przed zakupem.

Z mojego doświadczenia wynika, że wiele osób bagatelizuje znaczenie okablowania, skupiając się głównie na panelach i falowniku. Jednak to właśnie przewody są "krwiobiegiem" całej instalacji. Właściwy dobór i montaż kabli to inwestycja, która procentuje przez cały okres życia systemu, zapewniając jego stabilną i bezpieczną pracę. Nie oszczędzaj na tym elemencie to podstawa, która chroni Twój dom i maksymalizuje zwroty z inwestycji.

A jakie są Twoje doświadczenia z doborem kabli do fotowoltaiki? Czy napotkałeś jakieś szczególne wyzwania? Podziel się swoją opinią w komentarzach poniżej!
