Połączenie szeregowe akumulatorów to prosty sposób na uzyskanie wyższego napięcia w instalacji bez zmiany samej technologii magazynowania energii. W praktyce liczy się jednak nie tylko spięcie plusa z minusem, ale też dobór identycznych baterii, zgodność z BMS, ładowarką i falownikiem oraz kilka zasad, które decydują o trwałości całego zestawu. Poniżej rozkładam to na czynniki pierwsze: od działania układu, przez dobór elementów, po najczęstsze błędy w magazynach energii.
Najważniejsze zasady, które decydują o bezpieczeństwie i parametrach zestawu
- W szeregu sumuje się napięcie, a pojemność w amperogodzinach pozostaje taka sama.
- Do jednego stringu łączę tylko akumulatory o tym samym typie, napięciu nominalnym, pojemności i możliwie tym samym stanie naładowania.
- Dwa akumulatory 12 V tworzą zwykle układ 24 V, a cztery takie same baterie 12 V mogą dać 48 V.
- Ładowarka, falownik i regulator PV muszą obsługiwać nowe napięcie całego banku.
- W systemach litowych kluczowe są ograniczenia producenta i działanie BMS, czyli systemu zarządzania baterią.
- Jeśli potrzebujesz większej pojemności przy tym samym napięciu, szukasz raczej połączenia równoległego niż szeregowego.
Jak działa układ szeregowy i co się w nim zmienia

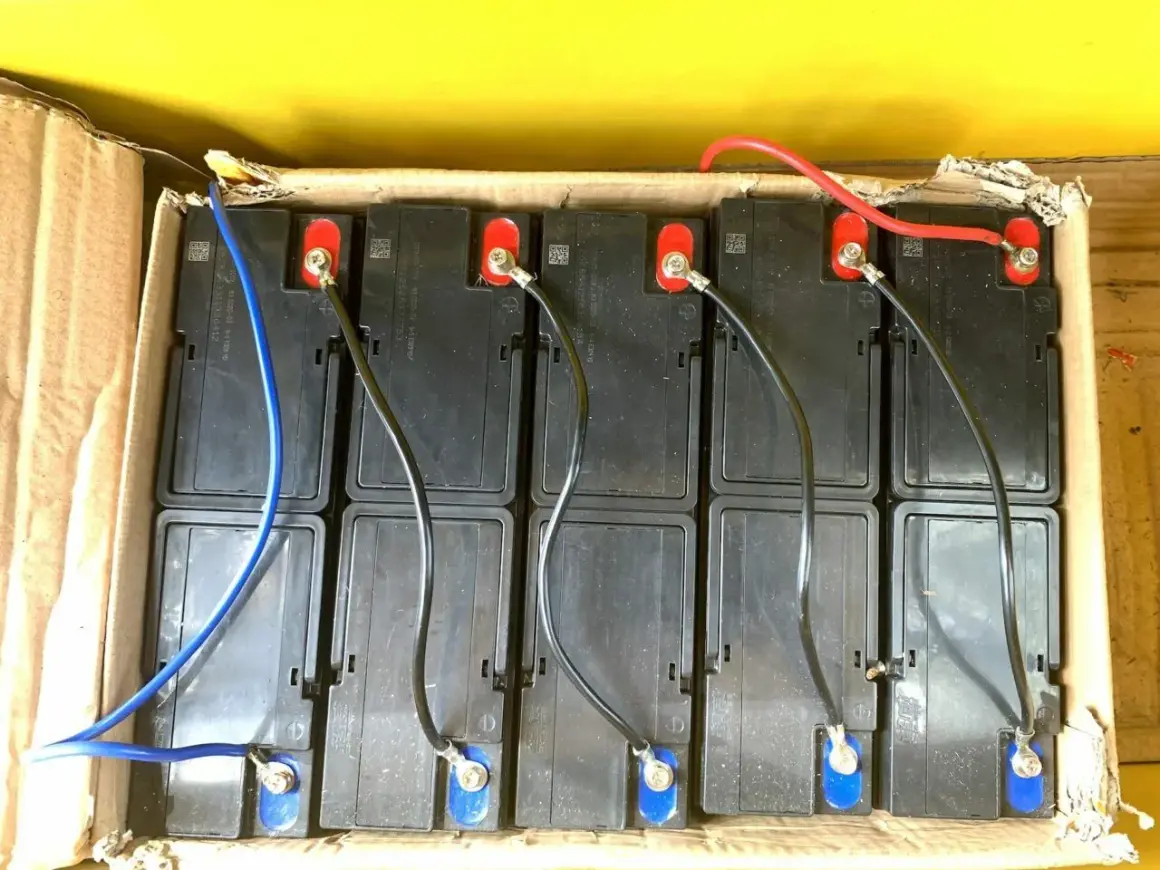

W szeregu łączę dodatni biegun jednego akumulatora z ujemnym biegunem następnego. Efekt jest prosty: napięcia się sumują, ale pojemność w Ah nie rośnie. To właśnie ten punkt najczęściej budzi nieporozumienia, bo wiele osób myli amperogodziny z energią całego zestawu.
Przykład najlepiej porządkuje temat. Dwa akumulatory 12 V 100 Ah połączone szeregowo tworzą bank 24 V 100 Ah. Pojemność w Ah pozostaje taka sama jak pojedynczego ogniwa, ale energia rośnie, bo rośnie napięcie. W praktyce taki zestaw ma około 2400 Wh energii, czyli tyle, ile dwa identyczne akumulatory razem.
| Zestaw | Napięcie końcowe | Pojemność | Energia orientacyjna |
|---|---|---|---|
| 1 × 12 V 100 Ah | 12 V | 100 Ah | 1200 Wh |
| 2 × 12 V 100 Ah w szeregu | 24 V | 100 Ah | 2400 Wh |
| 4 × 12 V 100 Ah w szeregu | 48 V | 100 Ah | 4800 Wh |
To rozróżnienie ma jeszcze jeden praktyczny skutek. Jeśli urządzenie potrzebuje tej samej mocy, ale pracuje przy wyższym napięciu, płynie mniejszy prąd. Dla obciążenia 2 kW przy 12 V to około 167 A, przy 24 V około 83 A, a przy 48 V już tylko około 42 A. Mniejszy prąd to mniejsze straty na kablach, mniej grzania i zwykle spokojniejsza praca całej instalacji. Właśnie dlatego w magazynach energii wyższe napięcia bywają po prostu rozsądniejsze. Kiedy to już jest jasne, łatwiej ocenić, gdzie taki układ ma sens.
Kiedy takie łączenie ma sens w fotowoltaice i magazynach energii
Szeregowe łączenie akumulatorów wybieram wtedy, gdy potrzebuję dopasować bank do wyższego napięcia urządzeń. Najczęściej dotyczy to systemów 24 V i 48 V, falowników off-grid, większych magazynów energii, zasilania awaryjnego oraz instalacji mobilnych, gdzie liczy się niższy prąd roboczy.
- W małych układach 12 V wystarcza tam, gdzie moce są niewielkie i przewody są krótkie.
- W systemach 24 V łatwiej zasilać średnie obciążenia bez bardzo grubych kabli.
- W instalacjach 48 V zwykle lepiej wychodzą większe moce, bo spadki napięcia i straty są niższe.
- W fotowoltaice wyższe napięcie banku często lepiej pasuje do falownika i regulatora MPPT.
Nie traktuję jednak szeregu jako uniwersalnej odpowiedzi na każdy problem. Jeśli celem jest dłuższy czas pracy przy tym samym napięciu, bardziej przydaje się układ równoległy. Jeśli zależy mi jednocześnie na wyższym napięciu i większej pojemności, wchodzę w konfigurację mieszaną, czyli szeregową z równoległą. To już prowadzi do samego montażu, bo tam najłatwiej popełnić błąd, którego później nie widać gołym okiem.
Jak połączyć akumulatory szeregowo krok po kroku
Przed złożeniem zestawu zawsze zaczynam od sprawdzenia dokumentacji. W praktyce nie zakładam, że dwa „takie same” akumulatory naprawdę zachowują się identycznie. Liczy się producent, chemia, pojemność, napięcie nominalne i ograniczenia dotyczące liczby baterii w szeregu.
- Sprawdzam zgodność baterii - ten sam typ, pojemność, napięcie nominalne i możliwie ten sam wiek. W bankach litowych patrzę też na dopuszczalną liczbę sztuk w szeregu i wymagania BMS.
- Wyrównuję stan naładowania - przed połączeniem baterie powinny mieć zbliżony SOC, czyli state of charge. W praktyce najlepiej, gdy są naładowane do tego samego poziomu.
- Przygotowuję przewody - stosuję odpowiedni przekrój, solidne końcówki i możliwie krótkie, równe łączniki między bateriami.
- Łączę plus z minusem - wolny plus pierwszej baterii zostaje początkiem stringu, a wolny minus ostatniej baterii końcem zestawu.
- Kontroluję napięcie całości - przed podłączeniem do falownika lub ładowarki mierzę napięcie całego banku i sprawdzam, czy zgadza się z założeniami projektu.
- Konfiguruję ładowanie - regulator PV, ładowarka albo inwerter muszą mieć ustawiony profil odpowiedni dla nowego napięcia banku.
W bankach ołowiowych zwracam szczególną uwagę na balans napięć poszczególnych akumulatorów. Z czasem różnice oporu wewnętrznego powodują, że jedna bateria może być niedoładowywana, a druga przeładowywana. W układach litowych tę rolę częściowo przejmuje BMS, ale on nie naprawia wszystkiego sam z siebie - jeśli baterie mają duże różnice na starcie, problem zostaje. Dlatego dobry montaż zaczyna się jeszcze przed skręceniem połączeń. Następna sekcja pokazuje, co najczęściej psuje cały efekt.
Najczęstsze błędy, które skracają żywotność baterii
W praktyce widzę kilka powtarzalnych problemów. Nie są spektakularne, ale właśnie dlatego bywają ignorowane do momentu, gdy jedna bateria zaczyna odstawać od reszty.
- Mieszanie różnych akumulatorów - inna pojemność, inna chemia albo inny wiek zwykle kończą się nierówną pracą całego stringu.
- Łączenie baterii o różnym stanie naładowania - układ od początku startuje z nierównowagą, którą później trudno wyrównać.
- Ignorowanie limitu producenta - szczególnie przy lithium i gotowych bankach z BMS limit liczby baterii w szeregu jest realnym ograniczeniem, nie sugestią.
- Złe ustawienie ładowarki lub falownika - urządzenie musi pracować z napięciem całego zestawu, a nie pojedynczej baterii.
- Luźne połączenia - słaby styk daje spadki napięcia, grzanie i szybszą degradację złącza.
- Brak zabezpieczeń po stronie baterii - w dobrze zaprojektowanym układzie stosuję odpowiednie zabezpieczenie nadprądowe i rozłącznik serwisowy.

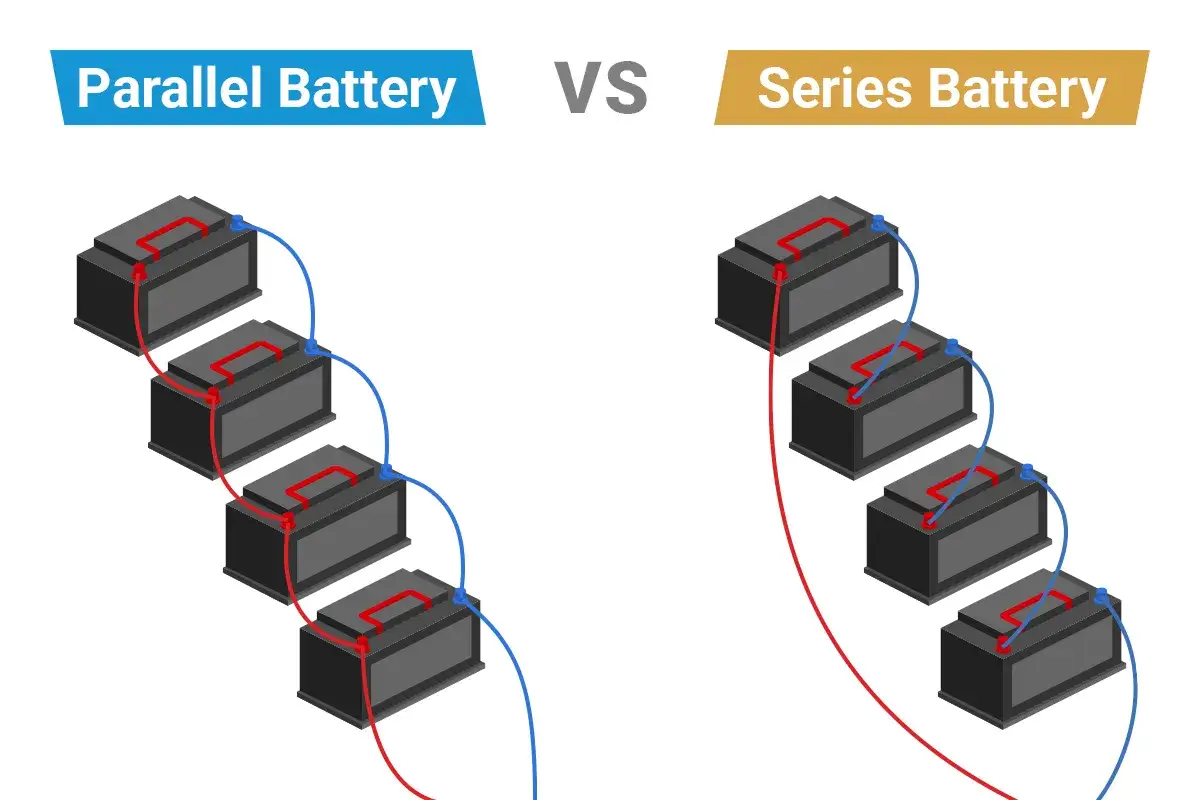

Szereg, równolegle czy układ mieszany
Tu najłatwiej o dobrą decyzję, jeśli patrzę nie na nazwę połączenia, tylko na efekt, którego naprawdę potrzebuję. W jednym układzie chcę podnieść napięcie, w drugim zwiększyć pojemność, a czasem potrzebuję obu rzeczy naraz.
| Układ | Co rośnie | Największa zaleta | Najważniejsze ograniczenie | Typowe zastosowanie |
|---|---|---|---|---|
| Szeregowy | Napięcie | Niższy prąd roboczy i mniejsze straty | Pojemność w Ah nie rośnie | 24 V, 48 V, zasilanie wyższych mocy |
| Równoległy | Pojemność | Dłuższy czas pracy przy tym samym napięciu | Większe prądy całkowite | Wydłużenie autonomii systemu 12 V |
| Mieszany | Napięcie i pojemność | Elastyczność konfiguracji | Wymaga bardzo równego projektu i dobrego balansu | Większe magazyny energii, banki 48 V |
Przykład praktyczny: jeśli buduję większy magazyn na bazie ogniw 12 V, mogę najpierw złożyć dwa lub cztery akumulatory w szereg, a potem połączyć takie same stringi równolegle. Taki układ pozwala utrzymać wymagane napięcie, a jednocześnie zwiększyć pojemność całego systemu. Warunek jest jeden: oba stringi muszą być zbudowane z tych samych baterii i poprowadzone możliwie symetrycznie. Bez tego rośnie ryzyko nierównego obciążenia, a wraz z nim szybciej pojawiają się różnice w pracy poszczególnych gałęzi. Właśnie dlatego przed uruchomieniem robię jeszcze ostatni przegląd.
Co sprawdzam, zanim oddam bank do pracy
- Czy całkowite napięcie stringu zgadza się z projektem i zakresem urządzeń.
- Czy ładowarka, falownik i regulator PV mają ustawiony właściwy profil dla nowego napięcia.
- Czy wszystkie połączenia są solidnie dokręcone i nie ma śladów grzania.
- Czy bateria lub BMS nie ma ograniczeń, które zmuszają do innej liczby ogniw w szeregu.
- Czy akumulatory startują z podobnym stanem naładowania i temperaturą.
- Czy układ ma przewidziane zabezpieczenie i możliwość bezpiecznego odłączenia serwisowego.
Jeśli mam zapamiętać jedną rzecz, to tę: szeregowe łączenie robi się po to, by dopasować napięcie do urządzenia, a nie po to, by „ulepszyć” każdą baterię z osobna. Gdy zestaw składa się z jednakowych akumulatorów, pracuje w zgodzie z dokumentacją producenta i ma dobrze ustawione ładowanie, działa przewidywalnie. Gdy zaczynam mieszać przypadkowe modele, skraca się życie całego banku i bardzo szybko wychodzą różnice, których nie da się już naprawić samą regulacją.
