Napięcie akumulatora potrafi powiedzieć sporo, ale tylko wtedy, gdy wiemy, kiedy i jak je mierzyć. W tym artykule pokazuję praktyczne tabele napięć dla najczęstszych chemii, wyjaśniam różnicę między napięciem spoczynkowym, ładowania i pod obciążeniem oraz podpowiadam, jak nie pomylić chwilowego odczytu z rzeczywistym stanem naładowania. To szczególnie ważne w instalacjach fotowoltaicznych i magazynach energii, gdzie błędna interpretacja jednego pomiaru potrafi prowadzić do zupełnie złych decyzji.
Najważniejsze jest odróżnienie napięcia spoczynkowego od ładowania i dobranie tabeli do chemii akumulatora
- Dla 12V akumulatora kwasowo-ołowiowego pełny odczyt po spoczynku to zwykle okolice 12,8 V, a 12,2 V oznacza mniej więcej połowę pojemności.
- LiFePO4 ma dużo płytszą krzywą napięcia, więc 13,0-13,3 V nie mówi jeszcze precyzyjnie, ile energii zostało.
- Pomiar zaraz po ładowaniu albo przy większym obciążeniu łatwo zawyża lub zaniża wynik.
- W PV i magazynach energii najlepiej łączyć napięcie z odczytem BMS albo monitora baterii.
- W systemach 24V i 48V wartości przelicza się proporcjonalnie, ale zasada interpretacji zostaje taka sama.
Jak czytać napięcie akumulatora, żeby nie pomylić stanu spoczynku z ładowaniem
Ja zawsze zaczynam od jednego prostego pytania: czy ten akumulator był chwilę temu ładowany, czy już odpoczął? To robi ogromną różnicę. Napięcie widziane na mierniku może oznaczać stan spoczynkowy, ale może też być chwilowym efektem pracy prostownika, regulatora MPPT, alternatora albo po prostu obciążenia podłączonego do instalacji.
W praktyce rozróżniam trzy sytuacje:
- Napięcie spoczynkowe - mierzysz akumulator po odłączeniu ładowania i odbiorników, a odczyt ma odzwierciedlać stan naładowania.
- Napięcie pod obciążeniem - bateria zasila urządzenia i odczyt spada, czasem wyraźnie, choć pojemność nie musi być jeszcze dramatycznie niska.
- Napięcie ładowania - to parametr zadany przez ładowarkę, a nie bezpośrednia informacja o tym, ile energii zostało w ogniwach.
W akumulatorach kwasowo-ołowiowych napięcie spada dość czytelnie wraz z rozładowaniem, dlatego da się z niego szacować SOC, czyli state of charge, po polsku stan naładowania. W LiFePO4 ta zależność jest dużo mniej wygodna, bo krzywa napięcia jest prawie płaska przez sporą część rozładowania. To właśnie dlatego jedna uniwersalna liczba zwykle nie wystarcza, a dobrze zrobiona tabela napięć ma sens tylko wtedy, gdy wiadomo, do jakiej chemii się odnosi.
Od tej różnicy warto zacząć, bo dalej wszystko zależy już od typu baterii i warunków pomiaru.
Tabela napięć dla 12V akumulatorów kwasowo-ołowiowych
W akumulatorach AGM, żelowych i klasycznych kwasowo-ołowiowych napięcie spoczynkowe nadal jest jednym z najprostszych sposobów orientacyjnej oceny stanu naładowania. Warunek jest jeden: pomiar musi być wykonany po odpoczynku, najlepiej po kilku godzinach bez ładowania i bez istotnego obciążenia. Wtedy odczyt zaczyna mieć sens diagnostyczny.
| Stan naładowania | Napięcie spoczynkowe 12V | Co to zwykle oznacza w praktyce |
|---|---|---|
| 100% | 12,8-12,85 V | Akumulator jest praktycznie pełny, o ile był odłączony od ładowania i odpoczął. |
| 75% | 12,5-12,55 V | Stan wciąż dobry, ale to już nie jest pełne naładowanie. |
| 50% | 12,2-12,25 V | Mniej więcej połowa pojemności. To moment, w którym warto planować doładowanie. |
| 25% | 11,9-11,95 V | Niski poziom. Dalsza praca bez ładowania nie jest dobrym pomysłem. |
| 0% | 11,6-11,65 V | Głęboko rozładowany akumulator, narażony na szybszą degradację. |
Jeśli pracujesz na systemie 24V, wartości można w przybliżeniu pomnożyć przez dwa. Dla 48V mnożysz przez cztery. To proste przeliczenie działa, bo mówimy o tych samych ogniwach połączonych szeregowo. W praktyce oznacza to, że 12,2 V w instalacji 12V odpowiada mniej więcej 24,4 V w systemie 24V i około 48,8 V w układzie 48V.
W akumulatorach zalewanych, czyli flooded, napięcie spoczynkowe jest pomocne, ale nie zawsze najlepsze. Tam najpewniejszą ocenę stanu daje gęstość elektrolitu mierzona areometrem. Jeśli jednak nie masz takiej możliwości, tabela napięć nadal daje sensowny obraz sytuacji i pozwala odróżnić pełną baterię od wyraźnie zużytej.
To dobry punkt odniesienia, ale przy LiFePO4 ta sama metoda już tak dobrze nie działa.

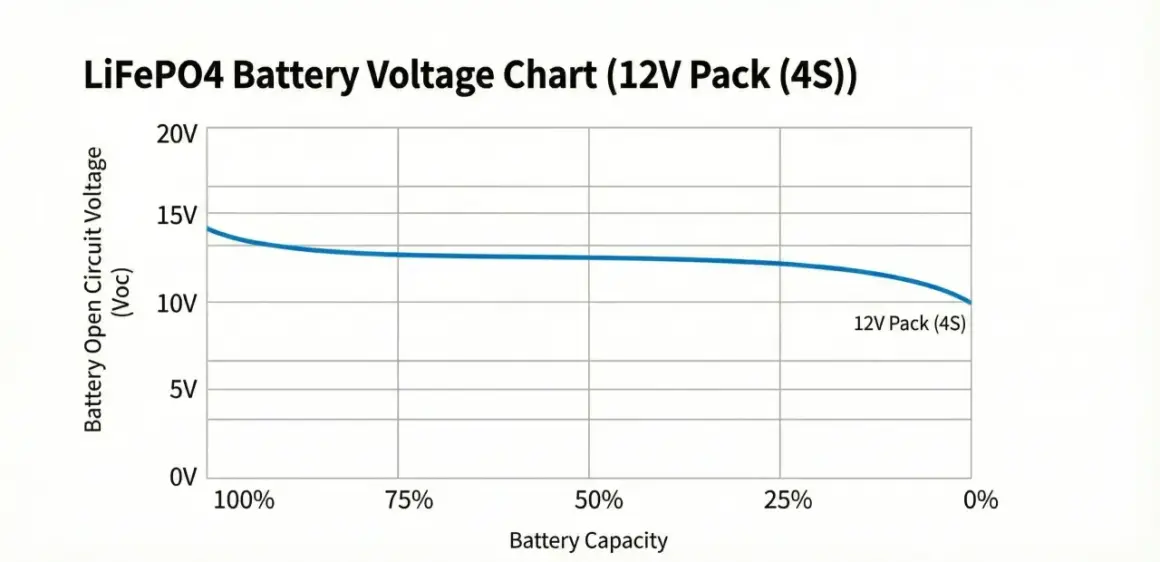

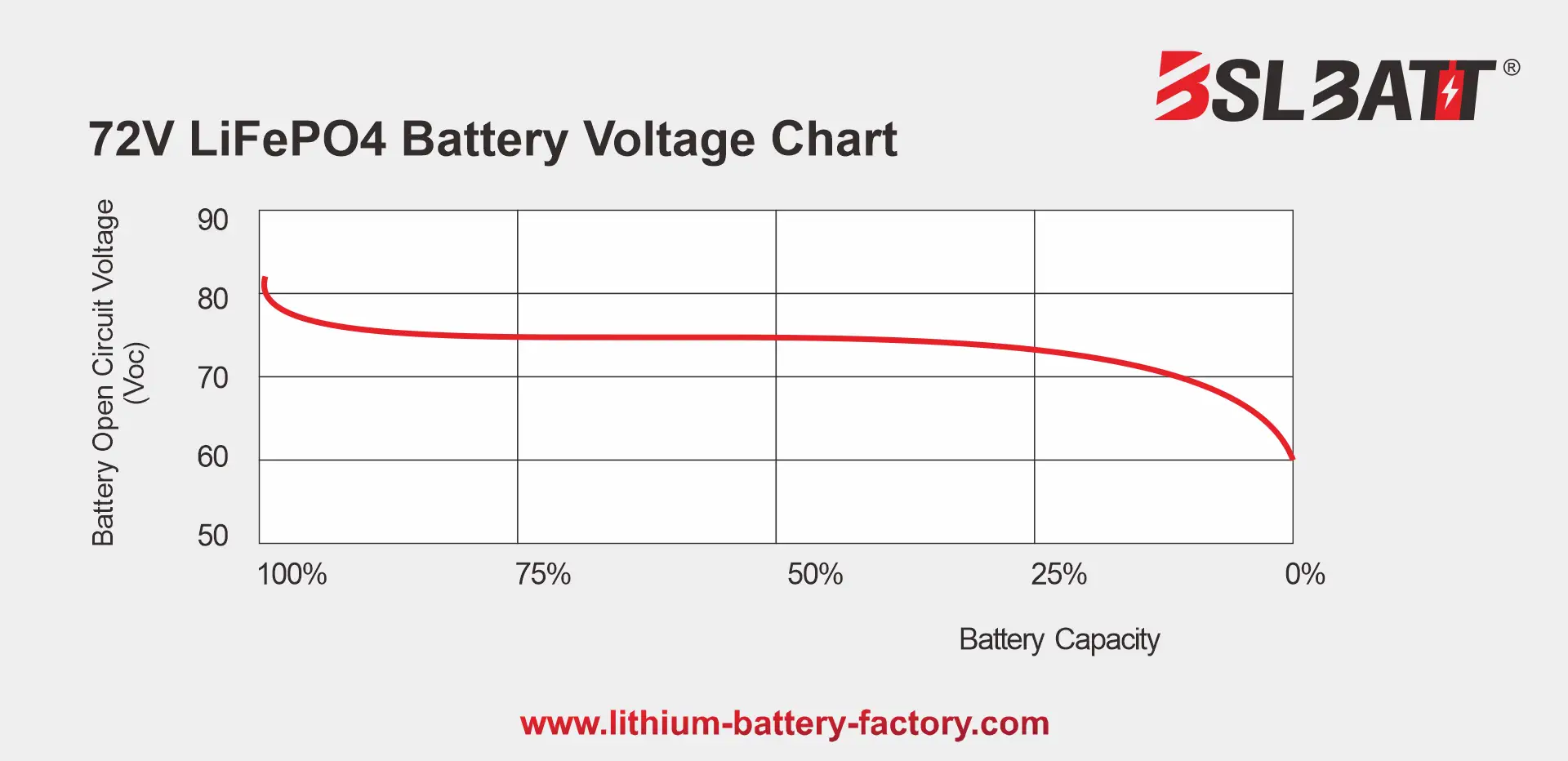

Co pokazuje tabela napięć LiFePO4 w magazynach energii
LiFePO4 to dziś jedna z najczęściej stosowanych chemii w magazynach energii i instalacjach off-grid, bo łączy bezpieczeństwo, trwałość i dobrą sprawność. Jest jednak jeden haczyk: napięcie nie opada tu liniowo. W praktyce oznacza to, że bateria o dość różnym poziomie energii może pokazywać bardzo podobny odczyt.
Właśnie dlatego napięcie LiFePO4 traktuję jako wskazówkę, a nie precyzyjny licznik procentów. Przydatne jest przede wszystkim na krańcach zakresu, czyli przy pełnym naładowaniu i przy końcówce rozładowania. W środkowej części krzywej różnice są zbyt małe, żeby wyciągać daleko idące wnioski.
| Stan naładowania | Napięcie 12V LiFePO4 | Komentarz praktyczny |
|---|---|---|
| 100% podczas ładowania | 14,6 V | Typowy punkt końcowy ładowania dla wielu 12V pakietów LiFePO4. |
| 100% po odpoczynku | 13,6 V | Odczyt spoczynkowy po pełnym naładowaniu. |
| 90% | 13,4 V | Wciąż wysoki poziom energii, ale napięcie nie mówi jeszcze wszystkiego. |
| 80% | 13,3 V | To nadal bardzo dobry stan, mimo że odczyt wygląda już skromniej niż przy ładowaniu. |
| 70% | 13,2 V | Wartość typowa dla szerokiego, „płaskiego” obszaru pracy LiFePO4. |
| 60% | 13,1 V | Różnica względem 70% jest mała, więc sama liczba nie daje dużej precyzji. |
| 50% | 13,0 V | Połowa energii nie wygląda dramatycznie, bo ta chemia długo trzyma podobne napięcie. |
| 40% | 13,0 V | Wciąż nie jest to „pusto”; bez monitora baterii łatwo się pomylić. |
| 30% | 12,9 V | Schodzenie do dolnej części zakresu zaczyna być bardziej widoczne. |
| 20% | 12,8 V | Tu zaczyna się obszar, w którym rozsądnie kontrolować zużycie energii. |
| 10% | 12,0 V | Niski poziom, blisko końca użytecznego zakresu dla wielu systemów. |
| 0% | 10,0 V | Stan skrajnie niski, zwykle niedopuszczalny w normalnej eksploatacji. |
W magazynach energii z LiFePO4 ja szczególnie pilnuję jednego: nie wolno oceniać pojemności wyłącznie po chwilowym napięciu. Jeśli system ma BMS, czyli układ zarządzania baterią, to właśnie on zwykle daje najpewniejszy obraz sytuacji, bo uwzględnia także prąd, temperaturę i ochronę ogniw. Sam multimetr bywa dobry do szybkiej kontroli, ale nie do dokładnego liczenia procentów.
Jeżeli chcesz porównać parametry ładowania, orientacyjnie wiele 12V pakietów LiFePO4 ładuje się w okolicy 14,4-14,6 V, a napięcie podtrzymania bywa ustawiane niżej albo wręcz pomijane. To też odróżnia tę chemię od klasycznych akumulatorów ołowiowych i dobrze pokazuje, dlaczego w fotowoltaice nie warto mieszać jednej tabeli z drugą.
Żeby jednak pomiar miał sens, trzeba wiedzieć, co go najczęściej fałszuje.
Dlaczego to samo napięcie nie zawsze znaczy to samo
Najwięcej błędów widzę wtedy, gdy ktoś traktuje napięcie jak bezwzględny wyrok. Tymczasem ten sam akumulator może pokazać zupełnie różne wartości w zależności od obciążenia, temperatury i tego, jak dawno skończyło się ładowanie.
- Obciążenie zaniża odczyt - włączony falownik, przetwornica albo większy odbiornik potrafią obniżyć napięcie na zaciskach nawet wtedy, gdy bateria nie jest jeszcze tak słaba, jak wygląda.
- Świeżo po ładowaniu napięcie bywa zawyżone - to tzw. ładunek powierzchniowy, szczególnie zauważalny w akumulatorach ołowiowych.
- Temperatura zmienia wynik - zimny akumulator zachowuje się inaczej niż ciepły, a w ładowaniu kwasowo-ołowiowym korekta temperatury ma realne znaczenie.
- Zużycie baterii przesuwa tabelę - starszy akumulator może przy tym samym stanie naładowania pokazywać nieco niższe napięcie niż nowy.
- Chemia ma większe znaczenie niż sama liczba - 12,8 V w AGM i 12,8 V w LiFePO4 nie opowiadają tej samej historii.
W praktyce najuczciwiej jest traktować napięcie jako szybki test, a nie pełną diagnozę. To dobry filtr na początek, ale nie zamyka sprawy, jeśli instalacja zachowuje się nietypowo. W układach fotowoltaicznych taki skrót myślowy potrafi oszczędzić czas, ale tylko wtedy, gdy nie idzie za daleko.
Skoro znamy już ograniczenia pomiaru, przechodzę do tego, jak zrobić go poprawnie.
Jak mierzyć napięcie, żeby wynik był wiarygodny
Najprostszy sposób na zły odczyt to pomiar w złym momencie. Ja robię to zawsze według tej samej kolejności, bo tylko wtedy mam porównywalne wyniki z dnia na dzień.
- Odłączam lub przynajmniej ograniczam ładowanie oraz większe odbiorniki.
- Przy akumulatorze kwasowo-ołowiowym czekam co najmniej kilka godzin, a najlepiej około 4 godzin, aż napięcie się uspokoi.
- Przy LiFePO4 odczyt też warto zrobić po chwili odpoczynku, ale tutaj jeszcze ważniejszy jest BMS albo monitor baterii.
- Mierzę bezpośrednio na zaciskach, a nie na przypadkowym punkcie instalacji z cienkim przewodem po drodze.
- Zapisuję temperaturę, bo zimą i latem te same wartości nie zawsze znaczą dokładnie to samo.
W instalacji PV dobrze jest sprawdzać nie tylko sam akumulator, ale też regulator ładowania, falownik i ewentualny monitor energii. Jeśli wszystkie wskazania mówią to samo, diagnoza jest dużo pewniejsza. Jeśli każde urządzenie pokazuje coś innego, zwykle problem leży nie w baterii, tylko w warunkach pomiaru albo w konfiguracji systemu.
Ta procedura wydaje się banalna, ale właśnie tu najczęściej wygrywa się lub przegrywa trafność całej oceny.
Co zrobić, gdy odczyt jest za niski albo za wysoki
Gdy wynik wychodzi poza oczekiwany zakres, nie zaczynam od paniki, tylko od sprawdzenia kontekstu. Zaskakująco często problem nie leży w samej baterii, tylko w profilu ładowania, temperaturze albo poborze prądu przez instalację.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobiłbym w pierwszej kolejności |
|---|---|---|
| 12V akumulator ołowiowy ma po odpoczynku około 12,0 V lub mniej | Głębokie rozładowanie, duży pobór pasożytniczy albo zużycie ogniw | Doładowałbym baterię, sprawdził pobór spoczynkowy i powtórzył pomiar po kilku godzinach. |
| AGM regularnie nie dobija do pełnego napięcia ładowania | Nieprawidłowy profil ładowarki, za niski prąd albo zbyt krótka absorpcja | Sprawdziłbym ustawienia ładowania i czas fazy absorpcji. |
| LiFePO4 w zimie nie przyjmuje ładowania | BMS blokuje ładowanie w niskiej temperaturze | Zweryfikowałbym temperaturę, funkcję self-heating i ograniczenia producenta. |
| Napięcie LiFePO4 stoi około 13,2-13,3 V i trudno ocenić procent | To normalna płaska część charakterystyki | Nie wyciągałbym wniosków z samego napięcia i sprawdziłbym licznik Ah albo monitor baterii. |
| Napięcie podczas ładowania rośnie zbyt wysoko | Zły profil ładowarki, brak kompensacji temperatury lub zbyt agresywne ustawienia | Skorygowałbym parametry ładowania, zwłaszcza dla AGM i LiFePO4. |
W systemach z akumulatorami ołowiowymi szczególnie ważne jest, aby nie dopuszczać do chronicznego niedoładowania. To ono najczęściej skraca żywotność bardziej niż pojedynczy głębszy cykl. Z kolei w LiFePO4 najczęstszy błąd to odwrotność: próba oceny wszystkiego samym napięciem i ignorowanie BMS, który właśnie po to został w systemie zainstalowany.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: najpierw sprawdź, czy odczyt jest spoczynkowy, potem ustal chemię akumulatora, a dopiero na końcu wyciągaj wniosek o stanie naładowania. Tylko taka kolejność daje wynik, który naprawdę można wykorzystać w domu, w aucie albo w instalacji fotowoltaicznej.
Trzy liczby, które zapamiętuję przy kontroli akumulatora
W codziennej pracy nie potrzebuję dziesiątek progów. Wystarczą mi trzy liczby, bo one szybko odsiewają większość pomyłek.
- 12,8 V - dla 12V akumulatora kwasowo-ołowiowego to zwykle bardzo dobry, pełny odczyt po spoczynku.
- 12,2 V - w baterii ołowiowej to okolice połowy pojemności, nie stan „jeszcze prawie pełny”.
- 13,0-13,3 V w LiFePO4 - to zakres, z którego nie da się uczciwie wyczytać dokładnego procentu bez dodatkowych danych.
Do tego dorzucam jeszcze jedną praktyczną zasadę: napięcie jest wskaźnikiem, a nie wyrocznią. W akumulatorach ołowiowych potrafi powiedzieć naprawdę dużo, ale w LiFePO4 powinno być tylko jednym z sygnałów obok BMS, monitora baterii i historii ładowania. Jeśli tak podejdziesz do tematu, tabela napięć stanie się realnym narzędziem diagnostycznym, a nie jedynie ładnie wyglądającą ściągą.
