W instalacji elektrycznej to właśnie przewód neutralny zamyka obwód i pozwala odbiornikom pracować stabilnie. Bez zrozumienia jego roli łatwo pomylić go z ochronnym, źle odczytać kolory żył albo popełnić błąd przy modernizacji rozdzielnicy. Poniżej wyjaśniam, jak działa w praktyce, czym różni się od PE i PEN oraz na co zwrócić uwagę w domu, warsztacie i instalacji z fotowoltaiką.
Najważniejsze fakty o neutralnym torze w instalacji
- To tor powrotny dla prądu roboczego, a nie element ochronny.
- W obwodzie jednofazowym domyka pętlę zasilania, a w trójfazowym pomaga równoważyć obciążenia.
- W nowoczesnych instalacjach PE i N są rozdzielone, a wspólny PEN występuje głównie w starszych układach lub na odcinku sieci.
- Kolor niebieski zwykle oznacza N, ale w starych instalacjach nie wolno ufać wyłącznie barwie izolacji.
- Błędy w połączeniach neutralnych często kończą się zadziałaniem zabezpieczeń, migotaniem oświetlenia albo nieprawidłową pracą urządzeń.
- Przy fotowoltaice, pompach ciepła i dużych odbiornikach równowaga faz oraz stan neutralnego toru mają realny wpływ na działanie całego systemu.
Czym jest przewód neutralny i skąd bierze się jego rola
W uproszczeniu to tor, którym prąd wraca do źródła po wykonaniu pracy w odbiorniku. W sieci niskiego napięcia jest połączony z punktem neutralnym transformatora, dlatego jego potencjał względem ziemi powinien być niski, ale nie należy mylić tego z absolutnym brakiem napięcia w każdej sytuacji. Pod obciążeniem i na dłuższych odcinkach pojawia się spadek napięcia, więc w praktyce mówimy o elemencie roboczym, a nie o „bezpiecznym zerze”.
Ja patrzę na ten przewód przede wszystkim jako na część układu zasilania, która umożliwia działanie urządzeń 230 V. To on zamyka obwód, stabilizuje pracę odbiorników i pozwala sieci rozdzielać energię w sposób przewidywalny. W starszych budynkach można jeszcze usłyszeć potoczne określenie „zero”, ale w nowoczesnym opisie instalacji lepiej trzymać się oznaczenia N.
Najważniejsze jest jedno: to przewód roboczy, a nie ochronny. Tego rozróżnienia nie warto spłaszczać, bo od niego zależy bezpieczeństwo całej instalacji. Z tej zasady wynika też sposób jego pracy w obwodach jedno- i trójfazowych.
Jak pracuje w obwodzie jednofazowym i trójfazowym
W obwodzie jednofazowym sprawa jest prosta. Prąd wychodzi przewodem fazowym L, przechodzi przez odbiornik i wraca żyłą N. Jeśli ten tor zostanie przerwany, urządzenie przestaje działać albo działa niestabilnie, nawet wtedy, gdy faza nadal jest obecna.
W układzie trójfazowym neutralny tor ma już bardziej „organizującą” rolę. Gdy obciążenie trzech faz jest symetryczne, prądy częściowo się znoszą i w N płynie niewiele prądu. W domu prawie nigdy nie ma idealnej symetrii, bo równocześnie pracują lodówka, piekarnik, ładowarka, router, oświetlenie i elektronika użytkowa. Wtedy N przejmuje prąd niezrównoważenia i pomaga utrzymać stabilne 230 V dla odbiorników jednofazowych.
- Jeśli jedna faza zasila mocny odbiornik, a pozostałe są lekko obciążone, prąd w neutralnym torze rośnie.
- Jeśli odbiory rozłożysz równiej, zmniejszasz ryzyko spadków napięcia i przeciążenia jednego obwodu.
- Jeśli masz jednocześnie wiele urządzeń elektronicznych, różnice między fazami stają się widoczne szybciej niż przy prostym oświetleniu.
Właśnie dlatego przy projektowaniu i rozbudowie instalacji patrzę nie tylko na same zabezpieczenia, ale też na rozkład obciążeń między fazami. To prowadzi naturalnie do porównania z PE i starym PEN, bo tu najłatwiej o pomyłkę.
N, PE i PEN nie są tym samym
To jedno z najczęstszych źródeł błędów przy modernizacji. Neutralny tor, ochronny PE i wspólny PEN mają różne funkcje, a ich zamiana potrafi stworzyć realne zagrożenie. Poniżej najprostsze porównanie, które porządkuje temat.
| Oznaczenie | Rola w instalacji | Czy płynie nim prąd roboczy | Typowe zastosowanie | Najważniejsza uwaga |
|---|---|---|---|---|
| N | Tor powrotny dla energii z odbiornika | Tak | Obwody jednofazowe i część układów trójfazowych | Nie wolno traktować go jak przewodu ochronnego |
| PE | Ochrona przeciwporażeniowa | Nie w normalnej pracy | Połączenie obudów urządzeń i elementów przewodzących | Nie powinien przenosić prądu roboczego |
| PEN | Funkcja ochronna i robocza w jednym przewodzie | Tak | Starsze układy TN-C i odcinki sieci przed rozdziałem | Po rozdziale na PE i N nie wraca się do wspólnego połączenia w obwodach końcowych |
W praktyce oznacza to, że w nowoczesnych instalacjach domowych dąży się do rozdzielenia funkcji ochronnej i roboczej. Rozdział wykonuje się raz, w punkcie przewidzianym projektem, a dalej prowadzi się już osobne tory. Jeśli ktoś robi mostki „na oko”, najczęściej przygotowuje sobie problem, nie usprawnienie. Następny krok to rozpoznanie żył po kolorach i oznaczeniach, ale tu również trzeba uważać.

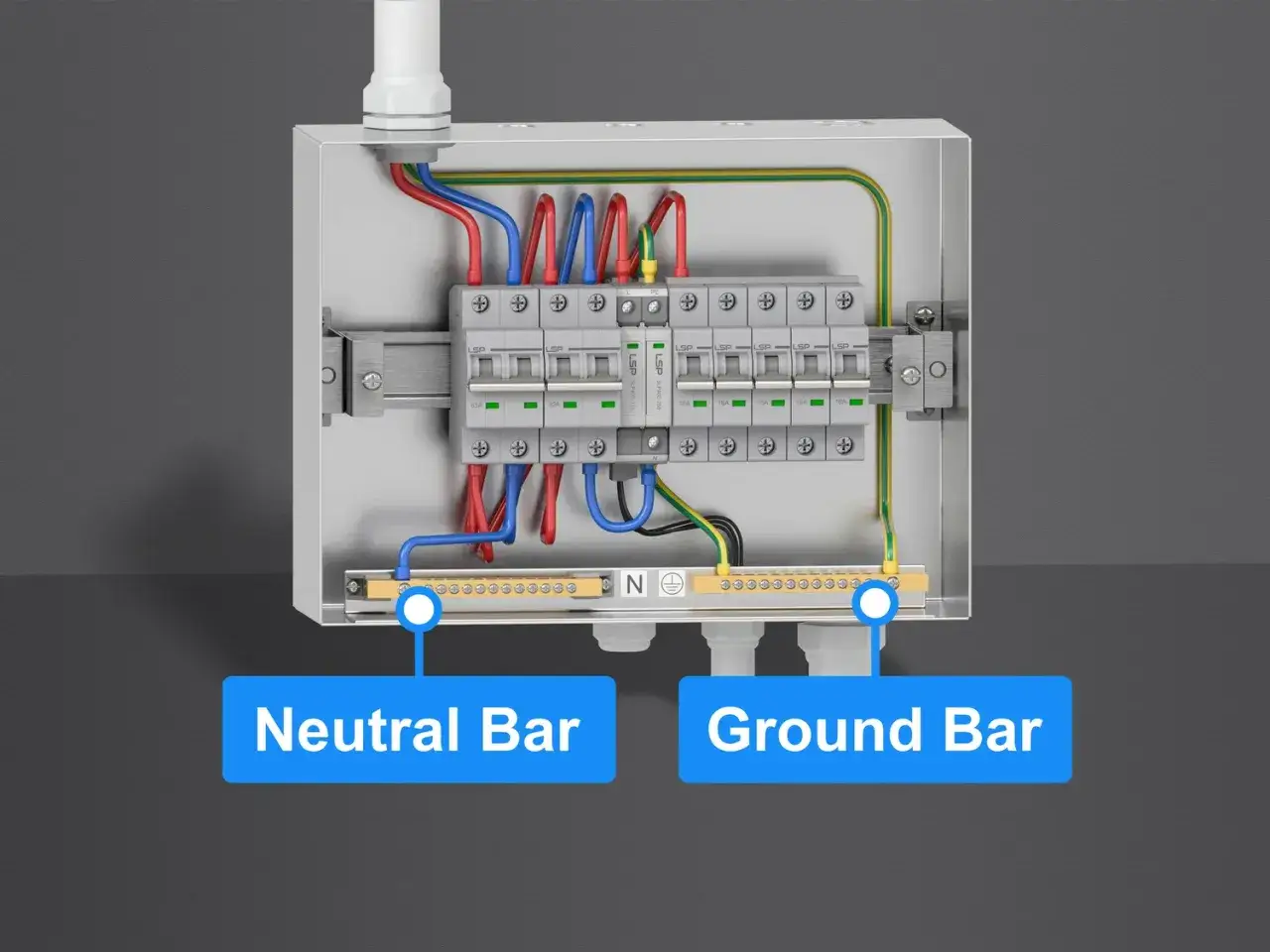

Jak rozpoznać tor N po kolorze i oznaczeniach
W nowych instalacjach żyła N jest zwykle niebieska. To praktyczne ułatwienie, ale nie wolno na nim poprzestawać, zwłaszcza gdy pracujesz przy starszym budynku. W starych układach kolory mogły być inne, a wspólny PEN bywał prowadzony w sposób, który dziś nie odpowiada współczesnym standardom bezpieczeństwa.
Ja zawsze robię to w dwóch krokach: najpierw sprawdzam oznaczenie i układ w rozdzielnicy, a dopiero potem sięgam po pomiar. Sam kolor izolacji bywa mylący, jeśli instalacja była przerabiana bez pełnej dokumentacji. Niebieska żyła nie zawsze oznacza bezpieczny i poprawnie podłączony neutralny tor, jeśli ktoś wcześniej popełnił błąd przy rozdziale albo przyłączył obwód „na skróty”.
- Niebieski zwykle oznacza N.
- Żółto-zielony jest zarezerwowany dla PE.
- Brązowy, czarny i szary najczęściej oznaczają fazy L.
- W starszych budynkach barwy mogą odbiegać od obecnych standardów.
- W razie wątpliwości liczy się pomiar, a nie domysł.
To rozpoznanie jest ważne nie tylko przy remontach, ale też przy diagnozowaniu usterek. Jeśli już wiesz, jak identyfikować żyły, łatwiej zrozumiesz typowe błędy, które pojawiają się podczas napraw i modernizacji.
Najczęstsze błędy podczas modernizacji i podłączania urządzeń
W praktyce najwięcej kłopotów widzę wtedy, gdy ktoś zakłada, że niebieski przewód jest zawsze „tym właściwym” albo że można go połączyć z ochronnym, bo „przecież tak działało wcześniej”. To złe założenie. W instalacji elektrycznej drobny błąd na zacisku potrafi wywołać migotanie światła, losowe wybijanie zabezpieczeń albo niebezpieczne napięcia na obudowach urządzeń.
- Mylenie N z PE - powoduje nieprawidłową pracę ochrony i może unieruchomić część urządzeń.
- Łączenie N i PE w złym miejscu - po rozdziale funkcji nie powinno się ich ponownie mostkować w gniazdach, puszkach ani podrozdzielnicach.
- Luźne zaciski - przegrzewają się, wywołują spadki napięcia i trudne do znalezienia usterki przerywane.
- Ignorowanie starego układu PEN - modernizacja bez rozpoznania układu sieci kończy się zwykle kosztowniejszą poprawką.
- Założenie, że wyłącznik różnicowoprądowy naprawi wszystko - on chroni, ale nie zastąpi poprawnego okablowania.
Typowe objawy błędów są dość czytelne: częste zadziałanie RCD, dziwne napięcia na obudowach, nierówna praca sprzętu AGD, przygasanie oświetlenia przy włączaniu czajnika albo ładowarki. Jeśli takie sygnały pojawiają się po remoncie, nie szukałbym winy w samym urządzeniu jako pierwszej rzeczy. Najpierw sprawdza się połączenia, układ sieci i stan neutralnego toru. To szczególnie ważne tam, gdzie instalacja obsługuje więcej niż zwykłe gniazdka.
Dlaczego ma to znaczenie przy podziale energii w domu i instalacji PV
Przy rozdziale energii w domu neutralny tor ma znaczenie dużo większe, niż sugeruje jego „niewidoczna” rola. Kiedy rozkładasz odbiorniki po fazach, chodzi nie tylko o formalny porządek w rozdzielnicy, ale też o ograniczenie prądu niezrównoważenia i strat w przewodach. W praktyce przekłada się to na stabilniejszą pracę całej instalacji.
To szczególnie istotne przy dużych odbiornikach, takich jak płyta indukcyjna, pompa ciepła, ładowarka samochodu elektrycznego czy system fotowoltaiczny z falownikiem. W takich układach neutralny tor ma wpływ na pracę zabezpieczeń, pomiary energii i zachowanie instalacji przy obciążeniu asymetrycznym. Jeśli fazy są źle rozłożone, rośnie ryzyko spadków napięcia i niepotrzebnych alarmów ze strony automatyki.
- Przy PV i magazynie energii liczy się zgodność z układem sieci oraz poprawny dobór zabezpieczeń.
- Przy wielu odbiornikach jednofazowych warto pilnować równowagi między fazami.
- Przy automatyce domowej drobna pomyłka w połączeniach N potrafi zakłócić działanie kilku obwodów naraz.
Jeśli patrzę na instalację jak na system rozdziału energii, neutralny tor nie jest dodatkiem. To jeden z elementów, które decydują o tym, czy cały układ pracuje przewidywalnie. Z tego wynika ostatnia, praktyczna rzecz: co sprawdzić, zanim zacznie się cokolwiek przerabiać.
Co sprawdzić przed modernizacją, żeby nie zgadywać
Przy przeróbkach instalacji nie zaczynam od wymiany elementów, tylko od ustalenia, z jakim układem mam do czynienia. To oszczędza czas i ogranicza ryzyko błędu. Najważniejsze są cztery rzeczy: typ sieci, miejsce rozdziału PEN, stan połączeń oraz poprawny opis żył w rozdzielnicy.
- Sprawdź, czy instalacja pracuje w układzie TN-C, TN-C-S czy TN-S.
- Ustal, gdzie dokładnie następuje rozdział funkcji ochronnej i roboczej.
- Zweryfikuj dokręcenie zacisków, bo luźne połączenia są częstą przyczyną awarii.
- Nie oceniaj starej instalacji wyłącznie po kolorze izolacji.
- Przy wątpliwościach oprzyj się na pomiarach, a nie na pamięci poprzedniego właściciela albo „sprawdzonym” schemacie z internetu.
Jeżeli mam zostawić jedną praktyczną zasadę, to brzmi ona tak: neutralny tor traktuje się jako część roboczą instalacji, a nie jako zamiennik ochrony. Gdy trzymasz się tej logiki, łatwiej ocenić schemat, dobrać zabezpieczenia i bezpiecznie poruszać się między starą a nową instalacją.
