Najkrócej mówiąc, chodzi o ochronę instalacji, a nie o samą nazwę urządzenia
- Ogranicznik przepięć przejmuje nadmiar energii i ogranicza napięcie, które dociera do odbiorników.
- Dobór zależy od układu sieci, liczby faz, obecności instalacji odgromowej i tego, czy w budynku działa fotowoltaika.
- Typ 1 stosuję tam, gdzie trzeba radzić sobie z prądem piorunowym, typ 2 w głównej ochronie rozdzielnicy, a typ 3 blisko wrażliwej elektroniki.
- Skuteczność mocno zależy od uziemienia, wyrównania potencjałów i bardzo krótkich połączeń.
- W instalacji PV patrzę osobno na stronę DC i AC, bo to dwa różne miejsca ryzyka.
Czym jest ochrona przeciwprzepięciowa i kiedy naprawdę jej potrzebujesz
Patrzę na ten temat bardzo praktycznie: przepięcie nie musi być spektakularnym uderzeniem pioruna, żeby narobić szkód. Wystarczy krótki impuls w sieci, załączenie silnika, awaria po stronie zasilania albo bliskie wyładowanie atmosferyczne, by uszkodzić zasilacze, sterowniki, routery, falowniki czy automatykę grzewczą. Właśnie dlatego ochrona przeciwprzepięciowa jest dziś ważna nie tylko w obiektach przemysłowych, ale też w zwykłych domach.
Najwięcej sensu ma tam, gdzie działa dużo elektroniki i gdzie awaria oznacza nie tylko niedogodność, ale realny koszt. W praktyce są to domy z fotowoltaiką, pompą ciepła, systemem alarmowym, stacją ładowania, inteligentnym sterowaniem i długimi liniami zasilającymi. Jeśli instalacja jest prosta, ryzyko bywa mniejsze, ale im więcej urządzeń i bardziej rozbudowany rozdział energii, tym bardziej opłaca się zabezpieczyć tor zasilania na wejściu. Żeby dobrze ocenić, czy takie zabezpieczenie zadziała, trzeba zrozumieć sam mechanizm jego pracy.
Jak działa w ułamku sekundy
W normalnych warunkach ogranicznik ma bardzo dużą impedancję, więc nie przeszkadza w pracy instalacji. Gdy napięcie rośnie ponad próg, element wewnętrzny gwałtownie zmienia swoje właściwości i kieruje nadmiar energii do przewodu ochronnego, a stamtąd do uziemienia. W rozwiązaniach iskiernikowych przewodzi iskra, a w warystorowych robi to materiał półprzewodnikowy, który ogranicza napięcie na zaciskach.
W praktyce ważne są trzy rzeczy. Po pierwsze, urządzenie działa błyskawicznie, w nanosekundach lub mikrosekundach, więc chroni sprzęt, zanim impuls zdąży przejść dalej. Po drugie, nie jest „wieczne” - po silnym udarze może się zużyć, dlatego wskaźnik stanu ma znaczenie. Po trzecie, ogranicznik nie zastępuje uziemienia ani wyrównania potencjałów, bo bez tych elementów energia przepięcia nie ma gdzie się bezpiecznie rozproszyć. To prowadzi do kolejnego pytania: który typ pasuje do konkretnej instalacji.
Który typ ochronnika pasuje do danej instalacji
Gdy dobieram aparat do rozdzielnicy, najpierw patrzę na źródło zagrożenia, a dopiero potem na markę czy wygląd obudowy. To samo rozwiązanie nie jest najlepsze dla domu z linią napowietrzną, dla budynku z zewnętrznym systemem odgromowym i dla końcowego gniazdka przy komputerze. Najprościej rozróżnić trzy podstawowe poziomy ochrony i jeden wariant łączony.
| Typ | Gdzie montuję | Kiedy wybieram | Orientacyjny koszt w 2026 |
|---|---|---|---|
| Typ 1 | Główna rozdzielnica | Gdy instalacja może przyjąć część prądu piorunowego, na przykład przy zewnętrznym systemie odgromowym lub zasilaniu napowietrznym | od ok. 200 zł wzwyż |
| Typ 2 | Główna rozdzielnica lub podrozdzielnica | Gdy chcę chronić instalację przed przepięciami łączeniowymi i indukowanymi, co jest typowe dla wielu domów | zwykle ok. 80-250 zł za moduł |
| Typ 3 | Blisko chronionego sprzętu | Gdy zależy mi na ostatnim stopniu ochrony przy bardzo wrażliwej elektronice, na przykład przy serwerze, sterowniku albo routerze | zwykle ok. 50-200 zł |
| Typ 1+2 | Rozdzielnica główna | Gdy chcę połączyć pierwszy i drugi stopień ochrony w jednym urządzeniu, co często upraszcza projekt | od ok. 160 zł do kilkuset złotych, zależnie od liczby biegunów i marki |
W 2026 roku najtańsze moduły typu 2 do domowych rozdzielnic spotykam zwykle w okolicach 80-210 zł, a rozwiązania typu 1+2 zaczynają się mniej więcej od 160 zł. Wersje wielobiegunowe, z wymienną wkładką i sygnalizacją stanu kosztują więcej, ale często ułatwiają serwis i szybszą diagnostykę po udarze. Sama klasyfikacja to jeszcze nie wszystko, bo równie ważne jest miejsce montażu.

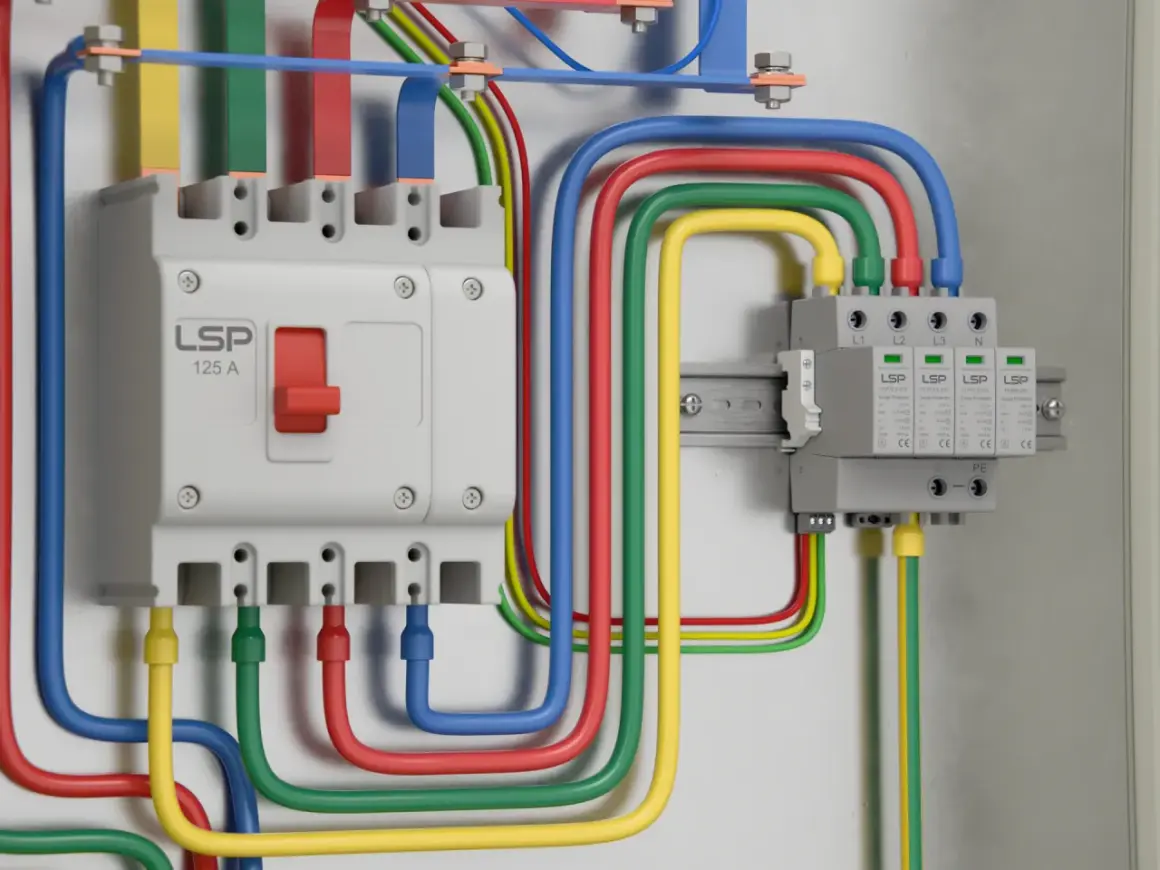

Gdzie montuję ochronę, żeby nie zmarnować jej potencjału
Najlepszy ochronnik traci część skuteczności, jeśli jest podłączony byle jak. Kluczowa zasada jest prosta: przewody łączące go z rozdzielnicą, szyną PE i zaciskiem neutralnym powinny być jak najkrótsze i możliwie równe długością. Każdy dodatkowy centymetr przewodu zwiększa indukcyjność, a to podnosi napięcie resztkowe widziane przez chroniony sprzęt.

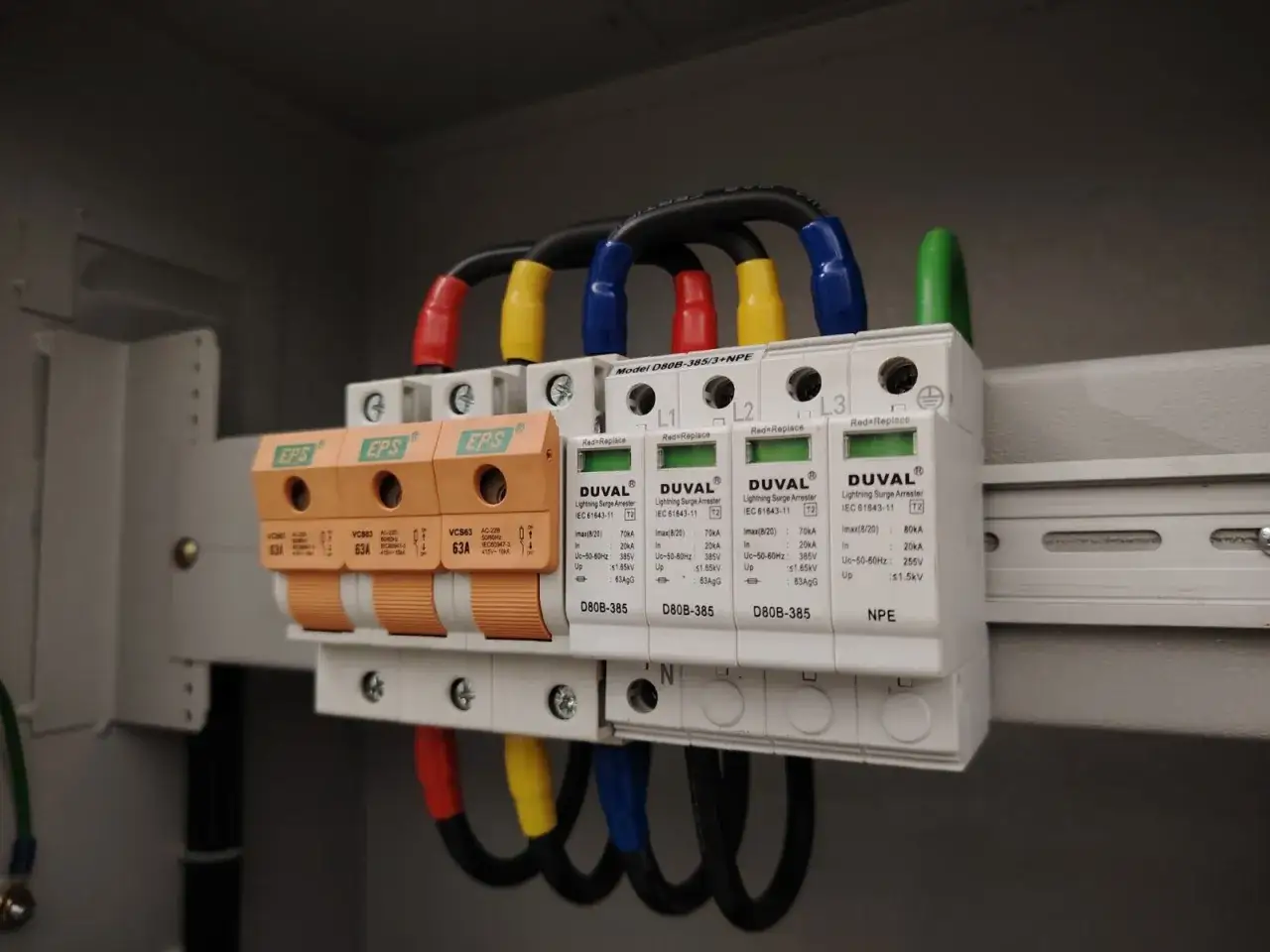

W domu pierwszym miejscem jest zwykle rozdzielnica główna. Jeśli budynek ma podrozdzielnice oddalone od siebie o większą odległość albo zasila odrębne strefy, lokalna ochrona też ma sens. W instalacji fotowoltaicznej patrzę osobno na stronę DC i AC: po stronie modułów i falownika chronię przewody stałoprądowe, a po stronie zasilania falownika dobieram ochronę zgodną z układem sieci i parametrami rozdzielnicy. Przy długich przewodach sygnałowych, monitoringu lub automatyce warto pamiętać również o ochronie linii danych, bo tam szkody pojawiają się równie często jak na zasilaniu.
Najgorszy błąd, jaki widzę w praktyce, to montaż poprawny „na papierze”, ale zbyt daleko od szyny PE lub z nieprzemyślanym prowadzeniem przewodów. Właśnie dlatego pojęcie ekwipotencjalizacji, czyli wyrównania potencjałów, jest tu tak ważne. Dobrze ułożona ochrona nie tylko stoi w rozdzielnicy, ale tworzy z nią spójny tor odprowadzania energii. To z kolei prowadzi do pytania, jak dobrać konkretne parametry urządzenia.
Jak dobieram ochronę do domu, firmy i fotowoltaiki
Przy doborze nie zaczynam od katalogu, tylko od analizy instalacji. Najpierw sprawdzam układ sieci, liczbę faz, obecność zewnętrznego systemu odgromowego i charakter zasilania. Dopiero potem patrzę na parametry urządzenia, bo sam napis „duża odporność” nic nie mówi, jeśli aparat nie pasuje do warunków pracy.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| Uc | Najwyższe napięcie ciągłej pracy | Musi pasować do napięcia sieci lub stringu PV |
| Up | Poziom ochrony napięciowej | Im niższy, tym lepiej dla chronionego sprzętu |
| In i Imax | Prąd wyładowczy i maksymalny prąd rozładowania | Pokazują, jak dobrze urządzenie znosi impulsy przepięciowe |
| Iimp | Prąd udarowy dla typu 1 | Istotny tam, gdzie pojawia się prąd piorunowy |
| Liczba biegunów | Układ 1P, 3P, 4P albo rozwiązania DC | Musi odpowiadać liczbie faz i topologii instalacji |
Najczęstsze błędy, które obniżają skuteczność
W praktyce widzę kilka powtarzalnych problemów. Nie wynikają z wad urządzenia, tylko z niepełnego podejścia do całego systemu ochrony.
- Zakup samego modułu bez sprawdzenia uziemienia i wyrównania potencjałów.
- Zbyt długie połączenia między ochronnikiem a szyną PE, N i rozdzielnicą.
- Dobór typu 2 tam, gdzie instalacja wymaga typu 1 albo rozwiązania 1+2.
- Brak ochrony po stronie DC i AC w instalacji PV.
- Ignorowanie linii sygnałowych, internetu, monitoringu i automatyki.
- Założenie, że jeden aparat rozwiąże problem bez koordynacji z pozostałymi stopniami ochrony.
- Brak wymiany modułu po zadziałaniu, mimo że wskaźnik stanu pokazuje zużycie.
Najważniejsze ograniczenie jest takie: nawet dobry ochronnik nie daje stuprocentowej gwarancji, że nic się nie stanie. Jego zadaniem jest wyraźnie obniżyć ryzyko i zredukować energię docierającą do odbiorników. Jeśli instalacja jest źle wykonana, różnica między „jest” a „działa” bywa ogromna. Dlatego na końcu zawsze sprawdzam kilka praktycznych szczegółów przed zakupem i montażem.
Co sprawdzam przed zakupem i montażem, żeby całość była spójna
Zanim wybiorę konkretny model, zadaję sobie kilka prostych pytań. Ile jest faz? Czy budynek ma zewnętrzny system odgromowy? Czy zasilanie dochodzi linią napowietrzną, czy kablową? Czy w środku pracuje fotowoltaika, pompa ciepła, automatyka lub serwer domowy? To właśnie te odpowiedzi decydują, czy wystarczy prosty aparat typu 2, czy trzeba iść w ochronę wielostopniową.
- Sprawdzam zgodność z odpowiednią normą produktu i dokumentacją producenta.
- Upewniam się, że rozdzielnica ma miejsce na moduł, zabezpieczenie poprzedzające i poprawne prowadzenie przewodów.
- Weryfikuję, czy jest dostęp do solidnego punktu PE i czy przewody do ochronnika da się poprowadzić krótko.
- Przy instalacji PV rozdzielam ocenę strony DC i AC zamiast traktować całość jako jeden obwód.
- Jeśli instalacja jest rozbudowana, rozważam sygnalizację zdalną albo szybki dostęp serwisowy do modułu.
Jeżeli mam zostawić tylko jedną praktyczną wskazówkę, to tę: skuteczna ochrona przepięciowa zaczyna się od projektu instalacji, a nie od przypadkowego zakupu z katalogu. W dobrze zrobionej rozdzielnicy liczy się nie tylko sam aparat, ale też uziemienie, długość przewodów, koordynacja stopni ochrony i sensowne miejsce montażu. Przy PV, budynkach z odgromówką i obiektach z dużą elektroniką takie prace najlepiej powierzyć elektrykowi, który patrzy na całość, a nie wyłącznie na jeden moduł.
