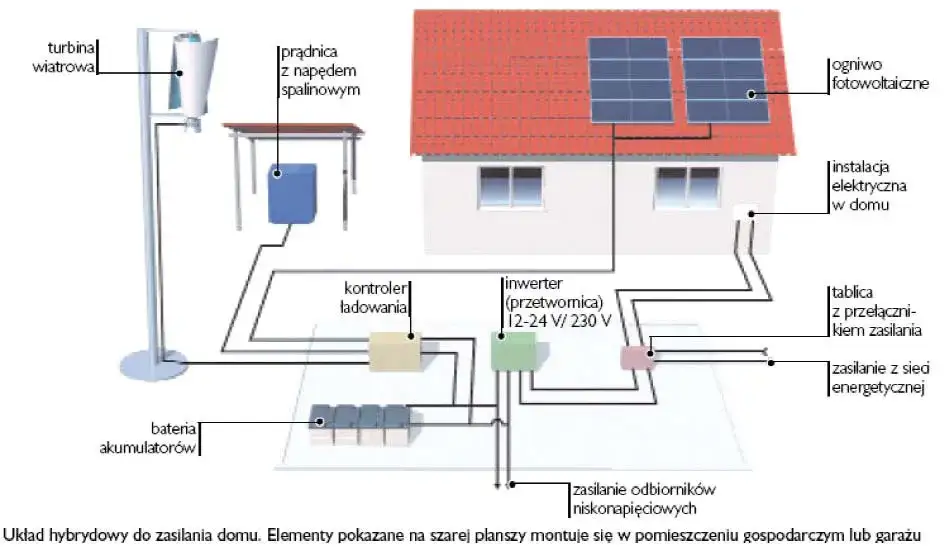

Przewody DC/AC do fotowoltaiki: Jak dobrać przekrój i uniknąć błędów?

Wybór odpowiednich przewodów do instalacji fotowoltaicznej to jeden z najważniejszych, choć często niedocenianych, elementów wpływających na bezpieczeństwo i wydajność całego systemu. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć kluczowe parametry okablowania, rozróżnić przewody DC i AC oraz uniknąć kosztownych błędów, zapewniając długotrwałą i efektywną pracę Twojej fotowoltaiki.

Wybór odpowiednich przewodów do instalacji fotowoltaicznej to fundament, na którym opiera się jej bezpieczeństwo i efektywność. Zaniedbanie tego aspektu może prowadzić do poważnych konsekwencji, zarówno finansowych, jak i tych związanych z bezpieczeństwem użytkowania. Odpowiednio dobrane kable minimalizują straty energii, co przekłada się na wyższe uzyski z Twojej instalacji, a także zapobiegają przegrzewaniu się systemu, co jest kluczowe dla uniknięcia ryzyka pożaru. Pamiętaj, że kable to nie tylko kawałek drutu to integralna część całego systemu, która pracuje w trudnych warunkach i musi spełniać rygorystyczne normy, aby zapewnić długoterminową i bezproblemową pracę.

Bezpieczeństwo i wydajność: Dwa powody, dla których kabel ma kluczowe znaczenie

Odpowiedni dobór kabli jest absolutnie fundamentalny dla długoterminowego bezpieczeństwa i maksymalnej wydajności instalacji fotowoltaicznej. Po stronie bezpieczeństwa mówimy tu przede wszystkim o zapobieganiu przegrzewaniu się instalacji, które może prowadzić do uszkodzeń, a w skrajnych przypadkach nawet do pożaru. Kable muszą być odporne na czynniki zewnętrzne i odpowiednio dobrane do obciążeń prądowych. Z drugiej strony, wydajność instalacji bezpośrednio zależy od minimalizacji strat energii. Zbyt cienki lub nieodpowiedni kabel generuje większy opór elektryczny, co skutkuje spadkami napięcia i utratą mocy, zanim prąd dotrze do falownika lub sieci. Dlatego właśnie kable są tak ważnym, integralnym elementem systemu, a ich jakość i właściwy dobór wpływają na cały jego funkcjonowanie.

Czym grozi błąd na etapie doboru okablowania? Poznaj realne zagrożenia

Błędy w doborze okablowania fotowoltaicznego mogą mieć szereg negatywnych konsekwencji. Przede wszystkim, prowadzą do nadmiernych strat energii, objawiających się znacznymi spadkami napięcia, co obniża ogólną efektywność produkcji prądu. Kolejnym poważnym zagrożeniem jest przegrzewanie się kabli, szczególnie tych o zbyt małym przekroju, które może doprowadzić do uszkodzenia izolacji, a w najgorszym wypadku do ryzyka pożaru. W przypadku przewodów DC, użycie materiałów nieodpornych na promieniowanie UV lub ekstremalne temperatury skutkuje szybką degradacją izolacji. Nie można również zapominać o uszkodzeniach mechanicznych, które mogą powstać na skutek niewłaściwego montażu lub prowadzenia tras kablowych. Wszystkie te czynniki składają się na obniżenie żywotności instalacji i generują dodatkowe koszty.

Przewody DC i AC: Dwa różne typy w jednej instalacji

Instalacja fotowoltaiczna, choć może wydawać się jednolitym systemem, w rzeczywistości składa się z dwóch głównych sekcji okablowania, które mają odmienne wymagania i funkcje. Mówimy tu o stronie prądu stałego (DC) oraz stronie prądu zmiennego (AC). Zrozumienie tej różnicy jest kluczowe dla prawidłowego doboru przewodów, ponieważ każdy z tych typów pracuje w innych warunkach i musi sprostać innym wyzwaniom technicznym.

Kable solarne (DC): Serce systemu pracujące w najtrudniejszych warunkach

Przewody DC, nazywane również kablami solarnymi, to te, które łączą panele fotowoltaiczne ze sobą oraz z falownikiem. Ich praca odbywa się w warunkach najbardziej wymagających. Muszą one wytrzymać bezpośrednie działanie promieniowania słonecznego (UV), zmienne temperatury od mrozu po upał a także wilgoć i inne czynniki atmosferyczne. Ze względu na wysokie napięcia i prądy generowane przez panele, kluczowe są tu bezpieczeństwo i trwałość. Dlatego przewody DC charakteryzują się podwójną izolacją, wykonane są z miedzi ocynowanej dla lepszej odporności na korozję, a ich konstrukcja musi gwarantować elastyczność ułatwiającą montaż. To właśnie te kable są najbardziej narażone na ekstremalne warunki zewnętrzne.

Kable instalacyjne (AC): Połączenie falownika z Twoim domem i siecią

Po drugiej stronie mamy przewody AC, które odpowiadają za połączenie falownika z domową rozdzielnicą elektryczną, a następnie z siecią energetyczną. Choć pracują one w bardziej kontrolowanych warunkach niż kable DC (zazwyczaj są prowadzone wewnątrz budynków lub w osłonach), ich dobór również nie może być przypadkowy. Są to standardowe kable instalacyjne, często typu YKY, które muszą być dopasowane do mocy falownika i odległości, na jaką przesyłany jest prąd. Ich głównym zadaniem jest bezpieczne i efektywne dostarczenie energii elektrycznej do Twojego domu lub do sieci dystrybucyjnej.

Dobór przekroju przewodu DC: Minimalizuj straty energii

Kiedy już wiemy, że potrzebujemy specjalistycznych kabli po stronie DC, pojawia się kolejne kluczowe pytanie: jaki przekrój wybrać? To właśnie przekrój żyły kabla ma fundamentalne znaczenie dla minimalizacji strat energii w instalacji fotowoltaicznej. Zbyt cienki przewód działa jak wąskie gardło, zwiększając opór i powodując niepotrzebne straty mocy, które obniżają Twoje zyski z fotowoltaiki. Dlatego tak ważne jest, aby dobrać go rozważnie, biorąc pod uwagę kilka czynników.

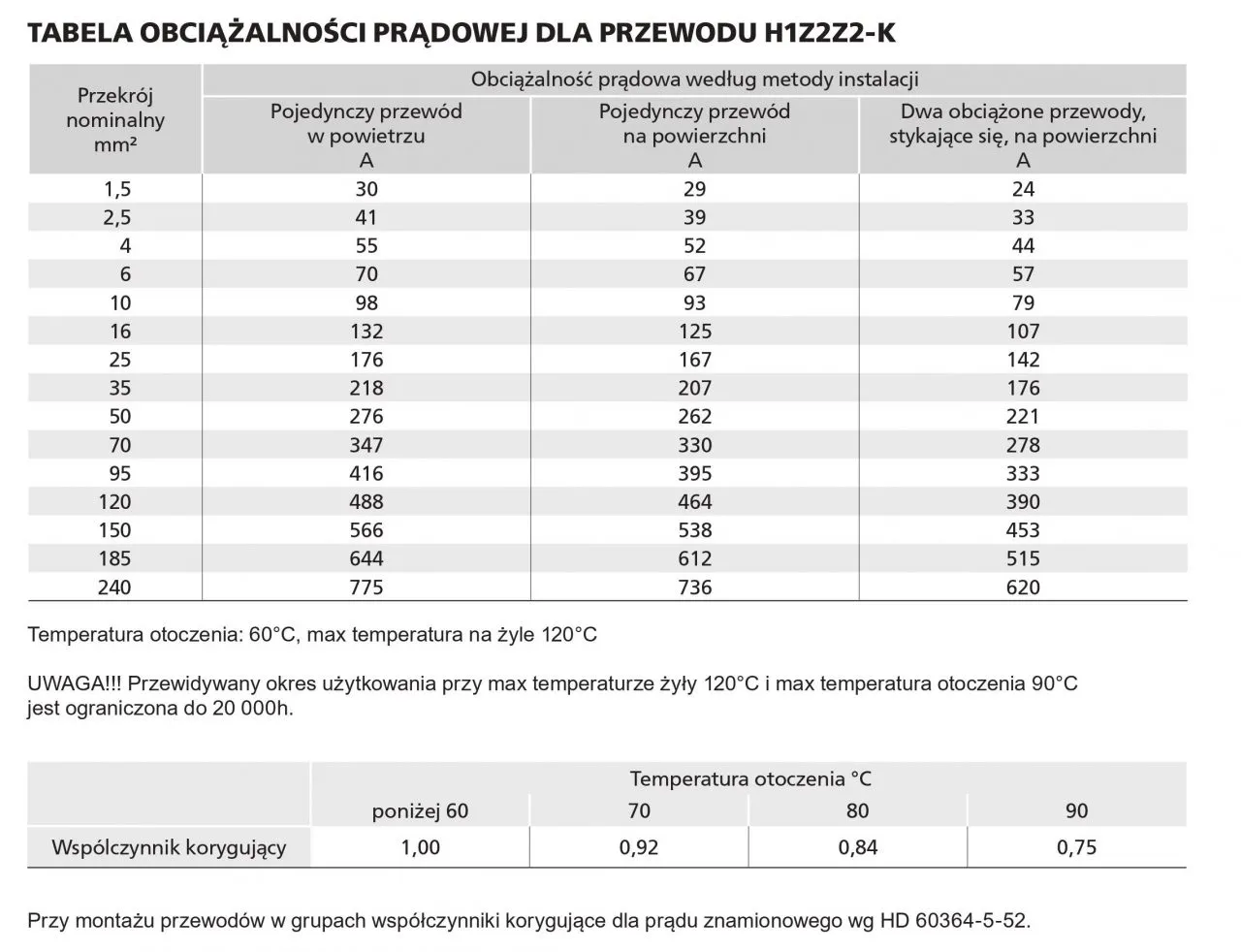

Przekrój 4 mm² czy 6 mm²? Kiedy mniejszy wystarczy, a kiedy warto zainwestować w większy?

W przypadku instalacji fotowoltaicznych najczęściej spotykamy się z przewodami o przekroju 4 mm² i 6 mm². Kiedy więc wybrać który z nich? Przekrój 4 mm² jest zazwyczaj wystarczający dla krótszych połączeń, w mniejszych i średnich instalacjach, których moc nie przekracza około 6-8 kWp. Jeśli odległości między panelami a falownikiem są niewielkie, a prądy nie są bardzo wysokie, 4 mm² może okazać się optymalnym wyborem. Jednakże, warto zainwestować w przewód 6 mm², gdy mamy do czynienia z większymi mocami instalacji, dłuższymi trasami kablowymi, a także gdy łączymy szeregowo kilka stringów paneli. Grubszy kabel oznacza niższy opór, a co za tym idzie mniejsze straty mocy, co jest szczególnie istotne w przypadku większych systemów, gdzie każda zaoszczędzona kilowatogodzina ma znaczenie.

Moc instalacji a przekrój kabla: Praktyczne wskazówki dla mocy 5 kW, 10 kW i 15 kW

Dobór odpowiedniego przekroju kabla DC powinien być ściśle powiązany z mocą całej instalacji fotowoltaicznej. Oto praktyczne wskazówki, które pomogą Ci podjąć właściwą decyzję:

Moc instalacji (kWp)	Zalecany przekrój przewodu DC
Do 5 kW	4 mm² (przy krótkich dystansach)
5 kW - 10 kW	6 mm² (zalecany, zwłaszcza przy dłuższych trasach)
10 kW - 15 kW	6 mm² lub 10 mm² (w zależności od długości trasy i konfiguracji stringów)

Należy pamiętać, że dla jeszcze większych instalacji, na przykład o mocy 20 kW czy 50 kW, standardem stają się przekroje 10 mm² i większe, aby zapewnić optymalną efektywność i bezpieczeństwo.

Jak odległość paneli od falownika wpływa na wybór grubości przewodu?

Długość trasy kablowej, czyli odległość, na jaką przewody DC muszą pokonać drogę od paneli fotowoltaicznych do falownika, jest jednym z kluczowych czynników decydujących o konieczności zastosowania większego przekroju przewodu. Im dłuższa trasa, tym większy opór elektryczny stawia przewód. Ten zwiększony opór prowadzi bezpośrednio do większych strat energii w postaci ciepła. Aby skompensować te straty i zapewnić, że jak najwięcej wyprodukowanej energii dotrze do falownika, konieczne jest zastosowanie grubszego kabla, czyli o większym przekroju. Ignorowanie tego aspektu może skutkować znacznym obniżeniem wydajności całej instalacji.

Specyfikacja techniczna przewodów: Oznaczenia i normy

Wybierając przewody do fotowoltaiki, nie kierujemy się jedynie przekrojem. Istotne są również normy, jakie muszą spełniać, oraz ich specyficzna budowa, która gwarantuje odporność na trudne warunki pracy. Zrozumienie tych parametrów technicznych pozwoli Ci dokonać świadomego wyboru i uniknąć błędów, które mogą mieć poważne konsekwencje.

Norma PN-EN 50618 (H1Z2Z2-K): Gwarancja jakości i odporności na lata

Podstawową i najważniejszą normą, która reguluje wymagania dla przewodów solarnych (DC) w Polsce i Europie, jest PN-EN 50618: 2015-03. Ta norma określa szczegółowe wymagania dla elastycznych, jednożyłowych przewodów, które muszą sprostać specyficznym wyzwaniom pracy w instalacjach fotowoltaicznych. Kluczowe cechy przewodów zgodnych z tą normą to: izolacja i powłoka wykonana z usieciowanego tworzywa bezhalogenowego, co zwiększa bezpieczeństwo w przypadku pożaru, a także gwarancja odporności na szeroki zakres warunków atmosferycznych, promieniowanie UV oraz działanie ozonu. Przewody spełniające te wymogi często posiadają oznaczenie H1Z2Z2-K, które jest rozpoznawalnym symbolem jakości i bezpieczeństwa w branży PV.

Odporność na UV i ekstremalne temperatury: Dlaczego podwójna izolacja to standard?

Przewody DC są nieustannie wystawione na działanie czynników zewnętrznych, dlatego ich odporność na promieniowanie UV oraz ekstremalne temperatury jest absolutnie kluczowa dla ich trwałości i bezpieczeństwa. Promieniowanie UV może powodować degradację zwykłych materiałów izolacyjnych, prowadząc do ich pękania i kruszenia. Podobnie, skrajne temperatury od mroźnych zim po upalne lata mogą wpływać na elastyczność i integralność izolacji. Z tego powodu, przewody solarne standardowo posiadają podwójną izolację, która stanowi dodatkową barierę ochronną. Ponadto, stosuje się miedź ocynowaną, która jest znacznie bardziej odporna na korozję niż zwykła miedź, co dodatkowo zwiększa żywotność i niezawodność okablowania w trudnych warunkach.

Napięcie znamionowe 1, 5 kV: Dlaczego ten parametr zapewnia Ci spokój?

W instalacjach fotowoltaicznych napięcia mogą osiągać wysokie wartości. Standardowym napięciem znamionowym dla przewodów solarnych DC jest 1,5 kV (czyli 1500 V). Parametr ten jest niezwykle ważny, ponieważ zapewnia odpowiedni margines bezpieczeństwa. Nawet jeśli napięcie robocze w Twoim systemie wynosi do 1000 V, posiadanie przewodów z zapasem napięciowym 1,5 kV oznacza, że są one zaprojektowane do pracy w warunkach, które mogą chwilowo generować wyższe napięcia, na przykład podczas przepięć. To gwarancja, że okablowanie sprosta potencjalnym wahaniom i zapewni bezpieczne działanie systemu przez wiele lat.

Dobór kabla AC: Od falownika do rozdzielnicy

Po stronie prądu stałego (DC) mamy już jasno określone wymagania potrzebujemy specjalistycznych kabli solarnych. Jednak równie ważne jest prawidłowe dobranie okablowania po stronie prądu zmiennego (AC), które łączy falownik z domową rozdzielnicą. Choć są to zazwyczaj standardowe kable instalacyjne, ich parametry muszą być dopasowane do specyfiki pracy systemu fotowoltaicznego.

Przewód 5x4 mm² czy 5x6 mm²? Jak dopasować kabel do mocy Twojego falownika?

Dobór przekroju kabla AC, który prowadzi od falownika do rozdzielnicy, zależy przede wszystkim od mocy falownika oraz odległości, na jaką energia będzie przesyłana. Dla typowych instalacji domowych, których moc nie przekracza 10 kW, najczęściej stosuje się kable o przekroju 5x4 mm² lub 5x6 mm². W przypadku mniejszych systemów, na przykład o mocy 6 kW, często wystarczający jest przewód 5x2,5 mm² lub 5x4 mm². Kluczowe jest, aby przekrój kabla był na tyle duży, aby zminimalizować spadki napięcia i uniknąć przegrzewania, zapewniając tym samym bezpieczne i efektywne dostarczanie energii.

Miedź czy aluminium? Dlaczego w fotowoltaice nie ma miejsca na kompromisy

W kontekście instalacji fotowoltaicznych, szczególnie po stronie DC, wybór materiału przewodnika jest niepodlegający dyskusji: musi to być miedź, najlepiej ocynowana. Kable aluminiowe, choć tańsze, nie nadają się do tego zastosowania ze względu na szereg wad. Miedź charakteryzuje się znacznie wyższą przewodnością elektryczną, jest bardziej odporna na utlenianie i korozję, a także zapewnia stabilniejsze i bezpieczniejsze połączenia. Kable aluminiowe są bardziej podatne na utlenianie, co prowadzi do zwiększenia oporu w miejscach połączeń i ryzyka ich przegrzania, a w konsekwencji pożaru. Dlatego w fotowoltaice nie ma miejsca na kompromisy zawsze wybieramy miedź.

Unikaj tych błędów przy doborze okablowania

Rynek fotowoltaiki rozwija się dynamicznie, a wraz z nim pojawia się wiele ofert i rozwiązań. Niestety, nie zawsze idą one w parze z jakością i wiedzą techniczną. Poniżej przedstawiam najczęstsze błędy, których należy unikać na etapie doboru okablowania, aby zapewnić bezpieczeństwo i wydajność swojej instalacji.

Błąd #1: Stosowanie zwykłych przewodów YDY na zewnątrz

Jednym z najpoważniejszych błędów jest używanie standardowych kabli instalacyjnych, takich jak YDY, do prowadzenia przewodów po stronie DC, czyli na zewnątrz. Te kable nie są zaprojektowane do ekspozycji na promieniowanie UV, zmienne temperatury czy wilgoć. W efekcie izolacja szybko ulega degradacji, staje się krucha i pęka, co prowadzi do zwarć i stanowi poważne ryzyko pożarowe. Do instalacji fotowoltaicznych po stronie DC zawsze należy stosować dedykowane kable solarne, zgodne z normą PN-EN 50618.

Błąd #2: Ignorowanie strat mocy przez zbyt cienki kabel

Kolejnym częstym błędem jest oszczędzanie na grubości kabla i stosowanie przekroju mniejszego niż zalecany. Jak już wielokrotnie podkreślałem, zbyt cienki przewód oznacza większy opór elektryczny. Skutkuje to nie tylko nadmiernymi stratami energii, obniżającymi wydajność całej instalacji, ale także przegrzewaniem się kabli. Przegrzewanie to prosta droga do uszkodzenia izolacji, skrócenia żywotności systemu, a także, co najgorsze, do ryzyka pożaru. Zawsze warto zainwestować w nieco grubszy kabel, niż później ponosić konsekwencje niskiej wydajności i zagrożeń bezpieczeństwa.

Błąd #3: Niewłaściwe zabezpieczenie mechaniczne tras kablowych

Nawet najlepszy kabel może ulec uszkodzeniu, jeśli trasa jego prowadzenia nie jest odpowiednio zabezpieczona. Błędem jest pozostawianie kabli luźno wiszących, prowadzenie ich po ostrych krawędziach, zbyt ciasne zaginanie lub brak ochrony przed zwierzętami (np. gryzoniami). Takie zaniedbania mogą prowadzić do uszkodzeń mechanicznych, przetarć izolacji, a w efekcie do zwarć i awarii. Trasy kablowe powinny być starannie zaplanowane i wykonane, z użyciem odpowiednich peszli, korytek kablowych i mocowań, aby zapewnić im ochronę i trwałość.

Dobry przewód: Inwestycja w bezpieczeństwo i wydajność

Wybór odpowiedniego okablowania do instalacji fotowoltaicznej to nie koszt, a inwestycja. Inwestycja w bezpieczeństwo Twojego domu i rodziny, a także w maksymalną wydajność i długoterminowe zyski z produkcji czystej energii. Aby ułatwić Ci ten proces, przygotowałem listę kontrolną najważniejszych cech, na które powinieneś zwrócić uwagę przed dokonaniem zakupu.

Checklista idealnego przewodu do fotowoltaiki: Sprawdź przed zakupem

• Zgodność z normą PN-EN 50618 (H1Z2Z2-K): To absolutna podstawa dla przewodów DC. Gwarantuje odporność na warunki zewnętrzne i bezpieczeństwo.
• Materiał żyły: Wyłącznie miedź ocynowana. Zapewnia najlepszą przewodność i odporność na korozję.
• Podwójna izolacja: Niezbędna dla ochrony przed UV, temperaturą i uszkodzeniami mechanicznymi.
• Odporność na UV, ozon i ekstremalne temperatury: Przewód musi wytrzymać pracę w zakresie od -40°C do +90°C.
• Napięcie znamionowe: Minimum 1,5 kV (1500 V) dla przewodów DC, aby zapewnić odpowiedni margines bezpieczeństwa.
• Odpowiedni przekrój: 4 mm² lub 6 mm² (lub więcej, w zależności od mocy instalacji i długości trasy). Zawsze lepiej wybrać nieco grubszy kabel, aby zminimalizować straty mocy.
• Elastyczność: Przewód powinien być łatwy w montażu, co ułatwia układanie tras kablowych.

Przeczytaj również: Ile zarobisz na dzierżawie pola pod fotowoltaikę? Stawki 2025

Twoja instalacja fotowoltaiczna zasługuje na najlepsze okablowanie: Kluczowe wnioski

Wybór odpowiednich przewodów do instalacji fotowoltaicznej, zarówno po stronie DC, jak i AC, jest absolutnie kluczowy dla bezpieczeństwa, wydajności i długowieczności całego systemu. Mam nadzieję, że ten przewodnik pomógł Ci rozwiać wszelkie wątpliwości i dostarczył wiedzy niezbędnej do podjęcia świadomej decyzji, która zaprocentuje w przyszłości.

• Pamiętaj o rozróżnieniu na specjalistyczne przewody DC (solarne) i standardowe kable AC, ponieważ każdy z nich ma inne, specyficzne wymagania.
• Dobór odpowiedniego przekroju przewodu (4 mm² lub 6 mm² dla DC) jest kluczowy dla minimalizacji strat energii, a jego grubość powinna być dostosowana do mocy instalacji i długości tras kablowych.
• Zawsze wybieraj przewody DC zgodne z normą PN-EN 50618 (H1Z2Z2-K), które gwarantują odporność na UV, ekstremalne temperatury i inne warunki zewnętrzne, a także posiadają podwójną izolację i miedziane, ocynowane żyły.
• Unikaj błędów takich jak stosowanie zwykłych kabli instalacyjnych na zewnątrz, ignorowanie strat mocy przez zbyt cienki kabel czy niewłaściwe zabezpieczenie tras kablowych.

Z mojego doświadczenia wynika, że często bagatelizujemy znaczenie tak pozornie prostych elementów jak kable, skupiając się głównie na panelach i falowniku. Jednak to właśnie jakość okablowania i jego prawidłowy dobór stanowią ostateczny bufor bezpieczeństwa i gwarancję optymalnej wydajności systemu. Zawsze warto zainwestować w sprawdzone rozwiązania i materiały, które spełniają rygorystyczne normy to procentuje przez lata bezproblemowej pracy instalacji.

A jakie są Wasze doświadczenia z doborem przewodów do fotowoltaiki? Czy mieliście kiedyś do czynienia z problemami wynikającymi z niewłaściwego okablowania? Podzielcie się swoimi przemyśleniami i poradami w komentarzach poniżej!
