Jak podłączyć uziemienie w rozdzielni? Bezpieczny przewodnik krok po kroku

Witaj w praktycznym przewodniku, który krok po kroku pokaże Ci, jak prawidłowo i bezpiecznie podłączyć uziemienie w domowej rozdzielnicy elektrycznej zgodnie z polskimi przepisami. Zrozumienie tego procesu jest absolutnie kluczowe to fundament bezpieczeństwa Twojego domu, chroniący zarówno Ciebie i Twoją rodzinę przed porażeniem, jak i cenną elektronikę przed uszkodzeniem.

Dlaczego prawidłowe uziemienie w rozdzielni to fundament Twojego bezpieczeństwa?

Uziemienie to coś więcej niż tylko kolejny przewód w instalacji to system ratujący życie. Jego głównym zadaniem jest ochrona przed porażeniem elektrycznym. W przypadku awarii izolacji lub zwarcia, niebezpieczny prąd zostaje odprowadzony bezpośrednio do ziemi, zamiast szukać drogi przez ludzkie ciało. Dodatkowo, prawidłowe uziemienie chroni Twój sprzęt AGD i RTV. Odprowadza ono prądy upływowe i chroni urządzenia przed przepięciami, które mogą je trwale uszkodzić. Bez sprawnego uziemienia cała instalacja jest jak budynek bez fundamentów narażony na niebezpieczeństwo.

Konsekwencje błędów: od fałszywego poczucia bezpieczeństwa do realnego zagrożenia

Nieprawidłowe wykonanie uziemienia lub jego całkowite pominięcie to prosta droga do poważnych kłopotów. Najgorsze jest to, że często daje to fałszywe poczucie bezpieczeństwa. Może się wydawać, że wszystko działa, dopóki nie dojdzie do awarii. Wtedy nieskuteczne lub nieistniejące uziemienie może oznaczać, że zabezpieczenia, takie jak wyłączniki różnicowoprądowe (RCD), nie zadziałają prawidłowo. Skutkiem może być nie tylko porażenie prądem, ale także ryzyko pożaru spowodowane przegrzewaniem się przewodów, a także nieodwracalne uszkodzenie drogiego sprzętu elektronicznego. To nie są teoretyczne zagrożenia to realne konsekwencje niedbalstwa.

Zanim dotkniesz kabli: kluczowe pojęcia i polskie normy, które musisz znać

Zanim zaczniesz cokolwiek podłączać, musisz wiedzieć, z czym masz do czynienia. Elektryczność nie wybacza błędów, a praca przy instalacji bez podstawowej wiedzy jest skrajnie nieodpowiedzialna. Dlatego kluczowe jest zrozumienie kilku podstawowych pojęć i zapoznanie się z obowiązującymi przepisami. Tylko wtedy będziesz w stanie zapewnić sobie i swojej rodzinie prawdziwe bezpieczeństwo.

Sieci TN-C, TN-S i TN-C-S: odkoduj skróty i zrozum, jaką instalację masz w domu

W Polsce najczęściej spotykamy trzy główne układy sieci zasilających: TN-C, TN-S i TN-C-S. W starszych budynkach często dominuje układ TN-C, gdzie przewód ochronny (PE) i neutralny (N) są połączone w jeden wspólny przewód PEN. Jest to rozwiązanie starsze i mniej bezpieczne. W nowym budownictwie standardem jest układ TN-S, gdzie przewody PE i N są od siebie całkowicie oddzielone na całej długości od transformatora. Jednak w praktyce, zwłaszcza podczas modernizacji istniejących instalacji, najczęściej spotykamy układ TN-C-S. W tym układzie przewód PEN jest doprowadzany do budynku, ale w głównej rozdzielnicy następuje jego kluczowy rozdział na osobny przewód PE i osobny przewód N. Bardzo ważne jest, aby po tym punkcie rozdziału nigdy więcej nie łączyć tych dwóch przewodów ze sobą.

Przewody PE, N i PEN: poznaj różnice, od których zależy skuteczność ochrony

Zrozumienie roli poszczególnych przewodów jest absolutnie fundamentalne. Przewód PE, czyli ochronny, ma za zadanie odprowadzać prądy zwarciowe i upływowe do ziemi, chroniąc nas przed porażeniem. Jego kolor to zazwyczaj żółto-zielony. Przewód N, czyli neutralny, stanowi część roboczą obwodu, zamykając drogę prądu dla odbiorników. Ma on kolor niebieski. Natomiast przewód PEN jest połączeniem obu tych funkcji jest jednocześnie ochronny i neutralny. Występuje tylko w układzie TN-C i na początku instalacji TN-C-S. Prawidłowe rozróżnienie i podłączenie tych przewodów jest kluczowe dla bezpieczeństwa i poprawnego działania zabezpieczeń, takich jak wyłączniki różnicowoprądowe.

Co mówią przepisy? Przegląd najważniejszych wymagań normy PN-HD 60364

W Polsce bezpieczeństwo instalacji elektrycznych reguluje seria norm PN-HD 60364 "Instalacje elektryczne niskiego napięcia". Zgodnie z jej wytycznymi, wykonanie uziemienia oraz głównych połączeń wyrównawczych jest obowiązkowe, szczególnie w nowym budownictwie. Norma ta precyzuje również dopuszczalną wartość rezystancji uziemienia dla instalacji domowej musi ona być niższa niż 10 Ω. Przestrzeganie tych wymagań to nie tylko kwestia przepisów, ale przede wszystkim zapewnienie skutecznej ochrony.

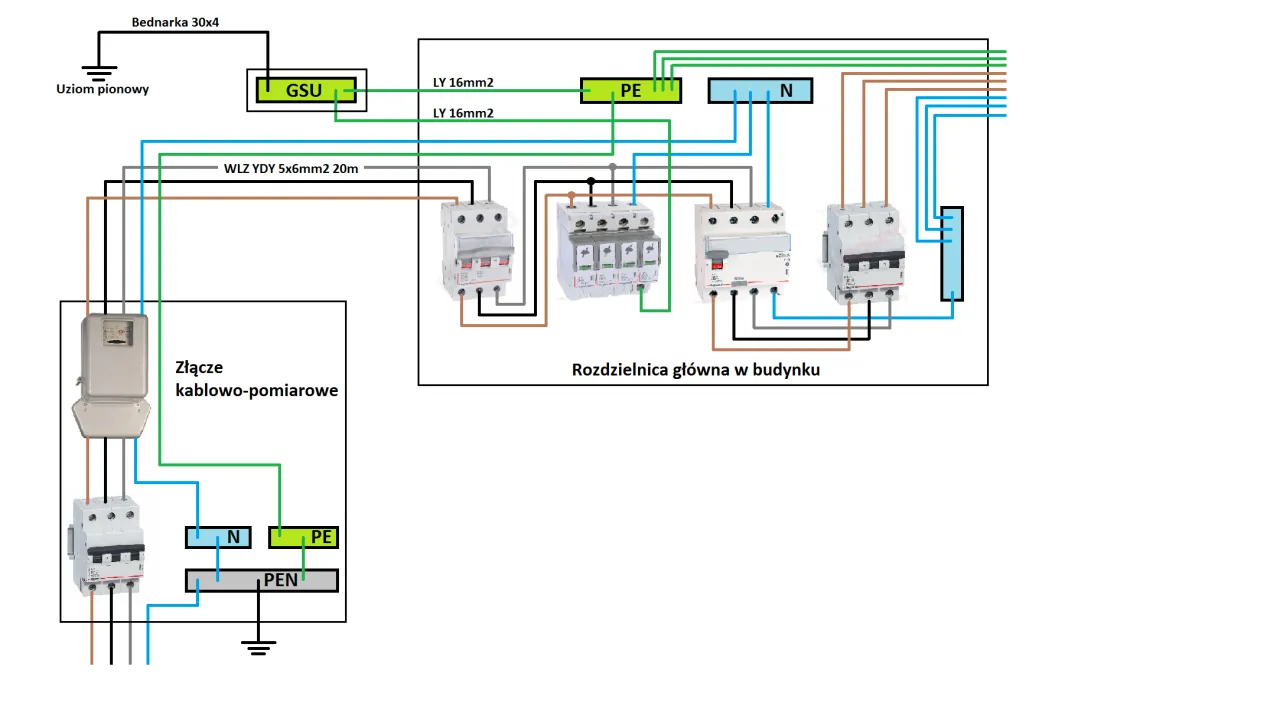

Anatomia systemu uziemiającego: poznaj elementy w swojej rozdzielni

Każda rozdzielnica elektryczna, która ma spełniać swoją rolę ochronną, składa się z kilku kluczowych elementów. Poznanie ich funkcji pozwoli Ci lepiej zrozumieć, jak działa cały system uziemienia. To dzięki nim prąd w razie awarii trafia tam, gdzie powinien do ziemi, a nie do Ciebie.

Główna Szyna Wyrównawcza (GSW): serce całego systemu bezpieczeństwa

Główna Szyna Wyrównawcza, często nazywana też GSU (Główną Szyną Uziemiającą), to metalowa listwa, która stanowi centralny punkt systemu uziemienia. Do GSW podłączane są wszystkie kluczowe elementy zapewniające bezpieczeństwo: przewód doprowadzający uziom (z fundamentów, otoku), metalowe instalacje w budynku (jak rury wodociągowe, gazowe, centralnego ogrzewania), a także metalowe elementy konstrukcyjne. Co najważniejsze, to właśnie z GSW wychodzi przewód ochronny PE, który łączy się z szyną PE w rozdzielnicy. Jej główną rolą jest wyrównanie potencjałów między wszystkimi podłączonymi elementami, co minimalizuje ryzyko porażenia.

Szyny PE i N: gdzie trafiają żółto-zielone, a gdzie niebieskie przewody?

Wewnątrz rozdzielnicy znajdują się dwie kluczowe szyny: PE i N. Szyna PE (ochronna) jest magistralą, do której podłączane są wszystkie przewody ochronne (żółto-zielone) z poszczególnych obwodów elektrycznych w Twoim domu. Jest ona połączona z GSW i uziomem. Szyna N (neutralna) służy do podłączania przewodów neutralnych (niebieskich) z obwodów. W układzie TN-C-S, po prawidłowym rozdziale przewodu PEN, szyna N jest odizolowana od szyny PE. To rozdzielenie jest kluczowe dla prawidłowego działania zabezpieczeń.

Rola wyłącznika różnicowoprądowego (RCD) w kontekście skutecznego uziemienia

Wyłącznik różnicowoprądowy, czyli RCD, to jeden z najważniejszych elementów ochrony przeciwporażeniowej. Działa on na zasadzie porównywania prądu płynącego w przewodzie fazowym z prądem wracającym przewodem neutralnym. Jeśli wystąpi różnica (oznaczająca prąd upływowy płynący np. przez ciało człowieka), RCD natychmiast przerywa obwód. Należy jednak pamiętać, że RCD działa poprawnie i zapewnia pełną ochronę tylko w instalacjach z wydzielonym przewodem PE. Podłączenie RCD w układzie TN-C, bez wcześniejszego rozdziału przewodu PEN, jest poważnym błędem i uniemożliwia jego skuteczne działanie.

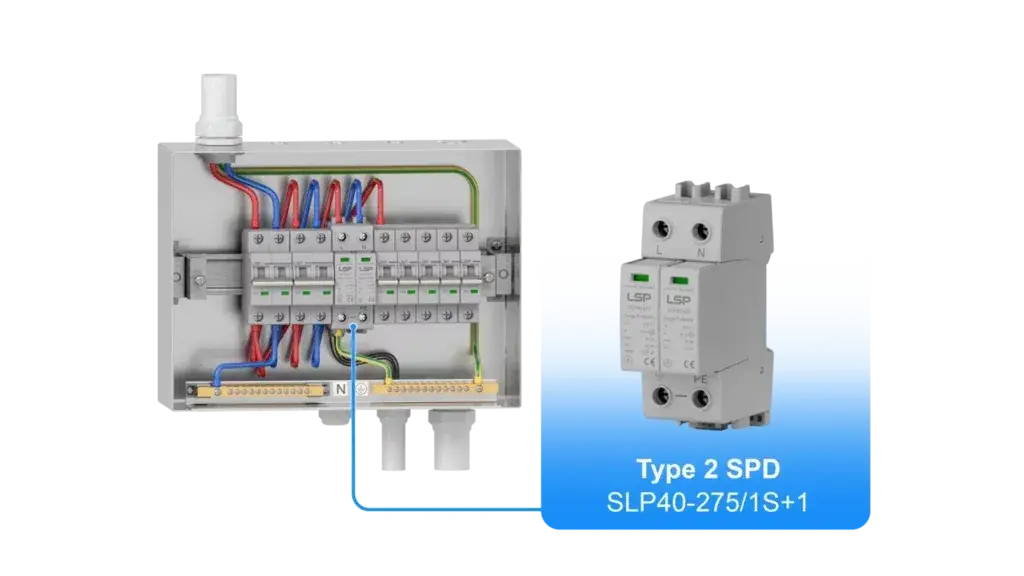

Ochronnik przepięć (SPD): jak uziemienie chroni Twój dom przed burzą?

, znany jako SPD (Surge Protection Device), to Twój najlepszy przyjaciel podczas burzy. Jego zadaniem jest ochrona instalacji elektrycznej i podłączonych do niej urządzeń przed nagłymi, bardzo wysokimi skokami napięcia, które mogą być spowodowane na przykład wyładowaniami atmosferycznymi. Aby SPD mógł skutecznie zadziałać, musi być prawidłowo podłączony do szyny PE. Wówczas w momencie wystąpienia przepięcia, nadmiar energii jest bezpiecznie odprowadzany do ziemi, chroniąc Twój dom i sprzęt.

Podłączanie uziemienia w rozdzielni krok po kroku: przewodnik dla układu TN-C-S

Teraz przejdziemy do praktycznej części. Poniżej znajdziesz szczegółowy, krok po kroku, opis podłączania uziemienia w rozdzielnicy dla najczęściej spotykanego w Polsce układu TN-C-S. Pamiętaj, że precyzja i zachowanie zasad bezpieczeństwa są tu absolutnie najważniejsze. Jeśli nie czujesz się pewnie, zawsze zleć to zadanie wykwalifikowanemu elektrykowi.

Krok 1: Wprowadzenie uziomu do budynku i połączenie z Główną Szyną Wyrównawczą

1. Przewód uziemiający (zazwyczaj jest to bednarka stalowa ocynkowana lub drut stalowy ocynkowany o odpowiednim przekroju) jest wprowadzany z uziomu fundamentowego lub otokowego do wnętrza budynku.
2. Ten przewód jest następnie solidnie podłączany do Głównej Szyny Wyrównawczej (GSW), która powinna być umieszczona w pobliżu miejsca wejścia instalacji elektrycznej do budynku lub w głównej rozdzielnicy.

Krok 2: Wybór właściwego przewodu i połączenie GSW z rozdzielnicą

1. Należy wybrać przewód o odpowiednim przekroju, który zapewni skuteczne odprowadzenie prądów. Zgodnie z normami, dla połączenia GSW z szyną PE w rozdzielnicy często stosuje się przewód typu LgY o przekroju co najmniej 16mm².
2. Ten przewód jest następnie solidnie podłączany z jednej strony do GSW, a z drugiej do szyny PE znajdującej się w głównej rozdzielnicy elektrycznej.

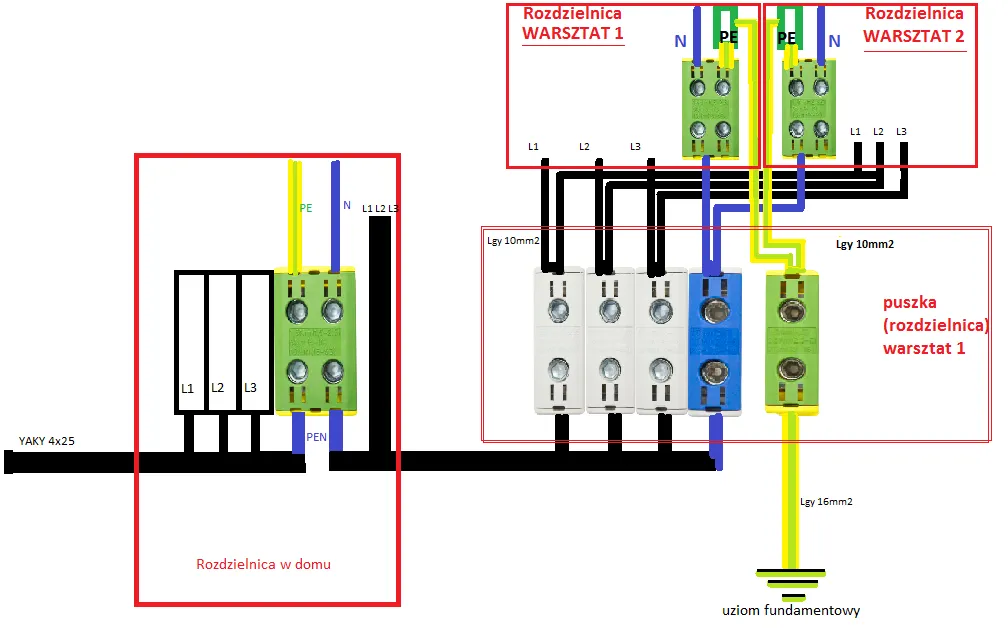

Krok 3: Kluczowy moment: prawidłowy rozdział przewodu PEN na PE i N na szynie

1. Przewód zasilający PEN, który dociera do rozdzielnicy (zazwyczaj jest to żyła żółto-zielona z niebieskim znacznikiem na końcówce), jest podłączany do szyny PE.
2. Następnie, z tej samej szyny PE, wykonuje się mostek (krótkie połączenie) do szyny N. To jest właśnie ten krytyczny moment rozdziału przewodu PEN na dwa osobne przewody: PE (ochronny) i N (neutralny).
3. Od tego punktu, przewody PE i N muszą być prowadzone oddzielnie do wszystkich obwodów. Absolutnie zabronione jest ponowne łączenie przewodów N i PE za tym punktem rozdziału.

Krok 4: Podłączanie wyłączników RCD i SPD z poszanowaniem nowego układu

1. Wyłączniki różnicowoprądowe (RCD) podłączamy w taki sposób, aby zasilanie (przewód fazowy L) trafiało na wejście RCD, a wyjście RCD było połączone z szyną PE dla tego obwodu. Przewód neutralny (N) z danego obwodu podłączamy bezpośrednio do szyny N. Pamiętaj, że RCD wymaga wydzielonego przewodu PE do poprawnego działania.
2. Ograniczniki przepięć (SPD) podłączamy bezpośrednio do szyny PE, zapewniając im najkrótszą możliwą drogę do ziemi.

Krok 5: Rozprowadzenie przewodów ochronnych i neutralnych do poszczególnych obwodów

1. Po prawidłowym rozdziale PEN i podłączeniu zabezpieczeń, przystępujemy do rozprowadzenia przewodów.
2. Z szyny PE poprowadź osobne przewody ochronne (żółto-zielone) do wszystkich gniazdek, puszek połączeniowych i punktów oświetleniowych, które tego wymagają.
3. Z szyny N poprowadź osobne przewody neutralne (niebieskie) do tych samych punktów.
4. Instalacja po punkcie rozdziału PEN powinna być instalacją co najmniej trójprzewodową (L, N, PE).

Uziemienie a instalacja fotowoltaiczna: o czym dodatkowo pamiętać?

Instalacja fotowoltaiczna to dodatkowy element w Twoim domu, który wymaga szczególnej uwagi pod kątem uziemienia. Ze względu na specyfikę działania paneli i falowników, prawidłowe uziemienie jest tu nie tylko kwestią bezpieczeństwa, ale także ochrony przed uszkodzeniem całego systemu.

Jak bezpiecznie połączyć z uziemieniem konstrukcję paneli i falownik?

Konstrukcja montażowa paneli fotowoltaicznych, która jest wykonana z metalu, musi być połączona z systemem uziemienia budynku. Podobnie, sam falownik, który jest sercem instalacji PV, wymaga uziemienia. Dotyczy to zarówno jego strony AC (po stronie prądu przemiennego), jak i strony DC (po stronie prądu stałego). Prawidłowe uziemienie falownika jest kluczowe dla jego ochrony przed przepięciami i zapewnienia bezpieczeństwa pracy całego systemu.

Dodatkowe połączenia wyrównawcze: dlaczego są tak ważne przy fotowoltaice?

W przypadku instalacji fotowoltaicznych, gdzie mamy do czynienia z dodatkowymi metalowymi elementami i potencjalnie zwiększonym ryzykiem przepięć, często stosuje się dodatkowe połączenia wyrównawcze. Łączą one różne metalowe części instalacji ze sobą i z głównym punktem uziemienia. Zwiększa to ogólne bezpieczeństwo systemu, minimalizując ryzyko powstawania niebezpiecznych różnic potencjałów i zapewniając skuteczniejszą ochronę.

Najczęstsze błędy przy podłączaniu uziemienia, których musisz unikać

Niestety, nawet przy najlepszych chęciach, łatwo popełnić błędy podczas pracy z instalacją elektryczną. W przypadku uziemienia, niektóre z nich są szczególnie niebezpieczne i mogą zniweczyć cały wysiłek włożony w zapewnienie bezpieczeństwa. Oto lista najczęstszych pułapek, których powinieneś unikać jak ognia.

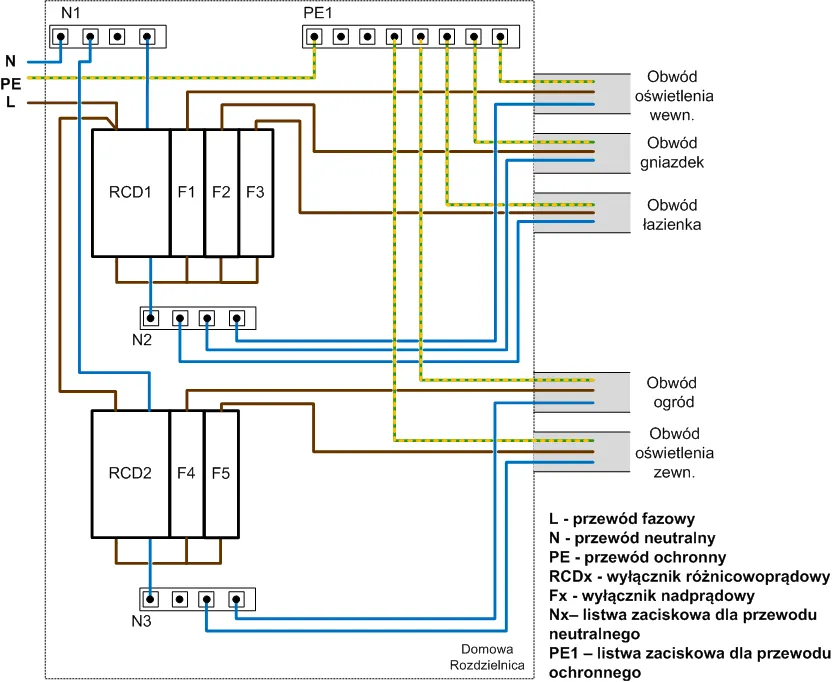

Błąd #1: Zabójcze mostkowanie N do PE "za różnicówką" dlaczego to grozi porażeniem?

To jest prawdopodobnie najpoważniejszy błąd, jaki można popełnić. Łączenie (mostkowanie) przewodu neutralnego (N) z przewodem ochronnym (PE) po punkcie rozdziału PEN, a zwłaszcza za wyłącznikiem różnicowoprądowym (RCD), jest skrajnie niebezpieczne. Jeśli taki błąd wystąpi, wyłącznik RCD będzie stale zadziałać, ponieważ prąd będzie wracał drogą inną niż przez RCD. Co gorsza, w przypadku awarii, gdy np. przewód fazowy dotknie obudowy urządzenia, a N i PE będą połączone, prąd nie popłynie przez RCD, co oznacza, że nie zadziała on w momencie, gdy będzie najbardziej potrzebny. W takiej sytuacji obudowa urządzenia pozostanie pod niebezpiecznym napięciem, stwarzając śmiertelne zagrożenie porażenia.

Błąd #2: Zbyt cienkie przewody uziemiające i wyrównawcze cicha bomba zegarowa

Przewody uziemiające i wyrównawcze muszą mieć odpowiedni przekrój, aby móc bezpiecznie odprowadzić prądy zwarciowe lub upływowe. Stosowanie przewodów o zbyt małym przekroju jest jak budowanie tamy z piasku w krytycznym momencie może się ona zawalić. Taki przewód może się przegrzać, stopić, a nawet zapalić, zamiast skutecznie odprowadzić niebezpieczny prąd. To "cicha bomba zegarowa", która może eksplodować w najmniej oczekiwanym momencie, prowadząc do pożaru lub porażenia.

Błąd #3: Pominięcie GSW i podłączanie uziomu bezpośrednio do rozdzielnicy

Główna Szyna Wyrównawcza (GSW) jest kluczowym elementem zapewniającym wyrównanie potencjałów między wszystkimi metalowymi elementami w budynku. Pominięcie jej i podłączenie uziomu bezpośrednio do szyny PE w rozdzielnicy, lub brak połączenia GSW z szyną PE, znacząco osłabia cały system ochrony. Bez GSW, potencjały na różnych metalowych elementach mogą się znacząco różnić, co zwiększa ryzyko porażenia, zwłaszcza w przypadku awarii.

Błąd #4: Nieprawidłowa kolejność podłączeń przy rozdziale PEN

Kolejność podłączeń przy rozdziale przewodu PEN ma ogromne znaczenie dla bezpieczeństwa. Przewód PEN musi być najpierw podłączony do szyny PE, a dopiero potem z tej szyny PE wykonany jest mostek do szyny N. Dlaczego to ważne? W przypadku uszkodzenia przewodu PEN przed punktem rozdziału, szyna PE i wszystkie do niej podłączone urządzenia ochronne (jak RCD) nadal pozostają połączone z uziomem. Jeśli najpierw podłączymy PEN do N, a potem z N do PE, w przypadku awarii PEN, szyna PE może stracić połączenie z uziomem, co jest skrajnie niebezpieczne.

Czy Twoje uziemienie na pewno działa? Sprawdzanie poprawności połączeń

Wykonanie instalacji to jedno, ale upewnienie się, że wszystko działa poprawnie, to drugie. Po zakończeniu prac nad uziemieniem, niezbędna jest jego weryfikacja. Nie można polegać na domysłach czy przypadkowych testach. Tylko pewność daje bezpieczeństwo.

Niebezpieczne mity: dlaczego "test żarówką" to bardzo zły pomysł?

W internecie można natknąć się na wiele "domowych" sposobów sprawdzania uziemienia, z których najpopularniejszy to "test żarówką". Polega on na wkręceniu żarówki między fazę a obudowę urządzenia. Jest to jednak metoda skrajnie nieprecyzyjna, niewiarygodna i potencjalnie niebezpieczna. Żarówka może się zaświecić nawet przy bardzo wysokiej rezystancji uziemienia, dając fałszywe poczucie bezpieczeństwa. Nie daje ona żadnej informacji o rzeczywistej skuteczności odprowadzania prądów i nie jest żadnym potwierdzeniem prawidłowego działania instalacji. Zapomnij o "testach żarówką" to strata czasu i ryzyko.

Profesjonalny pomiar rezystancji uziemienia: kiedy jest niezbędny i jak przebiega?

Jedynym pewnym sposobem na potwierdzenie poprawności wykonania uziemienia jest profesjonalny pomiar rezystancji uziemienia. Taki pomiar jest absolutnie niezbędny po wykonaniu nowej instalacji elektrycznej, po jej modernizacji, a także okresowo, aby upewnić się, że wszystko nadal działa prawidłowo. Pomiar wykonuje się przy użyciu specjalistycznego miernika, który dokładnie określa wartość rezystancji uziemienia. Wynik powinien być zgodny z normą (poniżej 10 Ω dla instalacji domowej). Tylko taki pomiar daje gwarancję, że Twoje uziemienie jest skuteczne i bezpieczne.

Podsumowanie: Twoja finalna checklista prawidłowo wykonanego uziemienia

• Przewód PEN rozdzielony prawidłowo: Upewnij się, że przewód PEN jest rozdzielony na PE i N w rozdzielnicy i że te przewody nie są ponownie łączone.
• GSW połączona z szyną PE: Główna Szyna Wyrównawcza musi być solidnie połączona z szyną PE w rozdzielnicy.
• Wszystkie metalowe elementy podłączone: Sprawdź, czy metalowe rury (woda, CO, gaz), elementy konstrukcyjne i inne metalowe części są podłączone do GSW.
• Odpowiednie przekroje przewodów: Używaj przewodów uziemiających i wyrównawczych o przekrojach zgodnych z normami (np. 16mm² dla połączenia GSW-PE).
• RCD i SPD podłączone poprawnie: Wyłączniki RCD wymagają wydzielonego PE, a SPD muszą być połączone z szyną PE.
• Brak mostków N-PE za RCD: Absolutnie upewnij się, że nie ma żadnych połączeń między N a PE za wyłącznikiem różnicowoprądowym.
• Profesjonalny pomiar: Po zakończeniu prac zleć wykonanie pomiaru rezystancji uziemienia wykwalifikowanemu specjaliście.
• Dokumentacja: Zachowaj protokół z pomiaru rezystancji uziemienia to dowód na prawidłowość wykonania instalacji.

Przeczytaj również: Jak ukryć skrzynkę elektryczną? Bezpieczne i stylowe pomysły

Twoja droga do bezpiecznej instalacji: kluczowe wnioski i kolejne kroki

Przeszliśmy przez złożony, ale niezwykle ważny proces podłączania uziemienia w domowej rozdzielnicy. Mam nadzieję, że teraz masz jasność, dlaczego jest to tak kluczowe dla bezpieczeństwa i jak prawidłowo wykonać ten etap instalacji, szczególnie w popularnym układzie TN-C-S. Pamiętaj, że solidne uziemienie to fundament ochrony Twojego domu i bliskich.

• Prawidłowy rozdział przewodu PEN na PE i N w rozdzielnicy jest krytycznym momentem, po którym te przewody nie mogą być ponownie łączone.
• Główna Szyna Wyrównawcza (GSW) jest sercem systemu, łączącym uziom z innymi elementami metalowymi i szyną PE.
• Unikaj najczęstszych błędów, takich jak mostkowanie N z PE za RCD czy stosowanie przewodów o zbyt małym przekroju to prosta droga do zagrożenia.
• Poprawność wykonania uziemienia musi być potwierdzona profesjonalnym pomiarem rezystancji, a nie domowymi metodami.

Z mojego doświadczenia wynika, że najwięcej problemów sprawia właśnie etap rozdziału przewodu PEN. Warto poświęcić mu szczególną uwagę i upewnić się, że jest wykonany zgodnie z zasadami. Pamiętaj, że bezpieczeństwo instalacji elektrycznej to proces ciągły nie tylko jednorazowe podłączenie. Regularne przeglądy i ewentualne pomiary to inwestycja, która zawsze się zwraca.

A jakie są Wasze doświadczenia z podłączaniem uziemienia? Czy napotkaliście na jakieś szczególne trudności lub ciekawe rozwiązania? Podzielcie się swoimi przemyśleniami w komentarzach poniżej!
