Jaki kabel od skrzynki do rozdzielni? Wybór 5x16mm² i więcej

Wybór odpowiedniego kabla Wewnętrznej Linii Zasilającej (WLZ) jest fundamentalnym krokiem w zapewnieniu bezpieczeństwa i stabilności całej instalacji elektrycznej w domu. To właśnie WLZ stanowi główne połączenie między skrzynką z licznikiem a rozdzielnicą główną, a jego prawidłowy dobór pod względem typu, materiału, przekroju i liczby żył jest kluczowy dla uniknięcia problemów w przyszłości. W tym artykule przeprowadzimy Cię przez wszystkie aspekty, które musisz wziąć pod uwagę, aby dokonać świadomego i bezpiecznego wyboru.

Wybór kabla od skrzynki do domu: fundament bezpieczeństwa i funkcjonalności

Kabel Wewnętrznej Linii Zasilającej (WLZ) to nie jest zwykły przewód to krwiobieg Twojego domu, który dostarcza energię elektryczną z sieci do wszystkich urządzeń. Jego rola jest absolutnie kluczowa dla stabilności, bezpieczeństwa i efektywności całej instalacji. Dlatego też, jest to element, na którym absolutnie nie można oszczędzać. Niewłaściwy dobór WLZ może prowadzić do szeregu problemów, które odbiją się na Twoim portfelu i, co gorsza, na bezpieczeństwie domowników.

Czym jest Wewnętrzna Linia Zasilająca (WLZ) i jaką rolę pełni?

Wewnętrzna Linia Zasilająca (WLZ) to kabel, który łączy złącze kablowe czyli skrzynkę znajdującą się zazwyczaj na granicy Twojej działki, gdzie następuje przyłączenie do sieci energetycznej z główną rozdzielnicą elektryczną w Twoim budynku. Jest to pierwszy i najważniejszy odcinek instalacji elektrycznej w domu. Jej fundamentalne znaczenie polega na tym, że to właśnie przez ten kabel przepływa cała energia elektryczna zasilająca Twój dom. Od jej przekroju, materiału i jakości wykonania zależy, czy instalacja będzie działać prawidłowo, bezpiecznie i bez zakłóceń przez wiele lat.

Skutki błędnego wyboru kabla: od spadków napięcia po ryzyko pożaru

Niewłaściwy dobór kabla WLZ może mieć bardzo poważne konsekwencje. Jednym z najczęstszych problemów są nadmierne spadki napięcia. Jeśli kabel jest zbyt cienki w stosunku do pobieranej mocy lub odległości, napięcie na jego końcu (w rozdzielnicy) będzie niższe niż powinno być. Zgodnie z normami, dopuszczalny spadek napięcia na WLZ nie powinien przekraczać 1-2%. Przekroczenie tej wartości prowadzi do niestabilnej pracy urządzeń mogą one działać wolniej, przegrzewać się, a nawet ulec uszkodzeniu. Co gorsza, zbyt cienki kabel pod dużym obciążeniem może się przegrzewać, co zwiększa ryzyko uszkodzenia izolacji, zwarcia, a w skrajnych przypadkach nawet pożaru. To dlatego tak ważne jest, aby przy wyborze WLZ kierować się przede wszystkim bezpieczeństwem i rozsądkiem, a nie tylko ceną.

Jakie parametry decydują o wyborze odpowiedniego przewodu?

Dobór odpowiedniego przekroju i typu kabla WLZ nie jest dziełem przypadku. Wymaga on przemyślanej analizy kilku kluczowych parametrów, które wspólnie determinują, jaki kabel będzie najbezpieczniejszy i najbardziej efektywny dla Twojej konkretnej sytuacji. Zrozumienie tych czynników pozwoli Ci na podjęcie świadomej decyzji i uniknięcie kosztownych błędów.

• Moc przyłączeniowa: Jest to podstawowy parametr określony w umowie z dostawcą energii elektrycznej, zazwyczaj wyrażony w kilowatach (kW), np. 12 kW, 16 kW, 21 kW. Określa on maksymalną moc, jaką Twój dom może pobrać z sieci w danym momencie. To punkt wyjścia do wszelkich obliczeń związanych z doborem przekroju kabla, ponieważ bezpośrednio przekłada się na maksymalny prąd, jaki będzie przez niego płynął.
• Długość WLZ: Odległość od skrzynki z licznikiem do głównej rozdzielnicy w budynku. Im dłuższy kabel, tym większy opór elektryczny i tym większy spadek napięcia. Na długich odcinkach, nawet przy relatywnie niskiej mocy przyłączeniowej, może być konieczne zastosowanie kabla o większym przekroju, aby utrzymać spadek napięcia w dopuszczalnych normach.
• Zabezpieczenie przedlicznikowe: Jest to wartość bezpiecznika zainstalowanego w skrzynce licznikowej, która chroni przyłącze przed przeciążeniem. Przekrój kabla WLZ musi być dobrany tak, aby jego obciążalność prądowa była wyższa niż wartość tego zabezpieczenia. Innymi słowy, kabel musi być w stanie bezpiecznie przenieść prąd o wartości zabezpieczenia, zanim ono zadziała.
• Planowane obciążenie: Warto zastanowić się nie tylko nad obecnym zapotrzebowaniem na energię, ale także nad przyszłością. Czy planujesz instalację pompy ciepła, która jest dużym odbiornikiem energii? A może ładowarkę do samochodu elektrycznego? Coraz popularniejsze stają się również instalacje fotowoltaiczne. Te urządzenia znacząco zwiększają zapotrzebowanie na moc i mogą wymagać zastosowania kabla o większym przekroju, aby zapewnić stabilne zasilanie i optymalne działanie, szczególnie w przypadku dwukierunkowego przepływu energii z fotowoltaiki.

Moc przyłączeniowa: jak odczytać ją z umowy i dlaczego jest tak ważna?

Moc przyłączeniowa to parametr, który znajdziesz w swojej umowie o przyłączenie do sieci elektroenergetycznej. Zazwyczaj jest ona określona w kilowatach (kW) i stanowi limit mocy, którą Twój dom może pobrać z sieci. Na przykład, jeśli masz umowę na 16 kW, oznacza to, że suma mocy wszystkich urządzeń pracujących jednocześnie nie powinna przekroczyć tej wartości. Jest to absolutnie kluczowy parametr, ponieważ od niego zależy, jak duży prąd będzie płynął przez Twój kabel WLZ. Im wyższa moc przyłączeniowa, tym większy prąd, a co za tym idzie, tym grubszy kabel jest potrzebny, aby go bezpiecznie przesłać.

Odległość od skrzynki do rozdzielni: jak walczyć ze spadkami napięcia na długich odcinkach?

Długość kabla WLZ ma niebagatelne znaczenie dla jego przekroju. Wyobraź sobie wodę płynącą w rurze im dłuższa rura, tym większe straty ciśnienia. Podobnie jest z prądem w kablu. Dłuższy odcinek kabla stawia większy opór przepływowi prądu, co skutkuje spadkiem napięcia. Zgodnie z przepisami, spadek napięcia na odcinku od złącza kablowego do pierwszego punktu poboru energii (czyli w tym przypadku do rozdzielnicy głównej) nie powinien przekraczać 1-2%. Jeśli odległość od skrzynki z licznikiem do rozdzielnicy jest znaczna (np. powyżej 30-40 metrów), może być konieczne zastosowanie kabla o większym przekroju niż wynikałoby to tylko z mocy przyłączeniowej, aby ten spadek napięcia był akceptowalny.

Zabezpieczenie przedlicznikowe a obciążalność prądowa kabla

Bezpiecznik zainstalowany w skrzynce licznikowej, czyli tzw. zabezpieczenie przedlicznikowe, odgrywa kluczową rolę w ochronie Twojej instalacji. Określa on maksymalny prąd, jaki może bezpiecznie popłynąć przez przyłącze. Jeśli wybierzesz kabel WLZ, którego obciążalność prądowa jest niższa niż wartość tego zabezpieczenia, to w przypadku przeciążenia bezpiecznik zadziała, odcinając zasilanie. Co gorsza, jeśli kabel jest niedowymiarowany, może on ulec przegrzaniu jeszcze zanim bezpiecznik zadziała, stwarzając zagrożenie. Dlatego przekrój kabla musi być zawsze wyższy niż wartość zabezpieczenia przedlicznikowego, zapewniając margines bezpieczeństwa.

Planowane obciążenie: czy myślisz o pompie ciepła, fotowoltaice lub ładowarce do auta?

W dzisiejszych czasach domy stają się coraz bardziej energochłonne. Pompy ciepła, które są ekologicznym i ekonomicznym sposobem ogrzewania, wymagają znacznych ilości energii elektrycznej. Podobnie ładowarki do samochodów elektrycznych potrafią mocno obciążyć instalację. Coraz popularniejsze stają się również domowe instalacje fotowoltaiczne, które generują własną energię, ale jednocześnie oznaczają dwukierunkowy przepływ prądu. Wszystkie te czynniki należy uwzględnić już na etapie planowania WLZ. Jeśli planujesz montaż takich urządzeń w przyszłości, warto już teraz zainwestować w kabel o większym przekroju, np. 5x16mm², aby uniknąć kosztownych przeróbek i zapewnić stabilne zasilanie.

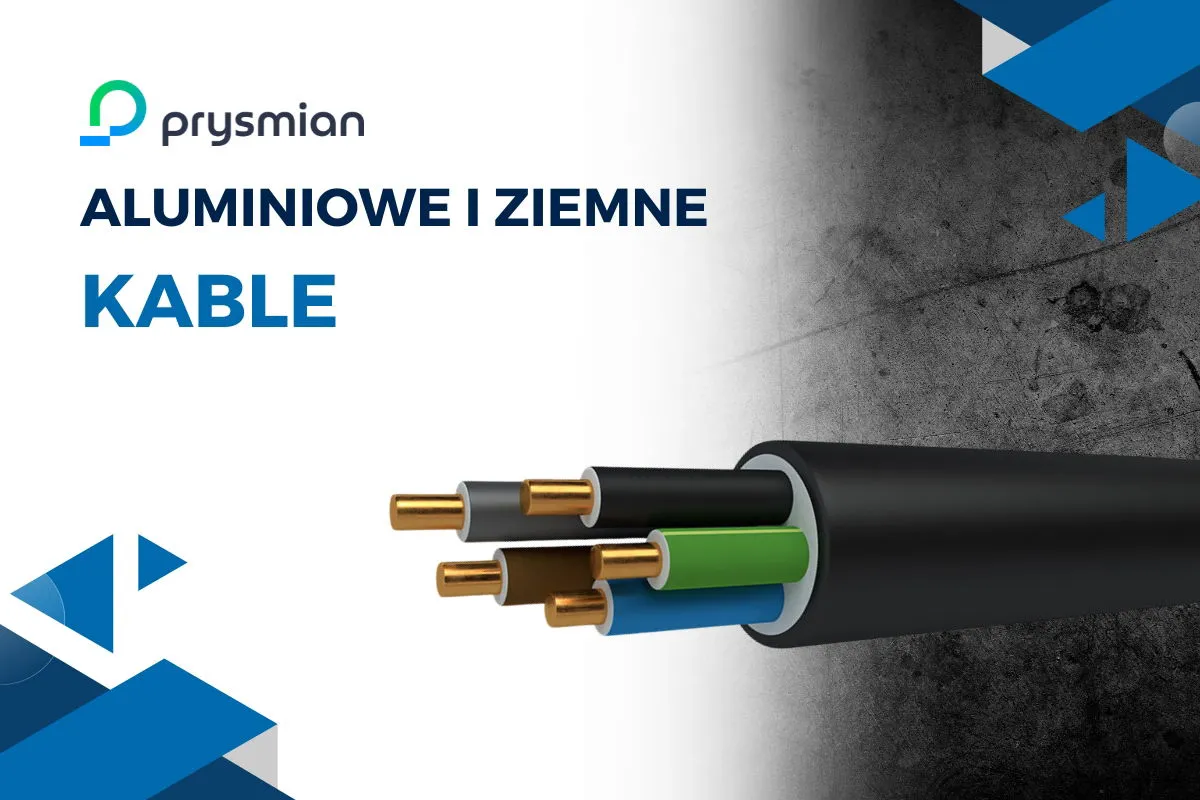

Miedź czy aluminium? Porównanie kabli ziemnych YKY i YAKXS

Kiedy już wiemy, jakie czynniki wpływają na dobór kabla, pojawia się kolejne ważne pytanie: z jakiego materiału powinien być wykonany? Na rynku dominują dwa typy kabli ziemnych stosowanych do WLZ: miedziane YKY i aluminiowe YAKXS. Wybór pomiędzy nimi to nie tylko kwestia ceny, ale także parametrów technicznych, trwałości i sposobu montażu. Zrozumienie tych różnic pomoże Ci podjąć najlepszą decyzję dla Twojego domu.

Kabel miedziany YKY: niezawodny standard w budownictwie jednorodzinnym

Kabel YKY to miedziany przewód ziemny, charakteryzujący się izolacją i powłoką wykonaną z polwinitu. Jest to absolutny standard w budownictwie jednorodzinnym i zdecydowanie najczęściej wybierane rozwiązanie. Dlaczego? Miedź ma znacznie lepsze parametry przewodzenia prądu niż aluminium, co oznacza mniejsze straty energii i mniejsze spadki napięcia przy tej samej grubości kabla. Jest też bardziej odporna na korozję i uszkodzenia mechaniczne, a połączenia wykonane z miedzi są zazwyczaj bardziej niezawodne i trwalsze. Choć jest droższy od swojego aluminiowego odpowiednika, jego niezawodność i trwałość sprawiają, że jest to inwestycja, która się opłaca.

Kabel aluminiowy YAKXS: kiedy jego niższa cena może być kuszącą alternatywą?

Kabel YAKXS to kabel aluminiowy, w którym izolacja wykonana jest z polietylenu usieciowanego, a powłoka z polwinitu. Jego główną zaletą jest niższa cena i mniejsza waga w porównaniu do kabla miedzianego. Może to być kusząca alternatywa, szczególnie przy bardzo długich odcinkach WLZ, gdzie koszt kabla miedzianego mógłby być znaczący. Należy jednak pamiętać, że aluminium ma gorsze właściwości przewodzące prąd. Aby uzyskać taką samą obciążalność prądową jak kabel miedziany, kabel aluminiowy musi mieć większy przekrój. Co więcej, aluminium jest bardziej kruche i podatne na utlenianie, co wymaga zastosowania specjalnych złączek i past stykowych podczas montażu, aby zapewnić trwałość połączeń. Niewłaściwy montaż kabla aluminiowego może prowadzić do problemów z połączeniami w przyszłości.

Różnice w montażu i trwałości: co musisz wiedzieć przed podjęciem decyzji?

Cecha	Kabel miedziany YKY	Kabel aluminiowy YAKXS
Obciążalność prądowa	Lepsza, wymaga mniejszego przekroju dla tej samej obciążalności.	Niższa, wymaga większego przekroju dla tej samej obciążalności.
Waga	Cięższy.	Lżejszy.
Elastyczność/kruchość	Bardziej elastyczny, łatwiejszy w układaniu.	Bardziej kruchy, wymaga ostrożniejszego obchodzenia się.
Montaż	Łatwiejszy, standardowe połączenia.	Wymaga specjalnych złączek i past stykowych, większej precyzji.
Trwałość połączeń	Bardziej niezawodne i trwałe.	Podatne na problemy przy niewłaściwym montażu (utlenianie).
Cena	Droższy.	Tańszy.

Przekrój i liczba żył: konkretne rekomendacje dla Twojego domu

Po zrozumieniu kluczowych czynników wpływających na wybór kabla WLZ oraz różnic między materiałami, nadszedł czas na konkretne rekomendacje dotyczące przekroju i liczby żył. Te dwa parametry są absolutnie kluczowe dla bezpieczeństwa, zgodności z normami i możliwości przyszłej rozbudowy instalacji elektrycznej w Twoim domu.

Absolutny standard w nowym budownictwie: dlaczego kabel 5-żyłowy to jedyny słuszny wybór?

W dzisiejszych czasach, jeśli budujesz nowy dom lub modernizujesz starą instalację, wybór kabla 5-żyłowego jest absolutnym standardem i jedynym słusznym rozwiązaniem. Wynika to z systemu ochrony przeciwporażeniowej TN-S, który jest powszechnie stosowany i zalecany ze względu na najwyższy poziom bezpieczeństwa. Kabel 5-żyłowy pozwala na oddzielenie przewodu ochronnego (PE) od przewodu neutralnego (N) już na etapie złącza kablowego. Dzięki temu masz pewność, że przewód ochronny jest prawidłowo podłączony do wszystkich punktów uziemienia w domu, co znacząco minimalizuje ryzyko porażenia prądem. Kable 4-żyłowe były stosowane w starszych systemach (TN-C) i nie powinny być używane w nowych przyłączach, ponieważ nie zapewniają odpowiedniego poziomu bezpieczeństwa.

Przekrój 5x10mm²: kiedy będzie w pełni wystarczający?

Kabel YKY 5x10mm² jest najczęściej stosowanym i w wielu przypadkach w pełni wystarczającym rozwiązaniem dla typowych domów jednorodzinnych. Jest to solidny wybór dla budynków o mocy przyłączeniowej do około 20 kW, przy założeniu, że odległość od skrzynki z licznikiem do rozdzielnicy głównej nie przekracza około 30 metrów. Stanowi on dobre połączenie między rozsądną ceną a odpowiednią obciążalnością prądową dla większości standardowych instalacji domowych. Jeśli Twoje zapotrzebowanie na energię jest typowe i nie planujesz w najbliższym czasie montażu bardzo energochłonnych urządzeń, ten przekrój będzie dla Ciebie dobrym wyborem.

Przekrój 5x16mm²: inwestycja w przyszłość i stabilność instalacji z fotowoltaiką i pompą ciepła

Jeśli Twój dom ma moc przyłączeniową wyższą niż 20 kW, odległość od skrzynki do rozdzielni przekracza 30-40 metrów, lub planujesz w przyszłości zamontować pompę ciepła, ładowarkę do samochodu elektrycznego, czy instalację fotowoltaiczną, zdecydowanie powinieneś rozważyć kabel o przekroju 5x16mm². Większy przekrój kabla oznacza mniejsze straty energii i mniejsze spadki napięcia, co jest kluczowe dla efektywnego działania tych urządzeń. W przypadku fotowoltaiki, większy przekrój kabla jest szczególnie ważny, ponieważ pozwala na efektywniejsze oddawanie nadwyżek wyprodukowanej energii do sieci, minimalizując straty podczas tego procesu. Jest to inwestycja w przyszłość, która zapewni stabilność i wydajność Twojej instalacji na lata.

Większe przekroje (25mm² i więcej): dla kogo są przeznaczone?

Przekroje kabli WLZ rzędu 25mm² i większe są przeznaczone głównie dla obiektów o znacznie wyższym zapotrzebowaniu na moc. Mowa tu o dużych domach wielorodzinnych, budynkach usługowych, warsztatach czy obiektach przemysłowych. W standardowym domu jednorodzinnym takie przekroje są zazwyczaj nieuzasadnione i znacznie przewyższają potrzeby. Jeśli nie masz do czynienia z bardzo specyficznymi, energochłonnymi zastosowaniami, standardowe przekroje 10mm² lub 16mm² będą w zupełności wystarczające.

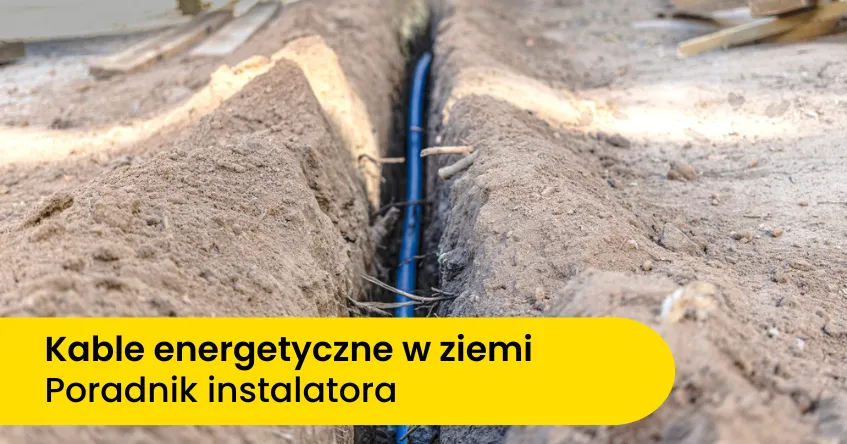

Prawidłowy montaż WLZ: jak ułożyć kabel w ziemi zgodnie ze sztuką?

Nawet najlepszy i najdroższy kabel WLZ nie spełni swojej roli, jeśli zostanie nieprawidłowo zamontowany. Prawidłowe ułożenie kabla w ziemi jest równie ważne jak jego dobór, ponieważ zapewnia ochronę przed uszkodzeniami mechanicznymi i gwarantuje długowieczność instalacji. Przestrzeganie kilku podstawowych zasad jest kluczowe dla bezpieczeństwa i niezawodności.

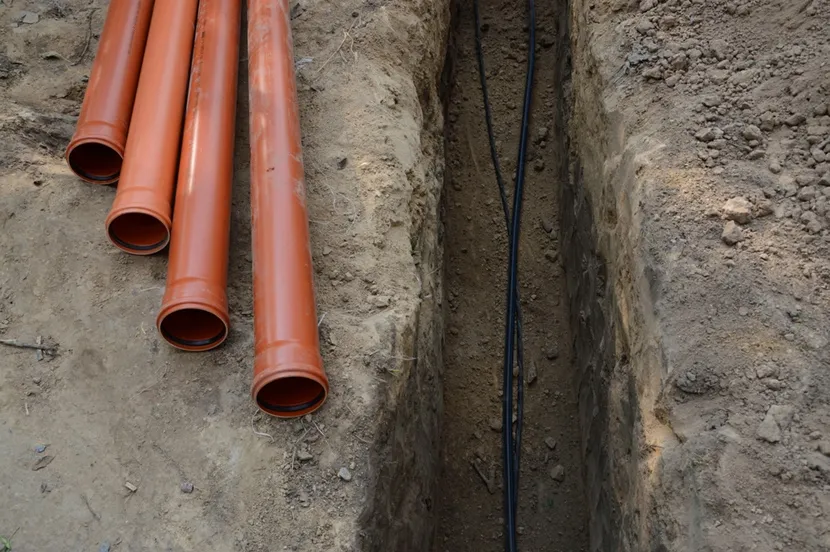

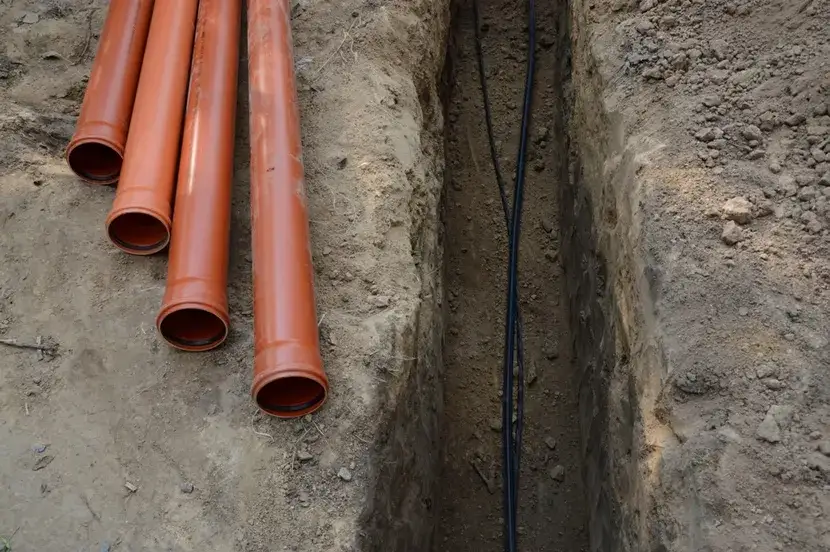

Optymalna głębokość układania i rola rury osłonowej (Arot)

Kabel WLZ układany w ziemi powinien znajdować się na odpowiedniej głębokości, aby był chroniony przed przypadkowym uszkodzeniem podczas prac ziemnych. Minimalna zalecana głębokość to 70 centymetrów. W przypadku, gdy kabel przebiega pod drogami, podjazdami lub innymi miejscami, gdzie mogą pojawić się obciążenia mechaniczne, głębokość ta powinna wynosić co najmniej 80 centymetrów. Bardzo ważne jest również umieszczenie kabla w rurze osłonowej, najczęściej stosuje się rury typu Arot. Taka rura zapewnia dodatkową ochronę mechaniczną, chroniąc kabel przed naciskiem kamieni, korzeni czy narzędzi ziemnych.

Folia ostrzegawcza: mały koszt, ogromne znaczenie dla bezpieczeństwa

Po ułożeniu kabla w wykopie i zasypaniu go warstwą ziemi, kolejnym kluczowym elementem jest umieszczenie folii ostrzegawczej. Zazwyczaj jest to folia w kolorze niebieskim, która powinna być ułożona około 30 centymetrów nad kablem. Jej zadaniem jest ostrzeżenie przyszłych wykonawców prac ziemnych o znajdującym się pod spodem kablu elektrycznym. Jest to prosty i tani sposób na znaczące zwiększenie bezpieczeństwa i zminimalizowanie ryzyka przypadkowego uszkodzenia WLZ podczas przyszłych prac w pobliżu instalacji.

Podział przewodu PEN na PE i N: kluczowy moment w skrzynce złączowej

W przypadku starszych instalacji, gdzie do budynku doprowadzany był wspólny przewód PEN (łączący funkcje ochronną i neutralną), kluczowym momentem dla bezpieczeństwa jest jego prawidłowy podział na osobne przewody PE (ochronny) i N (neutralny) w skrzynce złączowej. Ten podział jest niezbędny do stworzenia bezpiecznej instalacji w systemie TN-S, który jest standardem w nowoczesnym budownictwie i obsługiwany jest właśnie przez kable 5-żyłowe. Niewłaściwe wykonanie tego podziału może prowadzić do poważnych zagrożeń i problemów z działaniem instalacji.

Podsumowanie: Nie oszczędzaj na głównym kablu zasilającym to Twoja polisa na lata

Wybór i prawidłowy montaż kabla Wewnętrznej Linii Zasilającej (WLZ) to jedna z najważniejszych decyzji, jakie musisz podjąć na etapie budowy lub modernizacji instalacji elektrycznej w swoim domu. To nie jest miejsce na kompromisy czy oszczędności. Dobrze dobrany i poprawnie ułożony kabel WLZ to inwestycja, która zapewni Ci bezpieczeństwo, stabilność zasilania i spokój na wiele lat. Pamiętaj, że prawidłowa instalacja to gwarancja efektywnego działania wszystkich urządzeń w Twoim domu i ochrona przed potencjalnymi zagrożeniami.

Najczęstsze błędy, których musisz unikać

• Wybór kabla 4-żyłowego w nowej instalacji: Jest to przestarzałe rozwiązanie, które nie spełnia wymogów bezpieczeństwa nowoczesnych systemów.
• Zastosowanie zbyt małego przekroju kabla: Niedowymiarowany kabel prowadzi do spadków napięcia, niestabilnej pracy urządzeń, a nawet ryzyka pożaru.
• Brak rury osłonowej lub folii ostrzegawczej: Zwiększa ryzyko uszkodzenia kabla podczas prac ziemnych i stwarza zagrożenie.
• Niewłaściwa głębokość układania kabla: Kabel ułożony zbyt płytko jest bardziej narażony na uszkodzenia mechaniczne.
• Błędny montaż kabli aluminiowych: Brak specjalnych złączek i past stykowych może prowadzić do problemów z połączeniami i awarii.

"Pamiętaj, że oszczędności na głównym kablu zasilającym to pozorne oszczędności. Niewłaściwy dobór lub montaż WLZ może skutkować nie tylko problemami z zasilaniem i wyższymi rachunkami za prąd, ale przede wszystkim stwarzać realne zagrożenie dla bezpieczeństwa domowników i mienia."

Zawsze konsultuj się z elektrykiem: dlaczego ostateczna decyzja należy do fachowca?

Chociaż ten artykuł dostarcza wielu cennych informacji i wskazówek, pamiętaj, że ostateczny dobór i projekt instalacji WLZ powinien zawsze być wykonany przez doświadczonego i uprawnionego elektryka. Tylko specjalista jest w stanie uwzględnić wszystkie specyficzne warunki panujące na Twojej działce, dokładne zapotrzebowanie na moc, lokalne przepisy i normy, a także zapewnić zgodność całej instalacji z obowiązującymi przepisami. Konsultacja z fachowcem to najlepsza gwarancja bezpieczeństwa i prawidłowego działania Twojej instalacji elektrycznej na lata.

Przeczytaj również: Rozdzielnica w kotłowni: Czy przepisy pozwalają? Sprawdź!

Podsumowanie: Kluczowe wnioski i Twoje kolejne kroki

Wybór odpowiedniego kabla Wewnętrznej Linii Zasilającej (WLZ) to fundament bezpiecznej i niezawodnej instalacji elektrycznej w Twoim domu. Mam nadzieję, że ten artykuł jasno wyjaśnił Ci, dlaczego jest to tak ważna decyzja i jakie czynniki należy wziąć pod uwagę, aby dokonać właściwego wyboru, zapewniając sobie spokój na lata.

• Zawsze wybieraj kabel 5-żyłowy dla nowych instalacji, zapewniając zgodność z normami i najwyższy poziom bezpieczeństwa.
• Przekrój kabla (najczęściej 5x10mm² lub 5x16mm²) dobieraj na podstawie mocy przyłączeniowej, odległości, zabezpieczeń i planowanego obciążenia (pompa ciepła, fotowoltaika).
• W budownictwie jednorodzinnym preferowany jest miedziany kabel YKY ze względu na jego niezawodność i trwałość.
• Pamiętaj o prawidłowym montażu WLZ w ziemi: odpowiednia głębokość, rura osłonowa i folia ostrzegawcza to klucz do jego ochrony.

Z mojego doświadczenia wynika, że wiele osób bagatelizuje znaczenie kabla WLZ, koncentrując się na innych elementach instalacji. Jednak to właśnie ten przewód jest główną arterią zasilającą Twój dom. Dlatego, gdybym miał podkreślić jedną rzecz, byłoby to: nie oszczędzaj na WLZ. Lepiej zainwestować nieco więcej w odpowiedni przekrój i jakość kabla teraz, niż później mierzyć się z problemami, kosztownymi naprawami czy, co najgorsze, zagrożeniem dla bezpieczeństwa. Zawsze warto też skonsultować się z doświadczonym elektrykiem, który pomoże dopasować rozwiązanie do specyfiki Twojej inwestycji.

A jakie są Twoje doświadczenia z wyborem i montażem kabla WLZ? Czy miałeś w przeszłości jakieś problemy związane z tym elementem instalacji? Podziel się swoją opinią w komentarzach poniżej!
