Przy wyborze tego, jaki kabel do indukcji będzie właściwy, nie wystarczy spojrzeć na samą moc płyty. Liczy się też sposób zasilania, zabezpieczenie w rozdzielnicy, długość trasy i to, co producent wpisał w instrukcji. W praktyce najwięcej problemów nie bierze się z samej płyty, tylko z niedopasowania przewodu do instalacji w mieszkaniu.
Najpierw sprawdź moc płyty i sposób zasilania
- Najważniejsze są trzy rzeczy: moc urządzenia, układ zasilania 1N/2N/3N oraz zabezpieczenie obwodu.
- W polskich kuchniach najczęściej spotyka się przewody 3x4 mm², 4x2,5 mm² oraz 5x1,5 mm² lub 5x2,5 mm².
- Płyta powinna mieć osobny obwód, a nie wspólną linię z innymi dużymi odbiornikami.
- Jeśli trasa od rozdzielnicy do płyty jest długa, sam przekrój „z katalogu” może nie wystarczyć.
- Podłączenie najlepiej zostawić elektrykowi, bo tu jeden błąd robi większą szkodę niż oszczędność na kablu.
Od czego naprawdę zależy dobór przewodu do indukcji
Ja zawsze zaczynam od tabliczki znamionowej i schematu podłączenia. Sama moc płyty niewiele mówi, jeśli nie wiadomo, czy urządzenie ma pracować na jednej fazie, dwóch czy trzech. To właśnie układ zasilania, a nie sam marketingowy opis produktu, decyduje o tym, jaki przekrój przewodu będzie bezpieczny i sensowny.
Na wybór kabla wpływają przede wszystkim:
- moc całkowita płyty - im większa, tym większy prąd może płynąć przez przewód;
- sposób zasilania - 1N, 2N albo 3N oznacza różny podział obciążenia;
- zabezpieczenie obwodu - dobiera się je do przewodu i do urządzenia, a nie odwrotnie;
- długość trasy - im dalej od rozdzielnicy, tym większe znaczenie ma spadek napięcia;
- warunki montażu - zabudowa, temperatura w szafce i sposób prowadzenia przewodu też mają znaczenie.
W praktyce nie mieszam tego w jeden prosty skrót typu „do każdej indukcji bierze się to samo”. Taki skrót brzmi wygodnie, ale bywa błędny. Kiedy te parametry są już jasne, można sensownie porównać najczęściej stosowane przekroje.
Jakie przekroje przewodów spotyka się najczęściej
W kuchniach najczęściej widzę kilka powtarzalnych wariantów. To nie są przepisy „na zawsze”, tylko praktyczne konfiguracje, które pojawiają się w instrukcjach wielu płyt i w realnych instalacjach domowych.
| Układ zasilania | Najczęściej spotykany przewód | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| 1N~ 230 V | 3x4 mm² | Jedna faza, większa moc, zwykle osobny obwód 32 A | 3x2,5 mm² bywa za mały; decyduje instrukcja konkretnego modelu |
| 2N~ 230/400 V | 4x2,5 mm² | Dwufazowe podłączenie i rozłożenie obciążenia | Mostki i zaciski muszą być ustawione dokładnie jak w schemacie |
| 3N~ 400 V | 5x1,5 mm² lub 5x2,5 mm² | Trójfazowa instalacja, częsta w nowych domach | Prąd na fazę i długość trasy mogą wymagać większego przekroju |
| Długi odcinek lub wysoka moc | Dobór po ocenie elektryka | Gdy rozdzielnica jest daleko albo instalacja jest już mocno obciążona | Nie zmniejszaj przekroju tylko po to, żeby „pasował do tego, co jest pod ręką” |
Warto też czytać oznaczenia kabli. 3G4 oznacza trzy żyły, w tym ochronną, o przekroju 4 mm² każda. 4G2,5 to cztery żyły 2,5 mm², a 5G1,5 - pięć żył 1,5 mm². Te symbole są prostsze, niż wyglądają, ale właśnie tu łatwo o pomyłkę, jeśli ktoś patrzy tylko na kolor izolacji.
Spotkasz również oznaczenia typu H05VV-F albo H05V2V2-F. To mówi o rodzaju przewodu i izolacji, a nie tylko o samym przekroju. Ja traktuję to jako potwierdzenie, że kabel jest przeznaczony do pracy w zabudowie i do takiego obciążenia, jakie przewidział producent. Następny krok to sprawdzenie, czy rozdzielnica i zabezpieczenie nadążają za tym wyborem.
Co w rozdzielnicy musi się zgadzać z płytą
Tu wchodzi temat rozdziału energii w kuchni. Indukcja nie powinna wisieć na przypadkowym obwodzie, bo to urządzenie o dużym poborze mocy i z własną logiką pracy. Najlepiej działa wtedy, gdy ma oddzielny obwód od rozdzielnicy aż do punktu podłączenia.
Sprawdzam przede wszystkim:
- czy płyta ma własne zabezpieczenie nadprądowe, a nie wspólne z piekarnikiem, zmywarką albo gniazdami w kuchni;
- czy wartość bezpiecznika pasuje do przekroju przewodu i do instrukcji urządzenia;
- czy przewód ochronny PE jest poprawnie podłączony;
- czy rozdzielnica ma jeszcze miejsce i zapas mocy na ten obwód;
- czy instalacja nie jest stara, aluminiowa albo nadmiernie obciążona innymi urządzeniami.
W praktyce problem pojawia się najczęściej wtedy, gdy płyta jest nowa, a reszta instalacji pamięta poprzednią epokę. Wtedy nie pomaga „cienki kompromis” między starym obwodem a nowym urządzeniem. Czasem trzeba poprawić cały odcinek zasilania, a nie tylko sam przewód przy płycie. Żeby to zrobić dobrze, trzeba jeszcze odczytać schemat bez zgadywania kolorów i mostków.
Jak odczytać schemat podłączenia bez zgadywania

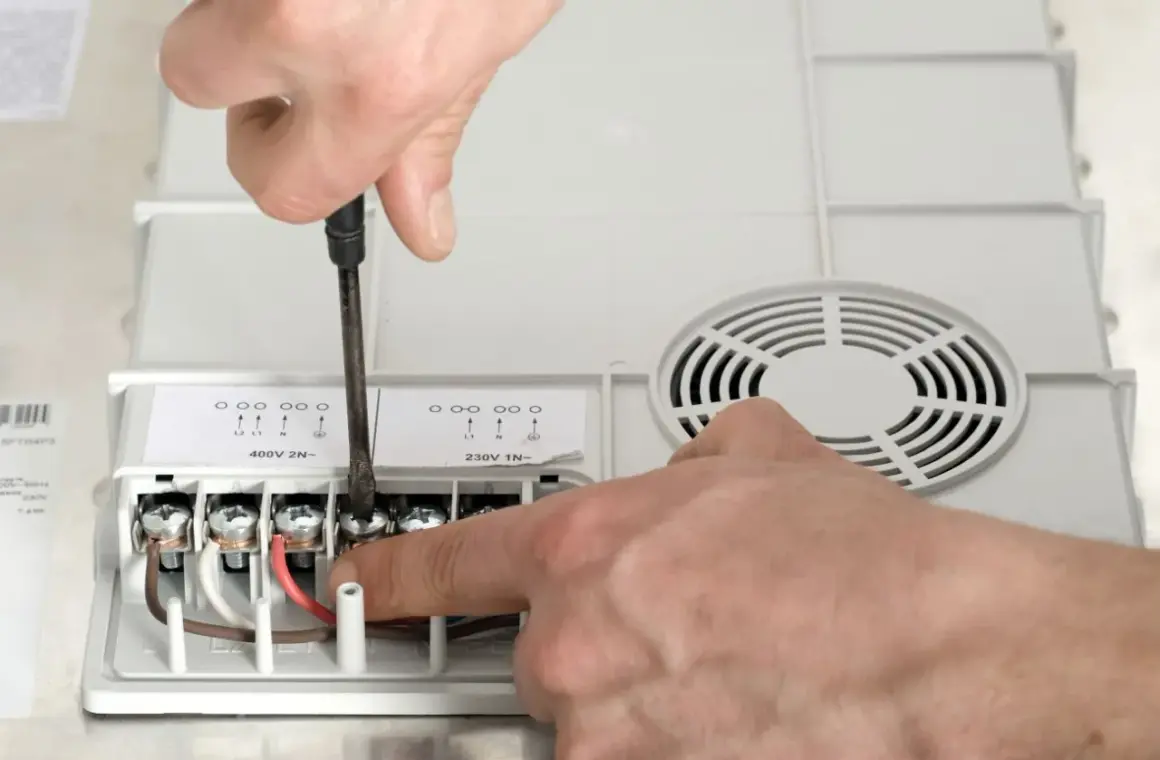

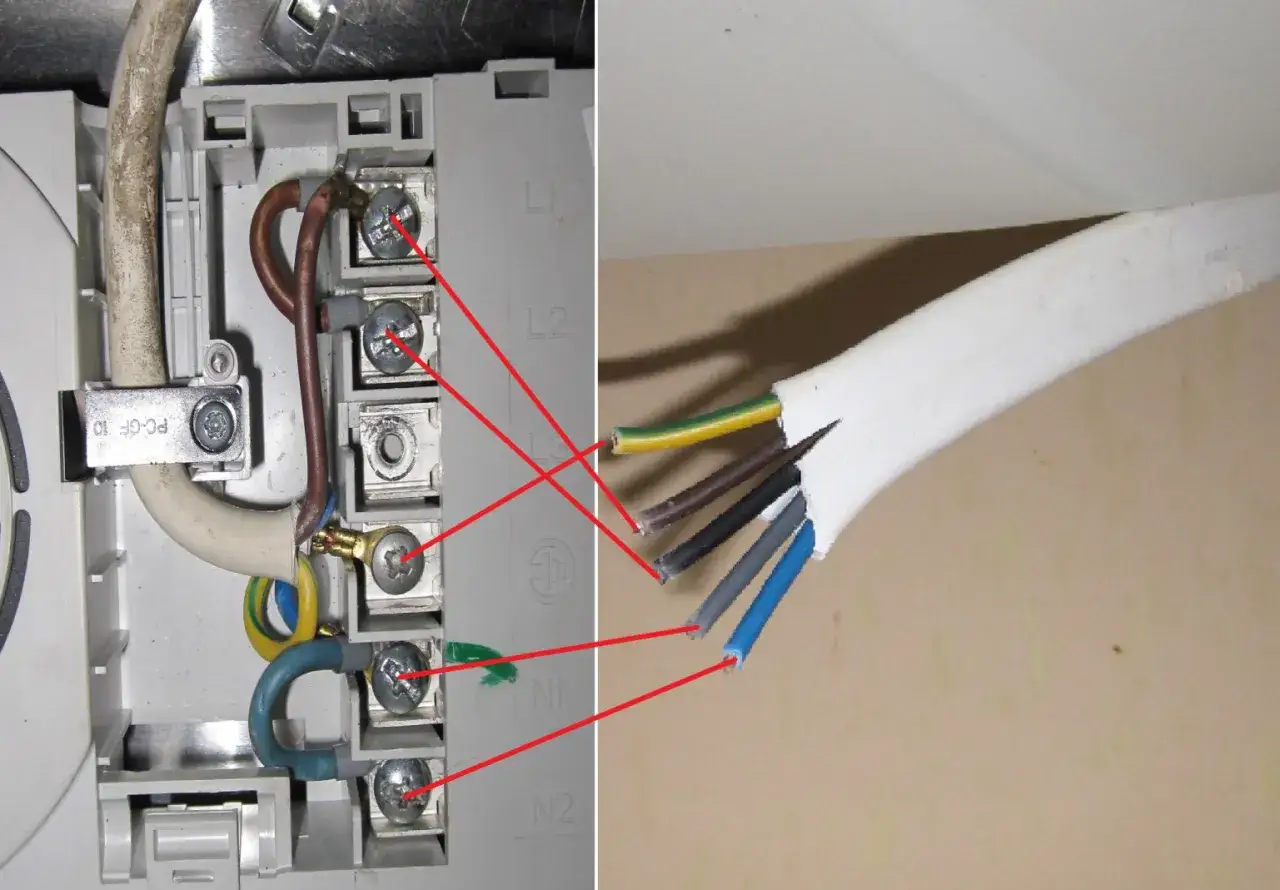

Na schemacie podłączenia najważniejsze są oznaczenia 1N~, 2N~ i 3N~. Pierwsze oznacza jedną fazę, drugie dwie, trzecie trzy. L1, L2, L3 to przewody fazowe, N to neutralny, a PE to ochronny. Jeśli producent przewidział mostki między zaciskami, montuję je tylko dokładnie tak, jak pokazuje instrukcja.
Ja nie zgaduję też po kolorach przewodów, bo w instalacjach domowych kolory pomagają, ale nie zastępują schematu. Jeśli widzę kabel w stylu 3G4, 4G2,5 albo 5G1,5, patrzę najpierw na układ zasilania i dopuszczalne obciążenie, a dopiero potem na samą liczbę żył. To oszczędza wiele błędów, zwłaszcza przy płytach dostarczanych z fabrycznym przewodem i listwą zaciskową.
Warto pamiętać jeszcze o jednej rzeczy: mostkowanie to nie improwizacja, tylko łączenie zacisków zgodnie ze schematem producenta. Jeśli ktoś robi to „na logikę”, bez porównania z instrukcją, łatwo kończy się przegrzewaniem albo błędnym rozkładem obciążenia. Kiedy schemat jest jasny, łatwiej uniknąć błędów, które kosztują najwięcej.
Najczęstsze błędy przy doborze kabla
Największe problemy widzę zwykle nie w samej płycie, tylko w podejściu do jej podłączenia. Ktoś chce zaoszczędzić kilkadziesiąt złotych na przewodzie, a później płaci za poprawki, dodatkowy obwód albo wymianę fragmentu instalacji.
- Dobór tylko po cenie - najtańszy przewód nie jest dobrym argumentem, jeśli nie zgadza się z instrukcją.
- Zbyt mały przekrój - kabel może działać na starcie, ale przy dłuższym gotowaniu zacznie się grzać.
- Przedłużacze i rozgałęźniki - przy indukcji to zły pomysł, bo rośnie opór i ryzyko przegrzania.
- Mieszanie układów 1N, 2N i 3N - każdy z nich ma własny schemat i własne wymagania.
- Ignorowanie długości trasy - im dłuższy przewód, tym ważniejszy staje się spadek napięcia.
- Luźne zaciski - nawet dobry kabel nie pomoże, jeśli połączenia są niedokręcone.
Najbardziej kosztowny błąd nie zawsze widać od razu. Kabel może działać po pierwszym uruchomieniu, ale przy dłuższym obciążeniu zacząć się grzać, a wtedy problem robi się już naprawdę poważny. Dlatego wolę bezpieczny zapas i zgodność z instrukcją niż podejście „jakoś będzie”. Zanim zamkniesz temat, warto sprawdzić jeszcze kilka rzeczy przed montażem.
Zanim zamówisz elektryka, sprawdź trzy rzeczy
Gdy mam już wybrać przewód do indukcji, zamykam sprawę krótką checklistą. Dzięki temu elektryk nie wraca drugi raz, a instalacja nie wymaga doraźnych przeróbek tuż przed montażem.
- Model i moc płyty - bez tego nie ma sensu dobierać ani przewodu, ani zabezpieczenia.
- Układ zasilania w mieszkaniu - 1N, 2N czy 3N decyduje o całej logice podłączenia.
- Stan rozdzielnicy i trasy kabla - jeśli instalacja jest stara lub daleka od punktu montażu, czasem trzeba podnieść przekrój albo wydzielić nowy obwód.
Jeśli instrukcja i instalacja nie dają jednego oczywistego wyniku, nie wybieram cieńszego wariantu. Najpierw porządkuję obwód, dopiero potem zamykam kuchnię. W praktyce najlepszy kabel do indukcji to nie ten „najbardziej popularny”, tylko ten, który pasuje do mocy płyty, zabezpieczenia i realnych warunków w domu.
