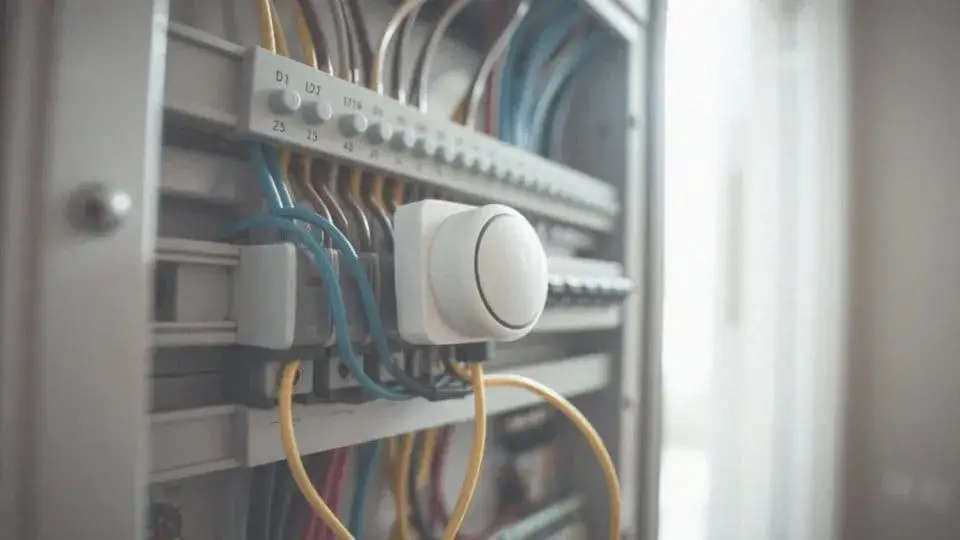

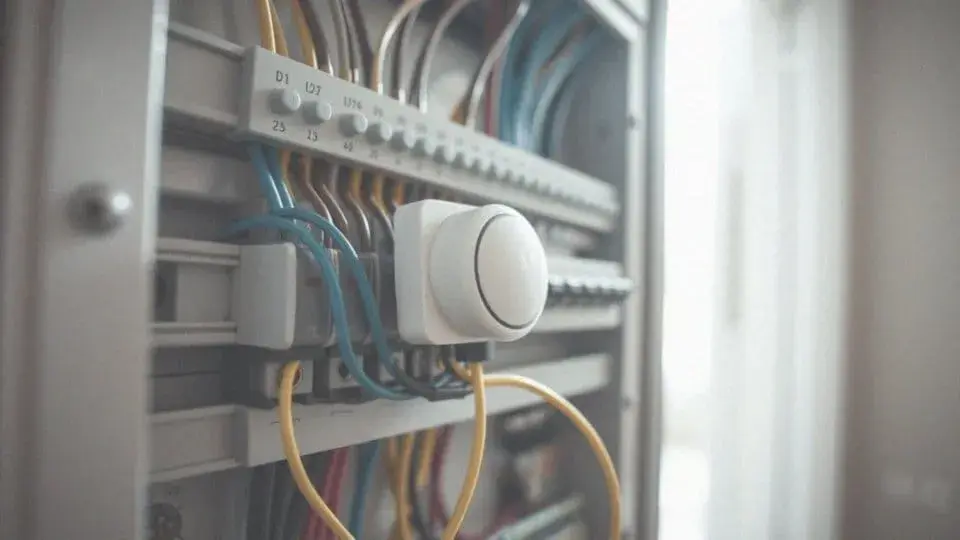

Jak podłączyć dzwonek w rozdzielnicy? Przewodnik krok po kroku

Centralizacja instalacji: porządek i bezpieczeństwo w jednym miejscu

Montaż dzwonka lub gongu bezpośrednio w rozdzielnicy elektrycznej to rozwiązanie, które znacząco wpływa na porządek w całej instalacji. Zamiast prowadzić dodatkowe, często nieestetyczne okablowanie do osobnego zasilacza czy modułu dzwonka, wszystkie komponenty znajdują swoje miejsce w jednej, dedykowanej obudowie. Eliminuje to potrzebę ukrywania dodatkowych urządzeń w szafkach czy podtynkowo, co przekłada się na prostszą instalację i łatwiejszy dostęp serwisowy. Ukrycie elementów w rozdzielnicy zwiększa też bezpieczeństwo, chroniąc je przed przypadkowym uszkodzeniem mechanicznym czy działaniem czynników zewnętrznych.

Estetyka i minimalizm: jak ukryć instalację dzwonkową?

Rozwiązanie polegające na montażu dzwonka w rozdzielnicy elektrycznej to strzał w dziesiątkę dla miłośników minimalizmu i porządku. Pozwala ono całkowicie ukryć całą instalację dzwonkową od transformatora, przez zabezpieczenie, aż po sam moduł dzwonka wewnątrz rozdzielnicy. Dzięki temu na ścianach w pomieszczeniach nie pojawiają się żadne dodatkowe, często niepasujące do wystroju elementy. Cała techniczna strona systemu znika z pola widzenia, co pozwala zachować spójny i estetyczny wygląd wnętrz, niezależnie od tego, czy jest to nowoczesny salon, czy klasyczny korytarz.

Niezawodność i łatwość serwisu: przewaga nad systemami bezprzewodowymi

Systemy dzwonkowe montowane w rozdzielnicy, jako rozwiązania przewodowe, charakteryzują się znacznie większą niezawodnością w porównaniu do ich bezprzewodowych odpowiedników. Brak problemów z zasięgiem, zakłóceniami radiowymi czy koniecznością wymiany baterii sprawia, że są one stabilniejsze i wymagają mniej uwagi. Co więcej, scentralizowana instalacja w rozdzielnicy ułatwia diagnostykę i serwisowanie. W razie wystąpienia problemów, wszystkie kluczowe komponenty znajdują się w jednym miejscu, co znacząco przyspiesza proces lokalizacji i naprawy usterki w porównaniu do systemów rozproszonych.

Zanim zaczniesz: zasady bezpieczeństwa i wymagane uprawnienia

Zasada numer jeden: bezwzględnie wyłącz zasilanie!

Przed przystąpieniem do jakichkolwiek prac w rozdzielnicy elektrycznej, nawet tak pozornie prostych jak podłączenie dzwonka, absolutnym priorytetem jest bezwzględne wyłączenie zasilania. Oznacza to nie tylko wyłączenie głównego wyłącznika prądu w budynku, ale również dokładne sprawdzenie braku napięcia na wszystkich przewodach, z którymi będziesz pracować, przy użyciu odpowiedniego próbnika napięcia. Pamiętaj, że praca pod napięciem, nawet przy niskim napięciu, może prowadzić do porażenia prądem, które jest śmiertelnie niebezpieczne. Bezpieczeństwo jest najważniejsze nigdy nie ryzykuj!

• Próbnik napięcia (jedno- lub dwutorowy)
• Wkrętaki z izolowanymi rękojeściami (płaskie i krzyżakowe, odpowiednie do zacisków)
• Ściągacz izolacji do przewodów
• Obcinaczki do przewodów
• Ewentualnie: zaciskarka do końcówek kablowych (jeśli używasz końcówek)
• Taśma izolacyjna (na wszelki wypadek)

Uprawnienia SEP do 1kV: kiedy musisz wezwać elektryka?

Zgodnie z polskim prawem i przepisami dotyczącymi bezpieczeństwa elektrycznego, wszelkie prace wewnątrz rozdzielnicy elektrycznej, w tym montaż i podłączanie nowych urządzeń, powinny być wykonywane przez osobę posiadającą aktualne uprawnienia kwalifikacyjne SEP do 1kV. Dotyczy to zarówno prac przy obwodach niskiego napięcia, jak i tych podłączonych bezpośrednio do sieci 230V. Jeśli nie posiadasz takich uprawnień lub nie czujesz się pewnie w pracy z instalacją elektryczną, bezwzględnie wezwij wykwalifikowanego elektryka. To gwarancja, że instalacja zostanie wykonana bezpiecznie i zgodnie z obowiązującymi normami.

Komponenty instalacji dzwonkowej na szynę DIN: co wybrać?

Krok 1: Wybór odpowiedniego dzwonka lub gongu modułowego

Na rynku dostępne są specjalne dzwonki i gongi modułowe, zaprojektowane z myślą o montażu na standardowej szynie DIN (TH35) w rozdzielnicy. Są one dostępne w wersjach zasilanych różnymi napięciami, najczęściej są to 8V, 12V lub 24V prądu zmiennego (AC). Wybór odpowiedniego napięcia jest kluczowy i musi być dopasowany do transformatora. Wśród popularnych producentów oferujących tego typu rozwiązania w Polsce znajdują się takie marki jak Zamel, F&F, Legrand, Hager czy EATON. Wiele z tych urządzeń oferuje dodatkowe funkcje, takie jak regulacja głośności dźwięku, możliwość wyboru spośród kilku melodii (np. klasyczne BIM-BAM, dźwięk dzwonka rurowego) czy nawet tryb "dzień/noc".

Dzwonek czy gong? Różnice w dźwięku i mechanizmie działania

Podstawowa różnica między dzwonkiem a gongiem modułowym sprowadza się głównie do charakterystyki generowanego dźwięku. Dzwonek zazwyczaj emituje pojedynczy, krótki dźwięk (np. "ding"), podczas gdy gong częściej wydaje dłuższy, dwutaktowy dźwięk (np. "bim-bam"). Mechanizm działania obu urządzeń jest zazwyczaj podobny i opiera się na elektromagnesie wprawiającym w ruch element uderzający w rezonator (dzwon lub gong). Różnice są subtelne i często sprowadzają się do preferencji użytkownika co do brzmienia.

Na co zwrócić uwagę przy zakupie? Napięcie, głośność i wymiary

• Napięcie zasilania: Upewnij się, że napięcie dzwonka (np. 12V AC) jest zgodne z napięciem wyjściowym transformatora.
• Głośność: Sprawdź deklarowaną głośność (w dB) i zastanów się, czy jest ona odpowiednia do Twoich potrzeb. Niektóre modele oferują regulację głośności.
• Wymiary: Zwróć uwagę na szerokość urządzenia, podaną w modułach DIN (np. 1, 2 lub 3 moduły). Upewnij się, że masz wystarczająco miejsca w rozdzielnicy.
• Dodatkowe funkcje: Rozważ, czy potrzebujesz regulacji głośności, różnych melodii czy innych opcji.

Krok 2: Dobór transformatora dzwonkowego serca całego układu

Transformator dzwonkowy jest kluczowym elementem tej instalacji. Jego zadaniem jest obniżenie napięcia sieciowego 230V AC do bezpiecznego, niskiego napięcia (najczęściej 8V, 12V lub 24V AC), które jest wymagane do zasilania samego dzwonka lub gongu modułowego. Transformatory te są zazwyczaj konstruowane jako urządzenia modułowe, co oznacza, że można je łatwo zamontować na tej samej szynie DIN (TH35) co inne komponenty rozdzielnicy. Jego obecność w rozdzielnicy pozwala na estetyczne i bezpieczne ukrycie całego obwodu zasilania dzwonka.

Jak dopasować napięcie transformatora do dzwonka (8V, 12V czy 24V)?

Jest to absolutnie krytyczny krok. Napięcie wyjściowe transformatora musi być dokładnie takie samo, jak napięcie zasilania wymaganego przez dzwonek modułowy. Zastosowanie transformatora o zbyt wysokim napięciu może natychmiastowo uszkodzić dzwonek, a nawet spowodować jego zapłon. Z kolei zbyt niskie napięcie sprawi, że dzwonek nie będzie działał wcale lub będzie działał bardzo słabo. Zawsze sprawdzaj specyfikacje obu urządzeń przed dokonaniem zakupu i podłączenia.

Moc transformatora: czy ma znaczenie dla domowej instalacji?

W przypadku typowej, domowej instalacji, gdzie podłączony jest jeden dzwonek lub gong, moc transformatora zazwyczaj nie jest krytycznym parametrem. Standardowe transformatory o mocy kilku lub kilkunastu VA (woltamperów) są w zupełności wystarczające. Warto jednak sprawdzić moc, jeśli planujesz podłączyć więcej niż jeden dzwonek, zasilacz do domofonu lub inne urządzenia niskonapięciowe z tego samego źródła. W takich przypadkach należy dobrać transformator o odpowiednio większej mocy, aby zapewnić stabilne działanie wszystkich podłączonych urządzeń.

Krok 3: Zabezpieczenie obwodu, czyli niezbędny wyłącznik nadprądowy

Wyłącznik nadprądowy, potocznie nazywany "esem" lub "eska", pełni w obwodzie dzwonka rolę zabezpieczenia. Jego zadaniem jest ochrona transformatora dzwonkowego oraz przewodów niskonapięciowych przed skutkami ewentualnych zwarć lub przeciążeń. W przypadku wystąpienia nieprawidłowości w obwodzie, wyłącznik automatycznie przerwie przepływ prądu, zapobiegając uszkodzeniu urządzeń, przegrzaniu przewodów, a nawet pożarowi. Jest to element obowiązkowy w każdej bezpiecznej instalacji elektrycznej.

Jaki wyłącznik ("eska") wybrać do obwodu dzwonka? Charakterystyka B2 czy B6?

Do zabezpieczenia obwodu dzwonka, który zazwyczaj charakteryzuje się niewielkim poborem prądu, najczęściej stosuje się wyłączniki nadprądowe o charakterystyce B. Wartość prądowa takiego wyłącznika powinna być dobrana do mocy transformatora, ale zazwyczaj wystarczające są wartości B2 lub B6. Wyłączniki te zapewniają odpowiednią ochronę przed zwarciem i przeciążeniem, jednocześnie minimalizując ryzyko przypadkowego zadziałania przy normalnej pracy urządzenia.

Instalacja krok po kroku: podłączanie dzwonka w rozdzielnicy

Przygotowanie rozdzielnicy: montaż elementów na szynie TH35

1. Zamontuj wyłącznik nadprądowy: Wepnij wyłącznik nadprądowy (np. B2) na szynę DIN w wybranym miejscu rozdzielnicy.
2. Zamontuj transformator dzwonkowy: Podobnie, zamontuj transformator modułowy na szynie DIN, obok wyłącznika. Upewnij się, że jest stabilnie zamocowany.
3. Zamontuj dzwonek/gong modułowy: Zainstaluj moduł dzwonka lub gongu na szynie DIN, w pobliżu pozostałych elementów.
4. Zorganizuj przestrzeń: Upewnij się, że masz wystarczająco miejsca na poprowadzenie przewodów i że wszystkie elementy są zamontowane w sposób umożliwiający łatwy dostęp do zacisków.

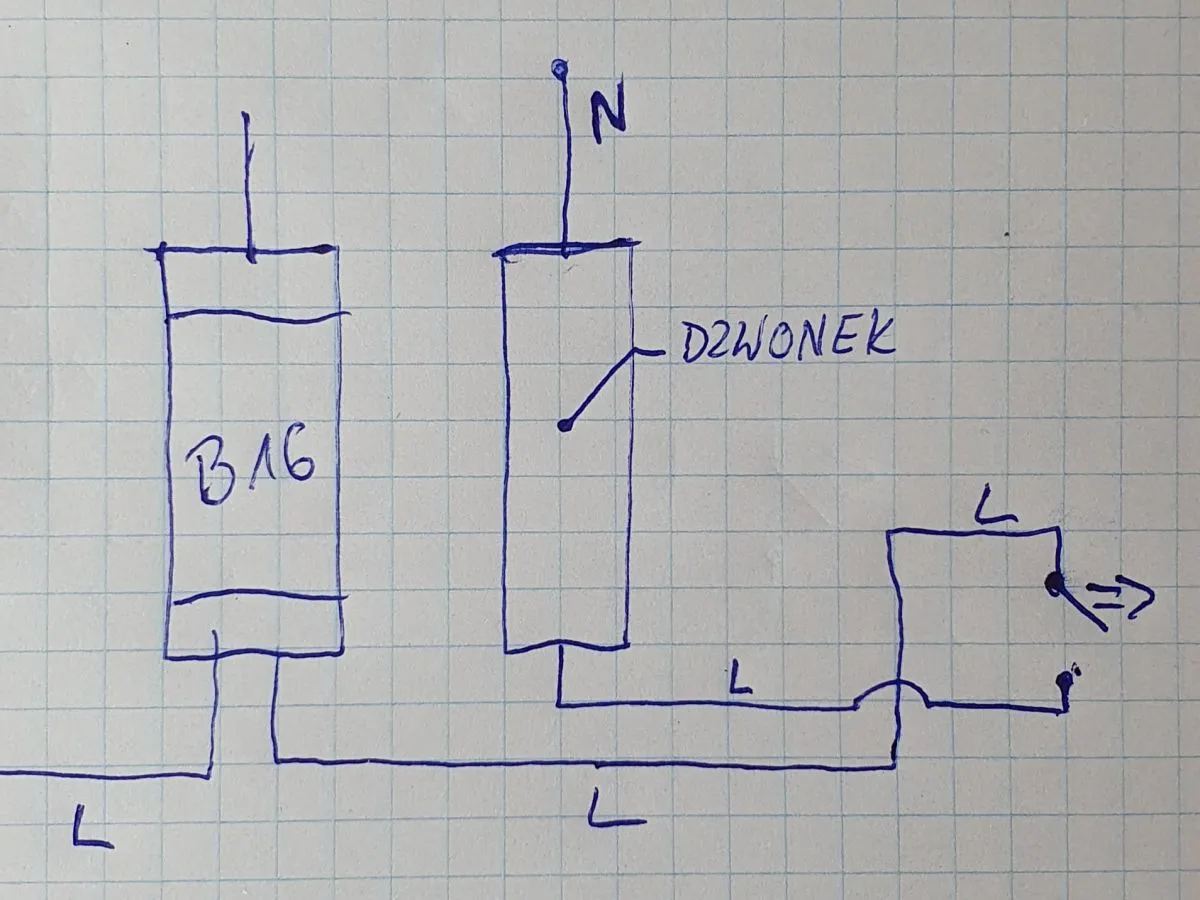

Schemat podłączenia obwodu pierwotnego (230V) od zabezpieczenia do transformatora

Podłączanie przewodu fazowego (L) przez wyłącznik nadprądowy

1. Przygotuj przewód fazowy: Weź przewód fazowy (zazwyczaj brązowy lub czarny) z sieci zasilającej 230V.
2. Podłącz do wyłącznika: Podłącz jeden koniec przewodu fazowego do zacisku wejściowego wyłącznika nadprądowego (oznaczonego jako "wejście" lub strzałką w kierunku wyjścia).
3. Podłącz wyjście wyłącznika: Z wyjścia wyłącznika nadprądowego (oznaczonego jako "wyjście" lub strzałką) poprowadź kolejny przewód.
4. Podłącz do transformatora: Podłącz ten przewód do jednego z zacisków wejściowych transformatora dzwonkowego, które są oznaczone jako "230V" lub "L".

Podłączanie przewodu neutralnego (N) bezpośrednio do transformatora

1. Przygotuj przewód neutralny: Weź przewód neutralny (zazwyczaj niebieski) z sieci zasilającej 230V.
2. Podłącz do szyny N: Podłącz jeden koniec przewodu neutralnego do szyny neutralnej (N) w rozdzielnicy.
3. Poprowadź przewód: Poprowadź kolejny przewód od szyny neutralnej.
4. Podłącz do transformatora: Podłącz ten przewód do drugiego zacisku wejściowego transformatora dzwonkowego, oznaczonego jako "230V" lub "N".

Schemat podłączenia obwodu wtórnego (niskonapięciowego)

Jak poprowadzić przewody od transformatora do przycisku dzwonkowego?

1. Przygotuj przewody niskonapięciowe: Weź dwa przewody o odpowiednim przekroju (zazwyczaj 1,5 mm² dla obwodów niskonapięciowych) do połączenia transformatora z przyciskiem.
2. Podłącz do transformatora: Podłącz jeden koniec każdego z tych przewodów do zacisków wyjściowych transformatora, oznaczonych niskim napięciem (np. "8V", "12V" lub "24V").
3. Poprowadź przewody do przycisku: Poprowadź te dwa przewody od rozdzielnicy do miejsca, w którym zamontowany jest zewnętrzny przycisk dzwonkowy. Zadbaj o estetyczne i bezpieczne ułożenie przewodów.

Finalne podłączenie: od przycisku do dzwonka modułowego w rozdzielnicy

1. Podłącz przewody do przycisku: W miejscu montażu przycisku dzwonkowego, podłącz jeden z przewodów niskonapięciowych do jednego zacisku przycisku, a drugi przewód do drugiego zacisku.
2. Poprowadź przewody powrotne: Od przycisku dzwonkowego poprowadź dwa nowe przewody z powrotem do rozdzielnicy, do miejsca montażu dzwonka modułowego.
3. Podłącz do dzwonka: Podłącz te dwa przewody powrotne do zacisków wejściowych dzwonka modułowego w rozdzielnicy. Zazwyczaj są one oznaczone jako "wejście" lub symbolem dzwonka. W ten sposób zamykasz obwód niskonapięciowy.

Najczęstsze błędy montażowe i jak ich unikać

Pomyłka nr 1: Pominięcie kluczowego zabezpieczenia nadprądowego

Jednym z najpoważniejszych błędów jest całkowite pominięcie wyłącznika nadprądowego w obwodzie zasilania transformatora dzwonkowego. Brak zabezpieczenia oznacza, że w przypadku zwarcia lub przeciążenia, transformator oraz przewody niskonapięciowe nie będą chronione. Może to prowadzić do ich przegrzania, uszkodzenia, a w skrajnych przypadkach nawet do pożaru. Zawsze stosuj dedykowany wyłącznik nadprądowy (np. B2 lub B6) dla obwodu dzwonka.

Pomyłka nr 2: Niedopasowanie napięcia transformatora i dzwonka

Kolejnym częstym błędem jest zastosowanie transformatora o napięciu wyjściowym niezgodnym z napięciem wymaganym przez dzwonek modułowy. Jak już wspominałem, zbyt wysokie napięcie spali dzwonek, a zbyt niskie uniemożliwi jego działanie. Zawsze dokładnie sprawdzaj specyfikacje techniczne obu urządzeń przed zakupem i upewnij się, że napięcia się zgadzają. To podstawa prawidłowego działania i trwałości instalacji.

Pomyłka nr 3: Praca pod napięciem śmiertelne zagrożenie

Nie można wystarczająco mocno podkreślić: praca pod napięciem w rozdzielnicy elektrycznej jest skrajnie niebezpieczna i może prowadzić do śmierci. Zawsze, przed rozpoczęciem jakichkolwiek prac, upewnij się, że zasilanie jest całkowicie odłączone, a następnie sprawdź brak napięcia za pomocą próbnika. Nie polegaj na wyłącznikach zawsze weryfikuj stan faktyczny. Bezpieczeństwo Twoje i Twoich bliskich jest bezcenne.

Pomyłka nr 4: Luźne styki i niedokręcone przewody ryzyko pożaru

Bardzo częstym, choć często bagatelizowanym błędem, jest niedokładne dokręcenie przewodów w zaciskach. Luźne połączenia elektryczne stwarzają zwiększoną rezystancję, co prowadzi do przegrzewania się styków. Przegrzane styki mogą iskrzyć, powodować przepalanie izolacji, a w konsekwencji doprowadzić do zapłonu i pożaru. Upewnij się, że wszystkie przewody są solidnie i mocno dokręcone w zaciskach, zarówno w rozdzielnicy, jak i w przycisku dzwonkowym.

Uruchomienie i testowanie: sprawdzamy poprawność działania

Bezpieczne załączenie napięcia: procedura krok po kroku

1. Sprawdź wszystkie połączenia: Upewnij się, że wszystkie przewody są prawidłowo podłączone i dokręcone, a żadne narzędzia ani obce przedmioty nie pozostały w rozdzielnicy.
2. Zamknij drzwi rozdzielnicy: Upewnij się, że wszystkie pokrywy i drzwi rozdzielnicy są prawidłowo zamknięte.
3. Załącz wyłącznik główny: Włącz główny wyłącznik prądu w budynku. Obserwuj, czy nie pojawiają się żadne niepokojące objawy, takie jak iskrzenie czy zapach spalenizny.
4. Załącz wyłącznik obwodu dzwonka: Włącz wyłącznik nadprądowy dedykowany dla obwodu dzwonka.
5. Obserwuj: Zwróć uwagę, czy transformator nie wydaje nietypowych dźwięków, czy nie przegrzewa się.

Test funkcjonalny: co zrobić, gdy dzwonek nie działa po montażu?

• Sprawdź zasilanie: Upewnij się, że wyłącznik główny i wyłącznik obwodu dzwonka są włączone.
• Zweryfikuj połączenia: Dokładnie sprawdź wszystkie połączenia przewodów w rozdzielnicy (przy wyłączonym zasilaniu!) zarówno obwodu pierwotnego (230V), jak i wtórnego (niskonapięciowego).
• Zmierz napięcie: Przy włączonym zasilaniu, użyj próbnika lub multimetru, aby zmierzyć napięcie na wyjściu wtórnym transformatora. Powinno ono odpowiadać napięciu wymaganemu przez dzwonek (np. 8V, 12V, 24V AC).
• Sprawdź przycisk: Upewnij się, że przycisk dzwonkowy jest prawidłowo podłączony i działa poprawnie (czasem można to sprawdzić mierząc ciągłość obwodu przycisku).
• Sprawdź dzwonek: Upewnij się, że sam moduł dzwonka jest prawidłowo podłączony do przewodów niskonapięciowych.
• Skonsultuj się z elektrykiem: Jeśli powyższe kroki nie pomogą, a dzwonek nadal nie działa, najprawdopodobniej konieczna będzie pomoc wykwalifikowanego elektryka.

Przeczytaj również: Prąd po skrzynce: 5 kroków do podłączenia i uniknięcia błędów

Twoja ścieżka do bezpiecznego dzwonka w rozdzielnicy podsumowanie i kluczowe wnioski

Dotarliśmy do końca naszej podróży przez świat instalacji dzwonkowych w rozdzielnicy elektrycznej. Mam nadzieję, że ten przewodnik rozwiał wszelkie Twoje wątpliwości i dostarczył praktycznej wiedzy potrzebnej do bezpiecznego i prawidłowego podłączenia dzwonka lub gongu modułowego. Teraz wiesz, jak wybrać odpowiednie komponenty, jak je zamontować i na co zwrócić szczególną uwagę, aby zapewnić niezawodność i bezpieczeństwo całej instalacji.

• Bezpieczeństwo przede wszystkim: Pamiętaj o bezwzględnym wyłączeniu zasilania i weryfikacji braku napięcia przed pracą w rozdzielnicy.
• Kluczowe komponenty: Dzwonek modułowy, transformator i zabezpieczenie nadprądowe to niezbędne elementy, które muszą być ze sobą dopasowane.
• Uprawnienia SEP: Prace w rozdzielnicy powinny być wykonywane przez osoby z odpowiednimi uprawnieniami, w przeciwnym razie wezwij fachowca.
• Staranność wykonania: Dokładne połączenia i zgodność parametrów urządzeń to gwarancja długiej i bezproblemowej pracy instalacji.

Z mojego doświadczenia wynika, że kluczem do sukcesu w takich instalacjach jest cierpliwość i dokładność. Nawet pozornie proste zadanie, jak podłączenie dzwonka, wymaga skupienia i przestrzegania podstawowych zasad bezpieczeństwa. Nie spiesz się, dwukrotnie sprawdzaj połączenia i nie bój się sięgnąć po pomoc fachowca, jeśli masz jakiekolwiek wątpliwości. W końcu to Twoje bezpieczeństwo jest najważniejsze.

A jakie są Twoje doświadczenia z montażem dzwonka w rozdzielnicy? Czy napotkałeś jakieś szczególne trudności lub masz własne sprawdzone triki? Podziel się swoją opinią w komentarzach poniżej!
