Ten artykuł stanowi kompleksowy przewodnik po wyborze odpowiedniego kabla elektrycznego do przyłącza domowego. Dowiesz się, jakie typy kabli są dostępne, jakie czynniki wpływają na ich dobór oraz jak uniknąć kosztownych błędów, zapewniając bezpieczeństwo i niezawodność instalacji na lata.
Wybór odpowiedniego kabla elektrycznego od skrzynki do domu kluczowe czynniki i typy
- Do przyłączy ziemnych stosuje się głównie kable YKY (miedziane) i YAKY (aluminiowe), różniące się ceną, elastycznością i przewodnością.
- Przekrój kabla dobiera się na podstawie mocy przyłączeniowej, długości przyłącza oraz dopuszczalnego spadku napięcia (max. 1%).
- Dla standardowego domu jednorodzinnego najczęściej wybiera się YKY 5x10mm² lub 5x16mm², z uwzględnieniem przyszłych potrzeb (fotowoltaika, pompa ciepła).
- Prace przy przyłączu wymagają projektu oraz wykonania przez uprawnionego elektryka z uprawnieniami SEP.
- Kabel należy ułożyć na głębokości minimum 70 cm (100 cm pod drogą), na podsypce piaskowej i zabezpieczyć niebieską folią ostrzegawczą.
Czym jest przyłącze energetyczne i dlaczego kabel zasilający to jego serce?
Przyłącze energetyczne to fundamentalne połączenie Twojego domu z zewnętrzną siecią elektroenergetyczną, zarządzaną przez lokalnego Operatora Systemu Dystrybucyjnego (OSD). To właśnie dzięki niemu prąd dociera do Twojego domu, zasilając wszystkie urządzenia i instalacje. W tym całym systemie, kabel zasilający, biegnący od skrzynki energetycznej (złącza) do Twojego budynku, jest absolutnym sercem. To on odpowiada za bezpieczne, stabilne i nieprzerwane dostarczanie energii elektrycznej. Jego jakość i odpowiedni dobór to podstawa prawidłowego funkcjonowania całej instalacji.
Błąd na tym etapie to pewne koszty i problemy czego unikać?
Muszę przyznać, że błąd popełniony na etapie doboru czy montażu kabla zasilającego do domu to jedna z tych "przyjemności", której absolutnie nikt nie chce doświadczyć. Konsekwencje mogą być naprawdę dotkliwe i długofalowe. Mówimy tu nie tylko o potencjalnych problemach z bezpieczeństwem, które są przecież priorytetem, ale także o realnych, finansowych skutkach. Zbyt cienki kabel może prowadzić do nieustannych spadków napięcia, co objawia się choćby migotaniem świateł czy problemami z pracą wrażliwych urządzeń. W skrajnych przypadkach może dojść do jego przegrzewania, a nawet pożaru. Co gorsza, jeśli nie przewidzimy przyszłego zapotrzebowania na moc, będziemy zmuszeni do kosztownej i uciążliwej wymiany kabla, co wiąże się z ponownym kopaniem i pracami ziemnymi. To właśnie dlatego tak ważne jest, aby podejść do tego tematu z należytą starannością i wiedzą.
Więcej mocy w nowoczesnym domu: fotowoltaika, pompa ciepła a zapotrzebowanie na prąd.
Dzisiejsze domy stają się coraz bardziej energochłonne, i to w pozytywnym tego słowa znaczeniu! Popularność pomp ciepła, które rewolucjonizują ogrzewanie, rosnąca liczba instalacji fotowoltaicznych, które pozwalają na produkcję własnej energii, a także wszechobecne ładowarki do samochodów elektrycznych to wszystko sprawia, że zapotrzebowanie na prąd w gospodarstwie domowym znacząco wzrosło. Kiedyś moc przyłączeniowa na poziomie 10-12 kW była wystarczająca, dziś często potrzebujemy 15-20 kW, a nawet więcej. Dlatego tak kluczowe jest, aby przy planowaniu przyłącza myśleć nie tylko o dzisiejszych potrzebach, ale przede wszystkim o tych przyszłych. Wybór kabla z odpowiednim zapasem mocy już na etapie budowy to inwestycja, która zaprocentuje w przyszłości, eliminując potrzebę kosztownych modernizacji. Naprawdę warto to przewidzieć!

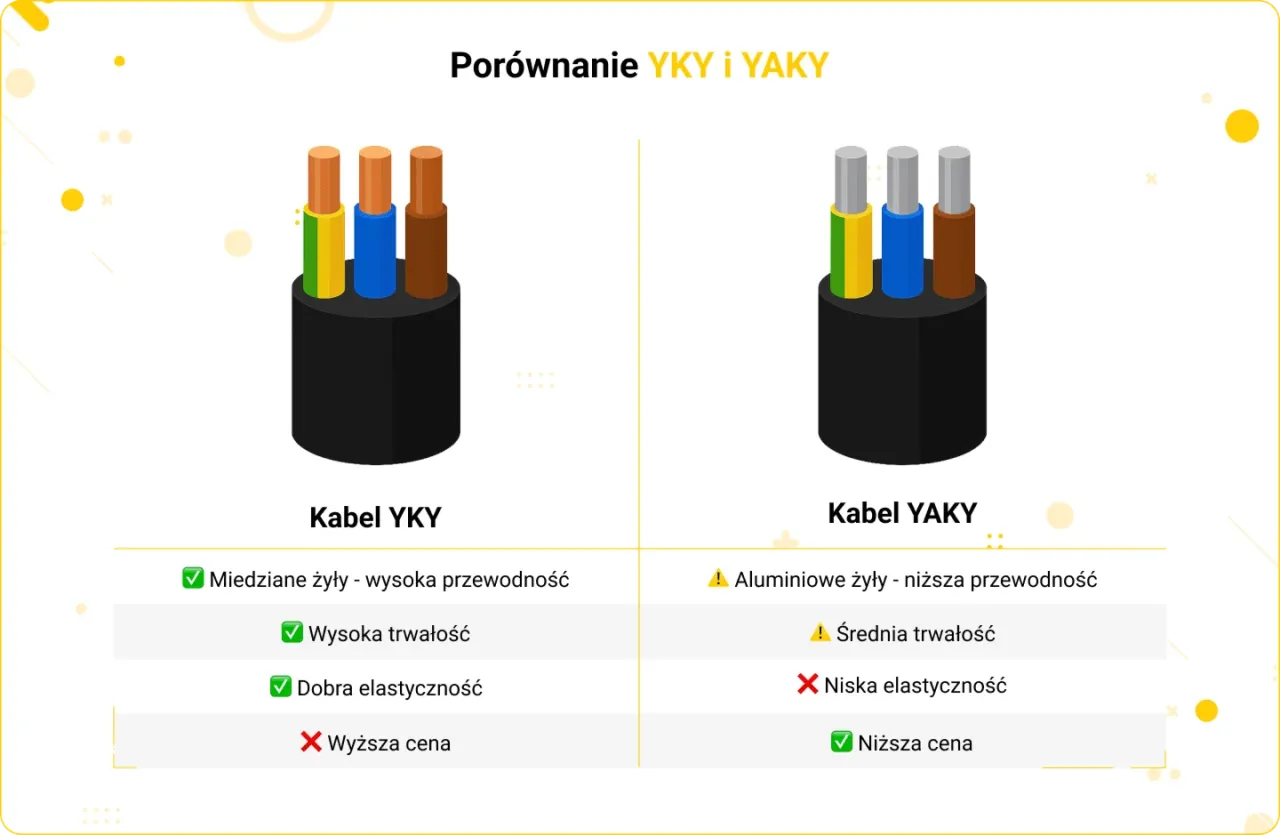

Miedź czy aluminium? Poznaj kable ziemne YKY i YAKY
Kabel miedziany (YKY): kiedy warto zainwestować więcej?
Kiedy mówimy o kablach ziemnych, najczęściej wybieranym i rekomendowanym rozwiązaniem jest kabel typu YKY. Jego sercem są żyły wykonane z miedzi. Miedź ma fantastyczne właściwości jest doskonałym przewodnikiem prądu, co oznacza, że przy tym samym przekroju co aluminium, jest w stanie przenieść większą moc. Dodatkowo, kable miedziane są znacznie bardziej elastyczne, co ułatwia ich układanie, szczególnie na zakrętach czy w trudnym terenie. Są też po prostu bardziej odporne na uszkodzenia mechaniczne. Główną i właściwie jedyną wadą YKY jest jego cena jest on zauważalnie droższy od swojego aluminiowego odpowiednika. Jednakże, jeśli budżet na to pozwala, a zależy nam na najwyższej jakości, niezawodności i mniejszych przekrojach, YKY jest moim zdaniem najlepszym wyborem.
Kabel aluminiowy (YAKY): ekonomiczne rozwiązanie dla Twojej działki.
Alternatywą dla miedzi jest kabel YAKY, w którym żyły wykonane są z aluminium. Jego największą zaletą jest cena jest on znacząco tańszy od kabla miedzianego. Dodatkowo, aluminium jest lżejsze od miedzi, co może być istotne przy bardzo długich odcinkach przyłącza, ułatwiając transport i układanie. Trzeba jednak pamiętać o jego wadach. Aluminium ma gorszą przewodność elektryczną niż miedź, co oznacza, że aby przenieść taką samą moc, potrzebujemy kabla o większym przekroju. Jest też bardziej podatne na uszkodzenia mechaniczne i wymaga większej staranności podczas montażu. YAKY to dobre rozwiązanie, gdy chcemy obniżyć koszty, a długość przyłącza jest spora, ale zawsze trzeba mieć na uwadze jego specyfikę.
Porównanie w pigułce: elastyczność, cena, przewodność i trwałość.
Aby ułatwić Wam podjęcie decyzji, przygotowałem krótkie porównanie kluczowych cech obu typów kabli:
| Cecha | Kabel YKY (miedziany) | Kabel YAKY (aluminiowy) |
|---|---|---|
| Cena | Wyższa | Niższa |
| Elastyczność | Większa | Mniejsza |
| Przewodność | Lepsza (mniejszy przekrój dla tej samej obciążalności) | Gorsza (wymaga większego przekroju dla tej samej obciążalności) |
| Odporność na uszkodzenia mechaniczne | Większa | Mniejsza |
| Waga | Większa | Mniejsza (zaleta przy długich odcinkach) |
Jak dobrać idealny przekrój kabla? Kluczowe czynniki
Moc przyłączeniowa: fundament każdej decyzji.
Kiedy zabieramy się za dobór kabla, pierwszym i absolutnie najważniejszym parametrem, który musimy wziąć pod uwagę, jest moc przyłączeniowa naszego domu. Jest ona określana w kilowatach (kW) i stanowi sumę mocy wszystkich urządzeń, które planujemy zasilać. W Polsce, dla typowego domu jednorodzinnego, moc przyłączeniowa wynosi zazwyczaj od 12 do 20 kW. Jednakże, jak już wspominaliśmy, ta wartość ma tendencję wzrostową. W związku z rosnącą popularnością pomp ciepła, instalacji fotowoltaicznych czy ładowarek do samochodów elektrycznych, coraz częściej spotykamy się z zapotrzebowaniem na moc przekraczającą 20 kW. Im wyższa moc, tym grubszy kabel musimy zastosować, aby zapewnić bezpieczne i stabilne dostarczanie energii.
Odległość od skrzynki do domu a nieunikniony spadek napięcia.
Kolejnym niezwykle istotnym czynnikiem jest odległość, jaka dzieli skrzynkę energetyczną od naszego domu. Im dłuższy jest ten odcinek, tym większy jest tak zwany spadek napięcia w kablu. Wyobraźcie sobie wodę płynącą w rurze im dłuższa rura, tym większe opory i mniejsze ciśnienie na końcu. Podobnie jest z prądem. Ten spadek napięcia jest zjawiskiem naturalnym, ale musi mieścić się w dopuszczalnych normach. W Polsce, zgodnie z przepisami, spadek napięcia od złącza do głównej tablicy rozdzielczej w budynku nie powinien przekraczać 1%. Aby utrzymać ten parametr na odpowiednim poziomie, przy dłuższych odcinkach kabla musimy zastosować kabel o większym przekroju, który zminimalizuje opory przepływu prądu.
Liczba żył w kablu: co oznaczają symbole 5x10, 5x16 czy 4x25?
Często spotykamy się z oznaczeniami kabli, które mogą wydawać się skomplikowane, na przykład 5x10mm² czy 4x25mm². Co one właściwie oznaczają? Pierwsza liczba (np. 5 lub 4) informuje nas o ilości żył w kablu. W przypadku instalacji trójfazowych w domach jednorodzinnych, standardem jest obecnie kabel 5-żyłowy. Oznacza to trzy fazy, przewód neutralny (N) i przewód ochronny (PE). W starszych lub specyficznych instalacjach można spotkać kable 4-żyłowe, gdzie jedna żyła pełni funkcję przewodu ochronno-neutralnego (PEN), który jest następnie rozdzielany w głównej rozdzielnicy domu na PE i N. Druga liczba (np. 10, 16, 25) to właśnie przekrój każdej z żył, podany w milimetrach kwadratowych (mm²). Im wyższa ta liczba, tym grubsza żyła, a co za tym idzie, tym większą moc kabel jest w stanie bezpiecznie przenieść.
Praktyczne przykłady: jaki przekrój dla domu 120m² z pompą ciepła?
Przejdźmy do konkretów. Jak dobrać kabel w praktyce? Oto kilka przykładów, które pomogą Wam zorientować się w temacie:
- Dla standardowego domu jednorodzinnego: Jeśli budujecie dom o powierzchni około 120 m², z mocą przyłączeniową w granicach 12-16 kW, a odległość od skrzynki do domu nie przekracza 30-40 metrów, najczęściej wystarczającym i stosowanym rozwiązaniem będzie kabel YKY 5x10mm². W niektórych przypadkach, dla pewności lub przy nieco większym zapotrzebowaniu, można rozważyć YKY 5x16mm².
- Dla domu z nowoczesnymi technologiami: Jeśli Wasz dom wyposażony jest w pompę ciepła, planujecie instalację fotowoltaiczną lub posiadacie samochód elektryczny, a co za tym idzie, Wasza moc przyłączeniowa przekracza 20 kW, lub odległość od skrzynki jest większa, zdecydowanie powinniście wybrać kabel o większym przekroju. W takim przypadku warto rozważyć YKY 5x16mm², a nawet YKY 5x25mm². Jeśli decydujecie się na tańszy kabel aluminiowy, odpowiednikiem może być np. YAKY 4x25mm².
- Zawsze z zapasem: Moja rada jest taka jeśli macie jakiekolwiek wątpliwości, albo planujecie w przyszłości rozbudowę instalacji, zawsze lepiej jest wybrać kabel o nieco większym przekroju niż wynikałoby to z aktualnych obliczeń. Koszt zakupu grubszego kabla jest nieporównywalnie niższy niż koszt jego późniejszej wymiany.
Formalności i przepisy: jak legalnie podłączyć dom do sieci?
Warunki przyłączenia od operatora (PGE, Tauron, Enea) Twoja mapa drogowa.
Zanim jeszcze zaczniemy kopać i układać kabel, musimy pamiętać o formalnościach. Podstawą do jakichkolwiek działań jest uzyskanie tzw. warunków przyłączenia od lokalnego Operatora Systemu Dystrybucyjnego (OSD). W Polsce są to firmy takie jak PGE, Tauron, Enea czy Energa. Dokument ten jest niczym mapa drogowa określa on techniczne wymagania, jakie musi spełnić Wasze przyłącze, aby zostało ono zaakceptowane przez operatora. Bez tych warunków, żadne prace nie mogą być prowadzone, a przyłącze nie zostanie podłączone do sieci.
Rola uprawnionego elektryka i projektu dlaczego nie można działać na własną rękę?
Chciałbym to bardzo mocno podkreślić: prace związane z przyłączem energetycznym do domu to zadanie wyłącznie dla profesjonalistów. Absolutnie nie można podejmować się ich samodzielnie! Po pierwsze, wymagany jest projekt instalacji elektrycznej, wykonany przez uprawnionego projektanta. Po drugie, samo wykonanie przyłącza musi być zrealizowane przez elektryka posiadającego odpowiednie uprawnienia budowlane (tzw. uprawnienia SEP w odpowiedniej kategorii). Ignorowanie tego obowiązku to nie tylko ryzyko prawne, ale przede wszystkim ogromne zagrożenie dla bezpieczeństwa Waszego i Waszych bliskich. Instalacja elektryczna to nie przelewki!

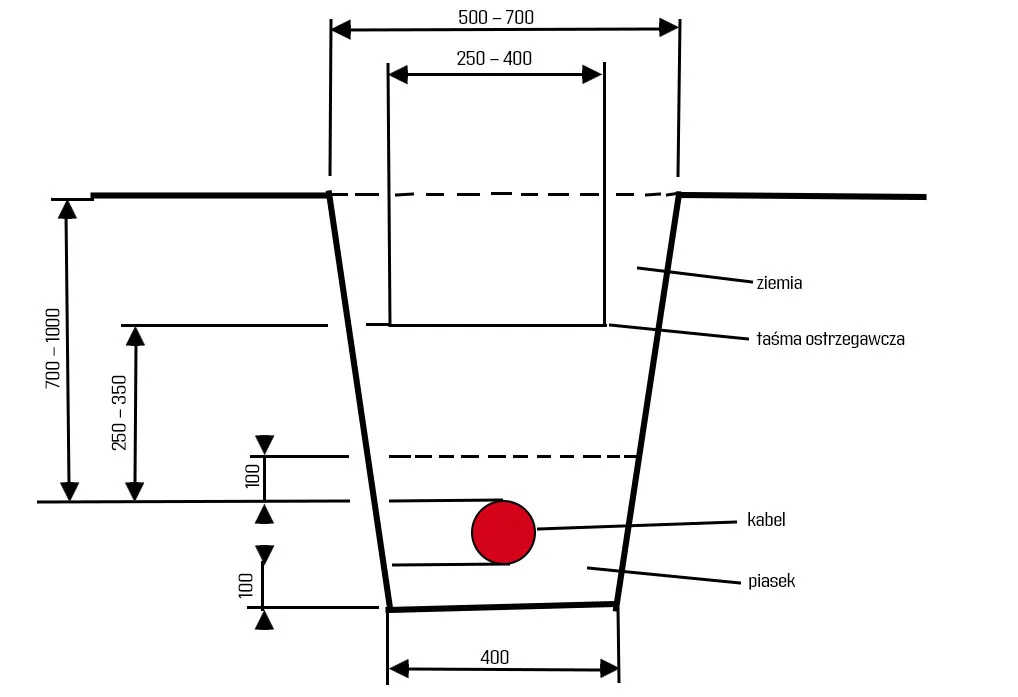

Na jakiej głębokości ułożyć kabel? Normy, o których musisz pamiętać.
Kolejna ważna kwestia to sposób ułożenia kabla w ziemi. Tutaj również obowiązują ścisłe przepisy i normy, które mają na celu zapewnienie bezpieczeństwa. Standardowa głębokość, na jakiej powinien być układany kabel energetyczny, to minimum 70 centymetrów. Jeśli jednak planujemy ułożenie kabla pod drogą, podjazdem czy w innym miejscu, gdzie może być narażony na nacisk pojazdów, ta głębokość musi być większa minimum 100 centymetrów. Pamiętajcie też, że kabel powinien być ułożony na warstwie piasku (tzw. podsypka piaskowa), co stanowi dodatkowe zabezpieczenie. Po zakopaniu kabla, teren powinien zostać zasypany piaskiem, a następnie ziemią.
Niebieska folia ostrzegawcza: mały detal, wielkie znaczenie.
Podczas prac ziemnych, kluczowe jest również odpowiednie oznaczenie przebiegu kabla. Dlatego też, nad ułożonym kablem, przed zasypaniem go ziemią, umieszcza się specjalną niebieską folię ostrzegawczą. Jest to bardzo ważny element, który pełni funkcję informacyjną. W przyszłości, jeśli ktoś będzie prowadził jakiekolwiek prace ziemne w tym rejonie (np. kopanie ogrodu, sadzenie drzew), taka folia stanowi wyraźne ostrzeżenie o znajdującym się pod nią kablu. Minimalizuje to ryzyko przypadkowego uszkodzenia instalacji, co mogłoby prowadzić do przerw w dostawie prądu, a nawet do groźnych wypadków.
Najczęstsze błędy przy wyborze i układaniu kabla zasilającego
Zbyt mały przekrój: pozorna oszczędność, która zemści się w przyszłości.
Jak już wielokrotnie podkreślałem, wybór zbyt małego przekroju kabla to klasyczny przykład "pozornej oszczędności". Na początku wydaje nam się, że zaoszczędziliśmy kilkadziesiąt czy kilkaset złotych, kupując cieńszy kabel. Jednak w dłuższej perspektywie ta "oszczędność" może nas słono kosztować. Zbyt cienki kabel będzie się przegrzewał, co nie tylko zwiększa straty energii elektrycznej (a więc rachunki za prąd), ale przede wszystkim stwarza realne ryzyko pożaru. Ponadto, będzie powodował znaczące spadki napięcia, wpływając negatywnie na pracę urządzeń. Najgorszy scenariusz to konieczność wymiany całego kabla, co wiąże się z ogromnymi kosztami i uciążliwościami związanymi z pracami ziemnymi. Naprawdę nie warto ryzykować.
Niewłaściwe zabezpieczenie mechaniczne kabla w gruncie.
Kolejnym błędem, który może mieć poważne konsekwencje, jest niewłaściwe zabezpieczenie mechaniczne kabla w gruncie. Mówimy tu o kilku aspektach. Po pierwsze, zbyt płytkie ułożenie kabla, poniżej wymaganych 70 cm, naraża go na uszkodzenia podczas prac ogrodniczych czy budowlanych. Po drugie, brak odpowiedniej podsypki piaskowej i przykrycia piaskiem może prowadzić do uszkodzeń spowodowanych przez kamienie czy ostre przedmioty znajdujące się w ziemi. No i wreszcie, brak folii ostrzegawczej, o której już wspominaliśmy. Wszystkie te zaniedbania zwiększają ryzyko przerwy w dostawie prądu, a w najgorszym wypadku porażenia prądem.
Ignorowanie przyszłych potrzeb: brak zapasu mocy na ładowarkę do auta czy PV.
W dzisiejszych czasach, kiedy domy stają się coraz bardziej inteligentne i energooszczędne, ale jednocześnie bardziej energochłonne, planowanie z wyprzedzeniem jest absolutnie kluczowe. Wielu inwestorów popełnia błąd, dobierając przekrój kabla wyłącznie na podstawie aktualnego zapotrzebowania. Zapominają przy tym o przyszłości o planowanej instalacji fotowoltaicznej, pompie ciepła, czy elektrycznym samochodzie, który będzie ładowany w domu. Brak "zapasu mocy" w kablu zasilającym oznacza, że po kilku latach, gdy zdecydujemy się na te nowoczesne rozwiązania, będziemy zmuszeni do wymiany kabla. A jak już wiemy, jest to operacja bardzo kosztowna i uciążliwa. Dlatego tak ważne jest, aby od razu przewidzieć przyszłe potrzeby i wybrać kabel o odpowiednio większym przekroju.
Jak podjąć najlepszą decyzję o wyborze kabla?
Krótka lista kontrolna przed zakupem kabla.
Aby upewnić się, że podjęliście najlepszą możliwą decyzję, przygotowałem dla Was krótką listę kontrolną. Przejście przez te punkty pozwoli Wam uniknąć błędów i wybrać optymalne rozwiązanie:
- Sprawdź warunki przyłączenia od OSD i projekt instalacji. To absolutna podstawa. Bez tych dokumentów nie zaczynajcie żadnych prac.
- Określ aktualną i przyszłą moc przyłączeniową. Zastanówcie się, jakie urządzenia macie teraz i co planujecie w przyszłości (PV, pompa ciepła, EV).
- Zmierz dokładną długość przyłącza. Precyzyjne wymierzenie trasy kabla jest kluczowe do obliczenia spadku napięcia.
- Zdecyduj o typie kabla: YKY (miedź) czy YAKY (aluminium)? Weźcie pod uwagę budżet, warunki terenowe i preferencje (elastyczność vs cena).
- Wybierz odpowiedni przekrój kabla. Kierujcie się mocą, długością, dopuszczalnym spadkiem napięcia i zawsze z myślą o przyszłości.
- Upewnij się, że prace zostaną wykonane przez uprawnionego elektryka. Tylko profesjonalista z uprawnieniami SEP zapewni zgodność z normami (głębokość, podsypka, folia).
Inwestycja w odpowiedni kabel to gwarancja spokoju i bezpieczeństwa na dekady.
Podsumowując, wybór i montaż odpowiedniego kabla zasilającego to nie jest coś, na czym można oszczędzać. To fundamentalna inwestycja w bezpieczeństwo, niezawodność i komfort użytkowania Waszego domu przez długie lata. Odpowiednio dobrany i profesjonalnie ułożony kabel to gwarancja spokoju, eliminacja ryzyka kosztownych awarii i problemów technicznych. Traktujcie to jako fundament, na którym budujecie swoje energetyczne bezpieczeństwo na dekady.
Przeczytaj również: Rozdzielnica vs Rozdzielnia: Kluczowe Różnice i Zastosowania (Wyjaśniamy!)
Podsumowanie: Twoja droga do bezpiecznego przyłącza energetycznego
Wybór odpowiedniego kabla elektrycznego od skrzynki do domu to kluczowa decyzja, która wpływa na bezpieczeństwo, niezawodność i przyszłe koszty użytkowania Twojej nieruchomości. Przeszliśmy przez wszystkie niezbędne aspekty od zrozumienia różnic między kablami miedzianymi (YKY) a aluminiowymi (YAKY), przez kluczowe czynniki doboru przekroju, aż po formalności i normy prawne. Teraz wiesz, jak uniknąć kosztownych błędów i zapewnić sobie stabilne dostawy prądu na lata.
- Pamiętaj, że dobór kabla zależy od mocy przyłączeniowej, długości trasy oraz przyszłych potrzeb energetycznych domu.
- Zawsze uwzględniaj zapas mocy na rozwój fotowoltaika, pompa ciepła czy ładowarka EV to standard przyszłości.
- Prace przy przyłączu muszą być wykonane przez uprawnionego elektryka zgodnie z obowiązującymi normami dotyczącymi głębokości i zabezpieczenia kabla.
- Nie bagatelizuj formalności warunki przyłączenia od OSD i projekt to podstawa bezpiecznej i legalnej instalacji.
Z mojego doświadczenia wynika, że najwięcej problemów w przyszłości generuje właśnie niedoszacowanie zapotrzebowania na moc. Wielokrotnie spotkałem się z sytuacją, gdzie inwestorzy, chcąc zaoszczędzić na kablu, musieli później ponosić znacznie wyższe koszty jego wymiany. Dlatego zawsze powtarzam lepiej zainwestować odrobinę więcej na początku, niż później mierzyć się z kosztownymi i uciążliwymi modernizacjami. Bezpieczeństwo i spokój na lata są bezcenne.
A jakie są Wasze doświadczenia z wyborem i montażem kabla zasilającego do domu? Czy mieliście podobne dylematy, a może napotkaliście na jakieś nieoczekiwane trudności? Podzielcie się swoimi przemyśleniami w komentarzach poniżej!
