Uziemienie rozdzielni: Poradnik, koszty i normy (2024)

Prawidłowe uziemienie rozdzielni elektrycznej to nie tylko wymóg formalny, ale przede wszystkim fundament bezpieczeństwa w każdym budynku. Jest kluczowe dla ochrony przeciwporażeniowej, prawidłowego działania urządzeń oraz zgodności z polskimi normami, takimi jak PN-HD 60364. W tym przewodniku zgłębimy wszystkie aspekty uziemienia od wymagań prawnych, przez rodzaje uziomów, aż po praktyczne instrukcje wykonania i analizę kosztów, obejmując zarówno nowe budowy, modernizacje, jak i instalacje fotowoltaiczne.

Uziemienie rozdzielni: Dlaczego jest fundamentem bezpieczeństwa?

Kiedy mówimy o instalacjach elektrycznych, często skupiamy się na przewodach fazowych i neutralnym, zapominając o kluczowym elemencie, jakim jest uziemienie. To właśnie ono stanowi pierwszą linię obrony przed groźnymi zjawiskami, takimi jak porażenie prądem czy przepięcia. Bez solidnego i prawidłowo wykonanego uziemienia, nawet najbardziej zaawansowana instalacja elektryczna może stać się źródłem niebezpieczeństwa dla domowników i cennego sprzętu elektronicznego. Warto zrozumieć, że uziemienie to nie dodatek, a integralna część systemu zapewniającego bezpieczeństwo.

Ochrona życia i zdrowia: Jak uziemienie ratuje przed porażeniem prądem?

Podstawowa funkcja uziemienia polega na zapewnieniu bezpiecznej ścieżki dla prądu w przypadku wystąpienia awarii. Gdy izolacja przewodu fazowego uszkodzi się i dotknie metalowej obudowy urządzenia (np. pralki, lodówki, bojlera), bez uziemienia prąd przepłynąłby przez tę obudowę. Dotknięcie takiej obudowy przez człowieka spowodowałoby przepływ prądu przez jego ciało, co może mieć tragiczne skutki. Prawidłowo wykonane uziemienie powoduje, że prąd w takiej sytuacji ma drogę o niskiej rezystancji do ziemi, co skutkuje przepływem dużego prądu. Ten duży prąd zadziała na zabezpieczenie nadprądowe (bezpiecznik lub wyłącznik nadprądowy), które szybko przerwie obwód, eliminując zagrożenie. To mechanizm, który dosłownie ratuje życie.

Zabezpieczenie sprzętu AGD/RTV: Uniknij kosztownych awarii dzięki jednemu połączeniu.

Poza ochroną przeciwporażeniową, uziemienie odgrywa nieocenioną rolę w ochronie naszego sprzętu elektronicznego. Wszelkie nieprzewidziane skoki napięcia, które mogą pojawić się w wyniku awarii sieci energetycznej, wyładowań atmosferycznych lub nawet wewnętrznych usterek w instalacji, mogą błyskawicznie uszkodzić wrażliwe układy elektroniczne w telewizorach, komputerach, smartfonach czy nowoczesnych sprzętach AGD. Uziemienie stanowi dla tych przepięć drogę "ucieczki" do ziemi, zanim zdążą one wyrządzić szkody w naszych urządzeniach. Inwestycja w dobre uziemienie to inwestycja w długowieczność Twojego sprzętu.

Uziemienie a przepięcia: Tarcza ochronna dla Twojej domowej elektroniki i fotowoltaiki.

W erze wszechobecnej elektroniki i rosnącej popularności odnawialnych źródeł energii, takich jak fotowoltaika, kwestia ochrony przed przepięciami staje się jeszcze bardziej paląca. Norma PN-EN 62305, dotycząca ochrony odgromowej, podkreśla znaczenie prawidłowego uziemienia jako kluczowego elementu systemu ochrony przed skutkami wyładowań atmosferycznych. Uziemienie, w połączeniu z odpowiednimi ogranicznikami przepięć, tworzy skuteczną barierę, która chroni nie tylko domowe urządzenia, ale również kosztowne i wrażliwe komponenty instalacji fotowoltaicznej, takie jak panele i falowniki. To kompleksowa ochrona, która zapewnia spokój ducha.

Uziemienie w nowym i starym budownictwie: Poznaj kluczowe różnice

Podejście do wykonania uziemienia może się znacząco różnić w zależności od tego, czy budujemy dom od podstaw, czy też modernizujemy istniejącą instalację w starszym budynku. Każdy scenariusz ma swoje specyficzne wyzwania i optymalne rozwiązania, które należy wziąć pod uwagę, aby zapewnić najwyższy poziom bezpieczeństwa.

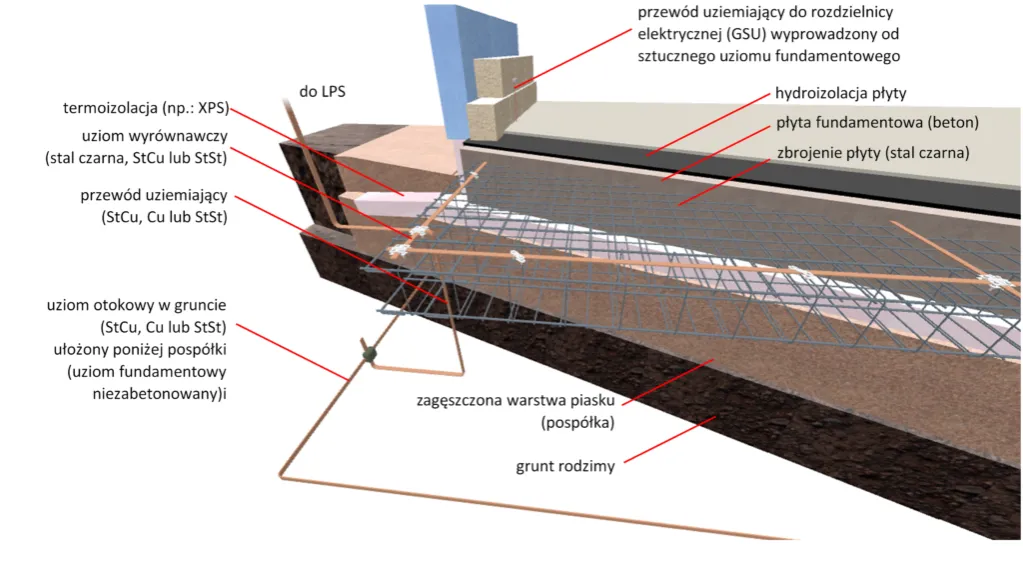

Nowy dom: Uziom fundamentowy jako złoty standard wykonania.

Dla nowo powstających budynków, najlepszym i najbardziej efektywnym rozwiązaniem jest wykonanie uziomu fundamentowego. Polega on na ułożeniu specjalnej taśmy lub drutu stalowego (zazwyczaj ocynkowanego lub nierdzewnego) na dnie ław fundamentowych, a następnie połączeniu jej z pionowymi elementami (np. zbrojeniem) lub wyprowadzeniu na zewnątrz budynku. Uziom fundamentowy wykorzystuje naturalne właściwości gruntu i jest integralną częścią konstrukcji budynku, co zapewnia jego trwałość i niską rezystancję. To najbardziej ekonomiczne i skuteczne rozwiązanie, jeśli jest planowane na etapie budowy.

Modernizacja instalacji w starym domu: Praktyczny przewodnik, jak poprawnie dodać uziemienie.

W starszych domach, gdzie pierwotna instalacja elektryczna mogła być wykonana w systemie dwuprzewodowym (bez przewodu ochronnego), dodanie uziemienia jest kluczowym etapem modernizacji. Najczęściej stosuje się wtedy uziomy otokowe lub pionowe (szpilkowe). Uziom otokowy polega na zakopaniu taśmy uziemiającej na głębokości około 60-80 cm wokół całego budynku. Uziomy pionowe to pręty wbijane w ziemię, które są łączone ze sobą i wprowadzane do budynku. W obu przypadkach kluczowe jest prawidłowe wykonanie połączeń i wprowadzenie przewodu ochronnego do istniejącej instalacji, a następnie przeprowadzenie rozdziału PEN w rozdzielnicy. To zadanie wymaga wiedzy i doświadczenia, dlatego zawsze powinno być powierzone wykwalifikowanemu elektrykowi.

Instalacja w bloku z wielkiej płyty: Wyzwania i sprawdzone rozwiązania.

Budynki z wielkiej płyty stanowią specyficzne wyzwanie, ponieważ ich konstrukcja często utrudnia wykonanie tradycyjnych uziomów otokowych czy fundamentowych. W takich przypadkach, jeśli nie ma możliwości wykonania uziomu otokowego, najczęściej stosuje się uziomy pionowe (szpilkowe), które są wbijane w ziemię w dogodnym miejscu, np. w pobliżu przyłącza elektrycznego. Czasem możliwe jest również wykorzystanie istniejących elementów metalowych, takich jak rury instalacji wodnej, pod warunkiem spełnienia odpowiednich norm i wykonania pomiarów. Kluczowe jest jednak zapewnienie połączenia z główną szyną uziemiającą w mieszkaniu i prawidłowe wykonanie rozdziału PEN. Nawet w trudnych warunkach można zapewnić skuteczne uziemienie.

Wybór uziomu: Które rozwiązanie sprawdzi się najlepiej?

Decyzja o wyborze odpowiedniego typu uziomu zależy od wielu czynników, takich jak rodzaj gruntu, dostępna przestrzeń, etap budowy oraz wymagania normatywne. Zrozumienie charakterystyki poszczególnych rozwiązań pozwoli na podjęcie najlepszej decyzji.

Uziom otokowy z bednarki: Niezawodna i klasyczna metoda ochrony.

Uziom otokowy, wykonany z taśmy stalowej (bednarki) o odpowiednim przekroju, jest jedną z najczęściej stosowanych i najbardziej niezawodnych metod uziemienia. Taśma układana jest w wykopie o głębokości około 60-80 cm wokół całego budynku, tworząc zamkniętą pętlę. Zalety tego rozwiązania to duża powierzchnia kontaktu z gruntem, co przekłada się na niską rezystancję uziemienia, oraz jego trwałość. Jest to rozwiązanie szczególnie polecane dla nowo budowanych domów lub podczas gruntownych remontów, gdy możliwe jest wykonanie wykopów. Solidna podstawa bezpieczeństwa.

Uziom pionowy (szpilkowy): Kiedy warto i jak go prawidłowo pogrążyć?

Uziomy pionowe, znane również jako szpilki uziomowe, to długie pręty metalowe (zazwyczaj stalowe, ocynkowane lub miedziane), które są wbijane pionowo w ziemię. Są one szczególnie przydatne w sytuacjach, gdy teren wokół budynku jest ograniczony, lub gdy grunt ma wysoką rezystancję, co utrudnia uzyskanie niskiej wartości dla uziomu otokowego. Kilka połączonych ze sobą szpilek, wbitych na odpowiednią głębokość, może zapewnić skuteczne uziemienie. Kluczowe jest, aby szpilki były wbijane pionowo, na wystarczającą głębokość, a ich połączenia były wykonane solidnie i zabezpieczone przed korozją. Szybkie i skuteczne rozwiązanie w trudnych warunkach.

Uziomy naturalne: Czy można wykorzystać istniejące elementy metalowe?

W niektórych przypadkach, zgodnie z przepisami, można wykorzystać tzw. uziomy naturalne, czyli metalowe elementy konstrukcyjne budynku lub istniejące instalacje metalowe, takie jak rury wodociągowe czy gazowe (jeśli są odpowiednio uziemione i spełniają wymogi). Wykorzystanie takich elementów może być rozwiązaniem ekonomicznym, jednak wymaga to dokładnej analizy i spełnienia szeregu warunków technicznych oraz prawnych. Przede wszystkim, takie połączenie musi być wykonane przez elektryka z uprawnieniami, a jego skuteczność musi zostać potwierdzona pomiarami. Warto rozważyć, ale z zachowaniem szczególnej ostrożności.

Uziemienie rozdzielni krok po kroku: Kompletny poradnik

Wykonanie prawidłowego uziemienia rozdzielni elektrycznej to proces, który wymaga precyzji i ścisłego przestrzegania kolejnych etapów. Oto, jak to zrobić krok po kroku, aby zapewnić maksymalne bezpieczeństwo.

Krok 1: Plan i dobór materiałów bednarka, pręty, przewody i ich przekroje.

Pierwszym i kluczowym etapem jest dokładne zaplanowanie całego systemu uziemienia. Należy określić rodzaj uziomu, który będzie najlepiej dopasowany do warunków panujących na działce i w budynku. Następnie dobieramy odpowiednie materiały: bednarkę lub pręty uziomowe, przewody ochronne (PE) oraz materiały do połączeń. Ważne jest, aby wszystkie materiały spełniały polskie normy i posiadały odpowiednie atesty. Przekroje przewodów muszą być dobrane zgodnie z normą PN-HD 60364, aby zapewnić skuteczne odprowadzenie prądu w razie awarii.

Krok 2: Wykonanie części zewnętrznej jak poprowadzić uziom do budynku?

Po przygotowaniu planu i materiałów, przystępujemy do wykonania części zewnętrznej uziomu. Jeśli decydujemy się na uziom otokowy, należy wykopać rów o odpowiedniej głębokości (zazwyczaj 60-80 cm) i ułożyć w nim bednarkę, pamiętając o zachowaniu odpowiednich odległości od fundamentów. W przypadku uziomów pionowych, szpilki wbija się w ziemię, łącząc je ze sobą za pomocą złączek i spawania lub specjalnych zacisków. Niezależnie od wybranego typu, kluczowe jest prawidłowe wprowadzenie uziomu do budynku w sposób zabezpieczony przed uszkodzeniami mechanicznymi.

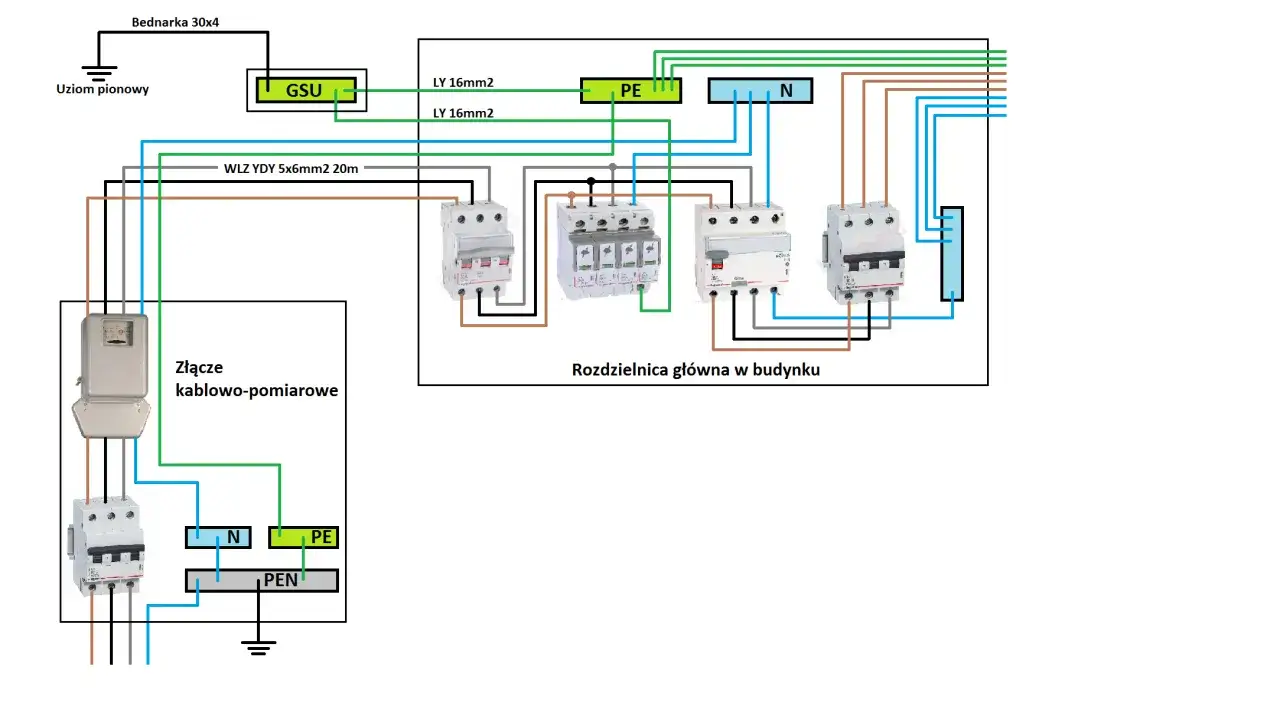

Krok 3: Główna Szyna Uziemiająca (GSU) gdzie ją zamontować i co do niej podłączyć?

Główna Szyna Uziemiająca (GSU), często wykonana z mosiądzu lub miedzi, jest sercem systemu uziemienia w budynku. Powinna być zamontowana w łatwo dostępnym miejscu, zazwyczaj w głównej rozdzielnicy elektrycznej lub w jej pobliżu. Do GSU podłącza się wszystkie przewody ochronne PE wychodzące z poszczególnych obwodów instalacji elektrycznej. Ponadto, do GSU podłącza się również przewody wyrównawcze, które łączą ze sobą metalowe elementy instalacji (np. rury wodociągowe, gazowe, C.O.), zapobiegając powstawaniu niebezpiecznych różnic potencjałów. GSU to punkt centralny bezpieczeństwa.

Krok 4: Schemat połączeń w rozdzielnicy jak prawidłowo wykonać rozdział PEN na PE i N?

W przypadku instalacji typu TN-C (gdzie przewód ochronny i neutralny są połączone na całej długości) konieczne jest przeprowadzenie tzw. rozdziału PEN. Czynność tę wykonuje się w głównej rozdzielnicy, oddzielając wspólny przewód PEN na dwa osobne: przewód ochronny (PE), który podłączamy do GSU, oraz przewód neutralny (N), który podłączamy do szyny neutralnej. Rozdział PEN jest kluczowym etapem dla zapewnienia bezpieczeństwa w instalacjach TN-C-S. Musi być wykonany w sposób pewny i trwały, z użyciem odpowiednich złączek. Prawidłowy rozdział PEN to podstawa bezpieczeństwa.

Krok 5: Pomiary rezystancji uziemienia gwarancja skuteczności Twojej pracy.

Ostatnim, ale absolutnie kluczowym etapem jest wykonanie pomiarów rezystancji uziemienia. Tylko profesjonalny elektryk, dysponujący odpowiednim sprzętem pomiarowym, może stwierdzić, czy wartość rezystancji jest zgodna z normą. Zazwyczaj przyjmuje się, że rezystancja uziemienia nie powinna przekraczać 10 Ω. Brak protokołu z pomiarów oznacza, że uziemienie nie zostało prawidłowo zweryfikowane i jego skuteczność jest nieznana. Pomiary to dowód na to, że uziemienie działa poprawnie.

Fotowoltaika a uziemienie: Kluczowe zasady ochrony instalacji PV

Instalacje fotowoltaiczne, choć przynoszą wiele korzyści, niosą ze sobą również pewne ryzyka, zwłaszcza związane z przepięciami i bezpieczeństwem elektrycznym. Prawidłowe uziemienie jest w tym przypadku absolutnie kluczowe.

Czy uziemienie fotowoltaiki jest obowiązkowe? Przepisy vs. dobre praktyki i wymogi ubezpieczycieli.

Choć polskie przepisy prawa budowlanego wprost nie nakładają obowiązku uziemienia każdej instalacji fotowoltaicznej, jest to powszechnie przyjęta i zalecana praktyka. Producenci paneli i falowników często wymagają uziemienia w swoich instrukcjach montażu, a firmy ubezpieczeniowe mogą uzależniać wypłatę odszkodowania od prawidłowego zabezpieczenia instalacji, w tym jej uziemienia. Uziemienie PV to standard branżowy i najlepsza praktyka zapewniająca bezpieczeństwo.

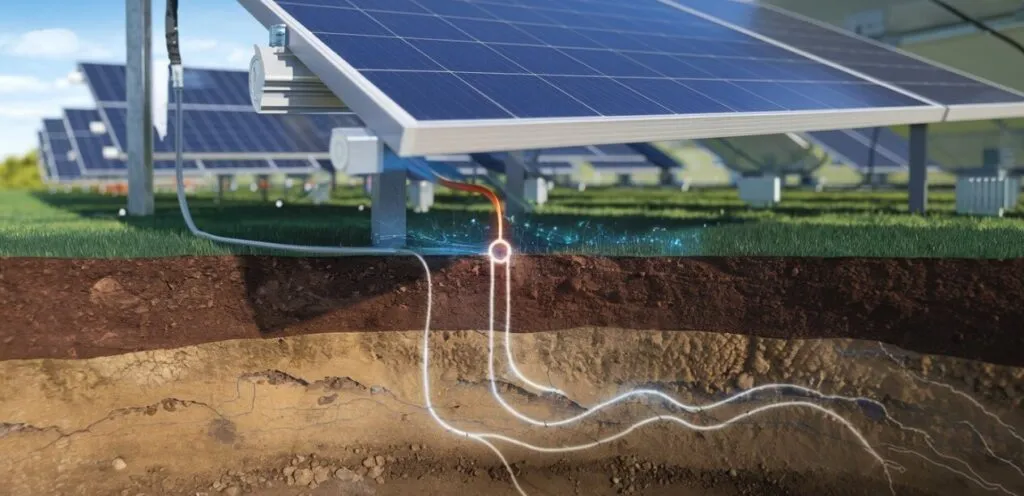

Jak uziemić konstrukcję paneli fotowoltaicznych, aby zapewnić pełną ochronę?

Metalowa konstrukcja wsporcza paneli fotowoltaicznych musi być połączona z systemem uziemienia budynku. Zazwyczaj odbywa się to poprzez przyłączenie do głównej szyny uziemiającej (GSU) za pomocą odpowiednio dobranego przewodu uziemiającego. W niektórych przypadkach, jeśli producent paneli tego wymaga, również same panele mogą wymagać indywidualnego uziemienia. Celem jest zapewnienie, że wszelkie potencjalne przepięcia lub awarie nie doprowadzą do niebezpiecznego napięcia na konstrukcji, która mogłaby stanowić zagrożenie dla osób przebywających w pobliżu.

Połączenie uziemienia falownika (inwertera) z resztą instalacji.

Falownik (inwerter) jest sercem instalacji fotowoltaicznej, konwertując prąd stały z paneli na prąd zmienny. Ze względu na swoją elektronikę, jest on szczególnie wrażliwy na przepięcia. Dlatego kluczowe jest prawidłowe podłączenie jego zacisku uziemienia do głównego systemu uziemienia budynku. Zapewnia to skuteczne odprowadzenie ewentualnych przepięć do ziemi, chroniąc urządzenie przed uszkodzeniem i minimalizując ryzyko pożaru. Falownik musi być integralną częścią systemu uziemienia.

Uziemienie rozdzielni: Najczęstsze błędy, których musisz unikać

Nawet najlepiej zaplanowane uziemienie może okazać się nieskuteczne, jeśli popełni się podstawowe błędy podczas jego wykonania. Oto najczęstsze pułapki, których należy unikać.

Niewłaściwa głębokość posadowienia bednarki lub szpilek.

Zbyt płytkie zakopanie bednarki lub wbicie szpilek może znacząco zwiększyć rezystancję uziemienia, szczególnie w okresach suszy, gdy wierzchnia warstwa gruntu wysycha. Uziemienie musi być umieszczone na głębokości, gdzie grunt jest stale wilgotny, co zapewnia stabilną i niską rezystancję. Głębokość ma kluczowe znaczenie dla skuteczności.

Korozja i nieprawidłowe łączenie elementów uziomu.

Elementy uziomu, zwłaszcza te znajdujące się w ziemi, są narażone na korozję. Niewłaściwe zabezpieczenie połączeń lub stosowanie materiałów nieodpornych na rdzę może prowadzić do degradacji uziomu i wzrostu jego rezystancji. Wszystkie połączenia muszą być wykonane przy użyciu odpowiednich złączek, spawane lub lutowane, a następnie odpowiednio zabezpieczone przed wilgocią i korozją. Trwałość połączeń to gwarancja długoterminowej ochrony.

Zbyt mały przekrój przewodu uziemiającego dlaczego to niebezpieczne?

Przewód uziemiający musi mieć odpowiedni przekrój, aby być w stanie bezpiecznie odprowadzić prąd zwarciowy do ziemi. Zastosowanie przewodu o zbyt małym przekroju może spowodować jego przegrzanie, a nawet przepalenie w sytuacji awaryjnej, co uniemożliwi skuteczną ochronę przeciwporażeniową. Przekrój jest proporcjonalny do bezpieczeństwa.

Pominięcie pomiarów powykonawczych i brak protokołu.

To jeden z najpoważniejszych błędów. Nawet jeśli uziemienie zostało wykonane zgodnie ze sztuką, bez profesjonalnych pomiarów rezystancji uziemienia i sporządzenia protokołu, nie mamy pewności, czy działa ono prawidłowo. Brak protokołu oznacza również brak możliwości udokumentowania zgodności instalacji z normami, co może być problematyczne w przypadku kontroli lub ubezpieczenia. Pomiary to kropka nad i.

Koszty uziemienia rozdzielni: Ile zapłacisz za materiały i robociznę?

Koszty wykonania uziemienia rozdzielni elektrycznej są zróżnicowane i zależą od wielu czynników, takich jak rodzaj uziomu, warunki gruntowe, dostępność materiałów oraz zakres prac. Warto mieć świadomość, jakie wydatki wiążą się z tym kluczowym elementem instalacji.

Ceny materiałów: Ile zapłacisz za bednarkę, uziomy szpilkowe i przewody?

Ceny materiałów do wykonania uziemienia są relatywnie niskie w porównaniu do całkowitego kosztu instalacji elektrycznej. Za metr bednarki uziemiającej zapłacimy zazwyczaj od kilku do kilkunastu złotych. Pojedyncza szpilka uziomowa kosztuje od kilkudziesięciu do ponad stu złotych, w zależności od długości i materiału. Przewody ochronne (PE) o odpowiednim przekroju kosztują kilkanaście złotych za metr bieżący. Materiały stanowią zazwyczaj niewielką część całkowitego kosztu.

Robocizna: Aktualny cennik usług elektrycznych za wykonanie uziemienia.

Największą część kosztów stanowi zazwyczaj robocizna elektryka. Cena za wykonanie prostego uziomu szpilkowego wraz z wprowadzeniem do budynku i podłączeniem do rozdzielnicy może zaczynać się od około 200-300 zł. Bardziej skomplikowane prace, takie jak wykonanie uziomu otokowego wokół całego domu, wraz z montażem GSU i rozdziałem PEN, mogą kosztować od 800 zł do nawet 1500 zł lub więcej. Średni koszt usługi elektryka przy wykonaniu uziemienia mieści się w przedziale 200-1100 zł, w zależności od złożoności zadania. Warto wybrać sprawdzonego fachowca.

Całkowity koszt inwestycji od czego zależy i jak go oszacować?

Całkowity koszt wykonania uziemienia rozdzielni elektrycznej zależy przede wszystkim od:

• Rodzaju uziomu: Uziom fundamentowy jest najtańszy, gdy planowany jest na etapie budowy. Uziomy otokowe i szpilkowe generują wyższe koszty robocizny.
• Warunków gruntowych: Trudne warunki (np. skaliste podłoże) mogą zwiększyć czas i koszt pracy.
• Zakresu prac: Czy wykonujemy tylko uziemienie, czy jest to część większej modernizacji instalacji?
• Długości potrzebnych przewodów: Odległość od uziomu do rozdzielnicy ma znaczenie.

Aby oszacować całkowity koszt, najlepiej skontaktować się z kilkoma elektrykami, przedstawić im zakres prac i poprosić o wycenę. Inwestycja w prawidłowe uziemienie to inwestycja w bezpieczeństwo Twoje i Twojej rodziny.

Przeczytaj również: Jak podłączyć bezpieczniki w rozdzielni? Przewodnik krok po kroku

Kluczowe wnioski i Twoje kolejne kroki

Mam nadzieję, że ten szczegółowy przewodnik pomógł Ci zrozumieć, jak kluczowe jest prawidłowe uziemienie rozdzielni elektrycznej dla bezpieczeństwa Twojego domu i urządzeń. Od ochrony przeciwporażeniowej, przez zabezpieczenie sprzętu AGD/RTV, po ochronę instalacji fotowoltaicznej solidne uziemienie to podstawa. Omówiliśmy różnice w podejściu do nowych i starych budynków, różne rodzaje uziomów, krok po kroku wykonanie instalacji, a także potencjalne błędy i koszty. Teraz wiesz, dlaczego warto poświęcić temu tematowi należytą uwagę.

• Uziemienie to nie opcja, a konieczność zapewnia ochronę życia, zdrowia i sprzętu.
• Wybór uziomu zależy od sytuacji fundamentowy dla nowych domów, otokowy lub szpilkowy dla modernizacji.
• Prawidłowe wykonanie i pomiary są kluczowe zawsze zlecaj to wykwalifikowanym specjalistom i wymagaj protokołu.
• Fotowoltaika wymaga szczególnej uwagi uziemienie konstrukcji i falownika to standardowa procedura.

Z mojego doświadczenia wynika, że najwięcej problemów pojawia się przy modernizacji starych instalacji, gdzie często brakuje podstawowego uziemienia. Pamiętaj, że nawet jeśli Twój budynek jest stary, istnieją skuteczne sposoby na zapewnienie bezpieczeństwa. Nie bagatelizuj znaczenia prawidłowego rozdziału PEN i zawsze upewnij się, że wykonane pomiary potwierdzają niską rezystancję uziemienia. To inwestycja, która zwraca się wielokrotnie, zapewniając spokój ducha.

Jakie są Wasze doświadczenia z wykonaniem lub modernizacją uziemienia w Waszych domach? Czy napotkaliście na jakieś szczególne trudności? Podzielcie się swoimi przemyśleniami w komentarzach poniżej!
