Najwięcej problemów przy domofonie nie bierze się z samego montażu, tylko z pomyłki na przewodach: jeden źle rozpoznany tor i rozmowa zanika, elektrozaczep nie reaguje albo cały układ zaczyna pracować niestabilnie. Dlatego przy instalacji trzeba patrzeć jednocześnie na kolory żył, oznaczenia zacisków, typ systemu i długość kabla. Poniżej rozkładam temat praktycznie: jak czytać schemat, jak rozpoznać przewody i jakich błędów nie robić przy podłączaniu unifonu lub wideodomofonu.
Najważniejsze rzeczy, które warto wiedzieć przed podłączeniem
- Kolor przewodu nie jest uniwersalnym standardem - liczy się przede wszystkim opis zacisków i instrukcja konkretnego modelu.
- W domofonach spotyka się najczęściej układy 2-, 4-, 5- i 6-żyłowe, a wideodomofony zwykle wymagają skrętki UTP cat. 5e lub lepszej.
- Przed rozłączeniem starego unifonu warto zrobić zdjęcie, opisać żyły i sprawdzić je miernikiem.
- Do systemów niskonapięciowych często stosuje się YTDY 6x0,5, a do wideo - skrętkę UTP w standardzie T568B, jeśli tak wymaga producent.
- Przy dłuższych odcinkach kluczowe są spadki napięcia, więc zbyt cienki kabel potrafi zepsuć cały efekt.
- Żółto-zielonej żyły nie traktuje się jak zwykłego przewodu sygnałowego - to zazwyczaj przewód ochronny lub uziemiający, jeśli przewidział to producent.
Kolor przewodu pomaga, ale nie rozstrzyga
W domofonach nie ma jednego, obowiązkowego kodu kolorów dla wszystkich producentów. Ten sam kolor może w jednej instalacji oznaczać mikrofon, w innej masę, a w jeszcze innej tylko przewód rezerwowy. Ja zawsze zakładam jedno: kolor jest wskazówką, a nie dowodem.
Najbezpieczniej myśleć o kolorach jako o ułatwieniu montażowym, a nie o regule technicznej. W starszych instalacjach często spotyka się powtarzalne schematy, ale po latach ktoś mógł wymienić kawałek kabla, dorobić połączenie albo użyć przewodu o innych barwach. Wtedy zgadywanie kończy się najczęściej brakiem dzwonka, brakiem rozmowy albo problemem z otwieraniem drzwi.
| Kolor przewodu | Najczęściej spotykana rola | Na co uważać |
|---|---|---|
| Czerwony, brązowy | Zasilanie dodatnie albo jeden z torów sygnałowych | Nie zakładaj automatycznie, że to zawsze plus |
| Czarny, niebieski | Masa, minus lub wspólna żyła systemowa | W niektórych instalacjach rola tych żył jest inna |
| Biały, zielony | Tor audio, wywołanie albo linia pomocnicza | Trzeba sprawdzić opis zacisku w unifonie lub panelu |
| Żółto-zielony | Przewód ochronny albo uziemienie obudowy | Nie używa się go jako zwykłej żyły sygnałowej |
| Ekran | Ochrona przed zakłóceniami | Łączy się go tylko wtedy, gdy przewiduje to instrukcja |
Jeżeli w instalacji widzisz inne barwy, nie traktuj tego jak usterki. W praktyce ważniejsze od samego koloru są oznaczenia zacisków typu LINE, MIC, SPK, CALL, COM czy LOCK. Z takiego punktu widzenia schemat podłączenia staje się czytelny dopiero wtedy, gdy zestawisz kolor żyły z jej funkcją, a nie z domniemanym standardem. To prowadzi wprost do następnego kroku: najpierw rozpoznać przewody, dopiero potem je przepinać.
Jak rozpoznać żyły przed odłączeniem starego unifonu
Jeśli wymieniasz stary unifon, największy błąd to wyjęcie wszystkich przewodów naraz. Potem zostaje tylko zgadywanie, a w domofonie to zła strategia. Ja robię to zawsze w tej samej kolejności: dokumentuję, opisuję i dopiero potem odpinam.
- Zrób zdjęcie obecnego podłączenia z bliska i z dalsza. Chodzi o to, żeby było widać zarówno kolory, jak i napisy przy zaciskach.
- Opisz każdą żyłę taśmą lub markerem, zanim ją ruszysz. Nawet prosty numer 1, 2, 3 często ratuje sytuację.
- Sprawdź instrukcję nowego urządzenia. W wielu modelach te same kolory mają inne funkcje niż w starym unifonie.
- Jeśli masz miernik, sprawdź ciągłość i napięcie na linii. Miernik pomaga odróżnić przewód „na oko podobny” od przewodu rzeczywiście przypisanego do konkretnego toru.
- Odpinaj przewody pojedynczo, a nie wszystkie jednocześnie. To najprostszy sposób, żeby nie zgubić mapy instalacji.
W praktyce przydaje się też jedna zasada: jeśli nie jesteś pewien funkcji żyły, nie opieraj się wyłącznie na kolorze, tylko porównaj ją z opisem zacisku i z działaniem systemu. W domofonie jeden przewód może odpowiadać za wywołanie, inny za tor rozmowy, a kolejny za elektrozaczep, czyli elektryczny rygiel w ościeżnicy. Po takim rozpoznaniu łatwiej przejść do wyboru samego układu połączeń.
Najczęstsze schematy w domofonach i wideodomofonach
Układ połączeń zależy od tego, czy masz prosty domofon analogowy, system cyfrowy czy wideodomofon. To właśnie typ instalacji decyduje, czy wystarczy para żył, czy potrzebujesz kilku oddzielnych torów. W praktyce najczęściej spotyka się cztery warianty.
| Typ instalacji | Co zwykle przesyła | Gdzie spotykany | Co jest najważniejsze |
|---|---|---|---|
| 2-żyłowa | Komunikacja i zasilanie po jednej parze | Nowoczesne systemy cyfrowe i część audio | Zgodność z protokołem i biegunowością |
| 4-żyłowa | Rozmowa, wywołanie i podstawowe sterowanie | Starsze instalacje analogowe | Łatwo pomylić zaciski, więc trzeba czytać oznaczenia |
| 5-żyłowa | Dodatkowy przewód dla otwierania lub wspólnej masy | Proste instalacje domowe | Trzeba sprawdzić, który tor odpowiada za zamek |
| 6-żyłowa | Pełniejszy tor audio, wywołanie i sterowanie zaczepem | Klasyczne domofony jednorodzinne | Daje więcej rezerwy, ale wymaga dokładnego opisania żył |
Przy wideodomofonach sprawa robi się bardziej rygorystyczna. W wielu systemach wideo komunikacja idzie po skrętce UTP minimum cat. 5e, a wtyki muszą być zarobione w tym samym standardzie po obu stronach. Skrętka to kabel z parami skręconych żył, który lepiej tłumi zakłócenia i stabilizuje przesył sygnału. Jeśli producent wymaga standardu T568B, nie ma sensu robić własnej interpretacji - różnica potrafi rozjechać obraz albo dźwięk. Gdy już wiesz, jaki system masz przed sobą, dobór samego kabla staje się dużo prostszy.
Jaki kabel dobrać, żeby instalacja działała stabilnie
Domofon to mały obwód niskonapięciowy, ale rządzą nim te same prawa co każdym innym układem elektrycznym: za cienki przewód, za duża odległość albo zbyt duży pobór prądu kończą się spadkiem napięcia. I wtedy zaczynają się typowe objawy: cichy dźwięk, reset panelu, słaby zaczep albo niestabilna praca monitora.

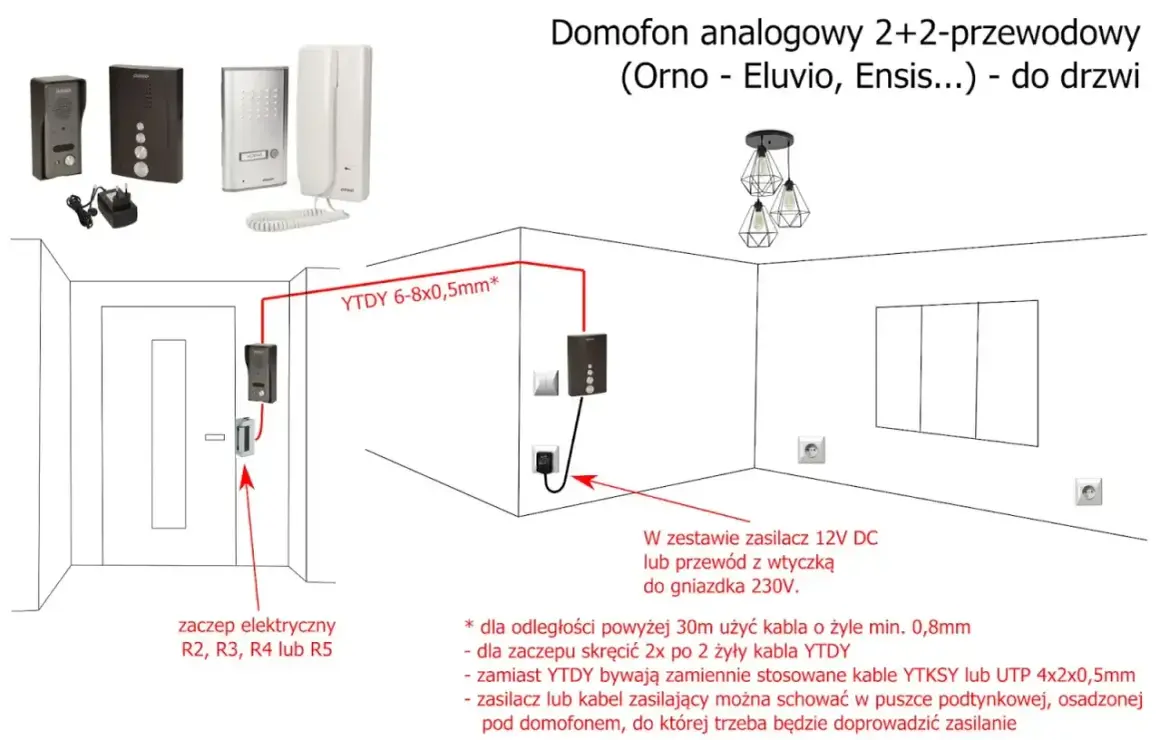

- Do klasycznego audio najczęściej stosuje się przewód YTDY 6x0,5 lub 8x0,5, bo daje wygodny zapas żył i jest powszechnie używany w instalacjach domofonowych.
- Do wideodomofonu zwykle wybiera się skrętkę UTP cat. 5e lub lepszą, jeśli tak przewiduje producent systemu.
- Do elektrozaczepu i zasilania często stosuje się przewód o większym przekroju, na przykład 2x0,75 mm2 albo 2x1,0 mm2, zwłaszcza przy dłuższej trasie.
- Przy długich odcinkach lepiej dać przewód z zapasem niż walczyć z późniejszymi zakłóceniami i niedomkniętym zamkiem.
W jednej z instrukcji systemowych producent podaje, że dla żyły 0,5 mm2 linia sygnałowa może sięgać około 300 m, a przy 1 mm2 zasięg rośnie. Ten przykład dobrze pokazuje zasadę: przekrój ma znaczenie, bo wpływa na rezystancję i spadek napięcia. W tym samym duchu obwód elektrozaczepu i zasilania zwykle powinien być prowadzony krócej niż tor sygnałowy. Jeśli przewód biegnie blisko instalacji 230 V, najlepiej trzymać odstęp i nie prowadzić go równolegle przez długi odcinek. Gdy technologia i trasa są już dobrane, można przejść do samego montażu.
Jak podłączyć domofon krok po kroku
Praktyczne podłączenie zaczynam od prostego założenia: nie montuję „na oko”, tylko według funkcji zacisków. W wielu systemach nazwy terminali są bardziej pomocne niż kolor izolacji, bo od razu mówią, co trzeba połączyć.
- Odłącz zasilanie systemu i upewnij się, że na przewodach nie ma napięcia.
- Porównaj starą instalację z instrukcją nowego unifonu, panelu albo monitora.
- Oznacz każdą żyłę i sprawdź, czy masz do czynienia z systemem analogowym, cyfrowym czy wideodomofonem.
- Wpinaj przewody zgodnie z opisem zacisków, a nie tylko według koloru.
- Jeśli w instalacji występuje elektrozaczep, podłącz go do właściwego obwodu sterowania i sprawdź, czy jego zasilanie nie jest zbyt słabe.
- W przypadku metalowej obudowy podłącz przewód ochronny lub uziemienie, jeśli przewiduje to producent.
- Przed ostatecznym złożeniem obudowy zrób test: wywołanie, rozmowa, otwieranie drzwi i ewentualnie podgląd obrazu.
Ja zawsze testuję układ jeszcze przed pełnym skręceniem obudowy. To oszczędza czas, bo jeśli coś jest nie tak, łatwiej poprawić jedną żyłę niż rozbierać cały panel po godzinie. Taki test prowadzi wprost do ostatniej rzeczy, którą warto sprawdzić: typowych błędów i ich objawów.
Najczęstsze błędy i ich objawy
Większość problemów w domofonie da się rozpoznać po objawach. To dobra wiadomość, bo nie trzeba od razu wymieniać połowy instalacji. Wystarczy porównać symptom z możliwą przyczyną i wrócić do zacisków oraz długości przewodu.
| Objaw | Najczęstsza przyczyna | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Brak dzwonka | Źle podłączona żyła wywołania albo brak wspólnego punktu | Zacisk CALL, numerację żył i ciągłość przewodu |
| Słychać tylko jedną stronę | Pomyłka na torze mikrofonu lub głośnika | MIC, SPK i poprawność przypisania żył |
| Zamek nie otwiera | Za małe napięcie, zbyt długi przewód albo zła para do elektrozaczepu | Przekrój kabla, długość trasy i napięcie na zaciskach |
| Panel resetuje się lub działa niestabilnie | Spadek napięcia albo przewód zbyt cienki do obciążenia | Zasilacz, długość linii i jakość połączeń |
| Zakłócenia, trzaski, przydźwięk | Prowadzenie kabla blisko 230 V albo brak ekranowania | Trasa przewodu i sposób jego ułożenia |
Do tego dochodzi jeden klasyk: mieszanie elementów różnych systemów. Z pozoru podobny unifon może mieć inne wymagania niż stary model, a wideodomofon potrafi wymagać całkiem innego sposobu prowadzenia linii. Jeśli coś nie działa po podłączeniu, nie zakładaj od razu awarii urządzenia - najpierw sprawdź schemat, długość przewodu i zgodność zacisków. To prowadzi do ostatniego kroku, czyli kontroli przed zamknięciem obudowy.
Co sprawdzić przed zamknięciem obudowy
Zanim przykręcę panel i uznam pracę za skończoną, robię krótką kontrolę techniczną. To prosty etap, ale właśnie on decyduje, czy instalacja będzie działać bez problemów przez lata.
- Każda żyła ma opis albo numer, więc po miesiącu nadal da się ją zidentyfikować.
- Żaden przewód nie jest zgnieciony, naciągnięty ani skręcony przy wejściu do obudowy.
- Połączenia są dokręcone, ale nie uszkadzają drutu.
- Jeśli system tego wymaga, przewód ochronny lub uziemienie zostały podłączone do metalowej obudowy.
- Wywołanie, rozmowa i otwieranie działają kilkukrotnie pod rząd bez przerw i resetów.
- Jeśli instalacja ma dłuższą trasę, nie pojawiają się spadki napięcia ani wyraźne osłabienie dźwięku.
W praktyce najważniejsze jest to, żeby nie ufać samym kolorom bardziej niż dokumentacji. Dobry schemat, poprawnie dobrany kabel i kilka minut testu robią większą różnicę niż jakikolwiek „pewny” kolor przewodu. Jeśli po sprawdzeniu nadal coś nie gra, lepiej wrócić do oznaczeń zacisków i parametrów zasilania niż poprawiać instalację po omacku.
