Temat jak podłączyć kabel 4 żyłowy do wtyczki 5 bolcowej sprowadza się nie do samego skręcenia przewodów, ale do sprawdzenia, czy układ zasilania, ochrona przeciwporażeniowa i typ odbiornika naprawdę do siebie pasują. W instalacjach trójfazowych pomyłka między N, PE i przewodami fazowymi potrafi skończyć się zadziałaniem zabezpieczeń, uszkodzeniem sprzętu albo ryzykiem porażenia. Pokażę, kiedy taki zestaw ma sens, kiedy trzeba go wymienić i jak podejść do montażu bez zgadywania.
Najpierw sprawdź, czy kabel i wtyczka mają ten sam układ funkcji

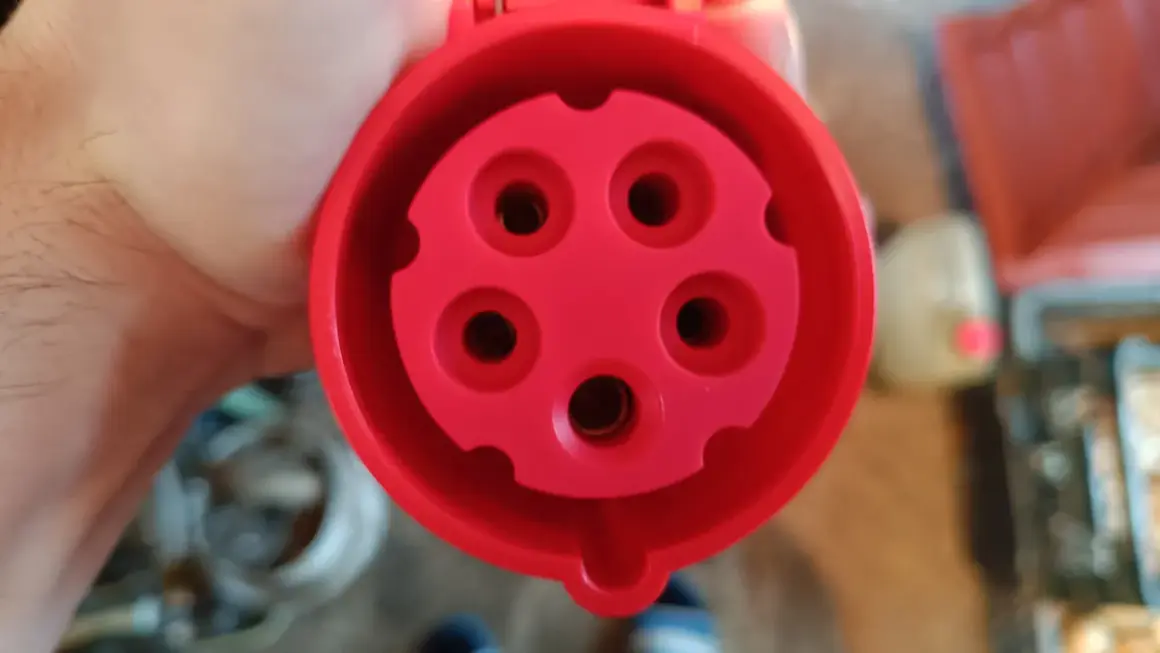

- Standardowa wtyczka 5-bolcowa w układzie CEE oznacza zwykle 3 fazy, neutralny i ochronny.
- 4-żyłowy przewód najczęściej nie daje pełnego, zgodnego zestawu do takiej wtyczki.
- Kolor żyły pomaga, ale nie zastępuje oznaczeń zacisków ani pomiaru.
- Jeśli brakuje N albo PE, lepszym rozwiązaniem bywa zmiana kabla lub osprzętu, a nie „upchanie” przewodów na siłę.
- W rozdziale energii liczą się też przekrój, prąd znamionowy i warunki pracy całego obwodu.
Jak odczytać zaciski i kolory bez zgadywania
W praktyce zaczynam od identyfikacji funkcji, a dopiero potem od patrzenia na barwę izolacji. W typowym układzie trójfazowym przewody fazowe to L1, L2 i L3, przewód neutralny to N, a ochronny to PE. Na zpe.gov.pl ten podział jest opisany wprost: niebieski jest zarezerwowany dla neutralnego, a żółto-zielony dla ochronnego, więc te kolory mają znaczenie nie dekoracyjne, tylko funkcjonalne.
| Funkcja | Typowy kolor żyły | Co to oznacza w praktyce |
|---|---|---|
| L1, L2, L3 | brązowy, czarny, szary | Trzy osobne fazy zasilające odbiornik trójfazowy |
| N | niebieski | Przewód neutralny, potrzebny tam, gdzie odbiornik korzysta z napięcia faza-neutralny |
| PE | żółto-zielony | Przewód ochronny, który odpowiada za bezpieczeństwo obudowy i ochronę przeciwporażeniową |
Najważniejsze jest to, że kolor nie zastępuje oznaczenia zacisku. Jeśli na korpusie widzisz L1, L2, L3, N i PE, to właśnie tymi symbolami należy się kierować. Taki porządek pozwala później zrozumieć, czy masz w ogóle właściwy kabel do danego osprzętu, a to prowadzi do kluczowego pytania: kiedy cztery żyły wystarczą, a kiedy nie.
Kiedy cztery żyły wystarczą, a kiedy to zły zestaw

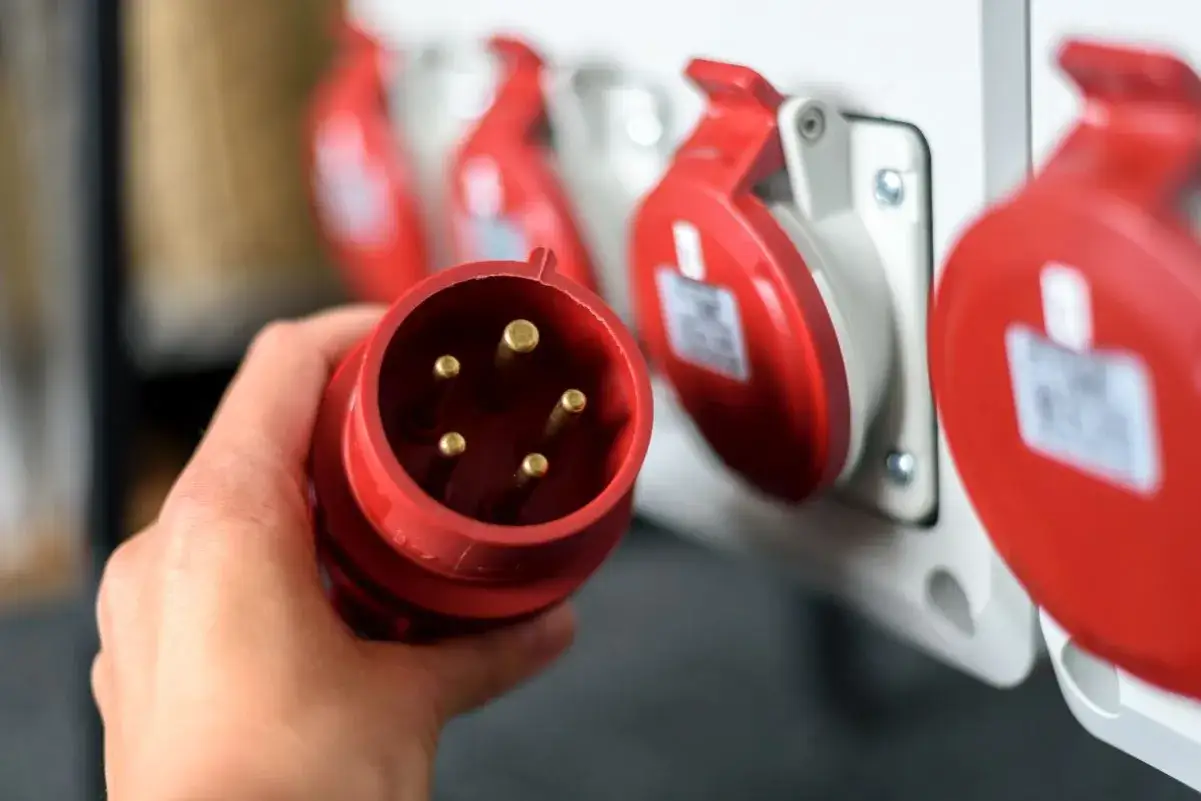

Tu najczęściej pojawia się nieporozumienie. Dokumentacja MENNEKES opisuje układ 5W jako 3P+N+PE, a 4W jako 3P+E. To oznacza, że w standardzie przemysłowym 4 żyły nie są pełnym odpowiednikiem wtyczki 5-bolcowej. W praktyce masz więc dwa różne scenariusze, które trzeba rozróżnić przed montażem.
| Wariant kabla | Czy pasuje do 5-bolcowej wtyczki? | Wniosek |
|---|---|---|
| 3 fazy + PE | Nie jako pełny układ 5-bolcowy | To konfiguracja dla osprzętu 4-bolcowego, bo nie ma przewodu neutralnego |
| 3 fazy + N | Nie | Brakuje ochronnego PE, więc w obudowie metalowej robi się z tego ryzyko, a nie oszczędność |
| 3 fazy + N + PE | Tak | To poprawny zestaw do wtyczki 5-bolcowej |
| Stary układ PEN | Nie w takim osprzęcie | W nowym złączu trzeba mieć osobno N i PE, a nie jeden wspólny przewód |
Jeśli masz tylko cztery żyły, to w większości przypadków problemem nie jest technika zacisku, lecz niedopasowanie całego zestawu. I właśnie dlatego przy tego typu połączeniach dużo ważniejsze od „jak to przykręcić” jest „czy to w ogóle powinno być tak zrobione”. Gdy ta odpowiedź jest już jasna, można przejść do samego montażu.
Jak podłączyć przewód krok po kroku
Ja zaczynam od rzeczy banalnej, ale najważniejszej: odłączam zasilanie i sprawdzam brak napięcia. W instalacjach trójfazowych nie ma miejsca na domysły, bo błąd na jednym zacisku potrafi wyłączyć cały obwód albo uszkodzić odbiornik. Dopiero potem otwieram wtyczkę i porównuję oznaczenia na zaciskach z rzeczywistymi żyłami w kablu.
- Wyłącz zasilanie na źródle i zabezpiecz je przed przypadkowym załączeniem.
- Sprawdź, czy wtyczka rzeczywiście wymaga 5 przewodów, a nie 4.
- Porównaj oznaczenia L1, L2, L3, N i PE z kolorami żył.
- Zdejmij płaszcz zewnętrzny tylko na tyle, by przewody dało się ułożyć bez naprężeń.
- Jeśli przewód jest linkowy, zastosuj tulejki zaciskowe, bo luźne druciki przy zacisku to częsty błąd.
- Dokręć zaciski zgodnie z zaleceniami producenta i sprawdź odciążenie kabla.
- Po zamknięciu obudowy wykonaj kontrolę ciągłości PE i sprawdzenie kolejności faz, jeśli zasila to silnik, pompę lub inne urządzenie trójfazowe.
Jeśli po weryfikacji okazuje się, że kabel ma tylko 4 żyły, nie próbuję „ratować” połączenia przez przypadkowe pomijanie przewodu ochronnego albo neutralnego. W instalacjach rozdziału energii takie skróty kończą się zwykle drożej niż zakup właściwego kabla albo właściwej wtyczki. To prowadzi prosto do błędów, które widzę najczęściej na budowach, w warsztatach i przy zasilaniu urządzeń pomocniczych w instalacjach PV.
Najczęstsze błędy, które kończą się problemami
- Użycie niebieskiej żyły jako PE - niebieski jest zarezerwowany dla neutralnego, więc takie obejście jest po prostu złe.
- Brak przewodu ochronnego - przy metalowej obudowie to nie jest detal, tylko realne ryzyko porażenia.
- Luźne druciki pod zaciskiem - jeden wystający drut potrafi zrobić zwarcie albo przegrzać styk.
- Zbyt słabe odciążenie kabla - jeśli przewód pracuje mechanicznie, zaciski luzują się szybciej, niż wielu osobom się wydaje.
- Ignorowanie kolejności faz - przy silnikach i pompach zła kolejność może odwrócić kierunek pracy.
- Mieszanie osprzętu 4- i 5-bolcowego - to najprostsza droga do instalacji, która wygląda „prawie dobrze”, ale nie działa bezpiecznie.
W praktyce najwięcej szkód robi nie jedna duża pomyłka, tylko kilka małych odstępstw naraz: zły kolor, zły zacisk, za krótko odizolowana żyła i brak kontroli po skręceniu obudowy. Dlatego zawsze wolę najpierw dopasować osprzęt do kabla, a dopiero później myśleć o detalach montażu. Następny krok to dobranie przekroju, bo przy rozdziale energii to on decyduje o temperaturze, spadkach napięcia i trwałości połączenia.
Jak dobrać przekrój kabla do obciążenia
W rozdziale energii nie patrzę wyłącznie na liczbę żył. Równie ważny jest prąd znamionowy, długość trasy i to, czy kabel będzie leżał na stałe, czy będzie często przepinany. W praktyce warsztatowej i budowlanej najczęściej spotyka się złącza 16 A, 32 A i 63 A, a z nimi typowe przekroje miedzi rzędu odpowiednio 2,5 mm², 6 mm² i 16 mm². To nie jest sztywna reguła, tylko punkt wyjścia - przy dłuższej trasie, podwyższonej temperaturze lub trudnym prowadzeniu przewodu trzeba to skorygować.
| Prąd znamionowy | Typowy przekrój Cu | Gdzie to się pojawia |
|---|---|---|
| 16 A | 2,5 mm² | Lżejsze odbiorniki, małe rozdzielnice, krótsze odcinki mobilne |
| 32 A | 6 mm² | Większe odbiorniki trójfazowe, rozdział energii w warsztacie lub na budowie |
| 63 A | 16 mm² | Rozdzielnice główne, większe agregaty, bardziej wymagające układy zasilania |
Jeśli temat dotyczy układów fotowoltaicznych, magazynów energii albo zasilania pomocniczego z falownika, ten sam problem wraca w innej formie: osprzęt musi być dobrany nie tylko do mocy, ale też do sposobu pracy całego układu. Kabel zbyt cienki będzie się grzał, a złącze dobrane „na styk” szybciej pokaże luzy i spadki jakości kontaktu. Dlatego przed pierwszym załączeniem sprawdziłbym jeszcze kilka rzeczy, które zamykają cały montaż.
Co sprawdziłbym przed pierwszym załączeniem
Na koniec robię krótki przegląd kontrolny, bo to właśnie on odróżnia poprawny montaż od takiego, który tylko wygląda poprawnie. Najpierw sprawdzam, czy PE ma ciągłość, czy obudowa jest zamknięta, a kabel nie wysuwa się z odciążenia. Potem patrzę na oznaczenia, docisk zacisków i ewentualne ślady przegrzania po próbie pod napięciem.
- Czy wszystkie żyły siedzą w swoich zaciskach bez naprężeń.
- Czy żaden drut z linki nie wystaje poza zacisk.
- Czy odciążenie kabla trzyma płaszcz, a nie same żyły.
- Czy obudowa jest skręcona równo i nic nie pracuje mechanicznie.
- Czy po krótkiej próbie nie pojawia się nagrzewanie, zapach lub niestabilna praca odbiornika.
Jeżeli po tej kontroli nadal nie masz pewności, lepiej zatrzymać się na tym etapie i dobrać właściwy osprzęt niż improwizować przy instalacji. W takim układzie jedna decyzja o wymianie kabla albo wtyczki zwykle rozwiązuje problem lepiej niż kolejne próby „dopasowania” czterech żył do złącza, które od początku było przewidziane dla pięciu. Właśnie tak podszedłbym do całego tematu, szczególnie tam, gdzie z jednego punktu rozdzielana jest energia na kilka odbiorników.
