Bardzo małe prądy są trudne do zauważenia, a jeszcze trudniejsze do wiarygodnego zmierzenia. Galwanometr rozwiązuje właśnie ten problem: reaguje na delikatne zmiany natężenia i pozwala zobaczyć to, czego zwykły miernik często nie pokazuje wystarczająco czytelnie. Poniżej wyjaśniam, jak działa, gdzie ma sens w praktyce, czym różni się od innych mierników i na co uważać przy pomiarach małosygnałowych.
Najważniejsze rzeczy o pomiarze bardzo małych prądów
- To przyrząd, który wykorzystuje odchylenie wskazówki albo lustra do wykrywania niewielkiego przepływu prądu.
- Najbardziej klasyczny układ działa na zasadzie ruchomej cewki w polu magnetycznym.
- W praktyce najlepiej sprawdza się przy małych prądach stałych i w aparaturze laboratoryjnej.
- Amperomierz i woltomierz analogowy są w dużej mierze rozwinięciami tego samego pomysłu, tylko z innymi elementami dołączonymi do obwodu.
- W pracy terenowej częściej wygrywa multimetr, ale wskazówkowy odczyt bywa lepszy do obserwacji zmian w czasie.
- Przy takich pomiarach liczy się nie tylko czułość, ale też sposób włączenia do obwodu i własny opór miernika.
Jak działa czuły miernik wychyłowy
W najprostszym ujęciu chodzi o to, że prąd płynący przez cewkę w polu magnetycznym wywołuje moment obrotowy. Cewka chce się obrócić, a sprężyna lub zawieszenie stawia opór i przywraca układ do zera. W efekcie wychylenie wskazówki jest proporcjonalne do natężenia prądu, przynajmniej w użytecznym zakresie pracy przyrządu.To właśnie dlatego taki instrument jest tak czuły. Nawet bardzo niewielki prąd potrafi dać widoczne odchylenie, zwłaszcza gdy cewka jest lekka, pole magnetyczne stabilne, a układ mechaniczny ma małe tarcie. W praktyce pełne wychylenie może odpowiadać prądom rzędu dziesiątek albo setek mikroamperów, a w bardziej wyspecjalizowanych konstrukcjach jeszcze mniejszych.
Najlepiej pracuje z prądem stałym. Przy sygnale zmiennym klasyczny układ mechaniczny nie pokazuje tego tak naturalnie, więc stosuje się prostowanie albo specjalne rozwiązania. To ważne rozróżnienie, bo wiele osób zakłada, że każdy czuły miernik „po prostu pokaże wszystko” - a tak nie jest. Żeby dobrze ocenić jego zastosowanie, trzeba najpierw spojrzeć na budowę samego mechanizmu.
Budowa i najważniejsze odmiany

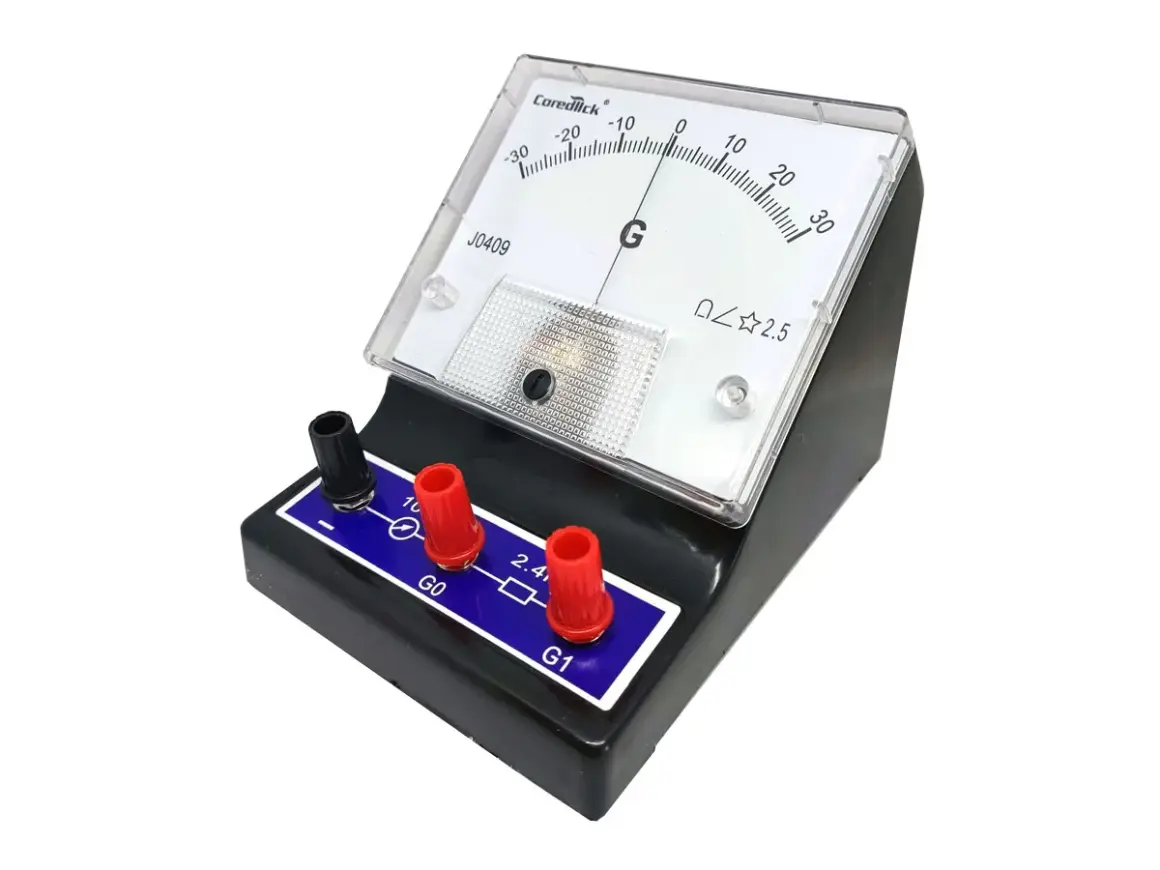

Klasyczny układ składa się z kilku prostych elementów: ruchomej cewki, magnesu trwałego, sprężyny zwrotnej, osi z wskazówką albo układu optycznego z lusterkiem oraz skali. To prosta mechanika, ale właśnie w tej prostocie leży jej siła. Im lepiej dobrane są elementy, tym mniejsze prądy da się zauważyć i tym czytelniejszy jest odczyt.
W praktyce spotyka się kilka odmian, które różnią się zastosowaniem i sposobem odczytu. Najważniejsze z nich zebrałem poniżej.
| Odmiana | Co ją wyróżnia | Gdzie ma sens | Ograniczenie |
|---|---|---|---|
| Ruchoma cewka | Najbardziej klasyczny układ ze wskazówką i polem magnetycznym | Laboratoria, analogowe mierniki, nauka podstaw elektrotechniki | Najlepiej działa przy prądzie stałym |
| Lustrowa | Zamiast wskazówki wykorzystuje odbity promień światła | Pomiar bardzo małych odchyleń i małych prądów | Wymaga dobrego ustawienia optyki i spokojnego stanowiska |
| Balistyczna | Reaguje na krótki impuls ładunku, a nie tylko na stały prąd | Eksperymenty fizyczne i pomiary impulsowe | Nie jest narzędziem do codziennych pomiarów instalacyjnych |
| Wibracyjna | Lepsza przy określonych częstotliwościach sygnału | Specjalistyczna aparatura i analiza sygnałów przemiennych | Mniej uniwersalna od prostego miernika wskazówkowego |
Ta różnorodność pokazuje jedną rzecz: nie ma jednego „idealnego” rozwiązania do wszystkiego. Dobór konstrukcji zawsze zależy od tego, czy chcesz zobaczyć pojedynczy impuls, mały prąd stały, czy raczej zmienny sygnał o konkretnej częstotliwości. To prowadzi do pytania, gdzie taki przyrząd nadal ma realny sens.
Gdzie taki przyrząd wciąż ma sens
Dziś nie widuje się go tak często jak cyfrowego multimetru, ale to nie znaczy, że stał się bezużyteczny. Nadal świetnie sprawdza się w laboratoriach dydaktycznych, w starszej aparaturze analogowej, przy kalibracji wybranych układów oraz tam, gdzie potrzebny jest płynny, intuicyjny odczyt zmian. W mojej ocenie jego największą zaletą nie jest „nowoczesność”, tylko to, że bardzo dobrze pokazuje zachowanie sygnału w czasie.
W elektronice i energetyce ma sens przede wszystkim przy małosygnałowych obwodach sterowania, czujnikach, testach elementów pomiarowych i w układach, w których ważne jest wychwycenie drobnego przepływu prądu. W fotowoltaice nie używa się go do głównych prądów stringów - tu są lepsze narzędzia - ale może być przydatny przy diagnostyce elektroniki pomocniczej, regulatorów, układów monitoringu i źródeł referencyjnych.
Warto też docenić jedną praktyczną cechę: wskazówka często lepiej niż cyfry pokazuje wahania i „pływanie” sygnału. Jeśli chcę zobaczyć, czy prąd jest stabilny, czy zaczyna się rozjeżdżać, analogowy odczyt bywa bardziej czytelny niż szybki, skaczący wyświetlacz. Z tego samego powodu dobrze jest porównać go z klasycznym amperomierzem, woltomierzem i multimetrem.
Czym różni się od amperomierza, woltomierza i multimetru
To porównanie jest ważne, bo wiele osób utożsamia wszystkie analogowe mierniki z jednym urządzeniem. W rzeczywistości sam ruchomy mechanizm jest tylko bazą, a reszta zależy od tego, co dodano do układu.
| Przyrząd | Co mierzy | Jak działa w praktyce | Kiedy wybrać |
|---|---|---|---|
| Czuły miernik wychyłowy | Bardzo mały prąd | Reaguje bezpośrednio na przepływ przez cewkę | Gdy liczy się obserwacja małych zmian i wysoka czułość |
| Amperomierz analogowy | Natężenie prądu | Ma bocznik, który przejmuje większość prądu, żeby chronić układ pomiarowy | Gdy chcesz mierzyć prąd włączany szeregowo w obwód |
| Woltomierz analogowy | Napięcie | Ma duży rezystor szeregowy, który ogranicza pobór prądu | Gdy mierzysz różnicę potencjałów bez dużego obciążania obwodu |
| Multimetr cyfrowy | Napięcie, prąd, opór i często więcej | Przelicza sygnał elektronicznie i pokazuje wartość liczbową | Gdy potrzebujesz jednego narzędzia do wielu zadań |
Najważniejsza różnica jest więc praktyczna, nie tylko teoretyczna. Amperomierz i woltomierz analogowy są zwykle „przerobioną” wersją tego samego pomysłu, a multimetr cyfrowy zastępuje mechanikę elektroniką. Jeśli ktoś szuka prostoty i wizualnej reakcji wskazówki, wybierze analog. Jeśli chce wygody i uniwersalności, wygra multimetr. Sama teoria nie wystarczy jednak w praktyce, dlatego warto znać kilka zasad poprawnego pomiaru.
Jak mierzyć małe prądy bez psucia wyniku
Przy takich pomiarach najwięcej błędów wynika nie z samego przyrządu, tylko ze sposobu podłączenia. Ja zawsze zaczynam od pytania: czy naprawdę chodzi o pomiar prądu, czy o obserwację sygnału? To pozornie drobna różnica, ale zmienia dobór narzędzia i sposób pracy.
- Sprawdź, czy mierzysz prąd stały, czy zmienny. Klasyczny układ najczytelniej pracuje z DC, a przy AC potrzebne jest dodatkowe prostowanie albo inna konstrukcja.
- Włącz miernik zgodnie z celem pomiaru. Pomiar prądu wykonuje się szeregowo, a nie równolegle. To podstawowy błąd początkujących.
- Zacznij od bezpiecznego zakresu. Najpierw sprawdź, czy sygnał nie przekroczy skali, a dopiero potem schodź niżej, żeby poprawić czułość.
- Ustaw stabilne stanowisko. Drgania, luźne przewody i słabe styki łatwo zakłócają odczyt, zwłaszcza przy bardzo małych prądach.
- Czytaj skalę prostopadle. Przy wskazówce błąd paralaksy potrafi dać zaskakująco duże przekłamanie.
- Uwzględnij własny opór przyrządu. Każdy miernik wpływa na obwód, a przy małych sygnałach ten wpływ staje się bardzo ważny.
W praktyce największym problemem nie jest sam odczyt, tylko przekonanie, że czułość rozwiąże wszystko. Nie rozwiąże, jeśli przyrząd ma zły zakres, niewłaściwe połączenie albo zbyt małą odporność na warunki pracy. Przy małych prądach trzeba być bardziej ostrożnym niż przy klasycznym pomiarze instalacyjnym, bo nawet drobny błąd potrafi całkowicie zafałszować wynik. Na końcu zostaje już tylko dobra decyzja: czy taki miernik w ogóle jest tym, czego potrzebujesz.
Co warto zapamiętać, zanim wybierzesz miernik do pracy
Jeśli zależy Ci na obserwacji drobnych zmian i czytelnym wychyleniu wskazówki, analogowy przyrząd ma nadal sens. Jeśli potrzebujesz uniwersalności, dokumentowania wyników i prostszej obsługi w terenie, rozsądniejszy będzie multimetr. W praktyce nie ma tu jednego zwycięzcy, bo wszystko zależy od tego, czy ważniejsza jest dla Ciebie czułość, wygoda, czy możliwość szybkiej diagnostyki.
- Do bardzo małych prądów i pracy laboratoryjnej wybieraj układ o wysokiej czułości.
- Do codziennych pomiarów w elektryce i elektronice częściej wystarczy multimetr cyfrowy.
- Do obserwacji zmian w czasie lepszy bywa odczyt wskazówkowy niż liczbowy.
- Do prądu zmiennego sprawdź, czy konstrukcja uwzględnia prostowanie lub specjalny mechanizm.
- Do dużych prądów szukaj innych narzędzi, bo ten typ przyrządu nie jest do tego przeznaczony.
W instalacjach energetycznych i fotowoltaicznych traktuję taki sprzęt jako narzędzie specjalistyczne, a nie podstawowy miernik do wszystkiego. Najlepiej sprawdza się tam, gdzie trzeba zobaczyć bardzo mały sygnał, ocenić jego stabilność albo wychwycić odchylenie, które na cyfrowym ekranie byłoby mało czytelne. Jeśli dobrze dobierzesz zakres i sposób podłączenia, dostajesz narzędzie proste, czułe i nadal bardzo użyteczne.
