W elektronice jedna słaba spoina potrafi unieruchomić cały układ: od drobnego modułu LED po falownik, sterownik ładowania czy płytkę zasilacza. Właśnie tak działają zimne luty - pozornie małe niedoskonałości, które dają objawy trudne do uchwycenia, bo urządzenie raz działa, a raz nie. Poniżej wyjaśniam, jak je rozpoznać, skąd się biorą, jak je diagnozować i jak naprawić je tak, żeby problem nie wrócił po kilku dniach.
Najważniejsze rzeczy, które warto wiedzieć o wadliwych lutach w elektronice
- Problem nie polega wyłącznie na wyglądzie spoiny - liczy się przede wszystkim to, czy połączenie przewodzi stabilnie i wytrzymuje naprężenia.
- Objawy bywają losowe - reset, brak startu, trzaski, migotanie albo reakcja na poruszenie płytką to typowe sygnały ostrzegawcze.
- Najczęstsze przyczyny to zbyt mało ciepła, utlenienie, zabrudzenie, ruch elementu podczas stygnięcia i drgania w czasie pracy.
- Multimetr nie zawsze wystarcza - przerwa może pojawiać się tylko pod obciążeniem, przy wibracji albo po nagrzaniu układu.
- Dobra naprawa wymaga nie tylko przelutowania, ale też usunięcia przyczyny: naprężeń, przegrzewania lub słabego kontaktu mechanicznego.
- W sprzęcie energetycznym i fotowoltaicznym szczególnie uważałbym na okolice złącz, przekaźników, cewek, ciężkich elementów i sekcji mocy.
Czym jest wadliwe połączenie lutownicze i jak je odróżnić od innych usterek
Ja patrzę na takie połączenie przede wszystkim jak na problem ze zwilżeniem i stabilnością styku, a nie tylko z ilością cyny. Dobrze wykonany lut łączy pad, wyprowadzenie elementu i spoiwo w jedną, trwałą strukturę. Gdy proces przebiegnie źle, połączenie może mieć zwiększoną rezystancję, okresową przerwę albo generować zakłócenia, które wychodzą dopiero w pracy pod obciążeniem.
W praktyce zdrowa spoina zwykle wygląda równomiernie, bez pęknięć i bez „zimnego” granulatowego nalotu. Warto jednak pamiętać o jednym wyjątku: przy stopach bezołowiowych sam połysk nie jest już tak dobrym wyznacznikiem jak dawniej. Nadal jednak matowa, spękana, pierścieniowo pęknięta albo porowata spoina powinna wzbudzić podejrzenie.
To rozróżnienie ma znaczenie, bo nie każdy objaw „martwego” urządzenia wynika z lutu. Czasem winny jest zasilacz, układ scalony albo uszkodzony element bierny, ale jeśli objawy są niestabilne i zależne od ruchu, temperatury lub stuknięcia, podejrzenie pada właśnie na połączenie lutownicze. Kiedy już wiem, czego szukam, łatwiej mi przejść do źródeł problemu.
Skąd biorą się zimne luty i dlaczego nie zawsze widać je od razu
Najczęściej problem zaczyna się jeszcze w czasie lutowania albo podczas późniejszej pracy urządzenia. Z mojego doświadczenia wynika, że wadliwe połączenia rzadko są dziełem jednego czynnika - zwykle nakładają się temperatura, czas, czystość powierzchni i naprężenia mechaniczne.
| Przyczyna | Co dzieje się w spoinie | Jak to zwykle się ujawnia |
|---|---|---|
| Za mało ciepła lub zbyt krótki czas grzania | Cyna nie zwilża dobrze pola i wyprowadzenia, więc połączenie nie tworzy pełnej struktury | Urządzenie działa losowo, a połączenie może wyglądać „prawie dobrze” |
| Utlenienie, zabrudzenie albo słaby topnik | Warstwa tlenków utrudnia prawidłowe łączenie metalu ze spoiwem | Spoiny są matowe, nierówne, czasem porowate |
| Ruch elementu podczas stygnięcia | Struktura lutu zastyga w momencie, gdy wyprowadzenie jeszcze się porusza | Pęknięcie pojawia się po czasie, często przy poruszeniu płytką |
| Drgania i cykle termiczne | Mikropęknięcia powiększają się przy każdej zmianie temperatury i wibracji | Usterka wraca po nagrzaniu, po dłuższej pracy albo po transporcie |
| Zbyt agresywny rework lub przegrzanie | Uszkadza się pad, laminat albo sąsiednie połączenia | Naprawa wygląda poprawnie, ale problem wraca lub rozszerza się na sąsiedni obszar |
W urządzeniach pracujących w podwyższonej temperaturze, wibracjach lub przy dużych zmianach obciążenia elektrycznego takie usterki pojawiają się szybciej. W sprzęcie związanym z energią widzę to zwłaszcza na płytkach sterujących, w zasilaczach impulsowych, falownikach, przekaźnikach i modułach pomiarowych. Gdy znam źródła awarii, łatwiej czytać objawy, które układ daje na zewnątrz.
Jak rozpoznać uszkodzoną spoinę na płytce
Objawy są ważniejsze niż sama estetyka. W praktyce szukam sytuacji, w których urządzenie zachowuje się inaczej po poruszeniu, nagrzaniu albo ochłodzeniu. To właśnie ta zmienność jest największą wskazówką, że problem siedzi w połączeniu, a nie w „twardo” uszkodzonym elemencie.
| Objaw | Co może oznaczać | Na co zwrócić uwagę |
|---|---|---|
| Urządzenie działa po dociśnięciu płytki lub złącza | Przerwa na spoinie albo słaby kontakt mechaniczny | Szukaj elementów ciężkich, pionowych i mocno obciążonych ruchem |
| Sprzęt resetuje się losowo | Problem w torze zasilania, masy lub przy stabilizacji napięcia | Sprawdź okolice przetwornic, stabilizatorów i dużych kondensatorów |
| Pojawiają się trzaski, szumy lub zakłócenia | Niestały styk sygnałowy albo masa o podwyższonej rezystancji | To częste w torach audio, czujnikach i modułach komunikacyjnych |
| Usterka zmienia się po podgrzaniu albo schłodzeniu | Mikropęknięcie rozszerza się pod wpływem temperatury | To cenna wskazówka przy elementach mocy i w pobliżu radiatorów |
| Problem pojawia się po transporcie lub wibracji | Połączenie ma za małą wytrzymałość mechaniczną | Najpierw obejrzyj luty na ciężkich komponentach i przy konektorach |
Ja nie ufam wyłącznie testowi ciągłości, bo taki pomiar potrafi nie wychwycić przerwy, która pojawia się tylko chwilowo. Lepszy jest zestaw: oględziny pod lupą, lekka kontrola mechaniczna, a dopiero potem pomiary. Z takiego podejścia łatwiej przejść do lokalizacji konkretnego punktu, zamiast zgadywać po całej płytce.
Jak znaleźć problem bez zgadywania

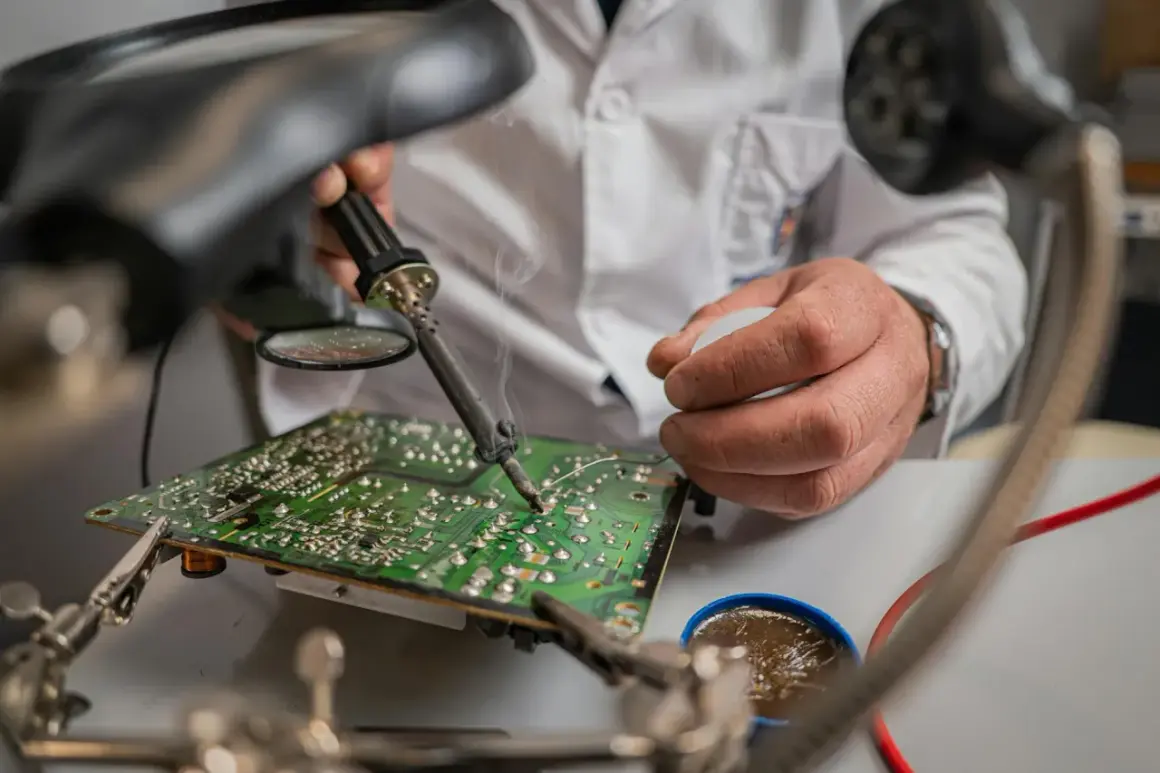

Najpierw oglądam płytkę w dobrym świetle i przy powiększeniu. Do wielu napraw wystarcza lupa 5-10x, ale przy gęstych układach SMD wolę mikroskop lub przynajmniej mocne powiększenie optyczne. Szukam pęknięć pierścieniowych wokół wyprowadzeń, matowych spoin, odspojonych padów, śladów przegrzania i miejsc, gdzie ciężki element pracuje mechanicznie względem laminatu.
Potem sprawdzam typowe punkty ryzyka: gniazda, listwy pinowe, przekaźniki, dławiki, transformatory, radiatory, złącza przewodów, duże rezystory mocy i sekcje przy śrubowanych elementach. Najczęściej pękają miejsca, które przenoszą drgania albo ciepło, nie środkowa część płytki. W praktyce szczególnie podejrzane są też obszary przy sekcji zasilania oraz przy złączach prowadzących do modułów zewnętrznych.
Jeżeli układ jest bezpieczny do krótkich testów, delikatnie poruszam wiązką lub konektorem i obserwuję, czy objaw wraca. Nie chodzi o szarpanie płytki, tylko o rozsądne wywołanie tego samego stanu, który pojawia się w eksploatacji. Przy sprzęcie pod napięciem sieciowym albo w układach z dużą pojemnością energii robię to ostrożnie albo oddaję temat dalej, bo diagnostyka nie może być ważniejsza niż bezpieczeństwo.
Gdy lokalizacja jest już w miarę pewna, liczy się sposób naprawy. Samo podgrzanie cyny bez przygotowania powierzchni zwykle tylko maskuje problem.
Jak naprawić połączenie, żeby nie wróciło po tygodniu
Poprawna naprawa zaczyna się od usunięcia przyczyny, nie od samego dołożenia cyny. Ja robię to tak, żeby nowa spoina miała szansę pracować stabilnie pod obciążeniem mechanicznym i termicznym.
- Oczyszczam obszar i usuwam starą, niestabilną cynę, jeśli jest zmatowiała, spękana albo zanieczyszczona.
- Stosuję odpowiedni topnik, bo to on pomaga usunąć tlenki i poprawia zwilżanie powierzchni.
- Dobieram grot do rozmiaru pola - za mały grot wydłuża czas grzania, a za duży może uszkodzić sąsiednie elementy.
- Grzeję pad i wyprowadzenie jednocześnie, a nie tylko samą cynę, żeby powstało prawdziwe połączenie metaliczne.
- Po stopieniu spoiwa nie ruszam elementu do momentu zastygnięcia.
- Po naprawie oglądam połączenie pod powiększeniem i sprawdzam, czy lut rozlał się równomiernie, bez dziur i bez pęknięcia na granicy pad-wyprowadzenie.
W praktyce liczy się też temperatura, ale nie traktuję jej jak magicznej liczby. Dla drobnych napraw często sprawdzają się okolice 320-350°C przy spoiwie ołowiowym i 350-380°C przy bezołowiowym, jednak masa pola, typ grota i wielkość elementu potrafią zmienić realny punkt pracy. Przy dużych polach masy albo elementach odprowadzających ciepło lepszy bywa większy grot lub wstępne podgrzanie płytki niż samo „dokręcanie” temperatury.
Jeśli po naprawie problem znika tylko na chwilę, zwykle oznacza to, że przyczyna jest głębsza: uszkodzony pad, pęknięty przelot, naprężenie elementu albo błąd konstrukcyjny całej sekcji. To już prowadzi do pytania, gdzie takie usterki wracają najczęściej.
Gdzie takie usterki pojawiają się najczęściej w elektronice domowej i energetyce
Najbardziej podejrzane są zawsze miejsca, które pracują jednocześnie elektrycznie i mechanicznie. W sprzęcie domowym to zwykle gniazda zasilania, złącza taśmowe, przekaźniki, sekcje przy radiatorach, płytki LED, ładowarki i zasilacze impulsowe. W elektronice związanej z energią dochodzą do tego falowniki, sterowniki ładowania, moduły BMS, układy monitoringu i przekaźniki przełączające większe prądy.W instalacjach fotowoltaicznych i systemach zasilania awaryjnego szczególnie uważnie patrzę na obszary narażone na cykle cieplne. Urządzenie nagrzewa się w pracy, potem stygnie, a to powoduje powolne „pracowanie” metalu i laminatu. Jeśli dojdą do tego drgania, słaba wentylacja albo duże różnice temperatur między dniem i nocą, ryzyko mikropęknięć rośnie wyraźnie.
Najczęściej zawodzi nie samo urządzenie, tylko jeden punkt, który dostał za duże obciążenie przez lata. Dlatego nie patrzę wyłącznie na pojedynczą spoinę, ale na całe otoczenie: czy element nie jest za ciężki, czy nie ciągnie za niego przewód, czy radiator nie przenosi naprężeń, czy płytka ma sensowne podparcie. To właśnie takie detale decydują, czy naprawa będzie trwała.
Jeżeli jednak uszkodzenie wraca mimo poprawnego lutowania, problem siedzi głębiej niż sama cyna. Wtedy trzeba ocenić, czy jeszcze opłaca się naprawiać lokalnie, czy lepiej zatrzymać się i szukać przyczyny konstrukcyjnej.
Kiedy jedna poprawka wystarczy, a kiedy problem siedzi głębiej
Ja uznaję naprawę za sensowną wtedy, gdy widzę pojedyncze, dostępne połączenie, pad jest cały, a objaw wyraźnie pasuje do słabego styku. W takiej sytuacji poprawne przelutowanie często rozwiązuje sprawę na długo. Inaczej podchodzę do płyt, na których widać odspojone pady, przegrzanie, pęknięcia laminatu albo ślady wielokrotnych, nieudanych napraw.
W urządzeniach zasilanych z sieci, w falownikach, sterownikach energetycznych i układach z dużą pojemnością energii nie warto zgadywać. Jeśli połączenie znajduje się przy sekcji mocy, a jego uszkodzenie mogłoby wywołać dalsze przegrzewanie, lepiej traktować sprawę jak usterkę systemową, a nie kosmetyczną. Czasem rozsądniejsza od kolejnego lutowania jest wymiana całego modułu albo sprawdzenie, czy obudowa, chłodzenie i mocowanie elementów nie wymagają poprawy.
W praktyce najwięcej daje prosta zasada: najpierw lokalizuję przyczynę, potem naprawiam skutek. Jeśli po poprawce połączenia urządzenie wraca do stabilnej pracy, problem był rzeczywiście lutowniczy. Jeśli nie, trzeba szukać dalej, bo sama cyna była tylko jednym z objawów, a nie prawdziwym źródłem awarii.
