W praktyce pomiar impedancji pętli zwarcia jest jednym z najszybszych sposobów sprawdzenia, czy zabezpieczenie odłączy uszkodzony obwód w czasie, który naprawdę chroni ludzi i sprzęt. W tym tekście pokazuję, co ten test mierzy, jak wygląda jego wykonanie krok po kroku, jak czytać wynik oraz gdzie najłatwiej popełnić błąd, zwłaszcza w instalacjach z RCD, w rozdzielniach i w układach spotykanych przy fotowoltaice.
Co warto wiedzieć przed badaniem pętli zwarcia
- Ten test sprawdza, czy przy zwarciu popłynie dość duży prąd, aby zabezpieczenie odłączyło zasilanie w wymaganym czasie.
- Najczęściej mierzy się obwód L-PE, ale w diagnostyce przydają się też pomiary L-N i L-L.
- Przy obwodach z RCD warto używać trybu bezwyzwalającego, bo zwykły test może wyłączyć zabezpieczenie albo zafałszować odczyt.
- W sieciach rozdzielczych lepszy jest miernik pełnej impedancji niż przyrząd mierzący wyłącznie rezystancję pętli.
- Na wynik wpływają: układ sieci, charakterystyka zabezpieczenia, długość obwodu, jakość połączeń i rzeczywiste napięcie w punkcie pomiaru.
Co naprawdę sprawdza ten test
Ja patrzę na ten pomiar jak na szybki egzamin z ochrony przeciwporażeniowej. Nie chodzi w nim o samą liczbę w omach, tylko o to, czy przy uszkodzeniu izolacji powstanie taki prąd zwarciowy, który uruchomi zabezpieczenie nadprądowe albo inny element ochronny w dopuszczalnym czasie.

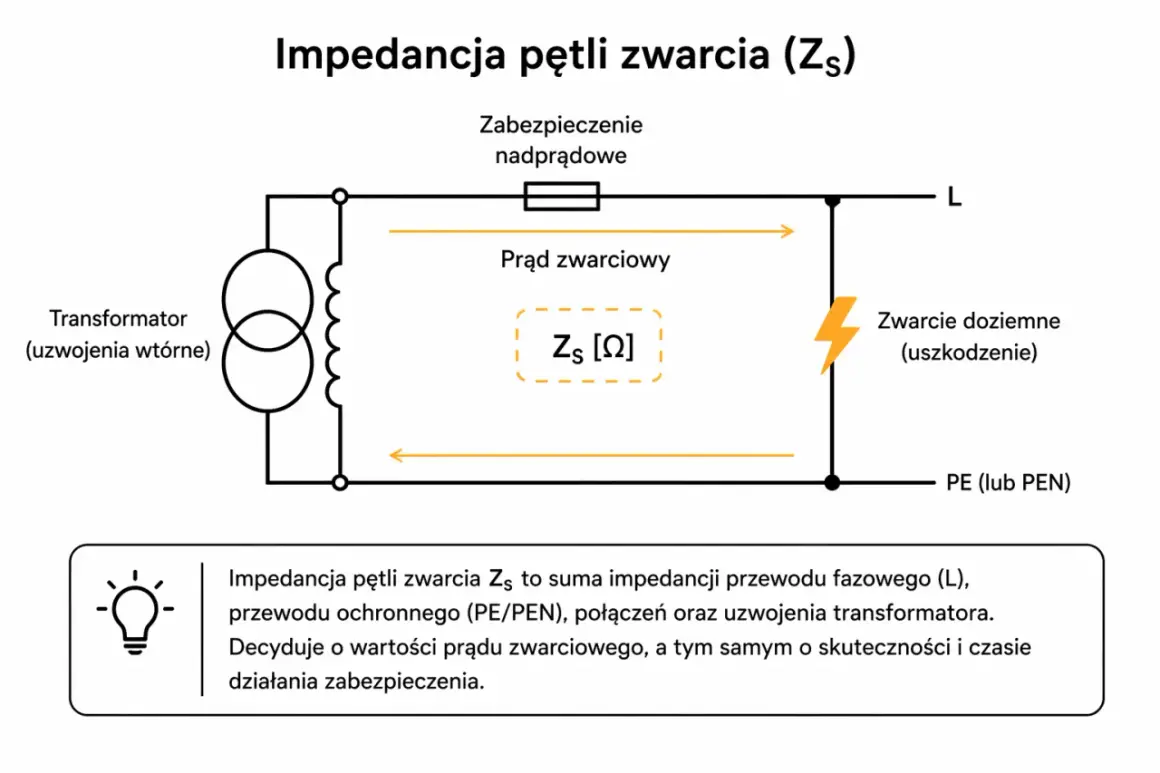

W uproszczeniu pętla zwarcia obejmuje źródło zasilania, przewód fazowy, miejsce uszkodzenia, przewód ochronny lub tor powrotny, a także uziemienie instalacji i źródła. Im większa impedancja tej pętli, tym mniejszy prąd zwarciowy i tym większe ryzyko, że zabezpieczenie zadziała za późno albo wcale.
| Element pętli | Dlaczego ma znaczenie |
|---|---|
| Przewód liniowy | Jego długość i przekrój bezpośrednio wpływają na spadek napięcia i końcową impedancję. |
| Przewód ochronny lub tor powrotny | To nim wraca prąd uszkodzeniowy, więc jego stan decyduje o skuteczności ochrony. |
| Uziemienie i połączenia wyrównawcze | W wielu układach mają realny wpływ na wynik, zwłaszcza w TT i w instalacjach rozproszonych. |
| Źródło zasilania | Impedancja transformatora i sieci zasilającej też wchodzi do wyniku, więc test nie opisuje wyłącznie samego obwodu odbiorczego. |
W praktyce ważne jest też rozróżnienie między rezystancją a pełną impedancją. W prostych obwodach końcowych różnica bywa mała, ale w sieciach rozdzielczych, przy niskich wartościach Zs, pominięcie składowej reaktancyjnej potrafi zafałszować ocenę. To właśnie dlatego nie każdy miernik „pętli” daje równie wiarygodny obraz sytuacji. Z tego wynika naturalne pytanie: w jakich instalacjach ten test jest obowiązkowy, a w jakich trzeba go interpretować ostrożniej?
Kiedy wynik jest obowiązkowy, a kiedy trzeba go czytać ostrożniej
Najprościej: badanie pętli zwarcia jest szczególnie ważne tam, gdzie ochrona opiera się na samoczynnym wyłączeniu zasilania. W obwodach końcowych w układach TN pozwala sprawdzić, czy zabezpieczenie nadprądowe wyłączy uszkodzony obwód w wymaganym czasie. W układzie TT temat jest bardziej złożony, bo duże znaczenie ma także rezystancja uziomu i dobór RCD.
W układzie IT nie wolno bezrefleksyjnie przenosić wniosków z instalacji TN. Po pierwszym zwarciu zachowanie sieci jest inne, a w instalacjach PV albo przemysłowych procedura pomiarowa zależy od tego, jak układ zmienia się po uszkodzeniu i jaki tor powrotny faktycznie bierze udział w zwarciu. Właśnie dlatego w takich obiektach patrzę nie tylko na sam wynik, ale też na topologię sieci i dokumentację zabezpieczeń.
| Układ sieci | Na co patrzę przede wszystkim | Co bywa pułapką |
|---|---|---|
| TN | Impedancja pętli i czas zadziałania zabezpieczenia nadprądowego. | Założenie, że każdy wynik poniżej „jakiejś” ogólnej wartości jest dobry, bez sprawdzenia charakterystyki wyłącznika. |
| TT | RCD, uziemienie i rzeczywisty tor prądu uszkodzeniowego. | Ocenianie wyłącznie Zs, bez odniesienia do uziomu i różnicówki. |
| IT | To, jak sieć zachowuje się po pierwszym zwarciu i gdzie zamyka się prąd uszkodzeniowy. | Przyjęcie zasady „jak w TN”, mimo że to inny model pracy sieci. |
Jeśli wyłączenie realizuje RCD o prądzie znamionowym do 500 mA, samo badanie pętli bywa formalnie mniej istotne, ale diagnostycznie nadal ma sens. Ja traktuję je wtedy jako narzędzie oceny stanu obwodu, a nie jedyny dowód skuteczności ochrony. To prowadzi już prosto do praktyki: jak taki test wykonać, żeby wynik był wiarygodny i dał się obronić w protokole.
Jak wykonać pomiar krok po kroku
W terenie zaczynam od prostych rzeczy, bo one najczęściej decydują o jakości wyniku. Najpierw identyfikuję układ sieci, rodzaj zabezpieczenia i miejsce, w którym wynik ma być oceniany. Potem sprawdzam, czy obwód jest zasilany, czy połączenia ochronne są ciągłe i czy wybrany tryb miernika pasuje do badanej instalacji.
- Ustalam układ sieci i charakter zabezpieczenia. Bez tego nie da się sensownie ocenić wyniku.
- Wybieram punkt pomiarowy. Najczęściej badam najbardziej oddalony punkt obwodu, bo tam impedancja jest zwykle najwyższa.
- Dobieram tryb pomiaru. W obwodach z RCD wybieram tryb bezwyzwalający, jeśli miernik go oferuje.
- Podłączam miernik właściwym adapterem lub przewodami. W gniazdach jednofazowych i trójfazowych używam akcesoriów dopasowanych do złącza, bo luźny kontakt psuje wynik szybciej, niż się wydaje.
- Uruchamiam test i odczytuję Zs, spodziewany prąd zwarciowy, napięcie oraz ewentualnie składowe R i X.
- Zapisuję wynik razem z punktem pomiaru, typem zabezpieczenia i warunkami wykonania próby.
W obwodach odbiorczych z klasycznym napięciem 230/400 V zwykle wystarcza miernik wielofunkcyjny, ale w rozdzielniach i punktach z bardzo małą impedancją lepszy bywa silnoprądowy przyrząd z pomiarem czteroprzewodowym. Taka metoda ogranicza wpływ przewodów pomiarowych na rezultat i jest po prostu bliższa rzeczywistemu zachowaniu instalacji. Po wykonaniu testu najważniejsze staje się nie samo „mam wynik”, tylko to, jak go ocenić względem zabezpieczenia i napięcia w punkcie pomiaru.
Jak ocenić wynik bez zgadywania
Podstawowa zależność jest prosta: zabezpieczenie zadziała skutecznie wtedy, gdy impedancja pętli jest dostatecznie mała, aby prąd zwarciowy osiągnął wartość wyłączającą. W praktyce porównuję zmierzone Zs z wartością dopuszczalną wyliczoną z zależności Zs ≤ U0 / Ia. U0 to napięcie względem ziemi, a Ia to prąd wyłączający wynikający z charakterystyki zabezpieczenia.Przykład jest prosty: jeżeli U0 wynosi 230 V, a prąd wyłączający przyjęty do obliczeń to 160 A, to maksymalna dopuszczalna impedancja wynosi 1,4375 Ω. Jeśli zmierzona wartość jest niższa, warunek ochrony jest spełniony. Jeśli jest wyższa, nie zamykam sprawy na poziomie „niby działa”. Szukam przyczyny: przewodów, zacisków, długości linii, słabego połączenia ochronnego albo zbyt małego przekroju toru powrotnego.
| Odczyt | Co zwykle oznacza | Co sprawdzam dalej |
|---|---|---|
| Zs niższa od dopuszczalnej | Warunek samoczynnego wyłączenia jest spełniony. | Dokumentuję punkt pomiaru i zostawiam wynik w protokole. |
| Zs wyższa od dopuszczalnej | Prąd zwarciowy może być zbyt mały. | Kontroluję zaciski, połączenia, przekrój przewodów i dobór zabezpieczenia. |
| Ik niższy niż oczekiwany | Możliwy spadek napięcia, błędny tryb pomiaru albo słaby styk. | Powtarzam test w stabilniejszych warunkach i weryfikuję punkt podłączenia. |
| Odczyt wyższy w trybie bezwyzwalającym RCD | Możliwy wpływ samego algorytmu testu, a nie rzeczywista zmiana obwodu. | Porównuję wynik z dokumentacją miernika i nie mieszam go bezpośrednio z pełną impedancją obwodu. |
Jest jeszcze jedna rzecz, którą często pomija się w pośpiechu: jeśli napięcie w badanym punkcie jest trwale obniżone, do oceny prądu zwarciowego trzeba przyjąć napięcie faktycznie zmierzone, a nie wyłącznie znamionowe. W słabiej zasilanych sieciach różnica potrafi przesądzić o wyniku. To właśnie dlatego na etapie interpretacji liczy się nie tylko matematyka, ale też zdrowy rozsądek i znajomość typowych błędów pomiarowych.
Najczęstsze błędy, które psują wynik
Najczęściej widzę nie problem z samą metodą, ale z niedopasowaniem przyrządu lub procedury do instalacji. Jeden niepozorny szczegół potrafi przesunąć wynik o tyle, że ktoś uzna obwód za poprawny albo odwrotnie - niepotrzebnie zacznie szukać awarii tam, gdzie jej nie ma.
- Użycie miernika mierzącego wyłącznie rezystancję tam, gdzie składowa reaktancyjna ma już znaczenie.
- Pomiar bez trybu bezwyzwalającego w obwodzie z RCD, przez co wynik jest zafałszowany albo zabezpieczenie odłącza obwód.
- Ocenianie wyniku wyłącznie względem napięcia znamionowego, mimo że na obiekcie napięcie jest trwałe niższe.
- Badanie w złym punkcie obwodu, zwykle zbyt blisko rozdzielnicy, zamiast w najbardziej oddalonym miejscu.
- Luźny styk adaptera, utlenione zaciski albo źle dobrane przewody pomiarowe.
- Brak rozróżnienia między instalacją odbiorczą a układem przemysłowym, gdzie warunki pomiaru są po prostu inne.
W praktyce najwięcej poprawiam właśnie na tych drobiazgach. Jeśli wynik jest „na granicy”, nie traktuję go jako sukcesu, tylko jako sygnał ostrzegawczy. Wtedy wracam do połączeń, sprawdzam tor ochronny i dopiero potem zamykam sprawę. To szczególnie ważne przy instalacjach, w których energia jest produkowana lokalnie, a nie tylko pobierana z sieci.
Co zmienia fotowoltaika, rozdzielnie i sieci IT

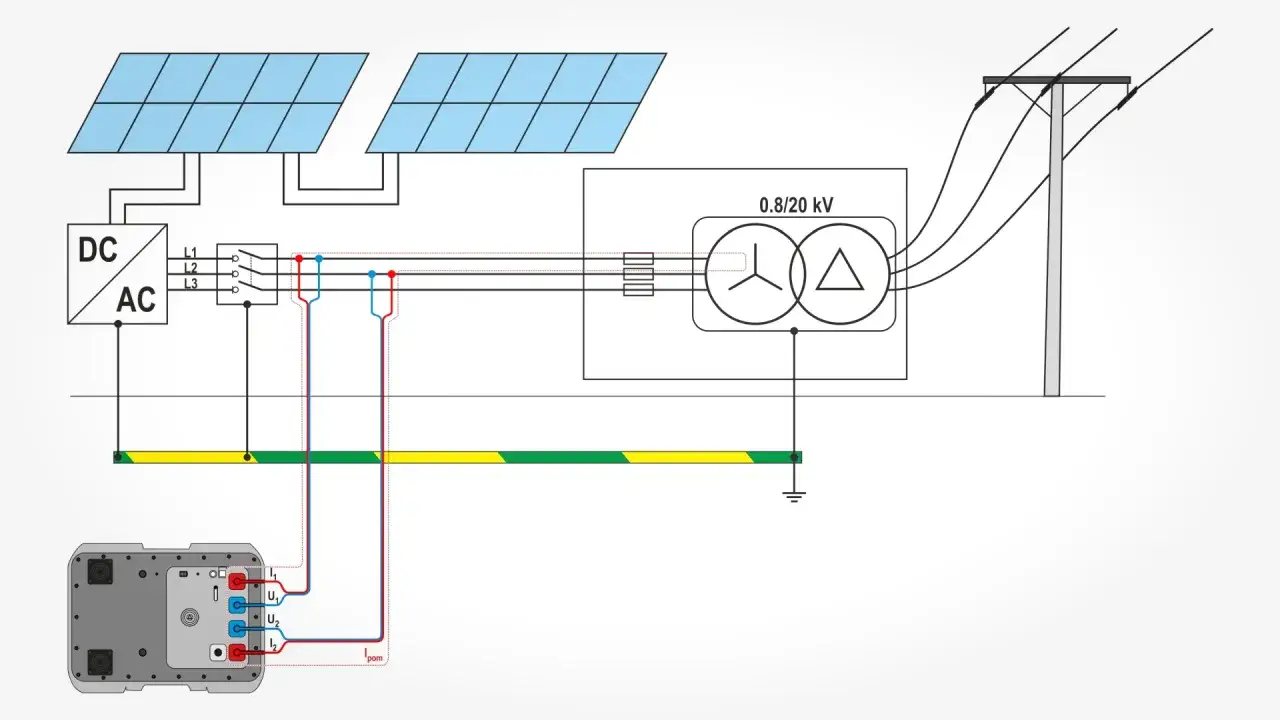

W instalacjach fotowoltaicznych i w dużych układach przemysłowych pętla zwarcia przestaje być prostym „sprawdzeniem gniazdka”. W sieciach IT, które są spotykane w części obiektów PV, pierwsze zwarcie nie zachowuje się jak klasyczne uszkodzenie w układzie TN. To oznacza, że interpretacja wyniku zależy od tego, jak sieć pracuje po uszkodzeniu i gdzie dokładnie zamyka się tor prądu.
W rozdzielniach i stacjach transformatorowych wchodzą do gry bardzo małe wartości impedancji, często miliomowe. Tam zwykły miernik może nie wystarczyć, bo błąd wynikający z przewodów pomiarowych staje się zbyt duży. Dlatego używa się przyrządów silnoprądowych, często z metodą czteroprzewodową, która ogranicza wpływ przewodów i daje bardziej wiarygodny wynik.
| Obiekt | Na co zwracam uwagę | Dlaczego to ważne |
|---|---|---|
| Instalacja domowa | RCD, gniazda końcowe, najdalszy punkt obwodu. | Tu zwykle najłatwiej ocenić skuteczność ochrony bez dodatkowych komplikacji. |
| Rozdzielnia | Bardzo niskie Zs i wpływ przewodów pomiarowych. | Tu potrzebna jest większa dokładność i odpowiedni typ miernika. |
| Instalacja PV | Układ IT, napięcia pracy i zachowanie po pierwszym zwarciu. | Wynik trzeba interpretować w kontekście całego systemu, a nie tylko lokalnego punktu pomiaru. |
Jeżeli miałbym wskazać jedną rzecz, która najbardziej pomaga w takich obiektach, to byłaby nią dokładna dokumentacja stanu sieci w chwili pomiaru. W PV i w większych systemach energetycznych nie wystarczy zapisać liczby z miernika. Trzeba jeszcze wiedzieć, w jakim układzie pracowała sieć, jaki tryb wybrano i czy wynik dotyczy realnej impedancji, czy trybu bezwyzwalającego. To zamyka temat technicznie i bardzo ułatwia późniejszą kontrolę protokołu.
Co zyskujesz, gdy wynik jest dobrze opisany
Dobry protokół to nie archiwalny obowiązek, tylko narzędzie do podejmowania decyzji. Jeśli zapisuję nie tylko sam wynik, ale też punkt pomiaru, typ zabezpieczenia, napięcie, układ sieci i tryb testu, to za pół roku nie muszę zgadywać, co właściwie zostało sprawdzone. To oszczędza czas, zmniejsza liczbę sporów i pozwala szybko wyłapać instalacje, które zbliżają się do granicy bezpieczeństwa.
Ja traktuję taki test jako połączenie trzech rzeczy: diagnostyki, oceny ochrony przeciwporażeniowej i kontroli jakości wykonania instalacji. Jeśli którykolwiek z tych elementów jest słaby, wynik traci wartość. Jeśli wszystkie są opisane rzetelnie, pętla zwarcia przestaje być abstrakcyjnym parametrem, a staje się bardzo praktycznym wskaźnikiem stanu całego obwodu.
Najlepszy efekt daje więc nie samo zmierzenie Zs, ale świadome zestawienie wyniku z układem sieci, charakterystyką zabezpieczenia i rzeczywistymi warunkami pracy obiektu. Właśnie wtedy ten test robi to, do czego został stworzony: pokazuje, czy instalacja odłączy się wtedy, kiedy będzie to naprawdę potrzebne.
