W praktyce dioda Schottky jest jednym z tych elementów, które potrafią od razu poprawić sprawność prostego układu zasilania, zabezpieczenia przed odwrotną polaryzacją albo toru bypass w fotowoltaice. Jej przewaga wynika z budowy barierowej metal-półprzewodnik: ma niski spadek napięcia i bardzo szybkie przełączanie, ale trzeba liczyć się z większym prądem wstecznym i większą wrażliwością na temperaturę. Poniżej rozkładam to na czynniki pierwsze i pokazuję, kiedy ten typ diody ma sens, a kiedy lepiej wybrać inne rozwiązanie.
Najkrócej: mniej strat, szybsza praca, ale większa uwaga na temperaturę
- Schottky przewodzi przy niższym spadku napięcia niż klasyczna dioda krzemowa, więc zwykle mniej grzeje układ.
- Ma praktycznie znikomy ładunek odzysku, dlatego dobrze znosi szybkie przełączanie i wyższe częstotliwości.
- Jej słabszą stroną jest większy prąd wsteczny, który rośnie wraz z temperaturą.
- W fotowoltaice sprawdza się szczególnie jako dioda bypass, chroniąca przed hot spotami przy zacienieniu.
- Przy większych prądach i wyższych napięciach czasem lepsze są rozwiązania aktywne albo SiC.
Jak działa i dlaczego przełącza się tak szybko
W zwykłej diodzie PN przewodzenie zależy od nośników mniejszościowych, które trzeba najpierw „usunąć” z obszaru złącza. W elemencie Schottky’ego sytuacja jest prostsza: przewodzenie zachodzi na granicy metal-półprzewodnik, więc nie ma klasycznego magazynowania ładunku, a tym samym nie ma też typowego ogona odzysku po przełączeniu. To właśnie dlatego ten element tak dobrze odnajduje się w układach, gdzie liczy się szybka reakcja i małe straty przełączania.

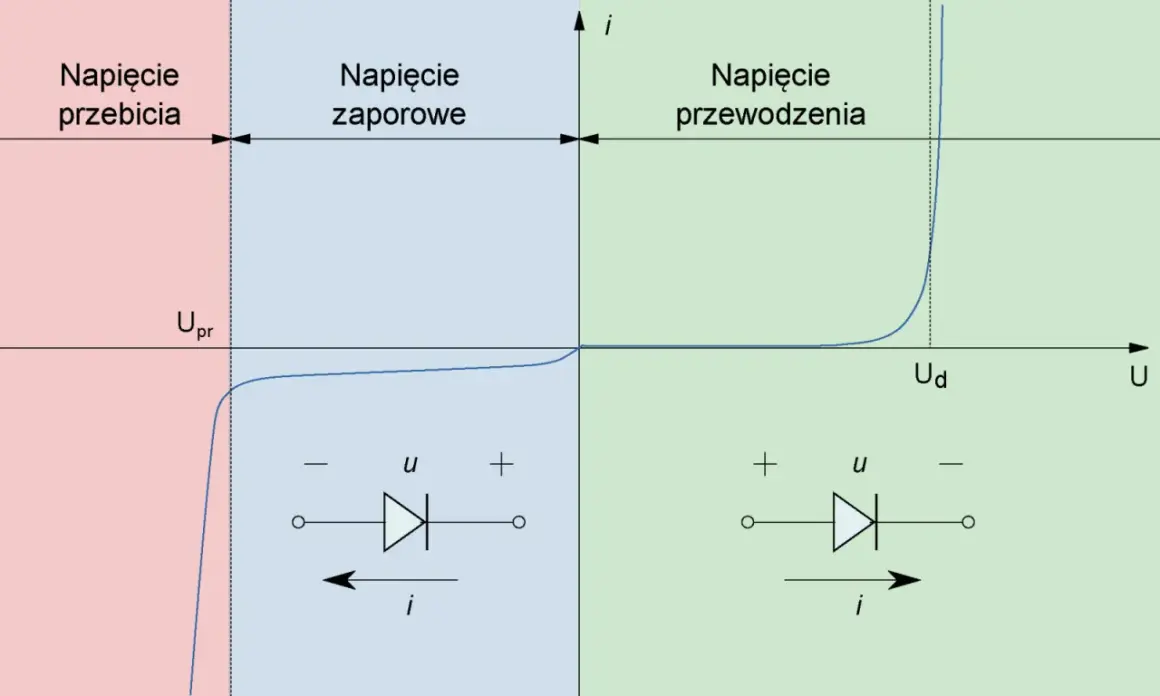

W praktyce oznacza to niższy spadek napięcia w kierunku przewodzenia, często rzędu około 0,2-0,5 V zależnie od prądu, temperatury i konkretnego modelu. Przy zwykłej diodzie krzemowej ten spadek bywa bliżej 0,6-0,8 V, więc różnica przy większym prądzie robi się bardzo odczuwalna. Jeśli przez diodę płynie 10 A, to 0,2 V różnicy oznacza już 2 W mniej strat; w małej obudowie to nie jest detal, tylko realna temperatura.
Z mojego punktu widzenia to element, który świetnie pokazuje kompromis między sprawnością a odpornością. Im bardziej chcesz obniżyć spadek napięcia, tym uważniej musisz pilnować upływności, pojemności i temperatury. I właśnie dlatego dalej warto zejść do parametrów katalogowych, zamiast ufać samej nazwie technologii.
Parametry, które naprawdę decydują o wyborze
Przy Schottky nie wygrywa ten model, który brzmi najlepiej w opisie marketingowym, tylko ten, który pasuje do napięcia, prądu i temperatury w realnym układzie. Ja patrzę przede wszystkim na cztery rzeczy: spadek napięcia, prąd wsteczny, napięcie blokowania i zachowanie termiczne. Dopiero na końcu sprawdzam obudowę, bo bez dobrego bilansu cieplnego nawet niezły parametr elektryczny przestaje mieć znaczenie.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| VF | Spadek napięcia w przewodzeniu | Bezpośrednio wpływa na straty mocy: P = V × I |
| IR | Prąd wsteczny | Rośnie z temperaturą i może zwiększać straty oraz ryzyko przegrzania |
| VRRM | Maksymalne napięcie wsteczne | Musi mieć zapas względem realnych pików i warunków pracy |
| Cd | Pojemność złącza | Liczy się w szybkich przetwornicach i przy wyższych częstotliwościach |
| IF / IFSM | Prąd średni i udarowy | Ważne przy rozruchu, zwarciu chwilowym i w bypassie PV |
| Rth i obudowa | Droga odprowadzenia ciepła | Może przesądzić o trwałości bardziej niż sam VF |
Spadek napięcia, który realnie obniża straty
To najprostszy parametr do policzenia i jednocześnie najczęściej nadużywany. Gdy widzę w projekcie Schottky, od razu liczę moc na diodzie w najgorszym punkcie pracy. Przy 10 A i 0,4 V to około 4 W, a przy 0,6 V już 6 W. Różnica 2 W w małym zasilaczu albo puszce przy panelu PV może być różnicą między stabilną pracą a niepotrzebnym grzaniem.
Prąd wsteczny, którego nie wolno ignorować
To właśnie tutaj wiele osób popełnia błąd: patrzy na niski spadek napięcia, a pomija upływność. W Schottky prąd wsteczny jest naturalnie większy niż w klasycznej diodzie PN i potrafi wyraźnie rosnąć wraz z temperaturą. W zamkniętej obudowie, w rozdzielni albo w puszce przy panelu fotowoltaicznym ta cecha przestaje być akademicka. Jeśli urządzenie ma pracować gorąco, trzeba sprawdzić parametry dla najwyższej temperatury złącza, a nie tylko dla 25°C.
Przeczytaj również: Reaktancja - opór bierny w AC. Jak liczyć i dlaczego to ważne?
Napięcie wsteczne, pojemność i obudowa
Schottky lubi szybkie układy, ale nie jest uniwersalna. Krzemowe wersje tej technologii w praktyce najczęściej spotyka się w niższych i średnich napięciach; przy wyższych zakresach lepiej sprawdzają się odmiany SiC, które sięgają dużo dalej i mają wyraźnie lepsze zachowanie przy dużym napięciu blokowania. W szybkich przetwornicach ważna jest też pojemność złącza, bo niska pojemność to mniejsze obciążenie przy przełączaniu, ale często nie dostaje się jej za darmo - trzeba wtedy bardziej uważać na kompromis między VF, IR i Cd.
W praktyce ten zestaw parametrów decyduje o tym, czy element będzie oszczędzał energię, czy tylko wyglądał dobrze na papierze. Z tego miejsca naturalnie przechodzimy do tego, gdzie faktycznie warto go użyć.
Gdzie ten element daje największy zysk
Najlepiej działa tam, gdzie prąd płynie często, napięcia są umiarkowane, a każda dziesiąta volta ma znaczenie. W takich układach korzyść z niższego spadku napięcia i szybkiego przełączania jest natychmiastowa. Właśnie dlatego ten typ diody trafia do prostowników, zabezpieczeń wejścia, przetwornic i instalacji fotowoltaicznych.
| Zastosowanie | Dlaczego Schottky pasuje | Na co uważać |
|---|---|---|
| Zabezpieczenie przed odwrotną polaryzacją | Niski spadek napięcia ogranicza straty na wejściu | Na wyjściu zawsze zostaje pewien „koszt” napięciowy |
| Układy OR-ing | Odseparowuje źródła zasilania bez dużego opóźnienia | Przy dużych prądach rośnie problem nagrzewania |
| Przetwornice boost i buck-boost | Pomaga ograniczyć straty prostowania i poprawia sprawność | Wysoka częstotliwość wymaga uwagi na pojemność i temperaturę |
| Fotowoltaika, dioda bypass | Chroni przed hot spotami przy zacienieniu części ogniw | W puszce przy module bywa gorąco, więc trzeba mocno pilnować deratingu |
| Układy szybkie i niskonapięciowe | Mały ładunek odzysku poprawia zachowanie przy przełączaniu | Nie każda mała pojemność idzie w parze z niską upływnością |
W fotowoltaice ten temat jest szczególnie ważny. Gdy część modułu jest zacieniona, bypass odprowadza prąd bokiem i ogranicza ryzyko lokalnego przegrzania ogniw. Bez tego układ nie tylko traci produkcję, ale może wejść w obszar trwałych uszkodzeń. W praktyce właśnie dlatego w puszkach przy panelach stosuje się rozwiązania projektowane pod wysoką temperaturę i długotrwały prąd, a nie zwykłe elementy „na oko”.
W elektronice użytkowej korzystam z niego najczęściej tam, gdzie trzeba oszczędzić miejsce i uprościć układ, a przy tym nie zabić sprawności na wejściu. To jednak nie znaczy, że zawsze jest najlepszy. Czasem lepsze będzie rozwiązanie klasyczne, a czasem bardziej nowoczesne, aktywne.
Schottky, zwykła dioda krzemowa czy SiC
Jeśli patrzeć wyłącznie na spadek napięcia, Schottky zwykle wygrywa. Jeśli patrzeć wyłącznie na odporność napięciową i upływność, klasyczna dioda PN często wypada bezpieczniej. A jeśli projekt ma pracować przy wyższym napięciu, większej temperaturze lub w układzie dużej mocy, na stole pojawia się jeszcze SiC, czyli wersja z węglika krzemu.
| Technologia | Mocne strony | Słabsze strony | Kiedy ma sens |
|---|---|---|---|
| Krzemowa PN | Niska cena, dobra odporność na upływność, szeroka dostępność | Wyższy spadek napięcia i odzysk ładunku przy przełączaniu | Proste, tanie układy, gdzie sprawność nie jest krytyczna |
| Schottky na krzemie | Niski VF, bardzo szybka praca, małe straty przełączania | Większy prąd wsteczny i ograniczenia napięciowe | Niskonapięciowe zasilanie, OR-ing, bypass, przetwornice |
| Schottky SiC | Brak klasycznego odzysku ładunku, wysoka odporność napięciowa, dobra praca w temperaturze | Wyższy koszt, nadal trzeba pilnować strat upływu | Wyższe napięcia, falowniki, PFC, UPS, energetyka |
| Aktywny ideal diode na MOSFET | Bardzo małe straty przy dużym prądzie | Większa złożoność i koszt sterowania | Gdy liczy się każda dziesiąta volta przy dużym obciążeniu |
W praktyce krzemowe Schottky są najrozsądniejsze tam, gdzie napięcie nie jest wysokie, a straty przewodzenia trzeba ograniczyć natychmiast. Przy wyższych napięciach materiał krzemowy zaczyna być ograniczeniem samym w sobie, dlatego SiC coraz częściej przejmuje zastosowania energetyczne. To dobry moment, żeby przejść od porównania technologii do zasad doboru w realnym projekcie.
Jak dobrać i zamontować, żeby nie stracić zysków
Najczęstszy błąd widzę wtedy, gdy ktoś wybiera element wyłącznie po najniższym spadku napięcia z tabeli. To za mało. Ja zawsze układam dobór w czterech krokach: najpierw napięcie, potem prąd, potem temperatura, a dopiero na końcu obudowa i cena. Taki porządek szybko pokazuje, czy projekt w ogóle ma szansę działać stabilnie.
- Sprawdź margines napięcia wstecznego. Wybieraj element z zapasem, a nie „na styk”, bo w realnym układzie pojawiają się przepięcia, tolerancje zasilania i skoki temperatury.
- Policz straty przewodzenia. Użyj prostego wzoru P = VF × I. Przy 8 A i 0,35 V masz około 2,8 W, przy 12 A i 0,35 V już 4,2 W.
- Dodaj straty od upływności. To szczególnie ważne przy wysokiej temperaturze pracy, bo IR potrafi urosnąć szybciej, niż sugeruje karta katalogowa w 25°C.
- Oceń warunki chłodzenia. Nawet dobra dioda nie uratuje układu, jeśli obudowa ma zły kontakt termiczny z PCB albo siedzi w zamkniętej, gorącej puszce.
- Uwzględnij częstotliwość przełączania. W szybkich przetwornicach pojemność złącza potrafi dołożyć zauważalne straty, mimo że sam VF wygląda atrakcyjnie.
- Nie zakładaj, że niższy VF zawsze oznacza lepszy wybór.
- Nie licz strat tylko dla 25°C, jeśli układ ma pracować w pełnym słońcu albo w zamkniętej obudowie.
- Nie pomijaj pojemności złącza, jeśli pracujesz na wyższej częstotliwości.
- Nie montuj elementu „na styk” termicznie, bo wysoka upływność potrafi uruchomić spiralę grzania.
To właśnie te proste kontrole najczęściej decydują, czy Schottky naprawdę poprawi sprawność, czy tylko przesunie problem z napięcia na temperaturę. I tu dochodzimy do najpraktyczniejszej części: co zapamiętać przed wyborem elementu do własnego projektu.
Co sprawdzam przed użyciem w zasilaczu albo instalacji PV
Jeśli mam zamknąć temat w kilku rzeczach, to najpierw sprawdzam, czy projekt potrzebuje niskiego spadku napięcia bardziej niż niskiej upływności. Potem weryfikuję, czy temperatura pracy nie zje korzyści z katalogu. Dopiero na końcu decyduję, czy wybrać klasyczny element Schottky, wersję SiC, czy jednak aktywne prostowanie na MOSFET.
W układach niskonapięciowych i średnioprądowych Schottky zwykle daje szybki, odczuwalny zysk. W fotowoltaice dobrze sprawdza się jako bypass, bo chroni przed skutkami zacienienia i pomaga utrzymać stabilność całego stringu. Gdy jednak napięcie rośnie, a temperatura robi się naprawdę wysoka, trzeba patrzeć na technologię bardziej krytycznie i nie przywiązywać się do samej etykiety.
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: dobieraj ten element do strat i temperatury, a nie do samego opisu z katalogu. To najkrótsza droga do układu, który działa sprawnie, bez niepotrzebnego grzania i bez przykrych niespodzianek po kilku godzinach pracy.
