Wybór odpowiedniego miejsca na rozdzielnicę elektryczną w domu jednorodzinnym to decyzja, która ma fundamentalne znaczenie dla bezpieczeństwa wszystkich domowników oraz dla prawidłowego funkcjonowania całej instalacji. To właśnie w tym punkcie skupia się "serce" elektryczne domu, dlatego jego lokalizacja musi być przemyślana, zgodna z przepisami i praktyczna na lata. Zaniedbanie tego aspektu może prowadzić do poważnych konsekwencji, od utrudnionego dostępu po realne zagrożenie pożarowe.
Wybór miejsca na rozdzielnicę to fundament bezpieczeństwa i wygody
Jako instalator z wieloletnim doświadczeniem, wiem doskonale, że rozdzielnica elektryczna to nie tylko skrzynka z bezpiecznikami. To centrum zarządzania energią w całym domu, kluczowy element, od którego zależy bezpieczeństwo i komfort życia. Niewłaściwe umiejscowienie tego elementu może skutkować nie tylko problemami z estetyką wnętrza, ale przede wszystkim stwarzać realne zagrożenia dla bezpieczeństwa domowników. Dlatego tak ważne jest, aby podejść do tej kwestii z należytą starannością i wiedzą.
Bezpieczeństwo domowników jako absolutny priorytet
Najważniejszym aspektem przy wyborze lokalizacji dla rozdzielnicy jest bezwzględne bezpieczeństwo. Wyobraźmy sobie sytuację awaryjną nagłe spięcie, iskrzenie, a nawet pożar. Jeśli rozdzielnica znajduje się w miejscu łatwo dostępnym, wykonanym z materiałów niepalnych, mamy szansę szybko zareagować, odcinając zasilanie i minimalizując szkody. Natomiast umieszczenie jej w pobliżu materiałów łatwopalnych, w wilgotnym pomieszczeniu lub w miejscu trudno dostępnym, znacząco zwiększa ryzyko rozwoju pożaru, porażenia prądem przy próbie interwencji, a także utrudnia ekipom ratunkowym szybkie dotarcie do źródła problemu. Bezpieczeństwo musi być zawsze na pierwszym miejscu.
Wygoda użytkowania i dostęp serwisowy o tym zapomnisz, dopóki nie będzie za późno
Często zapominamy, że do rozdzielnicy będziemy mieli dostęp wielokrotnie w ciągu roku, a nawet miesiąca choćby po to, by zresetować bezpiecznik po zadziałaniu. Kluczowa jest więc łatwość dostępu. Przepisy i dobre praktyki mówią o zapewnieniu około metra wolnej przestrzeni manewrowej przed rozdzielnicą. To nie tylko ułatwia obsługę, ale przede wszystkim jest niezbędne dla elektryka podczas prac serwisowych czy diagnostyki. Trudno dostępne miejsce oznacza frustrację dla Ciebie i potencjalnie wyższe koszty dla fachowca, który będzie musiał się do niej dostać. Pomyśl o tym jak o dostępie do serca Twojego domu musi być swobodny i nieograniczony.
Wpływ lokalizacji na estetykę i aranżację wnętrza
Nie oszukujmy się, rozdzielnica elektryczna rzadko kiedy jest elementem, który chcielibyśmy eksponować w salonie. Choć jej funkcjonalność jest nieoceniona, jej wygląd często kłóci się z przemyślaną aranżacją wnętrza. Dlatego tak ważne jest, aby znaleźć miejsce, gdzie będzie ona możliwie jak najmniej widoczna, na przykład w wiatrołapie, korytarzu, garażu czy specjalnym pomieszczeniu technicznym. Jeśli jednak musi być umieszczona w bardziej reprezentacyjnej części domu, warto pomyśleć o estetycznych obudowach lub dyskretnym wkomponowaniu jej w zabudowę meblową, pamiętając jednocześnie o zapewnieniu odpowiedniej wentylacji i dostępu.
Przepisy i normy: co musisz wiedzieć o lokalizacji rozdzielnicy
Kwestia umiejscowienia rozdzielnicy elektrycznej nie jest pozostawiona przypadkowi. Obowiązują nas konkretne przepisy i normy, które mają na celu zapewnienie bezpieczeństwa użytkowania instalacji. W Polsce kluczowe dokumenty to Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz powszechnie stosowana norma PN-HD 60364. Choć te regulacje nie wskazują jednoznacznie, że rozdzielnica musi znaleźć się w konkretnym pomieszczeniu, to precyzują warunki, które to miejsce musi spełniać.
Warunki techniczne dla budynków: co musisz wiedzieć?
Rozporządzenie Ministra Infrastruktury i norma PN-HD 60364 nakładają na nas szereg wymogów dotyczących miejsca montażu rozdzielnicy. Przede wszystkim, musi to być pomieszczenie:
- Suche: Wilgoć jest śmiertelnym wrogiem instalacji elektrycznej. Zapobiega to korozji elementów i ryzyku porażenia prądem.
- Łatwo dostępne: Dostęp do rozdzielnicy powinien być nieograniczony, aby umożliwić szybką interwencję w razie awarii lub konieczność wykonania prac konserwacyjnych.
- Niepalne: Otoczenie rozdzielnicy powinno być wykonane z materiałów niepalnych, co minimalizuje ryzyko rozprzestrzenienia się ognia w przypadku awarii.
- O odpowiedniej temperaturze: Zazwyczaj producenci rozdzielnic podają dopuszczalny zakres temperatur pracy, który dla większości wynosi od -5°C do +40°C. Ekstremalne temperatury mogą negatywnie wpływać na działanie aparatury zabezpieczającej.
- Z zapewnioną przestrzenią manewrową: Niezbędne jest zapewnienie około 1 metra wolnej przestrzeni przed rozdzielnicą. Pozwala to na swobodne otwieranie drzwi, dostęp do bezpieczników i aparatury oraz komfortową pracę elektryka.
Te warunki są absolutnie kluczowe dla zapewnienia bezpieczeństwa i prawidłowego działania instalacji elektrycznej.

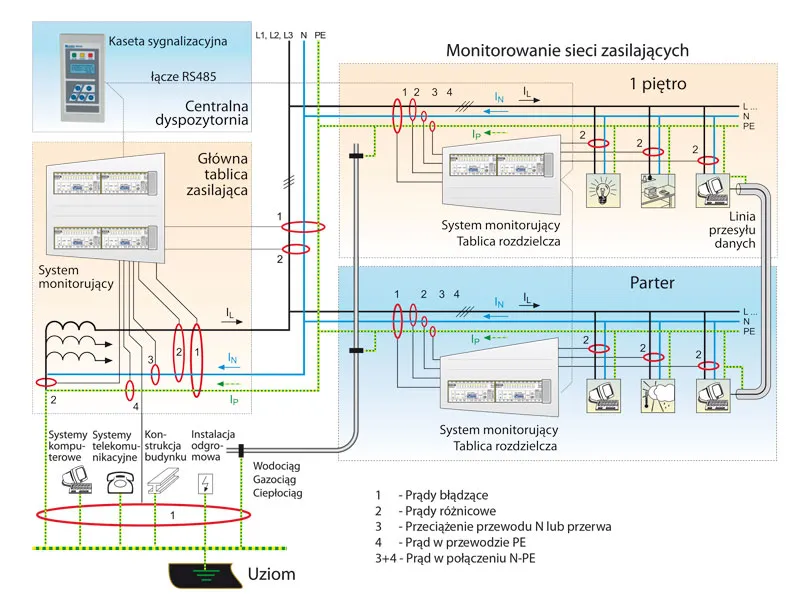

Norma PN-HD 60364: Twoja biblia bezpiecznej instalacji
Norma PN-HD 60364 to zbiór szczegółowych wytycznych i dobrych praktyk, które stanowią podstawę bezpiecznego projektowania i wykonania instalacji elektrycznych. Jest ona nieustannie aktualizowana, aby odpowiadać na nowe wyzwania technologiczne i zapewnić najwyższy poziom bezpieczeństwa. Stosowanie się do jej zapisów, w tym tych dotyczących lokalizacji rozdzielnic, gwarantuje, że instalacja będzie nie tylko zgodna z prawem, ale przede wszystkim bezpieczna dla użytkowników i odporna na awarie. To dokument, który każdy elektryk traktuje z najwyższym szacunkiem.
Najlepsze miejsca na rozdzielnicę w domu: analiza popularnych opcji
Wybór konkretnego pomieszczenia na rozdzielnicę elektryczną w domu jednorodzinnym zależy od wielu czynników, takich jak układ budynku, jego wielkość, a także indywidualne preferencje inwestora. Istnieje jednak kilka lokalizacji, które cieszą się szczególną popularnością i są często rekomendowane przez fachowców. Przyjrzyjmy się im bliżej, analizując ich mocne i słabe strony.
Wiatrołap lub korytarz: zalety i wady "klasycznego" rozwiązania
Zalety: Wiatrołap lub główny korytarz to bardzo często wybierane miejsca na rozdzielnicę. Ich główną zaletą jest łatwy dostęp zaraz po wejściu do domu, co jest wygodne zarówno dla domowników, jak i dla elektryka przeprowadzającego inspekcję. Często te pomieszczenia są neutralne aranżacyjnie, co ułatwia ukrycie rozdzielnicy.
Wady: W mniejszych domach wiatrołap może być bardzo ciasny, co utrudnia zapewnienie wymaganej przestrzeni manewrowej. Dodatkowo, jeśli rozdzielnica jest umieszczona w widocznym miejscu, może wpływać na estetykę wnętrza, jeśli nie zostanie odpowiednio zamaskowana.
Garaż: czy to idealne miejsce dla serca Twojej instalacji?
Zalety: Garaż to kolejna popularna i często bardzo dobra lokalizacja. Zazwyczaj jest to pomieszczenie o sporym metrażu, co ułatwia zapewnienie odpowiedniej przestrzeni wokół rozdzielnicy. Co więcej, w garażu łatwiej jest ukryć skrzynkę, a także zaplanować miejsce na dodatkowe zabezpieczenia, na przykład pod przyszłą ładowarkę do samochodu elektrycznego.
Wady: Garaże, zwłaszcza nieogrzewane, mogą charakteryzować się większymi wahaniami temperatury i wilgotności. Należy więc upewnić się, że wybrana rozdzielnica ma odpowiednią klasę szczelności i jest zamontowana w miejscu nienarażonym na bezpośrednie działanie czynników atmosferycznych czy wilgoci. Konieczne może być zastosowanie specjalnych, bardziej odpornych obudów.
Pomieszczenie techniczne lub kotłownia: jak połączyć wygodę z bezpieczeństwem?
Zalety: Wydzielone pomieszczenie techniczne lub kotłownia to idealne miejsce do zgromadzenia wszystkich instalacji, w tym elektrycznej. Pozwala to na utrzymanie porządku i łatwy dostęp dla serwisantów. Taka lokalizacja zapewnia również, że rozdzielnica nie będzie przeszkadzać w codziennym życiu domowników.
Wady: Należy jednak pamiętać o kontroli warunków panujących w takich pomieszczeniach. Kotłownie, zwłaszcza te z tradycyjnymi piecami, mogą generować ciepło lub pył, a niektóre pomieszczenia techniczne mogą być narażone na podwyższoną wilgotność. Kluczowe jest zapewnienie odpowiedniej wentylacji i monitorowanie tych parametrów.
Piwnica: tradycja kontra nowoczesne zagrożenia (wilgoć, zalanie)
Zalety: Tradycyjnie piwnice były często wybieranym miejscem na rozdzielnicę, głównie ze względu na możliwość jej łatwego ukrycia i dostępność z poziomu parteru.
Wady: Niestety, piwnice to również miejsca najbardziej narażone na wilgoć, a nawet zalanie. Zgodnie z wymogami technicznymi, rozdzielnica musi być zamontowana w miejscu suchym. Dlatego, choć piwnica może wydawać się kuszącą opcją, jest to lokalizacja ryzykowna i coraz rzadziej polecana, chyba że mamy pewność co do jej idealnej suchości i zabezpieczenia przed zalaniem.
Miejsca, których należy unikać przy montażu rozdzielnicy
Podobnie jak istnieją miejsca idealne do montażu rozdzielnicy, tak samo są takie, których należy bezwzględnie unikać. Zignorowanie tych zaleceń to prosta droga do problemów z bezpieczeństwem i niezgodności z przepisami. Poniżej przedstawiam kilka lokalizacji, które są absolutnie niewskazane.
Łazienka i pralnia: dlaczego wilgoć jest największym wrogiem?
Pomieszczenia takie jak łazienka czy pralnia to miejsca o naturalnie podwyższonej wilgotności. Para wodna obecna w powietrzu może prowadzić do korozji elementów rozdzielnicy, zwarć, a w skrajnych przypadkach nawet do porażenia prądem. Zgodnie z przepisami, rozdzielnica musi być zamontowana w suchym środowisku, dlatego te pomieszczenia są absolutnie wykluczone.
Sypialnia i pokój dziecka: bezpieczeństwo i komfort snu
Choć może się wydawać, że umieszczenie rozdzielnicy w sypialni lub pokoju dziecka jest wygodne, jest to bardzo zły pomysł. Po pierwsze, nawet nowoczesne rozdzielnice mogą generować niewielki hałas podczas pracy aparatury zabezpieczającej, co może zakłócać spokój i komfort snu. Po drugie, choć pole elektromagnetyczne jest w granicach normy, to w miejscach, gdzie spędzamy wiele godzin, lepiej unikać potencjalnych źródeł jego emisji. Przede wszystkim jednak, w przypadku awarii, dostęp do rozdzielnicy w pokoju mieszkalnym może być utrudniony, a ryzyko pożaru w takim miejscu jest niedopuszczalne.
Zabudowa w szafie lub za meblami: pułapka, w którą łatwo wpaść
Montaż rozdzielnicy w zabudowie, na przykład w szafie wnękowej, za regałem czy innymi meblami, to częsty błąd wynikający z chęci ukrycia jej. Niestety, takie rozwiązanie drastycznie utrudnia dostęp serwisowy i wentylację. Brak odpowiedniego przepływu powietrza może prowadzić do przegrzewania się aparatury, co skraca jej żywotność i zwiększa ryzyko awarii. Co gorsza, w sytuacji awaryjnej, dostęp do takiej rozdzielnicy może być na tyle utrudniony, że uniemożliwi szybką interwencję, stwarzając realne zagrożenie.
Rozdzielnica przyszłości: planowanie pod fotowoltaikę i ładowarkę EV
Dzisiejsze domy stają się coraz bardziej "inteligentne" i energooszczędne. Rosnąca popularność instalacji fotowoltaicznych oraz samochodów elektrycznych oznacza, że nasze zapotrzebowanie na energię i potrzebne zabezpieczenia elektryczne stale rośnie. Dlatego planując lokalizację i wielkość rozdzielnicy, musimy myśleć przyszłościowo. To inwestycja, która zaprocentuje w kolejnych latach.

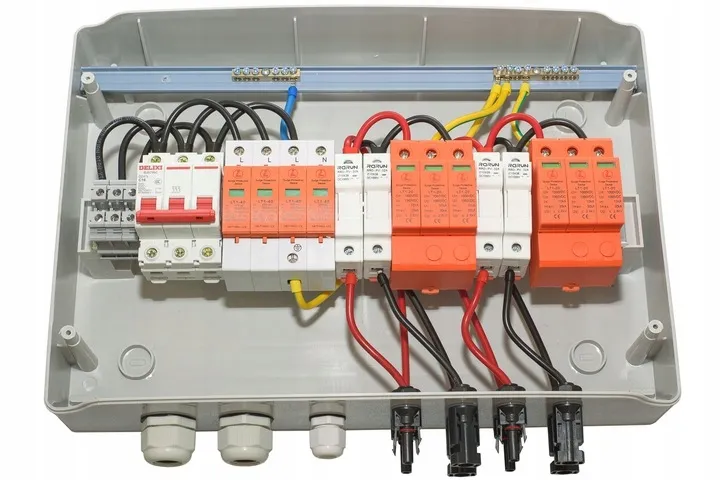

Ile dodatkowego miejsca potrzebujesz na zabezpieczenia od fotowoltaiki?
Instalacja fotowoltaiczna, choć przynosi oszczędności, wymaga dodatkowych zabezpieczeń. Mowa tu przede wszystkim o inwerterze (falowniku), który zamienia prąd stały z paneli na prąd zmienny, oraz o dedykowanych zabezpieczeniach prądu stałego (DC) i zmiennego (AC). Te elementy często wymagają osobnej przestrzeni montażowej. W zależności od wielkości instalacji PV, może to oznaczać potrzebę znacznie większej rozdzielnicy głównej lub wręcz dedykowanej skrzynki rozdzielczej, która będzie obsługiwać wyłącznie system fotowoltaiczny. Już na etapie projektowania warto zarezerwować na to dodatkowe miejsce.
Rozdzielnica główna a dodatkowa skrzynka dla PV: co wybrać?
Mamy dwie główne opcje, jeśli chodzi o integrację fotowoltaiki z instalacją elektryczną. Pierwsza to rozbudowa istniejącej, głównej rozdzielnicy. Wymaga to jednak, aby od początku zaplanować jej odpowiednią wielkość z dużym zapasem miejsca. Druga opcja to montaż dodatkowej, dedykowanej skrzynki rozdzielczej, która będzie przeznaczona wyłącznie dla fotowoltaiki. Jest to często rozwiązanie bardziej uporządkowane i czytelne, szczególnie przy większych instalacjach. Wybór zależy od skali projektu, dostępnego miejsca i preferencji instalatora, ale kluczowe jest, aby obie opcje uwzględniały potrzebę dodatkowej przestrzeni na zabezpieczenia.
Ładowarka w garażu: jak przygotować instalację i rozdzielnicę na duży pobór mocy?
Posiadanie samochodu elektrycznego to coraz większa wygoda, ale też wyzwanie dla domowej instalacji elektrycznej. Ładowanie samochodu, zwłaszcza szybkie, to znaczący pobór mocy. Dlatego tak ważne jest, aby już na etapie budowy domu lub planowania instalacji przygotować odpowiedni obwód. Najczęściej ładowarka znajduje się w garażu, co czyni go strategicznym miejscem do umieszczenia dedykowanej rozdzielnicy lub zaplanowania miejsca na jej zabezpieczenia w głównej skrzynce. Potrzebny będzie obwód o odpowiedniej mocy (np. 11 kW lub więcej), wyposażony w dedykowany bezpiecznik i zabezpieczenie różnicowoprądowe. Odpowiednie zaplanowanie tego w rozdzielnicy zapewni bezpieczeństwo i stabilność ładowania.
Praktyczne wskazówki montażowe od eksperta
Poza wyborem samej lokalizacji, istnieje kilka praktycznych aspektów montażu rozdzielnicy, które często są pomijane, a mają ogromny wpływ na jej funkcjonalność i bezpieczeństwo. Jako praktyk, zwracam uwagę na te detale, które sprawiają, że instalacja jest po prostu lepsza.
Optymalna wysokość montażu: jak zapewnić wygodny dostęp?
Wysokość montażu rozdzielnicy jest kluczowa dla komfortu użytkowania. Zgodnie z powszechnie przyjętymi standardami i zaleceniami, dolna krawędź obudowy powinna znajdować się na wysokości około 110-140 cm od poziomu podłogi. Górna krawędź nie powinna przekraczać 180-200 cm. Taka regulacja zapewnia wygodny dostęp dla osób o różnym wzroście, umożliwia łatwe odczytanie oznaczeń na bezpiecznikach i aparatach oraz swobodne manipulowanie nimi, bez konieczności nadmiernego schylania się lub wspinania.
Montaż natynkowy czy podtynkowy: co i kiedy sprawdzi się lepiej?
Mamy dwie podstawowe metody montażu rozdzielnicy: natynkową i podtynkową. Montaż natynkowy polega na zamocowaniu obudowy bezpośrednio na ścianie. Jest on zazwyczaj prostszy i szybszy, a także łatwiejszy do wykonania w istniejących budynkach. Rozdzielnice natynkowe są też często bardziej odporne na czynniki zewnętrzne. Montaż podtynkowy wymaga wycięcia otworu w ścianie i wpuszczenia obudowy, co daje bardziej estetyczny efekt, niemal zlicowany ze ścianą. Jest to rozwiązanie preferowane w nowych budynkach, gdzie ściany są jeszcze nie wykończone. Wybór zależy od estetyki, możliwości technicznych i etapu budowy.
Nie oszczędzaj na wielkości: dlaczego warto zostawić rezerwę miejsca w rozdzielnicy?
To jedna z najważniejszych rad, jaką mogę udzielić: wybierz rozdzielnicę większą, niż potrzebujesz obecnie. Zostawienie rezerwy miejsca na przyszłe obwody jest kluczowe dla elastyczności instalacji. Technologie się zmieniają, nasze potrzeby ewoluują może pojawić się potrzeba dołożenia kolejnych obwodów oświetleniowych, gniazd, instalacji smart home, a jak już wiemy, fotowoltaiki czy ładowarki EV. Dodawanie nowych modułów do przepełnionej rozdzielnicy jest trudne, kosztowne i często niemożliwe. Lepiej zainwestować w nieco większą obudowę na początku, niż później ponosić wysokie koszty modernizacji.
Jak podjąć najlepszą decyzję i uniknąć błędów?
Decyzja o lokalizacji rozdzielnicy elektrycznej nie powinna być podejmowana pochopnie. Wymaga analizy wielu czynników, od przepisów, przez funkcjonalność, po przyszłe potrzeby. Aby ułatwić ten proces i pomóc uniknąć powszechnych błędów, przygotowałem krótką listę pytań, które warto sobie zadać.
Checklista: 5 pytań, które musisz sobie zadać przed wyborem lokalizacji
- Czy wybrane miejsce jest suche, łatwo dostępne i bezpieczne? Upewnij się, że lokalizacja spełnia podstawowe wymogi techniczne i nie stwarza zagrożenia dla domowników.
- Czy zapewniona jest odpowiednia przestrzeń manewrowa (ok. 1 metr)? Sprawdź, czy wokół rozdzielnicy jest wystarczająco dużo miejsca do swobodnej pracy i serwisu.
- Jakie są moje przyszłe potrzeby związane z energią? Zastanów się nad fotowoltaiką, ładowarką do EV, systemami smart home czy rozdzielnica pomieści przyszłe zabezpieczenia?
- Jak lokalizacja wpłynie na estetykę wnętrza i czy można ją łatwo zamaskować? Rozważ, jak rozdzielnica będzie wyglądać w wybranym miejscu i czy można ją dyskretnie wkomponować.
- Czy miejsce jest zgodne z Rozporządzeniem Ministra Infrastruktury i normą PN-HD 60364? Upewnij się, że spełniasz wszystkie wymogi prawne i techniczne.
Konsultacja z elektrykiem: dlaczego jego opinia jest kluczowa na etapie projektu?
Na koniec, chcę podkreślić coś, co jest absolutnie fundamentalne: nigdy nie projektuj i nie wykonuj instalacji elektrycznej bez konsultacji z doświadczonym elektrykiem lub projektantem. To właśnie fachowiec, dysponujący wiedzą o przepisach, normach i praktycznych aspektach instalacji, pomoże Ci wybrać najlepszą lokalizację dla rozdzielnicy, uwzględniając specyfikę Twojego domu i przyszłe potrzeby. Jego opinia na etapie projektu jest nieoceniona i pozwala uniknąć kosztownych błędów oraz zapewnić bezpieczeństwo na lata.
Przeczytaj również: Malowanie skrzynki elektrycznej: Bezpieczny poradnik krok po kroku
Podsumowanie: Kluczowe wnioski i dalsze kroki
Wybór odpowiedniego miejsca na rozdzielnicę elektryczną w domu jednorodzinnym to decyzja, która ma niebagatelny wpływ na bezpieczeństwo, funkcjonalność i komfort użytkowania przez lata. Jak się upewniliśmy, kluczem jest połączenie zgodności z przepisami, praktycznych wymogów technicznych oraz przewidywania przyszłych potrzeb energetycznych Twojego domu.
- Bezpieczeństwo i przepisy przede wszystkim: Zawsze przestrzegaj wymogów prawnych i norm (Rozporządzenie Ministra Infrastruktury, PN-HD 60364), wybierając miejsca suche, łatwo dostępne, niepalne i zapewniające odpowiednią przestrzeń manewrową.
- Unikaj ryzykownych lokalizacji: Bezwzględnie unikaj montażu rozdzielnicy w łazienkach, pralniach, sypialniach, pokojach dziecięcych oraz w ciasnych, trudno dostępnych zabudowach.
- Myśl przyszłościowo: Już dziś planuj miejsce na dodatkowe zabezpieczenia dla fotowoltaiki czy ładowarki do samochodu elektrycznego, wybierając rozdzielnicę o odpowiedniej wielkości z zapasem miejsca.
Z mojego doświadczenia wynika, że najwięcej problemów generuje właśnie niedoszacowanie przyszłych potrzeb energetycznych. Wiele razy spotkałem się z sytuacją, gdy inwestorzy, oszczędzając na wielkości rozdzielnicy na początku, musieli później ponosić znacznie większe koszty związane z jej rozbudową lub wymianą. Dlatego zawsze powtarzam moim klientom: lepiej mieć trochę za dużo miejsca niż za mało to inwestycja w spokój i elastyczność na przyszłość.
A jakie są Wasze doświadczenia z wyborem lokalizacji dla rozdzielnicy? Czy macie swoje sprawdzone sposoby na jej dyskretne wkomponowanie w przestrzeń domu? Podzielcie się swoimi przemyśleniami w komentarzach!
