Przewód AC do fotowoltaiki: Jaki przekrój wybrać? Poradnik

Połączenie falownika z rozdzielnicą to jeden z tych etapów instalacji fotowoltaicznej, który często jest traktowany po macoszemu. A to błąd, bo niewłaściwy dobór przewodu może prowadzić do strat energii, a w skrajnych przypadkach nawet do pożaru. Jako praktyk z wieloletnim doświadczeniem wiem, że diabeł tkwi w szczegółach, a w tym przypadku szczegóły to przede wszystkim odpowiedni przekrój, typ kabla i zabezpieczenia. W tym artykule przeprowadzę Was przez proces doboru przewodu AC do falownika, tak abyście mieli pewność, że Wasza instalacja jest bezpieczna i działa z maksymalną wydajnością.

Czym grozi zastosowanie złego kabla? Poznaj ryzyka

• Zastosowanie przewodu o zbyt małym przekroju żył prowadzi do jego nadmiernego nagrzewania się. Może to skutkować uszkodzeniem izolacji, a w konsekwencji zwarciem i pożarem.
• Niewłaściwy typ kabla, np. taki, który nie jest przeznaczony do pracy w określonych warunkach (np. w ziemi), może szybko ulec degradacji, tracąc swoje właściwości izolacyjne i mechaniczne.
• Brak odpowiednich zabezpieczeń w rozdzielni, takich jak wyłącznik nadprądowy dobrany do obciążalności przewodu, lub zastosowanie niewłaściwego typu wyłącznika różnicowoprądowego, pozbawia instalację kluczowych mechanizmów ochronnych.
• Zbyt duży spadek napięcia na odcinku falownik-rozdzielnia, spowodowany za małym przekrojem lub zbyt długim przewodem, prowadzi do realnych strat energii elektrycznej. Oznacza to, że mniej wyprodukowanej energii trafi do sieci lub do Twojego domu, co bezpośrednio przekłada się na niższe zyski lub wyższe rachunki.
• Niezgodność instalacji z obowiązującymi normami, w tym z normą PN-HD 60364-7-712, może skutkować problemami z odbiorem instalacji przez zakład energetyczny, a także utratą gwarancji na falownik i inne komponenty systemu.

Bezpieczeństwo, wydajność, zgodność z normami: trzy filary prawidłowego połączenia

Kiedy mówimy o doborze przewodu łączącego falownik z rozdzielnicą, te trzy aspekty bezpieczeństwo, wydajność i zgodność z normami są absolutnie fundamentalne. Bezpieczeństwo to podstawa, chroniąca przed porażeniem prądem i pożarem. Wydajność oznacza maksymalizację produkcji energii i minimalizację strat, co przekłada się na realne korzyści finansowe. Zgodność z normami to natomiast gwarancja, że instalacja jest wykonana zgodnie z najlepszymi praktykami inżynierskimi i prawnymi wymogami. Prawidłowy dobór to inwestycja, która procentuje przez lata bezawaryjnej pracy systemu.

Po której stronie mocy jesteśmy? Różnica między okablowaniem DC i AC

W instalacji fotowoltaicznej mamy do czynienia z dwoma rodzajami prądu: stałym (DC) i zmiennym (AC). Przewody po stronie DC biegną od paneli fotowoltaicznych do falownika, a ich dobór rządzi się innymi prawami głównie ze względu na wyższe napięcia i specyficzne warunki pracy. Z kolei przewody po stronie AC łączą falownik z główną rozdzielnicą elektryczną budynku. To właśnie o tych przewodach będziemy mówić w dalszej części artykułu, ponieważ to one są odpowiedzialne za bezpieczne i efektywne dostarczenie energii do sieci lub do domowych odbiorników. Różnica w charakterystyce prądu DC i AC wymaga odmiennych podejść do doboru okablowania i zabezpieczeń.

Parametry przewodu: Co musisz wziąć pod uwagę krok po kroku?

Moc falownika i liczba faz: Punkt wyjścia do wszystkich obliczeń

Podstawą doboru każdego przewodu jest jego obciążalność prądowa. A ta z kolei jest bezpośrednio powiązana z mocą falownika. Im większa moc urządzenia, tym większy prąd będzie przez niego generowany i tym grubszy przewód będzie potrzebny do jego bezpiecznego odprowadzenia. Należy jednak pamiętać o kluczowej różnicy między instalacjami jednofazowymi (230V) a trójfazowymi (400V). W systemach trójfazowych, które są standardem dla większości falowników o mocy powyżej 3 kW, prąd rozkłada się na trzy oddzielne fazy. Oznacza to, że dla tej samej całkowitej mocy, prąd płynący w każdej z faz jest mniejszy, co pozwala na zastosowanie mniejszych przekrojów przewodów w porównaniu do instalacji jednofazowej. To ważna informacja, która często wprowadza zamieszanie, dlatego warto ją zapamiętać.

Odległość ma znaczenie: Jak dystans wpływa na przekrój żyły?

Długość odcinka, na jakim poprowadzony jest przewód, ma niebagatelny wpływ na jego parametry pracy. Im dłuższy kabel, tym większe straty energii w postaci ciepła, które są wynikiem przepływu prądu przez rezystancję żył. Te straty objawiają się jako spadek napięcia. Dlatego też, nawet jeśli moc falownika teoretycznie pozwala na zastosowanie cieńszego przewodu, to w przypadku długich dystansów na przykład gdy falownik znajduje się na poddaszu, a rozdzielnica w piwnicy będziemy musieli sięgnąć po przewód o większym przekroju, aby zminimalizować ten niepożądany efekt.

Spadek napięcia: cichy złodziej Twojej energii. Jak go utrzymać poniżej 1%?

Spadek napięcia to zjawisko, które dotyka każdą instalację elektryczną zasilaną przewodami. Wynika on z naturalnego oporu, jaki stawia materiał żyły (najczęściej miedź lub aluminium) przepływającemu prądowi. W kontekście instalacji fotowoltaicznej, spadek napięcia na odcinku od falownika do rozdzielnicy jest szczególnie niepożądany. Dlaczego? Ponieważ oznacza on realne straty wyprodukowanej energii. Im większy spadek napięcia, tym mniej mocy realnie dociera do punktu poboru lub sieci. Polskie normy, w tym norma PN-HD 60364-7-712, jasno określają dopuszczalny maksymalny spadek napięcia na tym odcinku jest to nie więcej niż 1%. Utrzymanie spadku napięcia poniżej tego progu jest kluczowe dla zapewnienia wysokiej wydajności całej instalacji PV i maksymalizacji zwrotów z inwestycji.

Sposób ułożenia kabla a jego obciążalność prądowa (ziemia, tynk, korytko)

To, w jaki sposób ułożony jest kabel, ma bezpośredni wpływ na jego zdolność do odprowadzania ciepła. A to z kolei decyduje o jego dopuszczalnej obciążalności prądowej. Kabel ułożony w ziemi, zwłaszcza bezpośrednio, ma dobre warunki do chłodzenia. Podobnie kabel w perforowanym korytku kablowym, gdzie zapewniona jest cyrkulacja powietrza. Natomiast kabel ułożony w rurze osłonowej, pod grubą warstwą tynku, czy w izolowanej przegrodzie, ma znacznie gorsze warunki do rozpraszania ciepła. Oznacza to, że ten sam przewód, w zależności od sposobu ułożenia, może mieć różną dopuszczalną obciążalność prądową. Producenci kabli podają w swoich specyfikacjach tabele obciążalności dla różnych metod instalacji, które należy bezwzględnie uwzględnić przy projektowaniu instalacji.

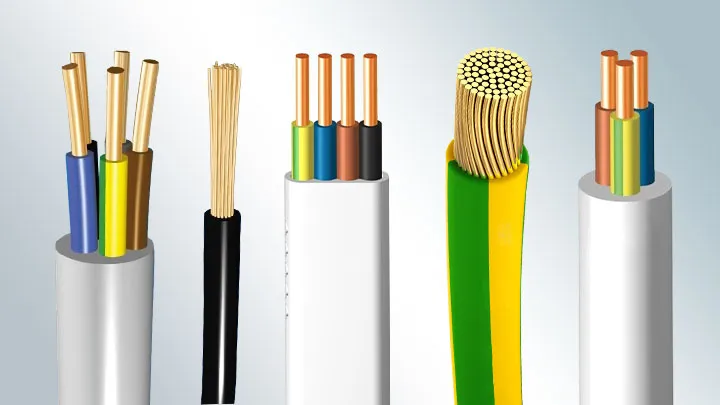

YKY czy YDY? Wybieramy idealny typ przewodu do instalacji PV

Kabel ziemny YKY: Kiedy jest niezbędny i jakie ma zalety?

Kabel YKY to praca domowa dla tych, którzy muszą przeprowadzić przewód przez grunt. Jego konstrukcja z grubą izolacją i powłoką wykonaną z polwinitu zapewnia mu wysoką odporność na wilgoć, uszkodzenia mechaniczne oraz działanie czynników atmosferycznych. Jest to więc idealny wybór, gdy falownik znajduje się na zewnątrz budynku, a przewód AC musi zostać poprowadzony pod ziemią do rozdzielnicy wewnątrz. Nawet jeśli falownik jest wewnątrz, ale kabel musi przejść przez ścianę i być prowadzony na zewnątrz (np. do przyłącza), YKY będzie właściwym wyborem na tym odcinku. Jego główną zaletą jest właśnie wytrzymałość i odporność na trudne warunki zewnętrzne.

Przewód instalacyjny YDY: Rozwiązanie do montażu wewnątrz budynku

Z kolei przewód YDY to standardowy wybór do instalacji wewnętrznych. Jego izolacja i powłoka polwinitowa sprawiają, że nadaje się do układania na stałe pod tynkiem, na tynku lub wewnątrz kanałów instalacyjnych. Jeśli Twój falownik znajduje się wewnątrz budynku, a rozdzielnica jest w tym samym pomieszczeniu lub w innym miejscu wewnątrz, YDY będzie najczęściej stosowanym przewodem. Pamiętajmy jednak, że YDY nie jest przeznaczony do układania bezpośrednio w ziemi ani do ekspozycji na warunki zewnętrzne. Jeśli YKY wchodzi do budynku, dalsze jego prowadzenie może być realizowane za pomocą YDY, ale wymaga to odpowiedniego przejścia i zabezpieczenia.

Liczba żył: dlaczego standardem jest przewód 5-żyłowy w instalacji trójfazowej?

W instalacjach fotowoltaicznych, zwłaszcza tych o mocy powyżej 3 kW, standardem są falowniki trójfazowe. Oznacza to, że potrzebujemy przewodu, który przeniesie napięcie z trzech faz. Do tego dochodzi jeszcze przewód neutralny (N) oraz przewód ochronny (PE). Dlatego też, w przypadku systemów trójfazowych, najczęściej stosuje się przewody 5-żyłowe, gdzie mamy trzy żyły fazowe (L1, L2, L3), jedną żyłę neutralną (N) i jedną żyłę ochronną (PE). W prostszych instalacjach jednofazowych, gdzie mamy tylko jedną fazę, przewód neutralny i ochronny, wystarczający jest przewód 3-żyłowy (L, N, PE).

Miedź czy aluminium (linka vs drut)? Ostateczne starcie materiałów

W zdecydowanej większości domowych instalacji fotowoltaicznych stosuje się przewody miedziane. Miedź ma znacznie lepszą przewodność elektryczną niż aluminium, co oznacza, że dla tej samej obciążalności prądowej możemy użyć przewodu o mniejszym przekroju. Jest też bardziej odporna na utlenianie i korozję, co przekłada się na trwałość połączeń. Co do formy wykonania żyły, rozróżniamy drut (żyła jednolita) i linkę (żyła wielodrutowa). Drut jest sztywniejszy, trudniejszy do zginania, ale zazwyczaj tańszy i lepiej sprawdza się w instalacjach stałych, gdzie nie ma potrzeby częstego poruszania przewodem. Linka jest bardziej elastyczna, łatwiejsza w układaniu, ale może być droższa. W przypadku połączenia falownika z rozdzielnicą, gdzie mamy do czynienia z instalacją stałą, najczęściej spotkamy przewody miedziane z żyłą drutową.

Dobór przekroju kabla: Praktyczny poradnik dla mocy falownika

Poniższe rekomendacje dotyczące przekrojów kabli są oparte na typowych warunkach instalacji, uwzględniając dopuszczalny spadek napięcia poniżej 1% na dystansie do około 20-25 metrów i standardowe metody ułożenia. Zawsze jednak należy zweryfikować te dane z dokładnymi obliczeniami uwzględniającymi specyfikę danej instalacji oraz zaleceniami producenta falownika, które są zawarte w jego instrukcji obsługi.

Instalacje trójfazowe (400V): gotowe rekomendacje

Falowniki do 6 kW: Czy 5x2,5 mm² zawsze wystarczy?

Dla falowników o mocy do 6 kW, w większości przypadków, przewód o przekroju 5x2,5 mm² jest wystarczający. Zapewnia on odpowiednią obciążalność prądową i pozwala utrzymać spadek napięcia poniżej wymaganego 1% na typowych dystansach. Jednakże, jeśli odległość między falownikiem a rozdzielnicą jest większa, na przykład przekracza 20-25 metrów, lub jeśli kabel jest prowadzony w trudnych warunkach cieplnych (np. w izolowanej rurze), zawsze warto rozważyć zastosowanie przewodu 5x4 mm². Lepiej mieć pewien zapas niż ryzykować straty energii lub przegrzewanie się przewodu.

Falowniki 6-10 kW: Dlaczego 5x4 mm² to najczęstszy wybór?

W przedziale mocy od 6 do 10 kW, przewód 5x4 mm² staje się najczęściej rekomendowanym i stosowanym rozwiązaniem. Zapewnia on bezpieczną obciążalność prądową dla prądów generowanych przez falowniki w tym zakresie mocy i pozwala na utrzymanie spadku napięcia na akceptowalnym poziomie, nawet na nieco dłuższych dystansach. Jest to rozsądny kompromis między kosztem a bezpieczeństwem i wydajnością instalacji.

Falowniki 10-15 kW: Kiedy musisz zainwestować w 5x6 mm²?

Przekroczenie mocy 10 kW w instalacji trójfazowej oznacza, że prądy płynące przez przewód będą na tyle wysokie, że przewód 5x4 mm² może okazać się niewystarczający. W tym przypadku, aby zapewnić bezpieczną pracę i utrzymać spadek napięcia poniżej 1%, niezbędne jest zastosowanie przewodu o przekroju 5x6 mm². Jest to standard, który gwarantuje odpowiednie parametry dla falowników z tego segmentu mocy.

Instalacje o dużej mocy (>15 kW): Kiedy sięgnąć po 5x10 mm² i grubsze?

Dla falowników o mocy przekraczającej 15 kW, a także dla większych instalacji komercyjnych, standardem staje się przewód 5x10 mm². W przypadku jeszcze większych mocy, konieczne może być zastosowanie przewodów o jeszcze większych przekrojach, na przykład 5x16 mm² czy nawet 5x25 mm². W tych przypadkach, precyzyjne obliczenia spadku napięcia i obciążalności prądowej są absolutnie kluczowe. Dobór przewodu może wymagać indywidualnej analizy inżynierskiej, uwzględniającej wszystkie specyficzne warunki danej instalacji.

Instalacje jednofazowe (230V): Dlaczego tu przekroje muszą być większe?

Jak już wspominałem, instalacje jednofazowe (230V) rządzą się nieco innymi prawami, jeśli chodzi o dobór przekroju przewodów. Dla tej samej mocy zainstalowanej, prąd płynący w obwodzie jednofazowym jest znacznie większy niż w przypadku instalacji trójfazowej (około 1,73 raza większy). Dlatego też, aby uniknąć nadmiernego spadku napięcia i przegrzewania się przewodu, konieczne jest stosowanie znacznie grubszych żył. Przykładem może być falownik o mocy 3 kW pracujący na dystansie 15 metrów dla takiej konfiguracji często wymagany jest przewód 3x4 mm², podczas gdy dla porównywalnej mocy w systemie trójfazowym wystarczyłby 5x2,5 mm².

Jak samodzielnie zweryfikować obliczenia instalatora? Prosty wzór i przykłady

Chociaż dokładne obliczenia spadku napięcia wymagają znajomości rezystywności materiału, długości przewodu, prądu i jego współczynnika mocy, możemy posłużyć się uproszczonym podejściem, aby zorientować się, czy dobór instalatora jest prawidłowy. Podstawowe pytanie brzmi: czy prąd znamionowy falownika (dostępny w jego specyfikacji) przy danej długości przewodu i jego przekroju, nie spowoduje spadku napięcia przekraczającego 1%? Można oszacować prąd znamionowy (I) w amperach, dzieląc moc falownika (P) w watach przez napięcie (U) w woltach i mnożąc przez współczynnik mocy (zazwyczaj ok. 0.9-1.0 dla falowników). Następnie, korzystając z tabel obciążalności prądowej dla danego typu kabla i sposobu ułożenia, można sprawdzić, czy wybrany przekrój jest odpowiedni. Dla przykładu: falownik 5 kW jednofazowy (230V) generuje prąd ok. 5000W / 230V ≈ 21.7 A. Jeśli mamy do czynienia z przewodem 3x4 mm² o długości 20 m, możemy sprawdzić w tabelach, czy taki przewód jest w stanie bezpiecznie przenieść ten prąd, minimalizując spadek napięcia do akceptowalnego poziomu (np. poniżej 1%). W praktyce, dla instalacji jednofazowych o mocy powyżej 3 kW, często stosuje się przewody 3x4 mm² lub nawet 3x6 mm².

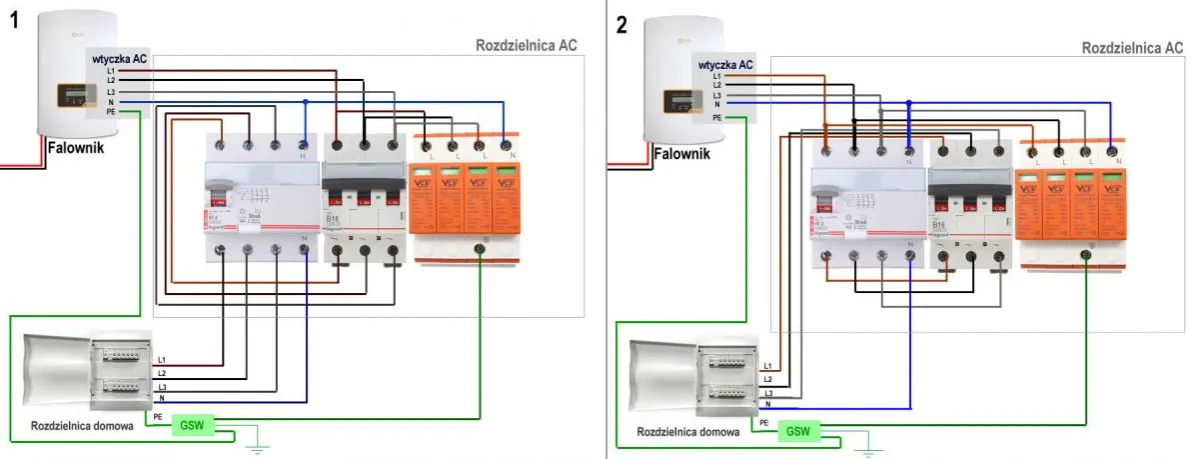

Poza kablem: Kluczowe zabezpieczenia w rozdzielni

Wyłącznik nadprądowy ("eska"): Pierwsza linia obrony przed przeciążeniem

Wyłącznik nadprądowy, potocznie zwany "eską", to podstawowe zabezpieczenie każdego obwodu elektrycznego. W instalacji fotowoltaicznej jego rola jest dwojaka: chroni przewód AC przed przeciążeniem (gdy płynie przez niego prąd większy niż znamionowy przez dłuższy czas) oraz przed zwarciem (gdy prąd rośnie gwałtownie do bardzo wysokich wartości). Kluczowe jest, aby wyłącznik nadprądowy był dobrany do obciążalności prądowej zastosowanego przewodu AC, a także do maksymalnej mocy wyjściowej falownika. Musi być również dobrany selektywnie w stosunku do zabezpieczenia głównego, znajdującego się przed licznikiem energii, aby w razie awarii zadziałał tylko ten najbardziej lokalny wyłącznik.

Wyłącznik różnicowoprądowy (RCD): Ochrona przed porażeniem, której wymaga norma

Wyłącznik różnicowoprądowy (RCD) to element instalacji, którego głównym zadaniem jest ochrona ludzi przed porażeniem prądem elektrycznym. Działa on na zasadzie porównywania prądu płynącego w przewodzie fazowym i neutralnym. Jeśli wystąpi różnica (oznaczająca, że prąd "uciekł" inną drogą, np. przez ciało człowieka), wyłącznik natychmiast przerywa obwód. W instalacjach fotowoltaicznych, ze względu na specyfikę pracy falowników, które mogą generować prądy stałe w obwodzie AC, często wymagane jest zastosowanie wyłącznika różnicowoprądowego typu A lub nawet typu B. Dokładny typ RCD powinien być zgodny z zaleceniami producenta falownika oraz normą PN-HD 60364-7-712.

Ochronniki przeciwprzepięciowe (SPD): Jak zabezpieczyć falownik przed skutkami burzy?

Falowniki, podobnie jak inne nowoczesne urządzenia elektroniczne, są wrażliwe na przepięcia. Mogą one wystąpić podczas wyładowań atmosferycznych (burzy), ale także na skutek przełączeń w sieci energetycznej. Ochronniki przeciwprzepięciowe (SPD - Surge Protective Device) stanowią barierę ochronną, która odprowadza nadmiar energii do ziemi, chroniąc w ten sposób falownik i inne podłączone urządzenia przed uszkodzeniem. W instalacjach fotowoltaicznych często stosuje się ochronniki typu B, C i D, które montuje się w odpowiedniej sekwencji, zaczynając od ochrony najbardziej "wrażliwych" elementów. Ich zastosowanie jest kluczowe dla długowieczności i niezawodności systemu PV.

Unikaj tych błędów: Najczęstsze pomyłki przy połączeniu falownika z rozdzielnią

Zbyt mały przekrój: oszczędność, która generuje straty i ryzyko

To chyba najczęstszy i najbardziej brzemienny w skutki błąd. Pokusa "zaoszczędzenia" na kilku metrach droższego kabla o większym przekroju jest duża, ale w dłuższej perspektywie jest to działanie krótkowzroczne. Zbyt cienki przewód nie tylko generuje straty energii (zwiększony spadek napięcia), ale przede wszystkim staje się potencjalnym źródłem zagrożenia pożarowego. Przegrzewająca się izolacja może stopić się, odsłaniając przewody i prowadząc do zwarcia.

Brak odpowiednich zabezpieczeń lub ich zły dobór

Instalacja bez odpowiednich zabezpieczeń jest jak samochód bez hamulców. Brak wyłącznika nadprądowego lub zastosowanie go o zbyt wysokim prądzie znamionowym oznacza, że przewód nie będzie chroniony przed przeciążeniem. Podobnie, zastosowanie niewłaściwego typu wyłącznika różnicowoprądowego (np. AC zamiast A lub B, gdy jest to wymagane) może sprawić, że ochrona przed porażeniem będzie nieskuteczna lub wręcz nie zadziała w krytycznej sytuacji.

Niewłaściwe oznaczenie przewodów i bałagan w rozdzielni

Choć może się to wydawać błahe, prawidłowe oznaczenie przewodów (np. zgodnie z ich przeznaczeniem i fazą) oraz utrzymanie porządku w rozdzielnicy są niezwykle ważne. Ułatwia to diagnostykę ewentualnych problemów, przyszłe prace serwisowe i modernizacje. Bałagan w rozdzielnicy może prowadzić do błędnych podłączeń i zwiększa ryzyko pomyłek, które mogą mieć poważne konsekwencje.

Ignorowanie zaleceń producenta falownika i polskich norm (PN-HD 60364)

Każdy producent falownika dostarcza szczegółową instrukcję obsługi, która zawiera wytyczne dotyczące montażu, podłączenia i zabezpieczeń. Ignorowanie tych zaleceń to prosta droga do utraty gwarancji. Ponadto, cała instalacja musi być zgodna z obowiązującymi normami, w tym kluczową normą PN-HD 60364-7-712. Niezastosowanie się do jej wymogów może skutkować problemami z odbiorem instalacji przez odpowiednie służby i, co najważniejsze, stwarza realne zagrożenie dla bezpieczeństwa.

Przeczytaj również: Jak podłączyć rozdzielnię elektryczną - schemat i najważniejsze wskazówki

Podsumowanie: Kluczowe wnioski i Twoje następne kroki

Mam nadzieję, że ten artykuł rozwiał Twoje wątpliwości dotyczące doboru odpowiedniego przewodu AC do falownika fotowoltaicznego. Prawidłowe połączenie falownika z rozdzielnicą to fundament bezpieczeństwa, wydajności i długowieczności całej instalacji PV. Teraz wiesz, jakie parametry są kluczowe i na co zwrócić uwagę, aby uniknąć kosztownych błędów.

• Dobór przewodu AC zależy od mocy falownika, odległości do rozdzielni, sposobu ułożenia kabla oraz napięcia sieci.
• Kluczowe jest utrzymanie spadku napięcia poniżej 1%, co często wymusza stosowanie grubszych przekrojów, zwłaszcza w instalacjach jednofazowych.
• Niezbędne jest zastosowanie odpowiednich zabezpieczeń: wyłącznika nadprądowego i różnicowoprądowego (RCD typu A lub B), zgodnie z normami i zaleceniami producenta.
• Zawsze weryfikuj dobór przewodów i zabezpieczeń z instrukcją producenta falownika i obowiązującymi normami (PN-HD 60364-7-712).

Z mojego doświadczenia wynika, że najwięcej problemów generuje właśnie niedowymiarowanie przekroju przewodu lub zastosowanie niewłaściwego typu zabezpieczenia. Pamiętajcie, że oszczędność na kablu czy "na skróty" przy doborze zabezpieczeń to prosta droga do późniejszych kłopotów, strat finansowych, a nawet zagrożenia pożarowego. Zawsze warto zainwestować w dobrej jakości materiały i profesjonalny projekt, nawet jeśli oznacza to nieco wyższy koszt początkowy. Długoterminowo to się po prostu opłaca.

A jakie są Wasze doświadczenia z doborem przewodów do instalacji fotowoltaicznych? Czy spotkaliście się z nietypowymi sytuacjami lub problemami? Podzielcie się swoimi spostrzeżeniami w komentarzach poniżej!
