W domu, w którym liczą się estetyka, serwis i możliwość późniejszej rozbudowy, układ bez tradycyjnych puszek rozgałęźnych bywa po prostu rozsądniejszy niż klasyczna sieć połączeń ukrytych w ścianie. Taka instalacja elektryczna bezpuszkowa porządkuje rozdział energii, upraszcza diagnostykę i zmniejsza liczbę miejsc, w których coś może się poluzować lub przegrzać. Poniżej pokazuję, jak to działa w praktyce, gdzie ma przewagę i jakie warunki trzeba spełnić, żeby nie zrobił się z tego kosztowny skrót.
Najważniejsze wnioski o układzie bez puszek rozgałęźnych
- Połączenia nie znikają, tylko są przeniesione do rozdzielnicy, puszek osprzętowych albo obudów urządzeń.
- Największą zmianą jest sposób rozdziału energii: mniej „skrzyżowań” w ścianie, więcej porządku w rozdzielnicy.
- Taki układ ułatwia serwis, ale wymaga lepszego projektu i głębszych puszek przy osprzęcie.
- Najlepiej sprawdza się w nowych domach, generalnych remontach i instalacjach z dużą liczbą obwodów.
- Najczęstszy błąd to zbyt mała rozdzielnica albo planowanie obwodów bez zapasu na przyszłość.
Co naprawdę oznacza układ bez puszek rozgałęźnych
Nie chodzi o to, że w instalacji nie ma żadnych puszek. Chodzi o rezygnację z tradycyjnych puszek rozgałęźnych ukrytych głęboko w ścianie i przeniesienie połączeń do miejsc, które są łatwiej dostępne: do rozdzielnicy, głębokich puszek osprzętowych albo skrzynek zaciskowych urządzeń. To ważna różnica, bo z punktu widzenia bezpieczeństwa liczy się nie sam fakt połączenia, lecz to, czy da się do niego wrócić bez demolowania wykończenia.
W praktyce taki układ zmienia logikę całego domu. Zamiast wielu ukrytych rozgałęzień mam mniej punktów krytycznych, ale za to większe znaczenie ma projekt obwodów i porządek w rozdzielnicy. Właśnie dlatego WAGO przypomina, że połączenia powinny trafiać do przestrzeni przewidzianych do tego celu, a nie być zasłaniane tynkiem albo zabudową.
| Cecha | Klasyczna instalacja z puszkami rozgałęźnymi | Układ bezpuszkowy |
|---|---|---|
| Miejsce rozgałęzień | Puszki w ścianie, często pod tynkiem | Rozdzielnica, puszki osprzętowe, skrzynki zaciskowe urządzeń |
| Dostęp serwisowy | Czasem utrudniony, jeśli puszka jest zasłonięta | Zwykle lepszy, bo punkty są bliżej osprzętu albo w rozdzielnicy |
| Estetyka | Więcej pokryw i miejsc do maskowania | Czystsze ściany i mniej elementów widocznych |
| Projekt | Prostszy na papierze, ale mniej przejrzysty w serwisie | Wymaga precyzyjniejszego planu obwodów i większej rozdzielnicy |
| Rozbudowa | Łatwa lokalnie, jeśli puszki są dostępne | Łatwa, o ile zostawiono zapas modułów i miejsca na przewody |
Właśnie dlatego nie traktuję tego rozwiązania jako technicznej ciekawostki. To po prostu inny sposób organizacji instalacji, w którym centrum ciężkości przesuwa się do rozdzielnicy. I to prowadzi do najważniejszej części całego tematu: jak naprawdę wygląda rozdział energii w takim układzie.
Jak rozdzielam energię w takim układzie
W bezpuszkowym układzie instalacja zaczyna się tam, gdzie powinna: w rozdzielnicy. To tam wchodzi zasilanie, a potem rozdzielam je na osobne obwody oświetlenia, gniazd, kuchni, łazienek, urządzeń dużej mocy i ewentualnej automatyki. Dzięki temu w ścianie nie ma dodatkowych, ukrytych punktów rozgałęźnych, które po latach trudno zlokalizować.
Rozdzielnica jako centrum

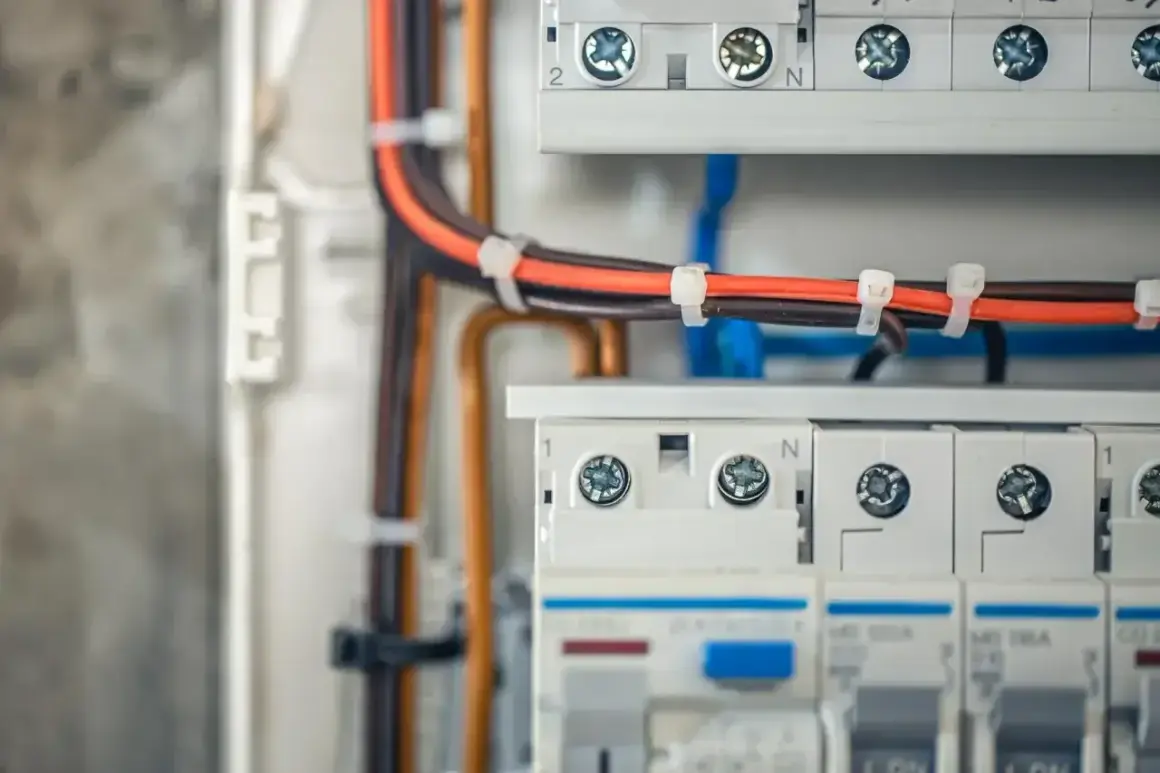

Ja zwykle myślę o rozdzielnicy jak o głównym węźle domu. To tutaj powinny znaleźć się zabezpieczenia nadprądowe, wyłączniki różnicowoprądowe, ochronniki przepięć i miejsce na przyszłe moduły. Przy nowoczesnym domu nie zostawiam symbolicznego marginesu, tylko realny zapas. Najczęściej rezerwuję 20-30% wolnego miejsca na szynie DIN, bo prędzej czy później dochodzi dodatkowy obwód, sterownik albo element związany z automatyką.
Przeczytaj również: Jaki kabel od skrzynki do rozdzielni? Wybór 5x16mm² i więcej
Obwody końcowe bez krzyżowania przewodów w ścianie
Jeśli obwód ma się rozdzielić, dzieje się to w miejscu do tego przeznaczonym: w puszce osprzętowej, przy łączniku, w puszce oprawy albo w rozdzielnicy. Nie robię „niewidzialnych” połączeń za warstwą tynku, bo to oszczędność pozorna. Później każda awaria oznacza kucie, szukanie i zgadywanie, co właściwie zostało zrobione kilka lat wcześniej.
W praktyce taki układ działa najlepiej wtedy, gdy przewody, złączki i puszki są dobrane pod konkretną liczbę żył oraz realne obciążenie obwodu. Im więcej odbiorników i im bardziej rozbudowany dom, tym większą przewagę daje porządek w rozdzielnicy. I właśnie dlatego nie da się tego dobrze zrobić bez odpowiednich elementów montażowych.
Jakie elementy muszą się w nim zgadzać
Bezpuszkowy układ nie wybacza przypadkowych decyzji zakupowych. Jeśli osprzęt, złączki i puszki nie są dopasowane do sposobu prowadzenia obwodów, cały pomysł zaczyna się chwiać. Ja patrzę na to jak na system, a nie zbiór przypadkowych akcesoriów.
| Element | Dlaczego ma znaczenie | Na co patrzę przy wyborze |
|---|---|---|
| Rozdzielnica | To centrum rozdziału energii i miejsce większości połączeń | Zapas modułów, miejsce na przewody, wygodny opis obwodów |
| Złączki instalacyjne | Łączą przewody bez improwizacji i skręcania żył | Przekrój przewodów, liczba torów, pewny docisk, dostępność serwisowa |
| Głębokie puszki osprzętowe | Umożliwiają bezpieczne upakowanie połączeń przy gniazdach i łącznikach | Głębokość, ilość miejsca na żyły, zgodność z osprzętem |
| Przewody | Ich przekrój i trasa decydują o spadkach napięcia oraz nagrzewaniu | Obciążenie obwodu, długość trasy, warunki układania |
| Dokumentacja | Bez niej po latach nie wiadomo, co do czego prowadzi | Opis obwodów, zdjęcia przed zabudową, schemat powykonawczy |
Jeżeli miałbym wskazać jeden detal, który najczęściej odróżnia dobre wykonanie od przeciętnego, byłaby to właśnie dokumentacja. Nawet najlepsza złączka nie pomoże, jeśli po roku nikt nie wie, który przewód zasila kuchnię, a który zewnętrzne oświetlenie. To prowadzi do pytania, kiedy taki system rzeczywiście daje przewagę, a kiedy zaczyna być zbyt ambitny.
Kiedy układ bezpuszkowy daje przewagę, a kiedy przeszkadza
Nie każda inwestycja zyskuje na takim rozwiązaniu. W nowym domu albo przy generalnym remoncie jego zalety są bardzo wyraźne. Przy częściowej modernizacji potrafi jednak podnieść koszt i skomplikować prace, jeśli nie ma miejsca na porządne prowadzenie przewodów.
| Obszar | Przewaga | Ograniczenie |
|---|---|---|
| Estetyka | Mniej widocznych pokryw i mniej miejsc do maskowania | Wymaga bardzo starannego montażu osprzętu |
| Serwis | Łatwiej dojść do połączeń przy osprzęcie i w rozdzielnicy | Tylko wtedy, gdy projekt przewiduje dostęp do wszystkich punktów |
| Rozbudowa | Prościej dołożyć obwód w rozdzielnicy niż szukać ukrytej puszki | Wymaga wolnych modułów i zapasu miejsca na przewody |
| Koszt startowy | Porządek i czytelność instalacji | Często więcej pracy przy projekcie, przewodach i osprzęcie |
| Złożoność wykonania | Świetny efekt w dobrze zaprojektowanym domu | Nie lubi pośpiechu, skrótów ani przypadkowych decyzji na budowie |
Ja traktuję ten układ jako rozwiązanie dla inwestorów, którzy naprawdę wiedzą, czego chcą od domu na lata. Jeśli ktoś liczy każdy moduł i każdą puszkę, a przy tym nie planuje rozbudowy, klasyczna instalacja bywa po prostu rozsądniejsza. Gdy jednak dom ma już na starcie więcej odbiorników, automatyki i urządzeń dużej mocy, bezpuszkowy układ zaczyna się bronić bardzo mocno. To właśnie w takich projektach najwięcej daje dobre planowanie.
Jak zaprojektować go bez późniejszych przeróbek
Największy błąd popełnia się jeszcze przed pierwszym wierceniem: projektuje się „punkty”, a nie logiczne obwody. Ja zaczynam od spisu odbiorników, dopiero potem rysuję trasę energii. Dzięki temu wiem, gdzie rozdzielić obwody, gdzie zostawić rezerwę i gdzie nie wolno oszczędzać miejsca.
- Najpierw liczę odbiorniki w każdej strefie domu, a nie tylko liczbę gniazd.
- Dzielę instalację na osobne obwody dla kuchni, łazienek, oświetlenia, zewnętrza i dużych urządzeń.
- Wskazuję wszystkie miejsca, w których energia ma się rozgałęziać, i sprawdzam, czy są dostępne po montażu.
- Dobieram rozdzielnicę z zapasem miejsca na kolejne moduły i wygodne prowadzenie przewodów.
- Przy osprzęcie stosuję głębokie puszki i złączki dopasowane do liczby oraz przekroju żył.
- Na końcu robię opis obwodów, zdjęcia przed zabudową i pełne pomiary.
Warto tu dodać jedną praktyczną rzecz: nie upycham wszystkiego w jednym obwodzie tylko dlatego, że „na papierze się mieści”. Kuchnia, łazienka i urządzenia o dużym poborze energii potrzebują własnej logiki, bo wtedy instalacja jest czytelna i łatwiej ją później rozbudować. Z takiego planowania wynikają też typowe błędy, które widzę najczęściej na budowach.
Jakich błędów unikam przy wykonaniu
W bezpuszkowym układzie nie ma miejsca na improvizację. To nie jest rozwiązanie, w którym można „dopracować coś później”, bo później zwykle oznacza kucie albo otwieranie zabudowy. Najczęściej widzę pięć problemów, które psują cały efekt.
- Za mała rozdzielnica. Jeśli na starcie nie ma zapasu, późniejsze dołożenie ochronników, sterowników albo obwodów robi się uciążliwe.
- Zbyt płytkie puszki osprzętowe. Połączenia są wtedy upchane na siłę, a to pogarsza wygodę montażu i serwisu.
- Łączenie zbyt wielu żył w jednym miejscu. Im bardziej chaotyczny punkt, tym trudniej utrzymać porządek i bezpieczeństwo pracy.
- Brak opisu obwodów. Po kilku latach nikt nie pamięta, co zasila konkretny przewód albo łącznik.
- Chowanie połączeń pod tynkiem. To najgorsza oszczędność, bo odbiera dostęp do kontroli i napraw.
Do tego dochodzi jeszcze jedna rzecz, którą często bagatelizuje się na etapie wykonawstwa: jakość połączeń. Nie skręcam przewodów „na szybko”, nie zostawiam ich bez odpowiedniego osadzenia i nie liczę na to, że taśma izolacyjna załatwi sprawę. Dobre złączki, właściwy przekrój przewodów i staranne ułożenie żył robią większą różnicę niż najbardziej efektowny osprzęt na ścianie. A jeśli dom ma współpracować z fotowoltaiką albo ładowaniem auta, ta różnica staje się jeszcze ważniejsza.
Co zostawiam w rozdzielnicy, gdy dom ma rosnąć razem z energią
Jeśli dom ma działać nie tylko dziś, ale też za kilka lat, projektuję instalację tak, jakby miała przyjąć kolejne źródła i odbiorniki energii. Fotowoltaika, magazyn energii, pompa ciepła, klimatyzacja, automatyka, ładowarka samochodu elektrycznego czy monitoring zużycia prądu bardzo szybko rozbudowują układ. Właśnie wtedy bezpuszkowa organizacja instalacji daje największy komfort, bo większość decyzji koncentruje się w jednym miejscu.
- zostawiam fizyczny zapas miejsca na dodatkowe moduły w rozdzielnicy;
- wydzielam osobne obwody dla dużych odbiorników, zamiast łączyć je w jedną grupę;
- planuję miejsce na ochronę przeciwprzepięciową i ewentualne układy sterujące;
- przygotowuję trasę dla przewodów i okablowania sterującego tak, żeby nie trzeba było kuć ścian po rozbudowie;
- opisuję wszystkie obwody tak, by po latach dało się je odczytać bez zgadywania.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: nie projektuję takiej instalacji od puszki do puszki, tylko od rozdzielnicy do konkretnego odbiornika. To właśnie ten porządek decyduje, czy układ bezpuszkowy będzie naprawdę wygodny, czy tylko ładnie wyglądał na etapie odbioru.
