W instalacji elektrycznej izolacja jest pierwszą barierą między energią a awarią. Gdy zaczyna chłonąć wilgoć, pękać albo tracić swoje właściwości, problem zwykle ujawnia się dopiero przy zwarciu, zadziałaniu zabezpieczeń albo w najgorszym scenariuszu przy uszkodzeniu sprzętu. Dlatego pomiar rezystancji izolacji jest jednym z tych badań, które daje bardzo praktyczną odpowiedź: czy przewody, rozdzielnica i zasilane obwody nadal są bezpieczne w eksploatacji. W tym tekście pokazuję, jak czytać wynik, kiedy badać instalację i jak uniknąć błędów, które najczęściej fałszują odczyt.
Najważniejsze zasady badania izolacji w instalacjach niskiego napięcia
- Dla typowych obwodów do 500 V stosuje się zwykle 500 V DC i minimum 1 MΩ.
- W obwodach SELV i PELV granica spada do 0,5 MΩ przy 250 V DC.
- Jeśli w torze są urządzenia wrażliwe albo ograniczniki przepięć, napięcie próbne bywa obniżane, ale próg oceny nadal trzeba utrzymać.
- Wynik ma sens tylko wtedy, gdy obwód jest dobrze przygotowany, odłączony od zasilania i po badaniu rozładowany.
- Nowa, poprawnie wykonana instalacja często daje wyniki znacznie wyższe niż minimum normowe, nierzadko w setkach megaomów albo w gigaomach.
Dlaczego to badanie ma znaczenie w rozdziale energii
W rozdzielnicach, liniach zasilających i obwodach końcowych izolacja pracuje w trudnych warunkach: temperatura, drgania, naprężenia mechaniczne, kurz, wilgoć i chemia robią swoje powoli, ale konsekwentnie. Według Sonel na degradację izolacji wpływają właśnie te czynniki, a nie tylko jednorazowe uszkodzenie. Ja patrzę na ten test nie jak na formalność do protokołu, ale jak na szybki sposób sprawdzenia, czy przewód nadal ma bezpieczny zapas izolacyjny, zanim dojdzie do zwarcia, upływu albo nieplanowanego wyłączenia.
W praktyce to badanie jest szczególnie ważne tam, gdzie energia jest rozdzielana na długich trasach kablowych, w szafach sterowniczych, w rozdzielnicach głównych oraz w układach fotowoltaicznych po stronie DC. Im dłuższa trasa i im więcej punktów połączeń, tym większa szansa, że problem nie siedzi w samym kablu, tylko w dławiku, puszce, zacisku albo miejscu, do którego dostała się wilgoć. To właśnie dlatego tak ważne jest, kiedy i jak wykonuje się badanie.
Kiedy wykonuję badanie izolacji w praktyce
Najczęściej robię je w czterech sytuacjach, bo wtedy daje największą wartość diagnostyczną:
- po montażu lub modernizacji rozdzielnicy, linii zasilającej albo podrozdzielni,
- po remoncie, zalaniu, długim postoju albo podejrzeniu uszkodzenia mechanicznego,
- w ramach okresowych przeglądów instalacji budynkowych i przemysłowych,
- przed uruchomieniem długich tras kablowych, zasilania urządzeń z automatyką lub stringów PV.
W instalacji rozdziału energii nie czekam, aż pojawi się dym albo zadziała zabezpieczenie. Jeżeli coś mogło osłabić izolację, badanie pozwala złapać problem wcześniej, kiedy naprawa jest jeszcze prosta i tania. Zanim jednak przyłożę napięcie testowe, muszę dobrze przygotować obwód.
Jak wykonuję badanie krok po kroku
Przygotowuję obwód i eliminuję ryzyko
Najpierw odłączam zasilanie, zabezpieczam obwód przed przypadkowym załączeniem i sprawdzam brak napięcia. To nie jest drobiazg, tylko warunek, bez którego dalszy test nie ma sensu. W rozdzielnicach i układach z automatyką odpinam też urządzenia, które mogłyby zafałszować wynik albo zostać uszkodzone: sterowniki, zasilacze impulsowe, falowniki, ograniczniki przepięć czy inne elementy elektroniki.
- Wyłączam badany obwód i potwierdzam brak napięcia.
- Sprawdzam, czy w torze nie zostały odbiorniki wrażliwe na napięcie probiercze.
- Rozstrzygam, czy mogę badać cały obwód, czy lepiej podzielić go na krótsze odcinki.
- Dobieram napięcie pomiarowe do rodzaju obwodu i jego osprzętu.
Podłączam miernik tak, żeby wynik miał sens

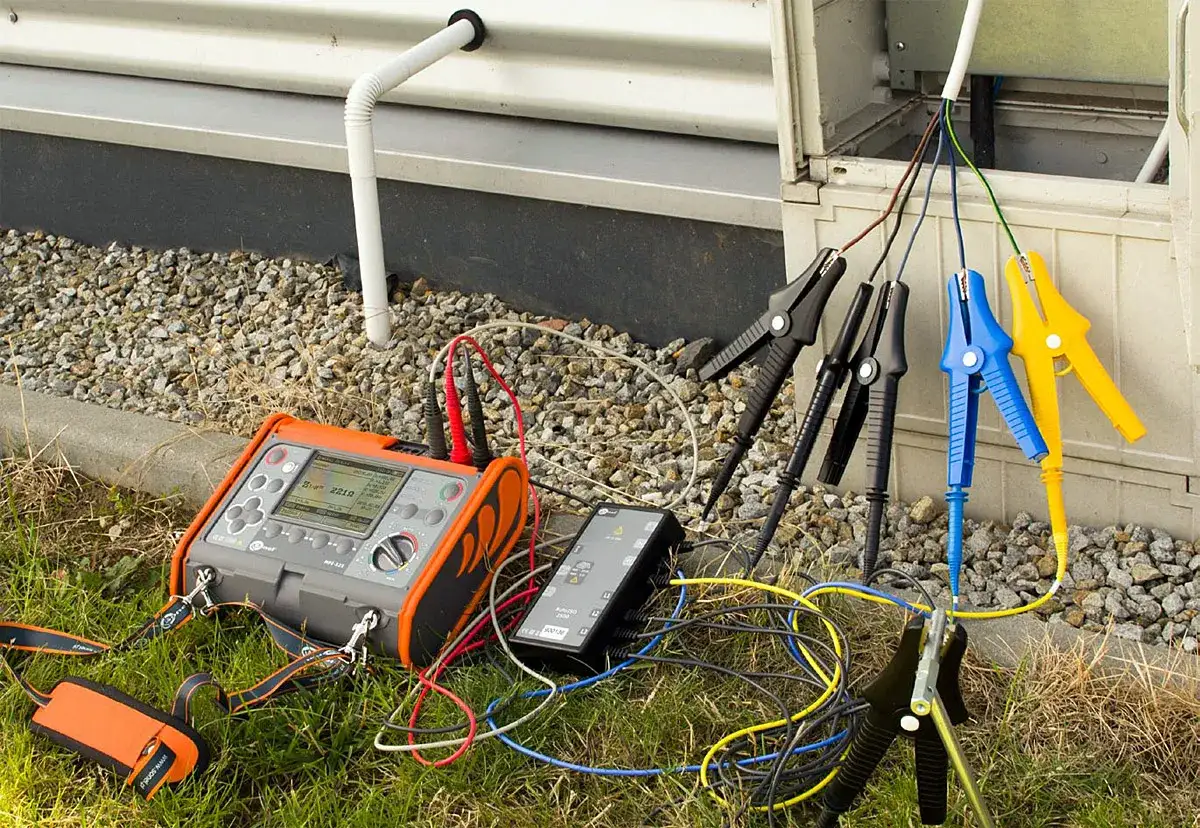

W typowych instalacjach niskiego napięcia badam izolację między przewodami czynnymi a uziemionym przewodem ochronnym. PE i PEN traktuję jak ziemię, a przewód neutralny N jako przewód czynny. W praktyce często łączę przewody czynne razem i sprawdzam ich izolację względem PE, bo to jest szybsze i zgodne z typowym podejściem do badań instalacji. Jeśli jednak w obwodzie istnieje podwyższone ryzyko pożarowe albo chcę wykryć zwarcie między żyłami, sięgam także po pomiary między poszczególnymi parami przewodów.
W opracowaniach technicznych SEP zwraca się uwagę, że w takich sytuacjach pomiar tylko względem ziemi może nie wykryć wszystkiego. I to jest ważna uwaga: nie każda wada izolacji ujawni się w tym samym układzie pomiarowym. Czasem trzeba podejść do obwodu bardziej szczegółowo.
Przeczytaj również: Wewnętrzna Linia Zasilająca (WLZ) - Co to jest i kiedy modernizować?
Odczytuję wynik po stabilizacji i rozładowuję obwód

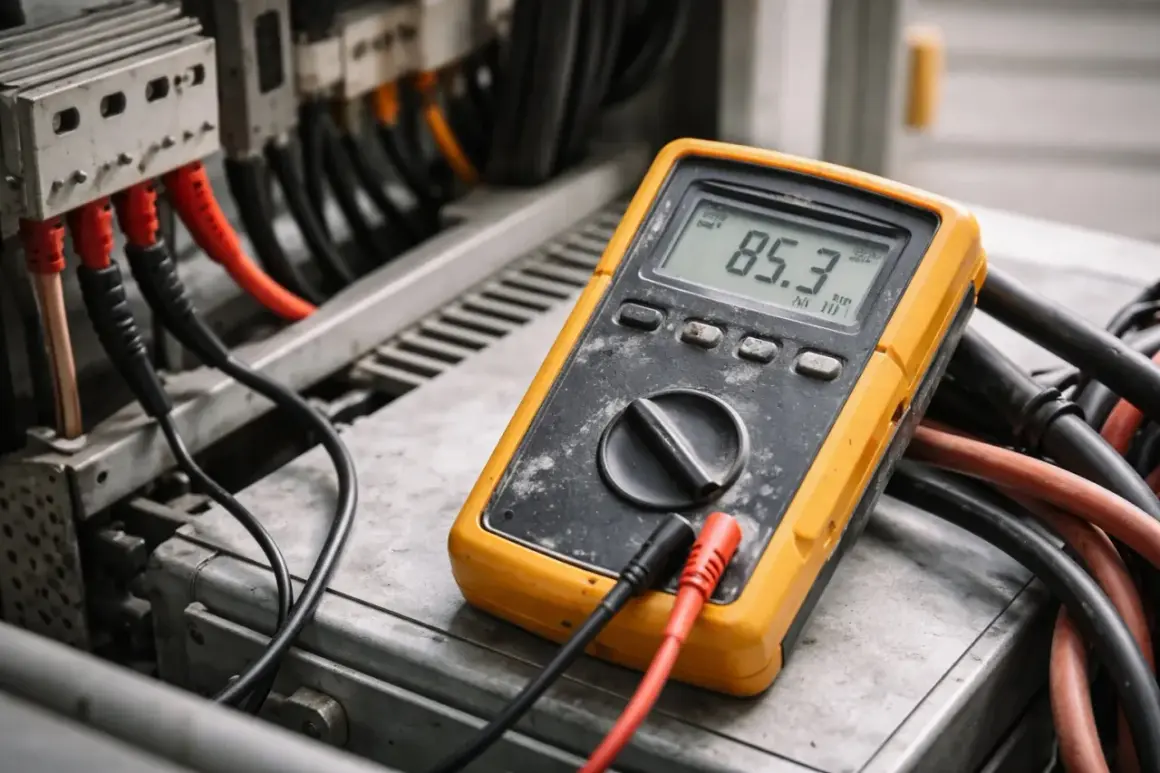

Po podaniu napięcia nie patrzę na pierwsze, chwilowe wskazanie jak na wynik ostateczny. W przewodach i kablach pojawia się najpierw prąd ładowania i absorpcji, a dopiero później wartość się stabilizuje. Dlatego odczyt robię po czasie przewidzianym przez procedurę albo po ustabilizowaniu wskazania, a nie po kilku sekundach. Po zakończeniu testu zawsze rozładowuję badany obwód, bo naładowany kabel albo element o dużej pojemności może być niebezpieczny także po odłączeniu miernika.
Dobrze przygotowany test to połowa sukcesu. Druga połowa to dobór napięcia probierczego i właściwe kryterium oceny, bo tu łatwo popełnić błąd nawet przy poprawnym podłączeniu.
Jakie napięcie probiercze i progi stosuje się w Polsce
Według Sonel, a także zgodnie z praktyką opartą na PN-HD 60364-6, dla większości obwodów budynkowych stosuje się 500 V DC i oczekuje co najmniej 1 MΩ. W systemach SELV i PELV obowiązuje niższe napięcie probiercze, a w instalacjach powyżej 500 V napięcie testowe rośnie do 1000 V. To nie są wartości „z głowy”, tylko punkt odniesienia, od którego zaczynam ocenę stanu instalacji.
| Rodzaj obwodu | Napięcie probiercze DC | Minimalna rezystancja izolacji |
|---|---|---|
| SELV i PELV | 250 V | 0,5 MΩ |
| Obwody do 500 V, w tym FELV | 500 V | 1,0 MΩ |
| Obwody powyżej 500 V | 1000 V | 1,0 MΩ |
Sama liczba to jednak nie wszystko, bo wynik łatwo zafałszować warunkami pomiaru. I właśnie tu najczęściej pojawiają się pomyłki.
Co najczęściej zafałszowuje wynik
Najwięcej problemów widzę tam, gdzie ktoś mierzy „na szybko” albo bez analizy, co jest jeszcze podłączone do obwodu. Najczęstsze źródła błędów są dość powtarzalne:
- wilgoć i zabrudzenia - powodują prąd upływu po powierzchni izolacji, więc wynik spada mimo braku klasycznego przebicia,
- podłączona elektronika - sterowniki, falowniki, zasilacze i SPD potrafią zaniżyć odczyt albo zostać uszkodzone,
- długi kabel - ma większą pojemność, więc wynik nie stabilizuje się od razu,
- niepełne rozłączenie obwodu - ukryte mostki, pozostawiony neutralny lub błędnie odpięty tor powodują wynik pozorny,
- zbyt wczesny odczyt - wskazanie pobrane przed stabilizacją bywa mylące,
- brak zacisku G w trudnych warunkach - przy zabrudzonej, powierzchniowo przewodzącej izolacji guard pomaga odciąć prądy powierzchniowe.
Na przewodach ekranowanych, kablach koncentrycznych albo bardzo zabrudzonych izolatorach korzystam z metody trójzaciskowej, bo wtedy łatwiej odróżnić rzeczywistą słabość izolacji od prądu płynącego po jej powierzchni. To szczególnie ważne przy analizie długich tras zewnętrznych i w miejscach, gdzie kurz i kondensacja są codziennością. Gdy odczyt jest graniczny, trzeba go czytać razem z kontekstem instalacji.
Jak interpretuję wynik i co robię przy granicznej wartości
| Wynik | Jak to czytam | Co robię dalej |
|---|---|---|
| Co najmniej 1 MΩ w obwodzie 230/400 V | Minimum spełnione | Dokumentuję wynik i przechodzę do kolejnych badań instalacji |
| 0,5 MΩ w obwodzie SELV lub PELV | Minimum spełnione dla tego typu obwodu | Sprawdzam, czy napięcie próbne i konfiguracja odpowiadają rodzajowi obwodu |
| Poniżej 1 MΩ w standardowej instalacji niskiego napięcia | Wynik nieakceptowalny | Dzielę obwód na sekcje, szukam zawilgocenia, uszkodzenia i błędów połączeń |
| Wynik blisko granicy, ale stabilny | Ostrzeżenie eksploatacyjne | Sprawdzam warunki pracy, temperaturę, długość trasy i osprzęt w torze |
Jeśli wynik jest niski, nie zgaduję. Szukam odcinka, który go zaniża: puszki połączeniowej, dławika, przewodu w korycie, fragmentu po zalaniu albo miejsca, gdzie izolacja została mechanicznie uszkodzona. W obwodach o podwyższonym ryzyku pożarowym nie poprzestaję na jednym układzie pomiarowym, bo zwarcie między żyłami może nie ujawnić się przy pomiarze tylko do ziemi. Opracowanie SEP przypomina właśnie o tym, że czasem trzeba sprawdzić też zależności między przewodami czynnymi.
Na końcu zostaje jeszcze kilka kontroli, które zamykają temat technicznie, a nie tylko formalnie.
Co jeszcze sprawdzam, zanim uznam instalację za gotową do pracy
Sam wynik izolacji nie daje pełnego obrazu, jeśli obok coś jest luźne, przegrzane albo źle opisane. Dlatego przed oddaniem instalacji do pracy lub przed wpisem do protokołu sprawdzam jeszcze ciągłość przewodów ochronnych, poprawność połączeń wyrównawczych, stan rozdzielnicy, dokręcenie zacisków, a przy okazji także RCD i impedancję pętli zwarcia. W praktyce to właśnie taki zestaw badań pokazuje, czy instalacja jest po prostu „nieuszkodzona”, czy rzeczywiście gotowa do bezpiecznej eksploatacji.W systemach rozdziału energii, szczególnie tam, gdzie są długie linie kablowe, zewnętrzne trasy, falowniki PV i sporo elektroniki, izolacja rzadko psuje się sama z siebie. Zwykle towarzyszy jej wilgoć, przeciążenie, uszkodzenie mechaniczne albo słaby punkt w połączeniu. Jeżeli potraktuję wyniki po kolei i bez pośpiechu, dostaję nie tylko odpowiedź „dobrze” albo „źle”, ale też realną wskazówkę, gdzie szukać przyczyny i jak przywrócić instalacji margines bezpieczeństwa.
