Energia elektryczna nie trafia do domu ani do fabryki prostą drogą z elektrowni. W praktyce linie wysokiego napięcia są tylko jednym z elementów większego układu, w którym liczą się stacje transformatorowe, poziomy napięć, straty przesyłowe i bezpieczeństwo pracy całego systemu. W tym tekście wyjaśniam, jak ta infrastruktura działa, jakie napięcia spotyka się w Polsce i dlaczego jej rozbudowa jest dziś tak ważna dla elektrowni, OZE i odbiorców.
Najważniejsze fakty o sieci najwyższych napięć
- W Polsce trzon przesyłu tworzą głównie sieci 400 kV i 220 kV, a 110 kV zwykle łączy system przesyłowy z dystrybucją.
- Im wyższe napięcie, tym mniejszy prąd potrzebny do przesyłu tej samej mocy, a więc niższe straty na długim dystansie.
- Stacje elektroenergetyczne obniżają albo podnoszą napięcie, dzięki czemu energia może przejść od elektrowni do odbiorców końcowych.
- Nowe inwestycje w sieć są dziś napędzane przez przyłączenia dużych OZE, magazynów energii i nowych odbiorców przemysłowych.
- Przy działce lub inwestycji blisko linii trzeba sprawdzić pas technologiczny, służebność przesyłu i realne ograniczenia zabudowy.

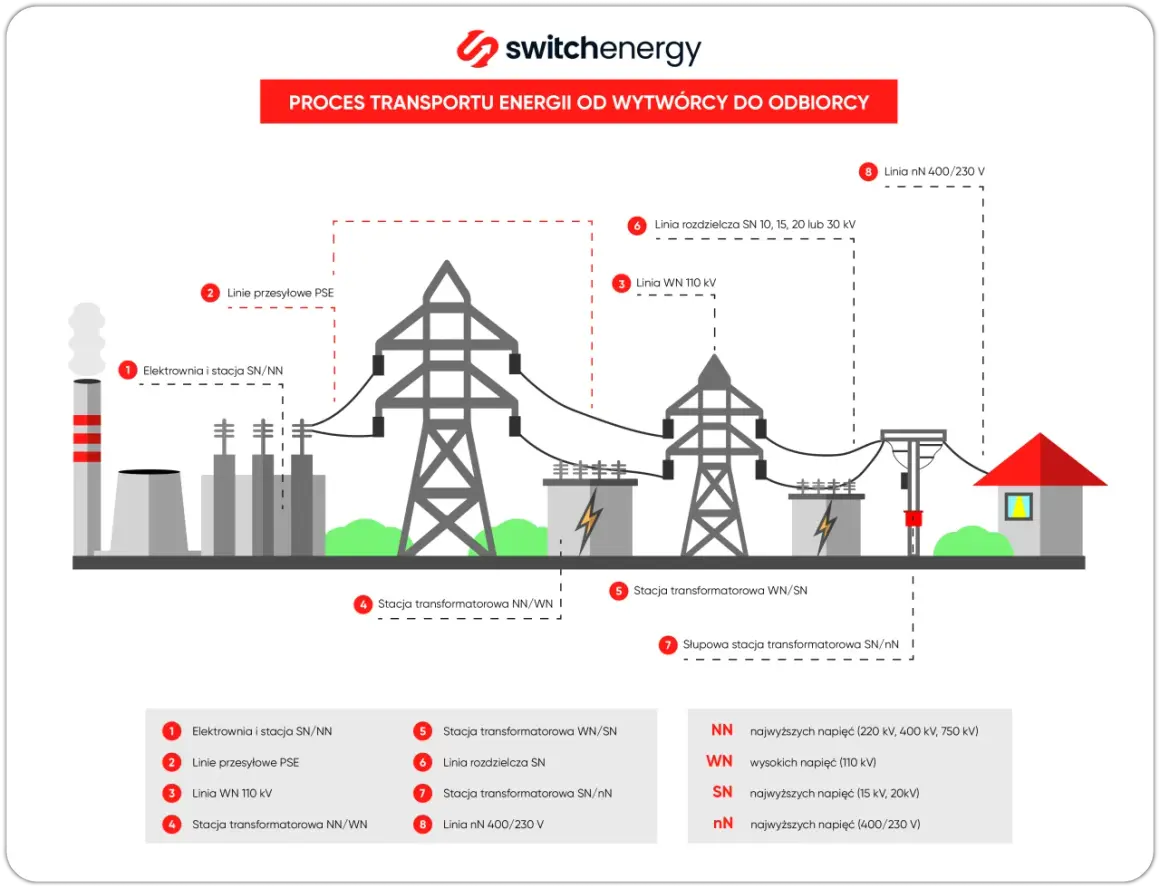

Jak energia z elektrowni trafia do odbiorców
Najkrótszy opis całego procesu brzmi tak: elektrownia wytwarza energię, transformator podwyższa napięcie, linia przenosi je na duży dystans, a kolejne stacje obniżają je do poziomu używanego przez przemysł, miasta i domy. To dlatego infrastruktura przesyłowa nie jest dodatkiem do energetyki, tylko jej kręgosłupem.
Patrzę na to przede wszystkim przez pryzmat fizyki. Przy tej samej mocy wyższe napięcie oznacza niższy prąd, a to z kolei mniejsze straty na przewodach. W uproszczeniu chodzi o to, że energia „ucieka” mniej wtedy, gdy płynie mniejszy prąd. Dla długich tras ma to ogromne znaczenie, bo bez tego przesył byłby po prostu nieopłacalny.
Dlaczego przesył na wysokim napięciu ma sens
Na tym etapie najłatwiej popełnić błąd i myśleć wyłącznie o samym napięciu. W praktyce ważniejszy jest cały zestaw: parametry przewodów, długość trasy, obciążenie oraz to, czy sieć ma gdzie oddać energię dalej. Właśnie dlatego nowoczesny system nie składa się z jednego „grubego kabla”, tylko z wielu węzłów i punktów transformacji.
Przeczytaj również: Elektrownia Nowy Sącz: Fakty o OZE i zasilaniu miasta
Co robi stacja transformatorowa
Stacja elektroenergetyczna działa jak brama między różnymi poziomami sieci. Jedne stacje podnoszą napięcie przy elektrowni, inne je obniżają, a jeszcze inne łączą kilka linii i kierują moc tam, gdzie jest potrzebna. To właśnie tutaj energia z dużego źródła trafia do sieci regionalnej, a potem do lokalnej dystrybucji.
Kiedy widać już sam przepływ energii, łatwiej zrozumieć skalę sieci w Polsce i to, dlaczego nie da się jej budować wyłącznie „na oko”.
Jak wygląda sieć najwyższych napięć w Polsce
Według PSE, na koniec 2025 r. krajowa sieć przesyłowa obejmowała 16 520 km linii najwyższych napięć i 112 stacji elektroenergetycznych. To duża, rozgałęziona infrastruktura, ale nie jednolita: inne zadanie mają linie 400 kV, inne 220 kV, a jeszcze inne połączenia prądu stałego.
| Element | Skala | Znaczenie praktyczne |
|---|---|---|
| Linie 400 kV | 9 624 km, 142 linie | Główny przesył na duże odległości i wyprowadzanie mocy z dużych elektrowni oraz OZE |
| Linie 220 kV | 6 896 km, 167 linii | Węzły regionalne i połączenia, które wzmacniają krajowy układ przesyłowy |
| Stacje najwyższych napięć | 112 obiektów | Punkty transformacji napięcia i sterowania przepływem energii |
| Połączenie 450 kV DC ze Szwecją | 254 km, z czego 127 km po stronie PSE | Wymiana energii z systemem zagranicznym bez klasycznej synchronizacji częstotliwości |
W praktyce większość tej infrastruktury jest napowietrzna, bo taki wariant jest łatwiejszy do serwisowania i sensowniejszy ekonomicznie na długich trasach. Kable stosuje się rzadziej, najczęściej tam, gdzie wchodzą w grę trudne warunki terenowe, przejścia pod wodą albo szczególne ograniczenia przestrzenne.
Ta skala prowadzi do kolejnego pytania: czym właściwie różnią się poszczególne poziomy napięcia i kiedy wybiera się jeden zamiast drugiego?
Czym różnią się 400 kV, 220 kV i połączenia prądu stałego
Technicznie 110 kV także zalicza się do wysokich napięć, ale w polskim systemie przesyłowym to 400 kV i 220 kV tworzą jego główny szkielet. To właśnie one są projektowane do transportu energii na duże odległości i do pracy z największymi źródłami wytwórczymi.
| Poziom lub typ | Do czego służy | Największa zaleta | Ograniczenie |
|---|---|---|---|
| 400 kV | Główny przesył na duże odległości, wyprowadzanie mocy z dużych elektrowni i farm OZE | Największa przepustowość i dobre warunki dla długich tras | Wymaga dużych stacji i trudniej ją budować społecznie oraz środowiskowo |
| 220 kV | Węzły regionalne, włączenie dużych źródeł i odbiorców | Dobry kompromis między zasięgiem a kosztem | W części kraju wymaga modernizacji albo przełączeń na 400 kV |
| 110 kV | Styk między przesyłem a dystrybucją, zasilanie lokalnych obszarów przemysłowych | Ułatwia zasilanie lokalnych sieci | Nie jest docelowym poziomem dla długiego transportu energii |
| 450 kV DC | Połączenie ze Szwecją | Dobrze sprawdza się na długim odcinku podmorskim i przy pracy asynchronicznej | Wymaga stacji przekształtnikowych i innej logiki pracy niż sieć AC |
Warto też rozumieć oznaczenia typu 400/220/110 kV. To po prostu stacja, w której kilka poziomów napięcia spotyka się w jednym węźle, a energia może zostać obniżona lub przekierowana dalej. Tego typu obiekty są niezwykle ważne, bo bez nich nawet dobrze pracująca elektrownia nie miałaby gdzie oddać mocy do systemu.
Skoro wiadomo już, jak działa technika, trzeba odpowiedzieć na pytanie, dlaczego inwestycji sieciowych przybywa tak szybko.
Dlaczego rozbudowa sieci przyspiesza
W projekcie planu rozwoju na lata 2025-2034 zapisano 389 projektów inwestycyjnych i około 66,3 mld zł nakładów. To pokazuje, że nie chodzi o kosmetyczne modernizacje, tylko o realne dostosowanie systemu do nowych źródeł, większych przepływów i zmieniającego się profilu zużycia energii.
Najważniejsze powody są bardzo praktyczne:
- duże elektrownie i farmy wiatrowe muszą mieć bezpieczne wyprowadzenie mocy;
- nowe źródła OZE często powstają tam, gdzie sieć historycznie była słabsza;
- rosną potrzeby przemysłu, centrów danych, magazynów energii i elektromobilności;
- stare odcinki trzeba zastępować lub wzmacniać, żeby zmniejszyć ryzyko awarii;
- system musi zachować stabilność mimo coraz większej zmienności produkcji.
W praktyce modernizacja nie polega wyłącznie na budowie nowych słupów. Często równie ważne są przełączenia istniejących torów z 220 na 400 kV, rozbudowa stacji i zwiększanie możliwości transformacji. To daje większy efekt niż sam fakt postawienia kolejnej konstrukcji w terenie.
To bezpośrednio przekłada się na elektrownie, farmy wiatrowe, fotowoltaikę i magazyny energii, bo każdy z tych elementów potrzebuje nie tylko mocy, ale też drogi, którą ta moc rzeczywiście dotrze do odbiorcy.
Co to zmienia dla elektrowni, OZE i magazynów energii
Patrzę na to prosto: elektrownia bez sieci jest jak fabryka bez dróg dojazdowych. Nawet jeśli źródło ma dobre parametry, jego potencjał zostanie ograniczony, jeśli lokalny węzeł nie przyjmie mocy albo nie ma gdzie jej dalej wysłać. Dlatego w inwestycjach liczy się nie tylko sama jednostka wytwórcza, ale też stacja, linia i układ otoczenia sieciowego.
Dla dużych elektrowni systemowych to kwestia niezawodności wyprowadzenia mocy. Dla farm wiatrowych i fotowoltaicznych dochodzi jeszcze jeden problem: miejsca najlepsze do produkcji energii nie zawsze leżą tam, gdzie energia jest najczęściej zużywana. Sieć ma ten dystans zniwelować. Właśnie dlatego modernizacje wokół dużych węzłów, takich jak obszary zasilane z Elektrowni Pątnów, są dziś tak istotne.
Magazyny energii pomagają, ale nie zastępują sieci. Mogą wyrównywać krótkie wahania produkcji, przesuwać energię w czasie i wspierać bilansowanie systemu, ale nie przeniosą jej geograficznie tam, gdzie brakuje przepustowości. To nadal zadanie dla linii i stacji.
Jeśli miałbym wskazać jedną rzecz, którą inwestorzy często niedoceniają, to właśnie to: wartość projektu energetycznego nie wynika tylko z mocy zainstalowanej, lecz także z tego, czy sieć potrafi tę moc przyjąć i rozprowadzić dalej.
Zanim więc kupi się działkę albo planuje większą instalację, trzeba sprawdzić nie tylko mapę, lecz także prawo, techniczne ograniczenia i realne możliwości przyłączeniowe.

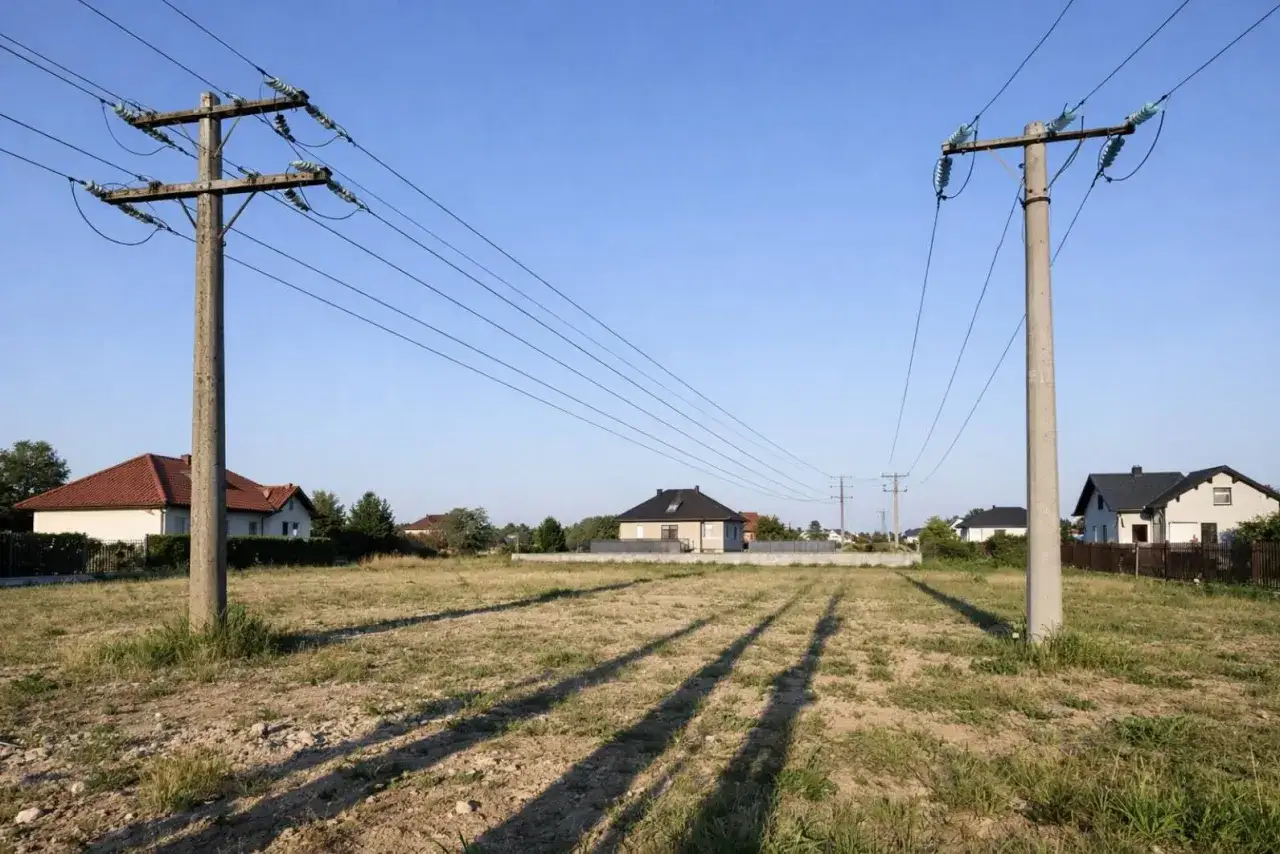

Na co zwrócić uwagę przy działce, inwestycji albo domu w pobliżu linii
Najczęstszy błąd widzę wtedy, gdy ktoś patrzy wyłącznie na sam przebieg słupów, a pomija dokumenty i strefy ochronne. To podejście bywa kosztowne, bo później okazuje się, że budowa, rozbudowa albo nawet zwykła wycinka drzew wymaga dodatkowych uzgodnień.
| Co sprawdzić | Po co | Na co uważać |
|---|---|---|
| Pas technologiczny | Określa obszar, w którym obowiązują ograniczenia zabudowy i prac | Mapa ewidencyjna nie pokazuje wszystkich ograniczeń praktycznych |
| Służebność przesyłu | Opisuje prawa operatora do wejścia, konserwacji i napraw | Warto sprawdzić ją przed zakupem działki |
| Warunki przyłączenia | Pokazują, czy lokalna sieć ma wolną moc i jak można się wpiąć | Bliskość linii nie oznacza automatycznie dobrego przyłączenia |
| Prace wysokościowe i drzewa | Chronią ludzi i infrastrukturę | Dźwigi, podnośniki i wycinka wymagają uzgodnień |
W sąsiedztwie linii czasem pojawia się cichy szum albo trzask, szczególnie przy wilgoci. To zwykle efekt zjawiska koronowego, a nie awaria. Dla wielu osób ważniejsze od samego hałasu są jednak ograniczenia przestrzenne, estetyczne i formalne, bo to one realnie wpływają na sposób wykorzystania terenu.
Jeśli ktoś planuje fotowoltaikę, niewielki zakład albo dom na działce w pobliżu takiej infrastruktury, ja zawsze rekomenduję sprawdzenie nie tylko odległości od słupów, ale też dokumentów sieciowych. To zwykle oszczędza więcej czasu niż późniejsze poprawki projektu.
Dlaczego ta sieć decyduje dziś o tempie transformacji energetycznej
W 2026 r. najważniejsza lekcja jest prosta: same źródła wytwórcze nie wystarczą, jeśli nie powstanie dla nich infrastruktura przesyłowa. To właśnie sieć przesądza o tym, czy nowa elektrownia, farma wiatrowa albo magazyn energii stanie się częścią krajowego systemu, czy zostanie lokalnym projektem o ograniczonym zasięgu.
- Największą przewagę mają projekty, które od początku łączą wytwarzanie, stację i trasę wyprowadzenia mocy.
- W praktyce liczy się nie tylko moc zainstalowana, ale też przepustowość lokalnego węzła.
- Rozbudowa sieci jest wolniejsza niż stawianie samych źródeł, więc planowanie z wyprzedzeniem ma ogromne znaczenie.
Ja patrzę na tę infrastrukturę jak na krwioobieg systemu: bez niej nawet nowoczesna elektrownia lub farma PV pozostaje tylko obiektem w terenie, a nie realnym elementem krajowego bilansu energii. Jeśli ocenia się dziś projekt energetyczny, warto analizować nie tylko źródło, ale też drogę, którą energia rzeczywiście dojedzie do odbiorcy.
