Słupy wysokiego napięcia - Jak działają i co musisz wiedzieć?

Taki słup wysokiego napięcia nie jest po prostu wysokim masztem z przewodami. To część systemu, który prowadzi energię z elektrowni, farm wiatrowych i instalacji fotowoltaicznych przez sieć przesyłową aż do stacji transformatorowych, a potem do domów i firm. W tym tekście wyjaśniam, jak jest zbudowany, dlaczego ma właśnie taką formę, jakie są jego najważniejsze rodzaje i z jakimi zasadami bezpieczeństwa naprawdę trzeba się liczyć.

Czym ta konstrukcja jest w systemie elektroenergetycznym

Ja patrzę na taki element sieci przede wszystkim jak na konstrukcję wsporczą, która ma utrzymać przewody na bezpiecznej wysokości i w stałej odległości od ziemi, drzew, budynków oraz innych obiektów. W praktyce to właśnie ona pozwala prowadzić linie napowietrzne tam, gdzie kabel podziemny byłby za drogi, trudniejszy w naprawie albo po prostu nieopłacalny na długim odcinku.

W Polsce PSE klasyfikuje 110 kV jako wysokie napięcie, a 220 i 400 kV jako najwyższe napięcia. To ważne rozróżnienie, bo od klasy napięcia zależy wysokość konstrukcji, rozstaw przewodów, rodzaj izolatorów i wymagane odległości od otoczenia. Im wyższe napięcie, tym łatwiej przesyłać duże moce na dalsze dystanse przy mniejszych stratach energii.

Najprościej mówiąc, taka wieża nie „robi” energii, ale umożliwia jej transport. I właśnie dlatego przy elektrowniach, dużych źródłach OZE oraz na trasach między węzłami sieci jest tak samo ważna jak transformator czy rozdzielnia. Gdy już wiemy, po co stoi, łatwiej zrozumieć, z czego dokładnie jest zbudowana.

Z czego składa się konstrukcja nośna

Ja patrzę na tę infrastrukturę jak na układ mechaniczny i elektryczny jednocześnie: musi wytrzymać ciężar przewodów, siłę wiatru, oblodzenie, skoki temperatury, a przy tym zachować odpowiednią izolację. Właśnie dlatego każdy element ma tu swoje zadanie, a awaria jednego z nich potrafi wpłynąć na pracę całej linii.

Fundament

Fundament przenosi obciążenia całej konstrukcji do gruntu. W zależności od warunków gruntowych może mieć formę żelbetowych stóp, pali lub rozbudowanej podstawy zakotwionej głębiej w ziemi. Dla laika jest niewidoczny, ale to on decyduje o stabilności w czasie silnego wiatru, osiadania gruntu i pracy całej linii przez dekady.

Trzon i wysięgniki

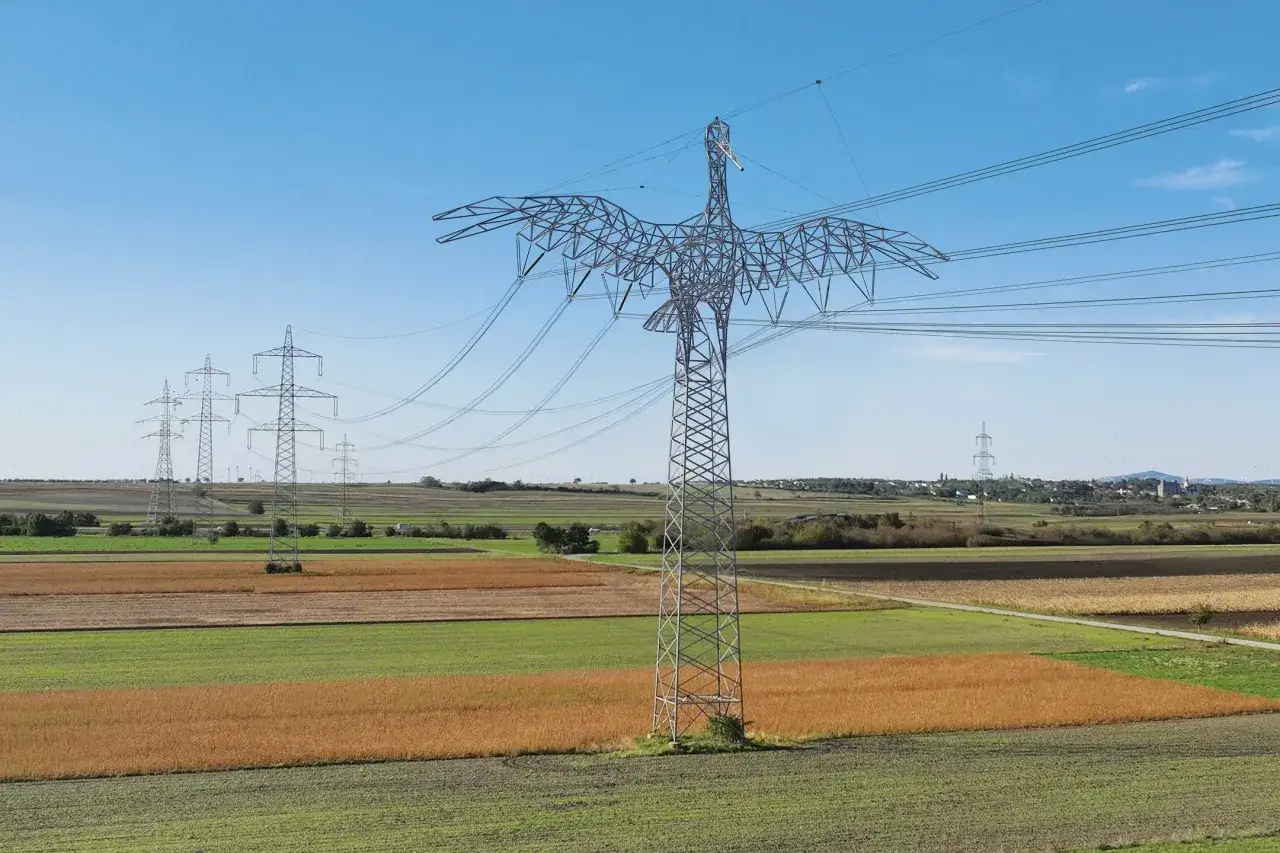

Trzon to główna część nośna, a wysięgniki, poprzeczki lub ramiona służą do rozstawienia przewodów w odpowiedniej geometrii. W konstrukcjach kratowych, które dominują w Polsce, stalowy ażurowy układ daje bardzo dobry stosunek masy do wytrzymałości. W terenie miejskim albo tam, gdzie trzeba ograniczyć szerokość zajętego pasa, spotyka się także inne rozwiązania, na przykład słupy rurowe.

Izolatory i przewody

Izolatory oddzielają przewody od konstrukcji metalowej i utrzymują bezpieczny odstęp elektryczny. Najczęściej są to izolatory łańcuchowe, czyli zestawy kilku elementów połączonych w jeden ciąg. Ich długość rośnie wraz z napięciem. To nie jest detal estetyczny, tylko element, który naprawdę decyduje o niezawodności linii w deszczu, mgle i przy zanieczyszczeniach powietrza.

Przeczytaj również: Elektrownia Opole: Gigant energetyczny i jego zielona transformacja

Uziemienie i osprzęt ochronny

Uziemienie odprowadza do gruntu prądy zwarciowe i piorunowe, a osprzęt ochronny wspiera pracę całego układu w warunkach awaryjnych. Na liniach spotyka się też przewody odgromowe, które mają przejąć część skutków wyładowań atmosferycznych. Dla wielu osób to mniej widoczna część infrastruktury, ale z punktu widzenia bezpieczeństwa bywa równie ważna jak same przewody fazowe.

Gdy rozumie się już budowę, naturalnie pojawia się następne pytanie: dlaczego jedne konstrukcje są proste, a inne wyglądają jak rozbudowane wieże techniczne? Odpowiedź zależy głównie od funkcji w linii.

Jakie są najważniejsze rodzaje i gdzie się je stosuje

W praktyce rodzaj słupa dobiera się do przebiegu trasy, napięcia, obciążeń mechanicznych i tego, czy linia biegnie prosto, skręca, kończy się, czy przechodzi przez trudny teren. Poniższe zestawienie pokazuje najczęstsze warianty i ich zastosowanie.

Rodzaj	Gdzie się go używa	Po co jest stosowany
Przelotowy	Na prostych odcinkach trasy	Utrzymuje przewody w linii prostej i przenosi głównie obciążenia pionowe
Narożny	W miejscach zmiany kierunku	Przyjmuje większe siły boczne, bo linia „ciągnie” w nowym kierunku
Odciągowy	Na odcinkach o dużych obciążeniach lub przy dużych rozpiętościach	Przejmuje znaczną część naciągu przewodów i stabilizuje układ
Krańcowy	Na końcach odcinków lub przy wejściu do stacji	Zamyka sekcję linii i pozwala bezpiecznie przejść do innego układu

W terenie leśnym, górzystym albo na skrzyżowaniach z drogami i torami projektant może dobrać konstrukcję wyższą, mocniejszą lub o nietypowym układzie ramion. To nie jest fanaberia projektowa, tylko odpowiedź na realne warunki: wiatr, śnieg, oblodzenie, długość przęsła i wymagane prześwity. Tego typu dobór ma sens tylko wtedy, gdy cała trasa została policzona jako spójny układ, a nie zbiór przypadkowych podpór.

Gdy odróżnię już typy konstrukcji, najważniejsze staje się pytanie o sam przepływ energii. I tu właśnie słupy są tylko jednym z etapów większej układanki.

Jak łączy elektrownie z odbiorcami

Energia z elektrowni nie trafia do użytkownika w tej samej postaci, w jakiej opuszcza generator. Najpierw napięcie jest podnoszone, bo przy wyższym napięciu można przesyłać większą moc przy mniejszym prądzie, a to oznacza niższe straty na przewodach. Potem, już bliżej odbiorców, napięcie jest stopniowo obniżane przez transformatory.

Najprostsza droga wygląda tak:

1. elektrownia lub farma OZE oddaje moc do transformatora podwyższającego napięcie,
2. energia trafia do linii 220 lub 400 kV, czyli do sieci najwyższych napięć,
3. w stacji elektroenergetycznej napięcie jest obniżane do 110 kV,
4. dalej przechodzi do sieci średniego napięcia,
5. na końcu trafia do transformatora nn i do instalacji 230/400 V w domach oraz firmach.

To samo dotyczy nowych źródeł odnawialnych. Farmy fotowoltaiczne nie „wypychają” energii bezpośrednio do najbliższego przewodu nad drogą. Najpierw musi być właściwe przyłącze, stacja transformatorowa i zgodność z możliwościami sieci. Z mojego punktu widzenia to właśnie tu wielu inwestorów popełnia pierwszy błąd: zakłada, że sama obecność linii rozwiązuje problem przyłączenia, a w praktyce liczą się jeszcze warunki techniczne, wolna moc i odległość od właściwego węzła.

Skoro wiemy już, jak ten element pracuje w systemie, trzeba przejść do sprawy najważniejszej z punktu widzenia zwykłego człowieka: bezpieczeństwa w jego otoczeniu.

Co trzeba wiedzieć o bezpieczeństwie i odległościach

Ja traktuję tę część jako najważniejszą, bo w pobliżu linii łatwo o rutynę. Przewody są wysoko, więc wielu osobom wydaje się, że ryzyko jest małe. To złudzenie. Niebezpieczeństwo pojawia się nie tylko przy dotknięciu przewodu, ale także wtedy, gdy maszyna, narzędzie albo wysoki ładunek zbliży się zbyt mocno do linii.

Najważniejsze zasady są proste:

• nie wolno wspinać się na konstrukcję ani dotykać przewodów,
• maszyn rolniczych, budowlanych i dźwigów nie ustawia się pod linią bez sprawdzenia wysokości i strefy pracy,
• przy składowaniu materiałów trzeba zachować odstępy bezpieczeństwa,
• w czasie upału przewody mogą się bardziej ugiąć, więc pozornie „bezpieczna” wysokość bywa myląca,
• w razie kontaktu pojazdu z linią najlepiej pozostać w kabinie i wezwać pomoc pod 991 lub 112.

W praktyce minimalne odległości zależą od klasy linii i konkretnej sytuacji. W materiałach dla prac polowych spotyka się zasadę, że przy składowaniu materiałów trzeba zachować ponad 15 m od linii do 110 kV i ponad 30 m od linii wyższych niż 110 kV. W dokumentach PSE dla linii najwyższych napięć pojawia się też pas technologiczny 70 m, czyli 35 m od osi linii po każdej stronie, ale to zawsze trzeba odnosić do konkretnego projektu i uzgodnień.

Największy błąd, jaki widzę, to traktowanie tych stref jak „orientacyjnych”. One są po to, żeby nie dopuścić do sytuacji, w której człowiek albo sprzęt znajdzie się za blisko przewodu pod napięciem. I właśnie dlatego przy budowie oraz modernizacji sieci tyle uwagi poświęca się projektowi i utrzymaniu.

Jak powstaje i jak utrzymuje się taką linię

Budowa linii napowietrznej nie zaczyna się od ustawienia wieży w polu, tylko od projektu, uzgodnień i sprawdzenia warunków terenu. To proces wieloetapowy, a w przypadku długich tras potrafi trwać latami. Jeśli ktoś myśli o tym jak o zwykłej inwestycji budowlanej, bardzo szybko zderza się z geodezją, przepisami środowiskowymi, służebnością przesyłu i koniecznością zachowania prześwitów.

Typowy ciąg prac wygląda tak:

1. wytyczenie trasy i uzgodnienie przebiegu,
2. badania geotechniczne i projekt fundamentów,
3. wykonanie fundamentów i montaż konstrukcji stalowej,
4. rozwieszenie przewodów oraz osprzętu izolacyjnego,
5. pomiary, testy i odbiór techniczny,
6. regularne przeglądy, czyszczenie, wymiana osprzętu i kontrola fundamentów.

Utrzymanie takiej infrastruktury to nie tylko naprawy po awarii. To także wycinka lub przycinanie drzew, które wchodzą w pas linii, kontrola korozji, sprawdzanie izolatorów, badanie uziemień i reagowanie na skutki wichur, oblodzenia czy uderzeń pioruna. Właśnie dlatego tak duże znaczenie mają wyspecjalizowane ekipy, które pracują według procedur i przy zachowaniu odłączonego lub zabezpieczonego pola pracy.

To prowadzi do bardzo praktycznego pytania: co z tego wynika dla właściciela działki albo osoby planującej inwestycję w pobliżu trasy linii? Tutaj naprawdę liczą się szczegóły zapisane w dokumentach, a nie tylko sam widok słupów na horyzoncie.

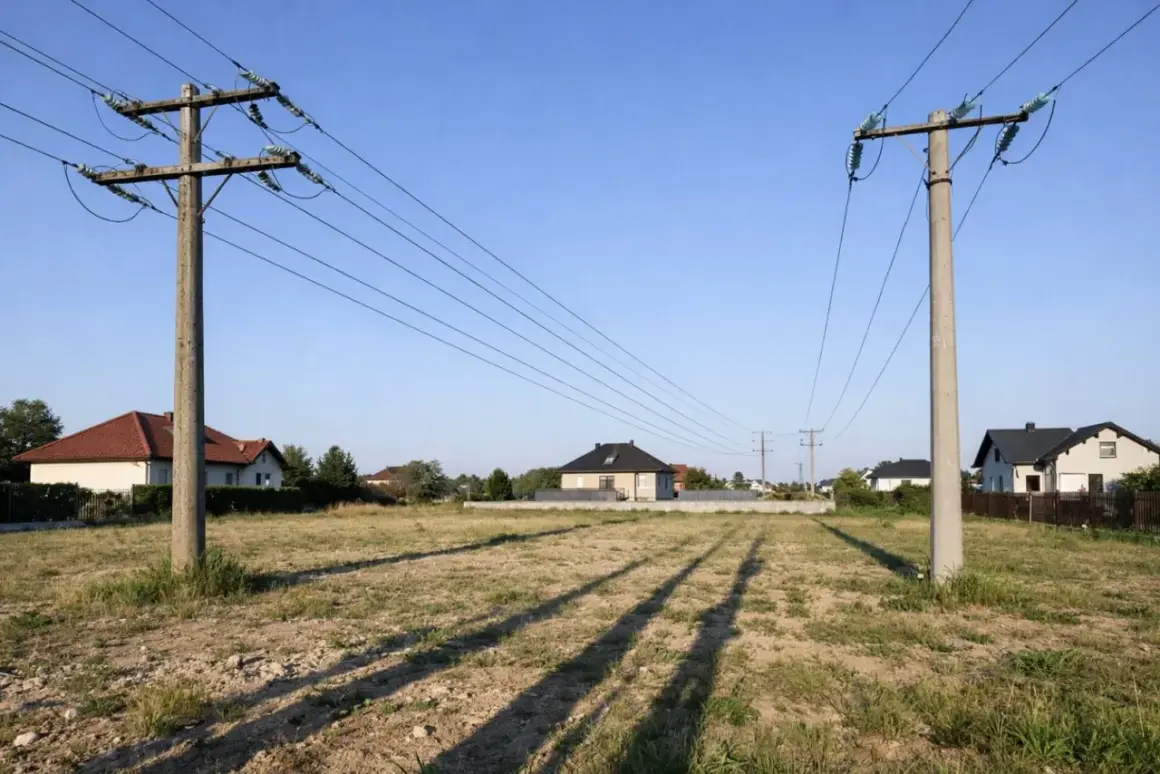

Co to oznacza dla działki lub inwestycji przy trasie linii

Jeżeli linia przebiega przez działkę albo w jej bezpośrednim sąsiedztwie, najważniejsze są trzy rzeczy: przebieg pasa technologicznego, służebność przesyłu i ograniczenia wysokości zabudowy oraz nasadzeń. To nie są formalności dla samej zasady. One chronią zarówno sieć, jak i właściciela gruntu przed sytuacją, w której nowy budynek, drzewo albo magazyn materiałów znalazłby się w strefie konfliktu z infrastrukturą.

W praktyce oznacza to, że przed projektem domu, farmy PV, hali albo magazynu trzeba sprawdzić nie tylko plan miejscowy, ale też mapy uzbrojenia terenu i dokładny przebieg linii. Ja zawsze zwracam uwagę na to, że sama odległość od przewodów to nie wszystko. Liczy się też możliwość dojazdu służb technicznych, pole manewru dla sprzętu oraz to, czy dana działka nie ma już narzuconych ograniczeń wynikających z istniejącej infrastruktury.

Dla inwestora OZE to szczególnie ważne, bo farmy fotowoltaiczne są wrażliwe na każdy dodatkowy ograniczający zapis. Czasem okazuje się, że lokalizacja wygląda dobrze „na mapie”, ale po uwzględnieniu stref i przyłącza projekt traci sens ekonomiczny. Dlatego zanim podejmie się decyzję, lepiej policzyć warianty niż później walczyć z ograniczeniami, których dało się uniknąć.

Na koniec zostaje rzecz najprostsza, ale najważniejsza: jak spojrzeć na tę infrastrukturę rozsądnie, bez przesadnego lęku i bez lekceważenia.

Dlaczego ten element sieci ma większe znaczenie, niż wygląda na pierwszy rzut oka

Najkrócej mówiąc, taki element nie jest tłem krajobrazu. To fragment systemu, który utrzymuje ciągłość dostaw energii, łączy źródła wytwórcze z odbiorcami i pozwala wykorzystać duże moce bez marnowania ich po drodze. Bez dobrze zaprojektowanej konstrukcji, właściwego napięcia i kontroli bezpieczeństwa cała sieć traciłaby niezawodność.

Jeśli mam wskazać jedną rzecz, którą warto zapamiętać, to powiedziałbym tak: najważniejsze nie jest samo to, że konstrukcja stoi wysoko, ale to, że łączy mechanikę, elektrykę i bezpieczeństwo w jednym rozwiązaniu. Gdy rozumie się tę logikę, łatwiej ocenić zarówno działającą sieć przesyłową, jak i nową inwestycję w jej pobliżu.

W praktyce dobrze zaprojektowana linia i jej słupy mają służyć dziesiątki lat, ale tylko wtedy, gdy projekt, wykonanie i późniejsze utrzymanie idą w parze. To właśnie ten porządek sprawia, że energia z elektrowni i źródeł odnawialnych dociera tam, gdzie jest potrzebna, bezpiecznie i bez zbędnych strat.
