W elektroenergetyce sześciofluorek siarki przez lata był jednym z najwygodniejszych sposobów na kompaktową i bezpieczną aparaturę łączeniową. Dziś temat nie kończy się jednak na samej technice, bo dochodzą do niego koszty środowiskowe, nowe ograniczenia prawne i decyzje inwestycyjne, które wpływają na projektowanie stacji, elektrowni oraz przyłączeń dla OZE. W tym tekście pokazuję, gdzie ten gaz naprawdę pracuje, dlaczego był tak popularny, co się zmienia w 2026 roku i jakie rozwiązania mają dziś największy sens.
Najważniejsze informacje o SF6 w elektroenergetyce
- To gaz izolacyjny i gaszący łuk elektryczny, stosowany głównie w wyłącznikach, rozdzielnicach i stacjach GIS.
- W elektrowniach występuje przede wszystkim w aparaturze łączeniowej, a nie w samym procesie wytwarzania energii.
- Jego zaletą są bardzo dobre własności elektryczne i małe gabaryty urządzeń, wadą zaś bardzo wysoki wpływ klimatyczny.
- W UE od 1 stycznia 2026 r. nowe rozdzielnice SN do 24 kV nie mogą opierać się na fluorowanych gazach cieplarnianych w medium izolacyjnym lub gaszącym.
- Dla istniejących instalacji kluczowe są szczelność, odzysk gazu, dokumentacja i serwis wykonywany przez uprawnione osoby.
Czym jest sześciofluorek siarki i dlaczego energetyka go używa
SF6, czyli sześciofluorek siarki, to gaz techniczny o bardzo dobrych właściwościach dielektrycznych. W praktyce oznacza to, że świetnie izoluje elementy pod wysokim napięciem i pomaga szybko wygasić łuk elektryczny podczas łączenia obwodów. Ja patrzę na niego jak na klasyczny przykład kompromisu inżynierskiego: przez lata rozwiązywał realny problem, bo pozwalał budować mniejsze, bezpieczniejsze i bardziej zwarte urządzenia.

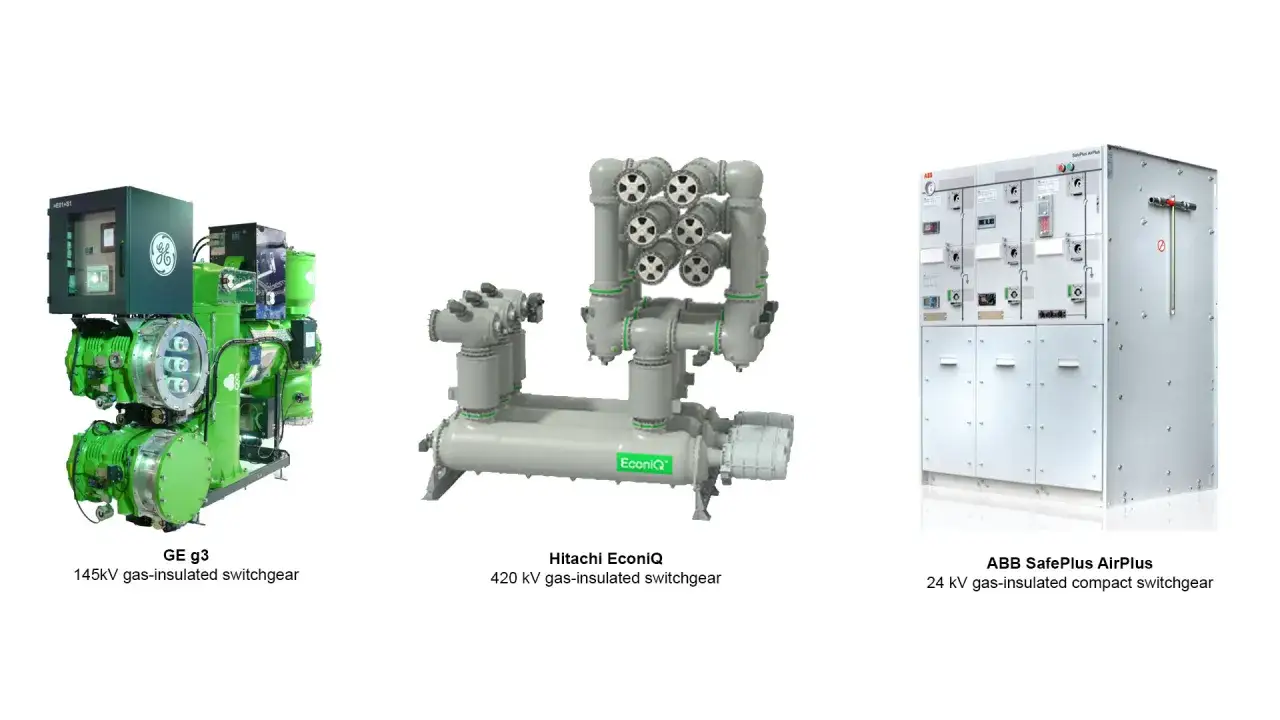

To właśnie dlatego tak chętnie stosowano go w wyłącznikach, rozdzielnicach i stacjach gazowo izolowanych, czyli GIS. W miejscu, gdzie liczy się niezawodność, ograniczona przestrzeń i odporność na trudne warunki pracy, taki gaz dawał przewagę. Problem polega na tym, że ta wygoda ma bardzo wysoki koszt klimatyczny.
| Cecha | Co daje w praktyce |
|---|---|
| Bardzo dobra izolacja | Umożliwia budowę kompaktowych urządzeń o wysokiej niezawodności. |
| Skuteczne gaszenie łuku | Ułatwia bezpieczne rozłączanie obwodów pod obciążeniem. |
| Niepalność i stabilność chemiczna | Podnosi bezpieczeństwo eksploatacji aparatury elektrycznej. |
| Bardzo wysoki potencjał cieplarniany | Nawet niewielkie wycieki stają się poważnym problemem środowiskowym. |
Według Komisji Europejskiej, potencjał ocieplający SF6 jest liczony jako 24 300 razy wyższy niż CO2 w horyzoncie 100 lat, więc nie dziwi, że technologia ta zaczęła być wypierana przez nowsze rozwiązania. Kiedy już wiemy, skąd brała się jej popularność, łatwiej zobaczyć, gdzie dokładnie pracuje w elektrowniach i sieci.
Gdzie ten gaz pracuje w elektrowniach i sieci
W samym procesie wytwarzania energii SF6 zwykle nie bierze udziału. Nie znajdziesz go w turbinie, kotle czy panelu fotowoltaicznym. Jego rola zaczyna się tam, gdzie trzeba bezpiecznie rozdzielać, zabezpieczać i łączyć energię elektryczną: w rozdzielniach, wyłącznikach, stacjach transformatorowych i węzłach przyłączeniowych.
Najczęstsze miejsca zastosowania
- rozdzielnice średniego napięcia w zakładach przemysłowych i stacjach transformatorowych,
- rozdzielnice wysokiego napięcia w elektrowniach i stacjach systemowych,
- stacje GIS, gdzie przestrzeń jest ograniczona, a kompaktowość ma duże znaczenie,
- pola wyłącznikowe i aparatura łączeniowa przy dużych obiektach energetycznych,
- przyłącza dla farm fotowoltaicznych i wiatrowych, szczególnie tam, gdzie liczy się mały footprint.
Dlaczego w ogóle sięgało się po kompaktową technologię
W elektrowniach i stacjach przesyłowych każdy metr kwadratowy ma znaczenie. Kompaktowa rozdzielnica gazowa pozwalała ograniczyć zajętość terenu, uprościć zabudowę i zmniejszyć ryzyko oddziaływania warunków zewnętrznych. To była bardzo praktyczna przewaga, zwłaszcza w dużych aglomeracjach, obiektach przemysłowych i miejscach, gdzie rozbudowa infrastruktury była trudna.
Właśnie dlatego temat SF6 nie jest wyłącznie akademicki. Dotyczy realnych decyzji: czy lepiej zachować zwartą rozdzielnię gazową, czy przejść na inną technologię, która będzie większa, ale tańsza środowiskowo. Skoro wiemy już, gdzie gaz pracuje, łatwiej zrozumieć, dlaczego regulacje zaczęły dotyczyć właśnie tej aparatury.
Dlaczego odchodzi się od niego szybciej niż jeszcze kilka lat temu
Główny problem nie polega na tym, że SF6 działa źle. Działa bardzo dobrze. Kłopot zaczyna się wtedy, gdy zestawimy jego parametry techniczne z wpływem na klimat i z ryzykiem strat przy eksploatacji, serwisie albo likwidacji urządzeń. W systemach energetycznych nawet niewielkie nieszczelności mają znaczenie, bo gaz jest używany latami, a każda ucieczka trafia wprost do atmosfery.
W praktyce najważniejsza zmiana jest prosta: nowa infrastruktura musi być projektowana tak, aby nie opierać się już automatycznie na tym gazie. W UE harmonogram ograniczeń rozpisano etapami, więc inwestorzy i operatorzy muszą patrzeć nie tylko na dzisiejszą specyfikację, ale też na to, co będzie wolno eksploatować za kilka lat.
| Data graniczna | Co to oznacza w praktyce |
|---|---|
| 1 stycznia 2026 | Nowe rozdzielnice SN do 24 kV nie mogą wykorzystywać fluorowanych gazów cieplarnianych w medium izolacyjnym lub gaszącym. |
| 1 stycznia 2028 | Ograniczenia obejmują nową aparaturę WN w przedziale 52-145 kV i do 50 kA. |
| 1 stycznia 2030 | Rozszerzenie wymogów na rozdzielnice SN powyżej 24 kV do 52 kV. |
| 1 stycznia 2032 | Dalsze ograniczenia dla aparatury WN powyżej 145 kV lub powyżej 50 kA. |
| 1 stycznia 2035 | Serwis z użyciem pierwotnego SF6 ma być wyłączany, jeśli gaz nie jest odzyskany lub zrecyklingowany. |
To nie jest zakaz natychmiastowego używania całej istniejącej infrastruktury, tylko mocny sygnał, że nowa aparatura ma przechodzić na inne rozwiązania. Te daty nie oznaczają więc jednego wielkiego demontażu, ale wymuszają inne planowanie inwestycji. A to prowadzi do najważniejszego pytania: co wybrać zamiast SF6?
Jakie są alternatywy i kiedy naprawdę mają sens
Nie ma jednego zamiennika, który sprawdzi się wszędzie. Wybór zależy od napięcia, liczby łączeń, dostępnej przestrzeni, wymaganego poziomu niezawodności i warunków serwisowych. W nowych projektach najczęściej wygrywa nie jedna konkretna technologia, tylko zestaw rozwiązań dobranych do miejsca.
| Technologia | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Wyłączniki próżniowe | Średnie napięcie, stacje przy PV, zakłady przemysłowe | Bardzo dobra trwałość, brak gazu cieplarnianego, niskie koszty eksploatacji | Nie każde zastosowanie WN da się przenieść 1:1 |
| Czyste powietrze lub suchy powietrze | Nowe rozdzielnice SN i część zastosowań WN | Prosta konstrukcja, brak problemu z emisją gazu | Zwykle większe gabaryty niż przy klasycznym GIS |
| Układy hybrydowe i izolacja stała | Miejsca o ograniczonej przestrzeni | Dobre połączenie kompaktowości i niższego śladu środowiskowego | Nie zawsze zastępują pełny zakres aplikacji gazowych |
| Nowe mieszanki gazowe bez SF6 | Część zastosowań WN, szczególnie tam, gdzie liczy się mały footprint | Pomagają utrzymać kompaktową zabudowę | Rynek jest mniej jednolity, a dostępność zależy od producenta i poziomu napięcia |
W praktyce patrzę przede wszystkim na profil łączeń i warunki środowiskowe. Jeśli stacja ma obsługiwać typowy układ SN przy farmie fotowoltaicznej, rozwiązanie próżniowe z izolacją powietrzną bywa rozsądniejsze niż utrzymywanie technologii gazowej tylko dlatego, że była dotąd standardem. W obiektach o bardzo ograniczonej przestrzeni albo przy wyższych napięciach sytuacja jest bardziej złożona i trzeba porównywać rozwiązania case by case.
Według Komisji Europejskiej, większość alternatyw dla SF6 w średnim napięciu jest już dostępna komercyjnie od lat, a w wysokim napięciu rynek rozwija się szybciej niż jeszcze kilka lat temu. To ważne, bo pokazuje, że decyzja nie dotyczy już wyłącznie przyszłości, lecz realnych zakupów i modernizacji tu i teraz. Dopiero ten wybór pokazuje, czy bezgazowa rozdzielnica rzeczywiście będzie lepsza w danym obiekcie.
Co zrobić, jeśli już masz instalację z SF6
Jeżeli obiekt już pracuje na tej technologii, nie ma sensu panikować ani planować wymiany wszystkiego w trybie awaryjnym. Znacznie rozsądniejsze jest zarządzanie ryzykiem: wiedzieć, ile gazu jest w urządzeniach, w których miejscach występują największe straty i które pola będą pierwsze do modernizacji.
Przeczytaj również: Elektrownia Wodna Dąbie Kraków: Historia, Moc i Ekologia
Praktyczna checklista dla operatora
- Spisz pełny inwentarz urządzeń z SF6 i przypisz do nich ilość gazu oraz rok instalacji.
- Sprawdź historię nieszczelności, wymian i uzupełnień gazu.
- Ustal, czy urządzenia mają monitoring gęstości lub ciśnienia i czy alarmy są faktycznie obsługiwane.
- Zaplanuj odzysk i recykling gazu przy każdym większym serwisie lub wycofaniu pola z eksploatacji.
- Weryfikuj, czy serwis wykonują osoby z odpowiednimi uprawnieniami i procedurami dla F-gazów.
- Ustaw priorytet modernizacji dla pól najstarszych, najbardziej narażonych na wycieki i najtrudniejszych serwisowo.
Jak podaje UDT, szkolenia dla osób pracujących z tym gazem obejmują m.in. jego właściwości, zapobieganie wyciekom, odzysk oraz technologie zastępcze. To nie jest detal formalny, tylko realna część bezpieczeństwa, bo przy złej obsłudze problemem staje się nie tylko emisja, ale też jakość samej aparatury po serwisie. A kiedy urządzenie już pracuje, najwięcej znaczy nie teoria, tylko konsekwentny serwis i odzysk gazu.
Co to oznacza dla elektrowni i projektów OZE w Polsce
Dla branży energetycznej w Polsce ta zmiana ma bardzo praktyczny wymiar. W nowych farmach fotowoltaicznych, wiatrowych i w stacjach przyłączeniowych trzeba dziś projektować nie tylko pod wymagania operatora sieci, ale też pod przyszłe koszty utrzymania i zgodność z przepisami. To szczególnie ważne, bo w OZE stacja SN lub WN często decyduje o tym, jak szybko i bezproblemowo da się uruchomić cały obiekt.
| Scenariusz | Najrozsądniejsze podejście |
|---|---|
| Nowa farma PV do 24 kV | Najczęściej warto od razu rozważyć rozdzielnicę próżniową lub rozwiązanie na czystym powietrzu. |
| Nowa stacja przy elektrowni lub dużej farmie OZE | Trzeba porównać SF6-free z wymaganiami przestrzennymi, rezerwą na rozbudowę i dostępnością serwisu. |
| Modernizacja starej stacji | Najlepsze są wymiany etapowe, zaczynając od pól o najgorszej szczelności i najwyższym ryzyku awarii. |
| Obiekt o ograniczonej przestrzeni | Warto sprawdzić technologie hybrydowe, ale bez zakładania z góry, że gazowa kompaktowość jest jedyną opcją. |
Właśnie tutaj najłatwiej popełnić błąd: kupić rozwiązanie tylko dlatego, że jest małe i znane, a potem odkryć, że jego serwis, formalności i ślad środowiskowy psują cały rachunek ekonomiczny. W nowych projektach lepiej pytać od razu o pełny koszt życia urządzenia, a nie tylko o cenę samej szafy czy pola. W 2026 roku to już nie jest przewaga „na wszelki wypadek”, tylko jeden z głównych parametrów wyboru.
Jak nie pomylić modernizacji stacji z prostą wymianą aparatury
Największy błąd, jaki widzę przy ocenie tej technologii, polega na traktowaniu starej i nowej infrastruktury tak samo. Stare urządzenia trzeba utrzymywać odpowiedzialnie i eksploatować zgodnie z przepisami, ale nowe inwestycje powinny być projektowane już w logice odejścia od SF6. To dwie różne sytuacje i dwie różne decyzje.
Jeśli mam wskazać trzy rzeczy, od których zaczynałbym analizę, to są to: poziom napięcia, dostępność alternatywy oraz koszty serwisu w całym cyklu życia. Dopiero potem patrzyłbym na cenę zakupu. W przypadku energetyki najtańsze rozwiązanie na starcie bardzo często okazuje się najdroższe po kilku latach.
SF6 nie znika z dnia na dzień z całej elektroenergetyki, ale przestaje być naturalnym wyborem dla nowych inwestycji. Jeśli planujesz modernizację albo projekt stacji przy elektrowni, farmie PV czy węźle sieciowym, zacznij od parametrów technicznych i wymogów prawnych, a dopiero później porównuj konkretne modele urządzeń. To właśnie taki porządek decyzji daje dziś najlepszy efekt.
