Średnie napięcie to poziom sieci, na którym energia zaczyna naprawdę „pracować” w praktyce: trafia do stacji transformatorowych, zasila większe zakłady i umożliwia wpięcie lokalnych źródeł, od farm fotowoltaicznych po biogazownie. W tym tekście wyjaśniam, jak działa linia średniego napięcia, z czego jest zbudowana, czym różni się od innych poziomów sieci i dlaczego ma tak duże znaczenie dla elektrowni oraz projektów OZE. Dorzucam też kilka rzeczy, które zwykle wychodzą dopiero przy modernizacji albo przyłączeniu nowej instalacji.
Najważniejsze fakty o sieci średniego napięcia
- W Polsce najczęściej spotyka się poziomy 15 kV i 20 kV, rzadziej 6, 10 lub 30 kV.
- To warstwa pośrednia między siecią wysokiego i niskiego napięcia, więc odpowiada za lokalną dystrybucję energii.

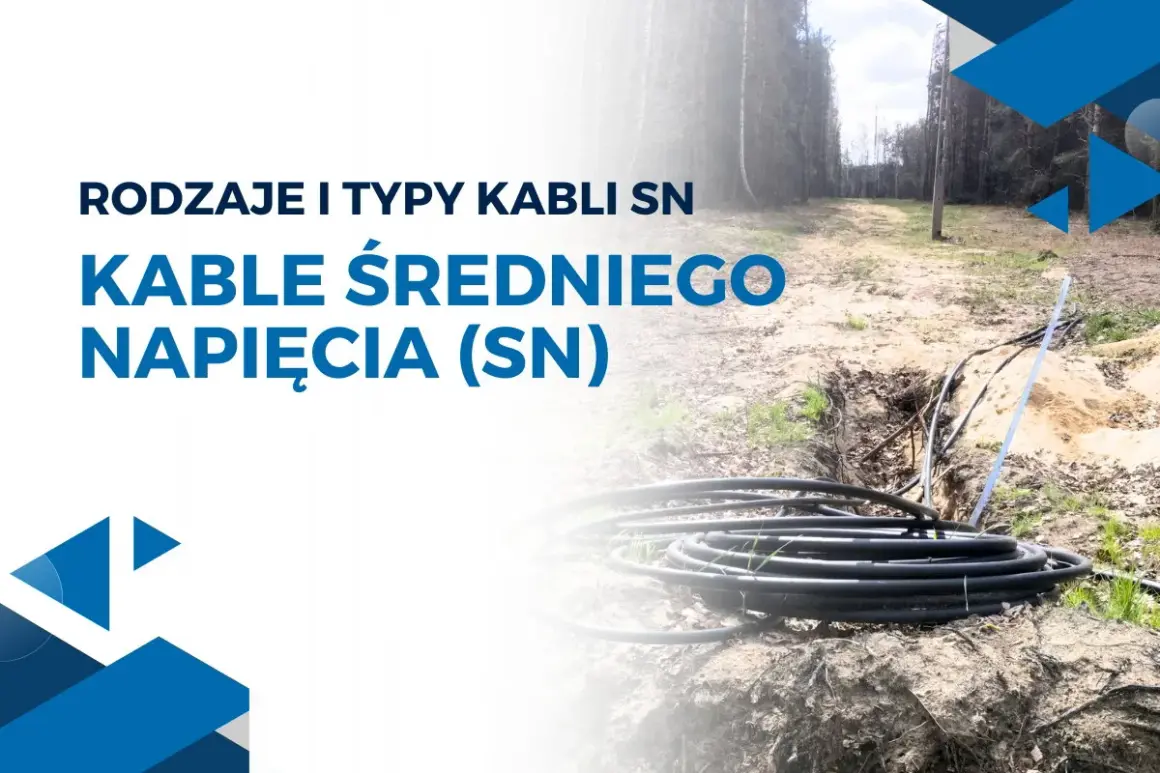

- W terenie dominują linie napowietrzne, a w miastach i przy nowych inwestycjach coraz częściej kable.
- Elektrownie dużej mocy zwykle oddają energię wyżej, ale średnie napięcie jest ważne dla źródeł lokalnych i potrzeb własnych obiektu.
- Na niezawodność najmocniej wpływają automatyka, stan izolacji, sekcjonowanie i sposób prowadzenia trasy.
- Przyłączenie nowego źródła lub odbioru trzeba planować z wyprzedzeniem, bo sama dostępność słupa czy działki nie oznacza jeszcze wolnej mocy w sieci.

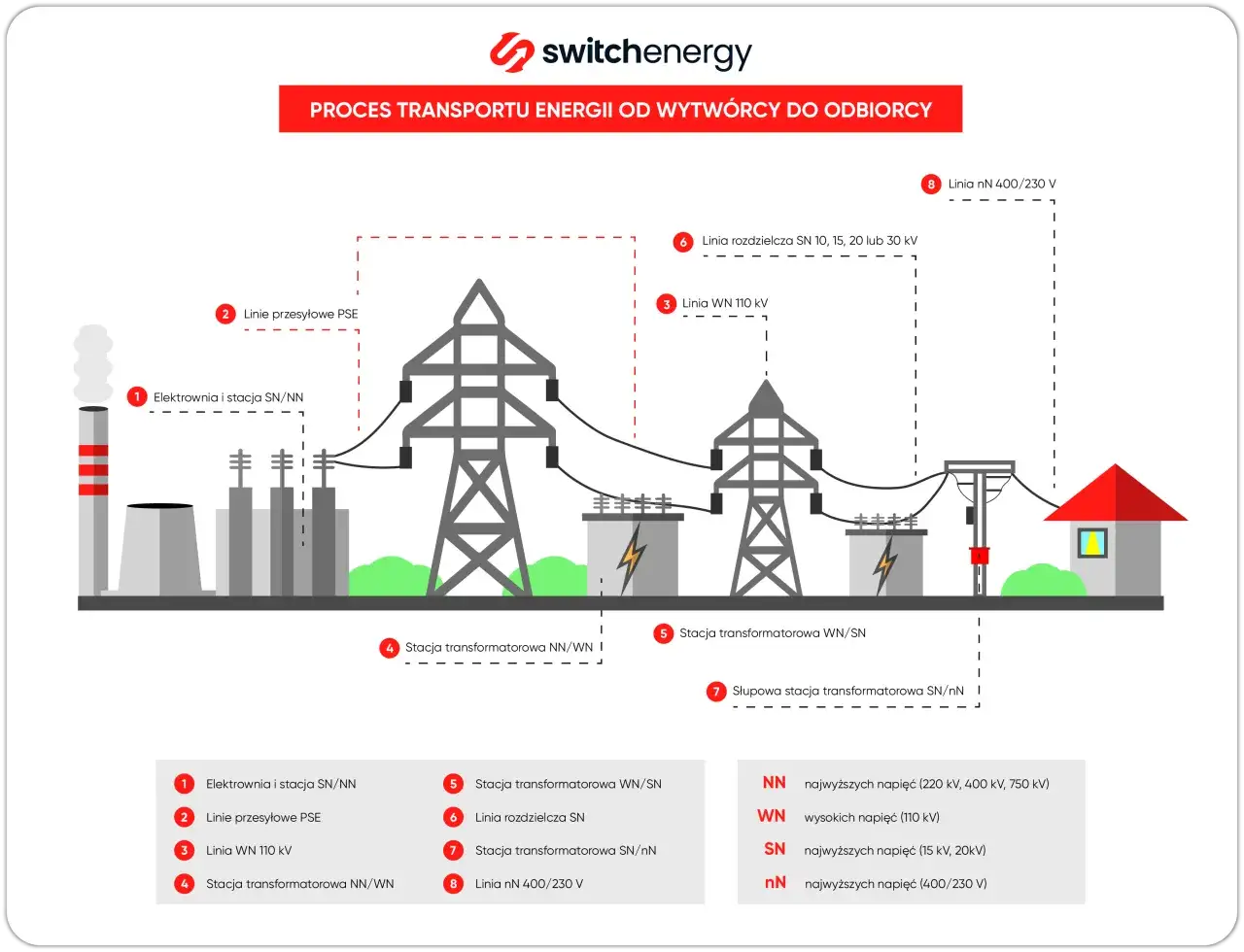

Gdzie średnie napięcie mieści się w systemie elektroenergetycznym
Ja patrzę na ten poziom sieci jako na „kręgosłup” lokalnej dystrybucji. To tu energia schodzi z wyższych napięć do stacji rozdzielczych, a potem przez transformatory trafia do odbiorców końcowych. W praktyce oznacza to coś bardzo konkretnego: średnie napięcie łączy duże źródła i duże obszary zasilania z niższymi poziomami, gdzie pracują domy, firmy i małe zakłady.
W polskich sieciach operatorzy najczęściej pracują na poziomach 15 kV i 20 kV, a w niektórych obszarach także 6 kV, 10 kV lub 30 kV. To ważne, bo sama nazwa „średnie” nie opisuje jednego sztywnego parametru, tylko cały praktyczny zakres napięć używany do lokalnego przesyłu i dystrybucji.
| Poziom sieci | Typowe napięcie | Główna rola | Co zasila |
|---|---|---|---|
| Niskie napięcie | 230/400 V | Końcowa dystrybucja energii | Domy, mieszkania, małe firmy |
| Średnie napięcie | Najczęściej 15 kV, 20 kV | Transport energii na poziomie lokalnym | Stacje transformatorowe, większe odbiory, część źródeł wytwórczych |
| Wysokie napięcie | 110 kV i wyżej | Główne zasilanie obszarów i przesył na większe odległości | GPZ, duże węzły sieci, duże elektrownie |
Właśnie dlatego węzeł 110/15 kV jest tak częstym punktem w sieci: z jednej strony odbiera energię z wyższego poziomu, z drugiej zasila rozległą sieć średniego napięcia. To przejście między poziomami decyduje o tym, czy dana część systemu jest elastyczna, czy zaczyna się dusić przy większym obciążeniu. A kiedy już wiadomo, gdzie ta warstwa pracuje, warto zobaczyć, jak jest zbudowana.
Jak zbudowana jest sieć i dlaczego są dwa główne typy linii
W praktyce spotykam dwa podstawowe warianty: linie napowietrzne i kablowe. Pierwsze są prostsze i tańsze w budowie, drugie lepiej sprawdzają się tam, gdzie liczy się odporność na pogodę, estetyka albo ograniczona przestrzeń. Różnica nie sprowadza się jednak wyłącznie do tego, czy przewód wisi na słupie, czy biegnie pod ziemią.
- Przewody lub kable SN - przenoszą energię na poziomie lokalnym i muszą wytrzymywać nie tylko napięcie, ale też obciążenia mechaniczne i termiczne.
- Słupy, konstrukcje i trasy kablowe - wyznaczają przebieg całej linii i wpływają na koszty budowy oraz utrzymania.
- Izolatory, głowice i mufy - zapewniają bezpieczne połączenia i izolację, a ich jakość bardzo mocno wpływa na awaryjność.
- Rozłączniki i reklozery - pozwalają odcinkować sieć i automatycznie przywracać zasilanie po chwilowych zakłóceniach; reklozer to wyłącznik, który sam próbuje ponownie załączyć linię po wykryciu zwarcia.
- Stacje transformatorowe SN/nn - obniżają napięcie do poziomu używanego przez odbiorców końcowych.
- Uziemienie i zabezpieczenia - ograniczają skutki zwarć doziemnych, czyli takich uszkodzeń, w których prąd płynie do ziemi zamiast przez normalną drogę roboczą.
| Kryterium | Linia napowietrzna | Linia kablowa |
|---|---|---|
| Koszt budowy | Zwykle niższy | Zwykle wyższy |
| Odporność na pogodę | Wrażliwsza na wiatr, oblodzenie i wyładowania | Lepsza, ale wciąż podatna na uszkodzenia mechaniczne i wilgoć |
| Czas lokalizacji awarii | Często szybszy | Zwykle trudniejszy, bo uszkodzenie bywa ukryte pod ziemią |
| Najczęstsze zastosowanie | Tereny wiejskie i podmiejskie | Miasta, nowe osiedla, strefy przemysłowe, inwestycje OZE |
To właśnie z tych powodów sieć SN nie jest jednorodna. Jej konstrukcję dobiera się do warunków terenu, obciążenia i oczekiwanej niezawodności, a nie do jednego „uniwersalnego” wzorca. Ta różnica szczególnie wyraźnie widać wtedy, gdy do sieci dołączają źródła wytwórcze.
Dlaczego elektrownie i OZE korzystają właśnie z tego poziomu
W klasycznej elektrowni duże bloki wytwórcze zazwyczaj nie oddają energii bezpośrednio do średniego napięcia. Generator pracuje na innym poziomie, a następnie transformator podnosi napięcie do wyższego, żeby ograniczyć straty i umożliwić przesył na większą odległość. Mimo to średnie napięcie wciąż ma w takim obiekcie swoje miejsce, bo służy do zasilania potrzeb własnych: pomp, wentylatorów, napędów pomocniczych i części automatyki.
Inaczej jest z lokalnymi źródłami, takimi jak farmy fotowoltaiczne, biogazownie czy mniejsze elektrownie wiatrowe. Tam średnie napięcie często jest najrozsądniejszym punktem połączenia z siecią, bo daje kompromis między kosztem, zasięgiem a parametrami technicznymi. Jak podaje URE, instalacje OZE można przyłączać do sieci o napięciu znamionowym wyższym niż 1 kV, a prawo dopuszcza też łączenie kilku źródeł w jednym punkcie przyłączenia.
- Farma fotowoltaiczna - prąd z falowników trafia do stacji SN, a stamtąd do sieci operatora; to naturalny model dla inwestycji średniej i większej skali.
- Elektrownia wiatrowa - wiele turbin zbiera energię na wspólnej sieci kolektorowej SN, zanim trafi ona do transformatora wyższego poziomu.
- Biogazownia lub kogeneracja - lokalna produkcja energii zwykle najlepiej współpracuje z siecią SN, bo jest blisko odbioru i nie wymaga ekstremalnie wysokich poziomów napięcia.
- Cable pooling - kilka instalacji może korzystać ze wspólnej infrastruktury przyłączeniowej; to rozwiązanie oszczędza miejsce i często upraszcza rozwój projektu, ale wymaga bardzo precyzyjnego uzgodnienia zabezpieczeń i pomiarów.
Z mojego punktu widzenia to właśnie średnie napięcie jest dziś najważniejszym poziomem dla lokalnej transformacji energetycznej. Duże elektrownie nadal potrzebują mocnych węzłów WN, ale większość nowych, rozproszonych źródeł trafia właśnie tutaj. A kiedy rośnie liczba takich instalacji, od razu widać, które fragmenty sieci są mocne, a które trzeba wzmocnić.
Co najbardziej wpływa na niezawodność i straty energii
Na papierze sieć może wyglądać poprawnie, ale w praktyce decydują detale: długość odcinków, stan izolacji, liczba połączeń, obciążenie transformatorów i sposób prowadzenia trasy. W liniach napowietrznych największy problem sprawiają warunki pogodowe, drzewa, ptaki i przepięcia atmosferyczne. W kablach bardziej dokuczają uszkodzenia mechaniczne, starzenie się osłon i błędy wykonawcze na mufach lub głowicach.
Dlatego operatorzy coraz częściej inwestują w automatyzację. Zdalnie sterowane łączniki, sekcjonowanie sieci i lokalizacja uszkodzeń pozwalają szybciej odciąć tylko fragment awarii, zamiast wyłączać duży obszar. W praktyce przekłada się to na lepszy wskaźnik SAIDI, czyli średni czas przerw w zasilaniu odczuwany przez odbiorców.
| Cecha | Sieć napowietrzna | Sieć kablowa |
|---|---|---|
| Wrażliwość na pogodę | Wyższa | Niższa |
| Koszt rozbudowy | Zwykle niższy | Zwykle wyższy |
| Naprawa po awarii | Często prostsza i szybsza | Często wolniejsza, bo trzeba zlokalizować uszkodzenie pod ziemią |
| Przydatność w mieście | Ograniczona | Bardzo dobra |
| Przydatność dla rozproszonych OZE | Dobra na terenach otwartych | Bardzo dobra tam, gdzie liczy się stabilność i większa gęstość odbioru |
Ta różnica ma znaczenie nie tylko dla operatora, ale też dla inwestora. Jeśli planujesz źródło wytwórcze albo większy odbiór mocy, nie patrz wyłącznie na najbliższy słup czy najkrótszą trasę. Liczy się to, jak sieć zachowa się przez kolejne lata, gdy obciążenie wzrośnie, a otoczenie zmieni się szybciej niż sama infrastruktura. I właśnie dlatego warto dobrze przygotować sam proces przyłączenia.
Jak podejść do przyłączenia albo modernizacji bez kosztownych błędów
Najczęstszy błąd, jaki widzę, to mieszanie kilku pojęć naraz: mocy zainstalowanej, mocy przyłączeniowej i mocy oddawanej do sieci. To nie są synonimy. Z punktu widzenia inwestycji liczy się nie tylko to, ile urządzeń można postawić, ale też ile energii sieć realnie przyjmie w szczycie produkcji i przy niekorzystnych warunkach pracy.
- Sprawdź dostępność mocy przyłączeniowej - bez tego łatwo zaprojektować obiekt, którego sieć nie przyjmie bez kosztownej przebudowy.
- Ustal właściwy punkt przyłączenia - czasem lepszy będzie nowy odpływ w stacji, a czasem rozbudowa lokalnego GPZ.
- Zweryfikuj zabezpieczenia i automatykę - źródło wytwórcze musi współpracować z siecią, a nie tylko „dać się podłączyć”.
- Przelicz spadki napięcia i moc bierną - przy dłuższych trasach to one potrafią zabić opłacalność projektu szybciej niż sam koszt kabla.
- Zostaw rezerwę na przyszłą rozbudowę - dziś wystarczy jedna instalacja, ale za dwa lata może dojść magazyn energii albo kolejny blok produkcyjny.
- Uzgodnij układ pomiarowo-rozliczeniowy - bez poprawnego pomiaru i telemechaniki nie da się sensownie rozliczać pracy źródła.
Jak podaje URE, dla obiektu przyłączanego do sieci o napięciu wyższym niż 1 kV, wyposażonego w źródło lub magazyn energii, termin wydania warunków przyłączenia może wynosić do 120 dni, a w przypadku instalacji OZE termin pierwszego dostarczenia energii zapisany w umowie nie powinien przekraczać 48 miesięcy. To ważne, bo sam projekt techniczny to dopiero połowa pracy; druga połowa to poprawne wpisanie inwestycji w harmonogram operatora i w realny stan sieci.
- Nie zakładaj, że sąsiednia infrastruktura wystarczy - bliskość linii nie oznacza wolnej przepustowości.
- Nie projektuj wyłącznie pod dzisiejszą moc - przy OZE i produkcji przemysłowej obciążenie zwykle rośnie szybciej, niż planowano.
- Nie lekceważ robót towarzyszących - stacja, zabezpieczenia, telemechanika i dojazd serwisowy bywają równie ważne jak sam kabel.
W praktyce najlepsze projekty powstają wtedy, gdy od początku myśli się o sieci, a nie tylko o samym źródle. To właśnie na tym etapie najłatwiej uniknąć późniejszych opóźnień, dodatkowych kosztów i konfliktu między planowaną mocą a tym, co da się bezpiecznie wpuścić do systemu.
Dlaczego ten poziom sieci staje się strategiczny dla lokalnej energetyki
Jeśli patrzę na energetykę z perspektywy inwestora, operatora i odbiorcy jednocześnie, średnie napięcie jest dziś jednym z najważniejszych miejsc całego systemu. To tutaj rozstrzyga się, czy lokalna produkcja energii ma szansę działać stabilnie, czy będzie blokowana przez brak parametrów, przeciążenia i zbyt słabą infrastrukturę. Dla elektrowni konwencjonalnych to warstwa pomocnicza, ale dla OZE, zakładów produkcyjnych i nowoczesnych układów z magazynami energii staje się punktem krytycznym.
Dlatego kiedy analizuję taki projekt, zawsze zaczynam od pytania nie o sam sprzęt, ale o sieć: jej zapas mocy, sposób prowadzenia linii, poziom automatyzacji i realne możliwości rozbudowy. To właśnie te elementy najczęściej przesądzają o tym, czy inwestycja będzie działać bezproblemowo, czy już na starcie zacznie generować poprawki i opóźnienia. Jeśli chcesz dobrze ocenić wartość źródła energii albo sens modernizacji, patrz najpierw na infrastrukturę średniego napięcia, bo to ona zwykle wyznacza granice tego, co naprawdę da się zbudować.
