W urządzeniach o małej przestrzeni, ale dużych wymaganiach temperaturowych, moduł termoelektryczny potrafi być zaskakująco skuteczny. Ogniwo peltiera działa jak mała pompa ciepła: po podaniu prądu przenosi energię z jednej strony na drugą, a po odwróceniu polaryzacji może grzać zamiast chłodzić. W tym tekście pokazuję, jak to działa w praktyce, kiedy ma sens, jak dobrać zasilanie i radiator oraz dlaczego w wielu projektach to właśnie odprowadzanie ciepła decyduje o sukcesie albo porażce.
Najkrócej rzecz ujmując, o chłodzeniu Peltiera decyduje nie sam moduł, lecz cały układ wokół niego
- Moduł termoelektryczny przenosi ciepło z jednej strony na drugą, ale sam go nie usuwa.
- Zmiana polaryzacji odwraca kierunek działania, więc ten sam element może chłodzić albo grzać.
- Największe znaczenie mają radiator, wentylator, docisk i pasta termiczna.
- Rozwiązanie jest dobre do precyzyjnej kontroli temperatury i małych obciążeń, ale słabe pod względem sprawności energetycznej.
- Przy chłodzeniu poniżej temperatury otoczenia trzeba liczyć się z kondensacją i stratami wydajności.
Jak działa moduł termoelektryczny i skąd bierze się chłodzenie

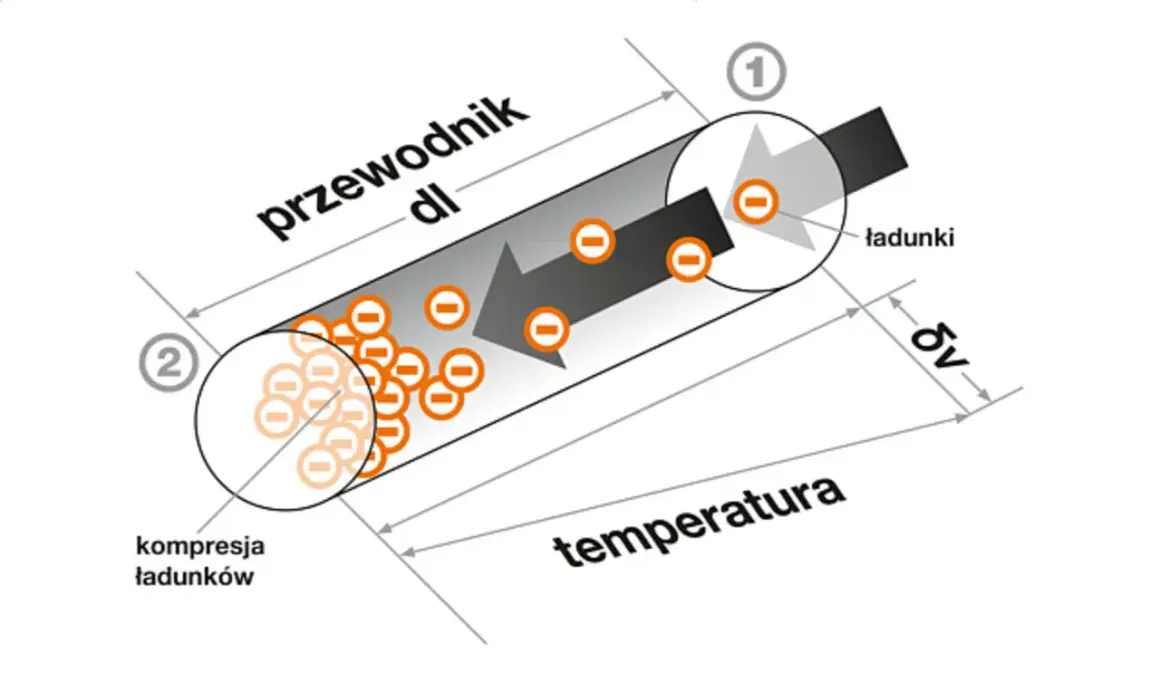

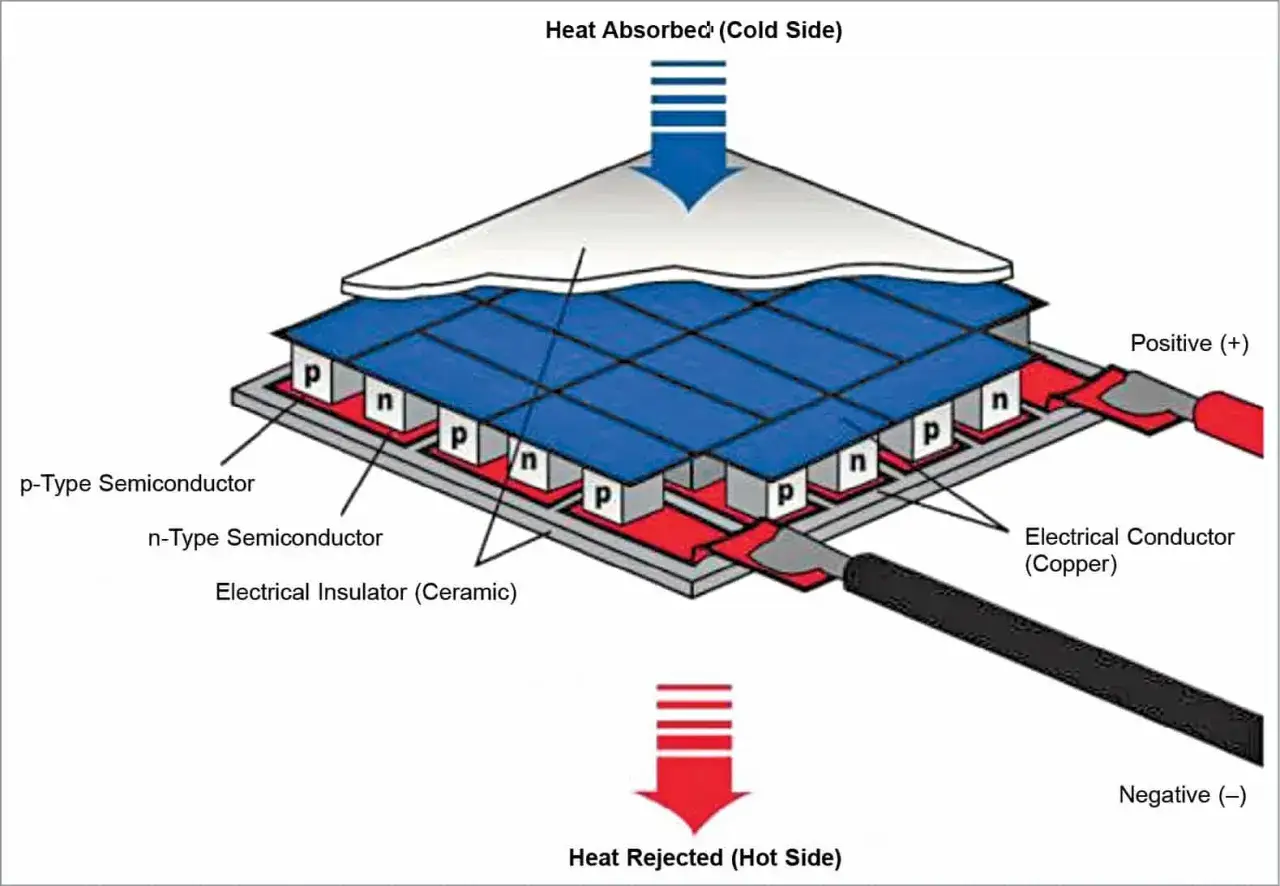

W środku znajduje się zestaw półprzewodników typu p i n, połączonych tak, by prąd stały wymuszał transport ciepła w jednym kierunku. Jedna powierzchnia staje się zimna, druga gorąca, a sama zasada opiera się na efekcie Peltiera, czyli zjawisku przepompowywania energii cieplnej pod wpływem przepływu prądu.
W praktyce traktuję to jak małą pompę ciepła, a nie jak „zimny klocek”. To ważna różnica, bo moduł nie znika z ciepłem w próżni. On je tylko przenosi, więc strona gorąca musi oddać nie tylko ciepło odebrane z chłodzonego elementu, ale też energię dostarczoną elektrycznie. Jeśli tego nie zapewnisz, wydajność szybko spada, a temperatura po zimnej stronie przestaje robić wrażenie.
Istotna jest jeszcze jedna cecha: po odwróceniu biegunowości kierunek przepływu ciepła zmienia się na przeciwny. Dzięki temu ten sam element może działać zarówno jako chłodzenie, jak i ogrzewanie, co bywa bardzo przydatne w urządzeniach pomiarowych, komorach testowych czy prostych układach stabilizacji temperatury. Gdy rozumiesz ten mechanizm, łatwiej ocenić, czy taki sposób regulacji temperatury pasuje do konkretnego zadania.
Gdzie taki układ sprawdza się najlepiej
Największą przewagę moduł termoelektryczny ma tam, gdzie liczy się precyzja, kompaktowość i brak ruchomych części. Nie jest to rozwiązanie do „mocnego chłodzenia wszystkiego”, ale do małych i średnich obciążeń działa bardzo sensownie.
| Zastosowanie | Dlaczego ma sens | Na co uważać |
|---|---|---|
| Obudowy elektroniki i czujniki | Łatwo utrzymać stabilną temperaturę bez drgań i hałasu | Radiator musi bez problemu oddać ciepło do otoczenia |
| Mini-chłodziarki i pojemniki transportowe | Prosta konstrukcja, praca z zasilaniem DC, brak sprężarki | Wysoki pobór energii, szczególnie przy dłuższej pracy z akumulatora |
| Laboratoria i aparatura pomiarowa | Duża powtarzalność i możliwość dokładnego sterowania | Wymaga czujnika temperatury i sensownej automatyki |
| Sprzęt zasilany z instalacji off-grid | Łatwo zasilić z układu DC, akumulatora albo przetwornicy | Trzeba policzyć bilans energii, bo sprawność nie jest wysoka |
| Aplikacje wymagające grzania i chłodzenia jednym elementem | Zmiana polaryzacji daje od razu drugi tryb pracy | Układ sterowania musi być dobrze zaprojektowany |
Nie traktowałbym tego jako zamiennika klasycznej sprężarkowej chłodziarki w sytuacji, gdy celem jest mocne obniżenie temperatury albo długie chłodzenie dużej masy. To rozwiązanie wygrywa tam, gdzie ważniejsze są kontrola i prostota niż sama wydajność energetyczna. I właśnie dlatego bywa interesujące także w systemach zasilanych z paneli PV lub akumulatorów, choć przy większym obciążeniu rachunek energetyczny trzeba policzyć bardzo ostrożnie.
Jak dobrać radiator, zasilacz i sterowanie
Jeśli miałbym wskazać jeden błąd, który najczęściej psuje cały projekt, byłoby to niedoszacowanie strony gorącej. Sam moduł może mieć niezłe parametry katalogowe, ale bez dobrego radiatora i sprawnego odprowadzania ciepła jego możliwości topnieją błyskawicznie.
W praktyce patrzę na cztery rzeczy jednocześnie:
- Moc strat po stronie gorącej - radiator musi oddać zarówno ciepło pobrane z obiektu, jak i energię pobraną z zasilania.
- Prąd i napięcie modułu - wiele małych modułów pracuje w zakresie około 4-16 V, a ich pobór prądu może sięgać od kilku do kilkunastu amperów, zależnie od modelu.
- Różnica temperatur - katalogowe wartości ΔT maks. często sięgają około 60-70°C, ale to wynik laboratoryjny bez obciążenia, a nie gwarancja w realnym układzie.
- Sposób sterowania - proste włączanie i wyłączanie zwykle daje gorszy efekt niż regulator temperatury z czujnikiem i stabilnym prądem pracy.
Jeśli zasilasz moduł z 12 V, nie zakładaj, że wystarczy „byle jaki” zasilacz 12 V. Daj zapas co najmniej 20-30 procent ponad maksymalny pobór prądu, bo układ pod obciążeniem potrafi zachowywać się mniej przewidywalnie niż na papierze. Dla modułu pobierającego 6 A sensowny jest więc zasilacz około 7,5-8 A, a w bardziej wymagających konstrukcjach jeszcze mocniejszy.
Dobór mechaniczny też ma znaczenie. Powierzchnie muszą być możliwie płaskie, docisk równomierny, a pasta termiczna nałożona cienko, bez tworzenia izolującej warstwy. W większych układach sama konwekcja naturalna zwykle nie wystarcza i potrzebny jest wentylator, a czasem nawet chłodzenie cieczą. Gdy przewidujesz pracę poniżej punktu rosy, trzeba dodatkowo zabezpieczyć obszar wokół modułu przed wilgocią, bo kondensacja potrafi zniszczyć elektronikę szybciej niż przegrzanie.
Jeśli ktoś pyta mnie, co daje największy efekt przy poprawie działania, odpowiadam bez wahania: lepszy radiator i sensowny sterownik, a dopiero potem sam moduł. To zwykle odróżnia działający projekt od drogiego eksperymentu.
Najczęstsze błędy przy montażu i testach
Wiele problemów nie wynika z wad elementu, tylko z tego, że projekt jest zbyt optymistyczny. Moduł termoelektryczny bywa oceniany jak zwykły komponent elektryczny, a to zły nawyk. Tu liczy się cały układ cieplny.
- Za mały radiator - jeśli strona gorąca nie oddaje ciepła, wydajność spada niemal natychmiast.
- Zbyt słaby docisk - nawet dobry moduł traci skuteczność, gdy kontakt mechaniczny jest nierówny.
- Brak kontroli temperatury - bez czujnika łatwo przegrzać stronę gorącą albo niepotrzebnie marnować energię.
- Oczekiwanie efektu jak z lodówki kompresorowej - to nie ta klasa mocy ani sprawności.
- Pomijanie kondensacji - przy chłodzeniu poniżej temperatury otoczenia wilgoć staje się realnym problemem.
- Zasilanie „na styk” - zbyt słaby zasilacz powoduje spadki napięcia, niestabilną pracę i gorszą kontrolę temperatury.
Najczęściej zaskakuje też to, że dobrać trzeba nie tylko sam element, ale i sposób jego pracy. Krótkie impulsy, zbyt agresywne PWM albo częste przełączanie kierunku mogą przyspieszać zużycie i wprowadzać niepotrzebne wahania temperatury. W układach wymagających stabilności lepiej działa spokojna, przewidywalna regulacja niż próba „dociśnięcia” wyników siłą.
Jeżeli projekt ma pracować długo, zwracam uwagę również na cykle termiczne. To, ile razy urządzenie przejdzie od rozgrzania do schłodzenia, bywa ważniejsze niż sam czas pracy. W praktyce chodzi o trwałość złączy, lutów i warstw ceramicznych, a nie tylko o chwilowy efekt chłodzenia.
Peltier czy sprężarka, czyli kiedy warto wybrać jedno, a kiedy drugie
To porównanie jest ważne, bo wiele rozczarowań bierze się z niewłaściwego wyboru technologii. Sam moduł termoelektryczny nie jest zły. Jest po prostu dobry do innych zadań niż klasyczny układ sprężarkowy.
| Kryterium | Moduł termoelektryczny | Układ sprężarkowy |
|---|---|---|
| Sprawność energetyczna | Zwykle niższa, szczególnie przy większej różnicy temperatur | Zazwyczaj wyższa przy chłodzeniu większych obciążeń |
| Hałas i drgania | Bardzo małe, brak klasycznego kompresora | Większe, zależne od sprężarki i układu wentylacji |
| Precyzja sterowania | Bardzo dobra w małych i średnich układach | Dobra, ale zwykle mniej bezpośrednia |
| Rozmiar układu | Kompaktowy i łatwy do zabudowy | Większy, bo wymaga bardziej rozbudowanej mechaniki |
| Wrażliwość na montaż | Wysoka, szczególnie po stronie gorącej | Również istotna, ale zwykle mniej krytyczna w małych błędach montażowych |
| Typowe zastosowanie | Czujniki, małe chłodziarki, stabilizacja temperatury, elektronika | Lodówki, klimatyzacja, większe obciążenia cieplne |
Gdy potrzebuję bardzo cichego, zwartego i precyzyjnego układu, wybór termoelektryczny ma sens. Gdy jednak celem jest realna wydajność chłodnicza i dłuższa praca przy większym obciążeniu, sprężarka wygrywa niemal zawsze. To nie jest kwestia mody, tylko fizyki i bilansu energii.
Dlatego w dobrze zaprojektowanym projekcie najpierw określam wymagania temperaturowe i energetyczne, a dopiero potem wybieram technologię. Taki porządek oszczędza czas, pieniądze i sporo rozczarowań.
Co sprawdzam przed zakupem, żeby układ działał tak, jak trzeba
Jeśli miałbym zamknąć temat w krótkiej liście praktycznej, zacząłbym od pięciu pytań. Bez nich łatwo kupić element, który na papierze wygląda dobrze, a w instalacji zachowuje się przeciętnie.
- Jaką temperaturę chcesz osiągnąć i czy potrzebujesz chłodzenia poniżej otoczenia, czy tylko stabilizacji?
- Ile ciepła naprawdę trzeba odebrać z obiektu, a ile jeszcze trzeba wyrzucić po stronie gorącej?
- Czy zasilanie ma pracować z sieci, z akumulatora 12 V, czy z układu off-grid?
- Czy masz miejsce na radiator, wentylator, a w razie potrzeby także izolację przeciwwilgociową?
- Czy sterowanie temperaturą ma być ręczne, czy ma działać automatycznie z czujnikiem?
W mojej ocenie największą wartość daje tu realistyczne podejście. Moduł termoelektryczny nie jest magicznym chłodziwem, tylko precyzyjnym narzędziem do konkretnych zadań. Jeśli dobierzesz go do małego obciążenia, zapewnisz porządne odprowadzanie ciepła i uwzględnisz kondensację, dostaniesz prosty oraz bardzo przewidywalny układ. Jeśli oczekujesz od niego mocy klasy lodówki, rozczarowanie jest niemal gwarantowane.
Jeśli ten typ chłodzenia ma pracować stabilnie, najwięcej zyskasz nie na samym module, lecz na dobrym odprowadzeniu ciepła, kontroli temperatury i uczciwym dopasowaniu obciążenia do realnej mocy układu.
