W elektryce najwięcej wyjaśnia prosta zależność między napięciem, natężeniem i oporem. Dzięki niej da się zrozumieć, dlaczego przez jedne obwody płynie duży prąd, a inne ograniczają go niemal do zera, oraz skąd biorą się straty cieplne, dobór przewodów i zachowanie urządzeń w instalacjach domowych oraz fotowoltaicznych.
Ten tekst porządkuje temat od podstaw, ale bez szkolnego nadęcia: pokazuje wzór, praktyczne przykłady, najczęstsze błędy i to, gdzie ta zależność naprawdę się przydaje. Ja patrzę na nią przede wszystkim jak na narzędzie do szybkiej oceny obwodu, a nie tylko definicję do zapamiętania.
Najważniejsze wnioski o zależności napięcia, prądu i oporu
- Napięcie, natężenie i opór łączy zależność U = I × R, więc znając dwie wielkości, łatwo wyliczyć trzecią.
- Przy stałym oporze wzrost napięcia powoduje wzrost natężenia, a wraz z nim rośnie też moc i nagrzewanie elementu.
- Nie każdy element elektryczny zachowuje się liniowo, więc żarówka, dioda czy półprzewodnik nie zawsze opisują się jednym stałym oporem.
- Woltomierz, amperomierz i omomierz mierzą poprawnie tylko wtedy, gdy są włączone we właściwy sposób.
- W instalacjach fotowoltaicznych wyższe napięcie przy tej samej mocy zwykle oznacza niższy prąd i mniejsze straty na przewodach.
Jak działa zależność napięcia, prądu i oporu

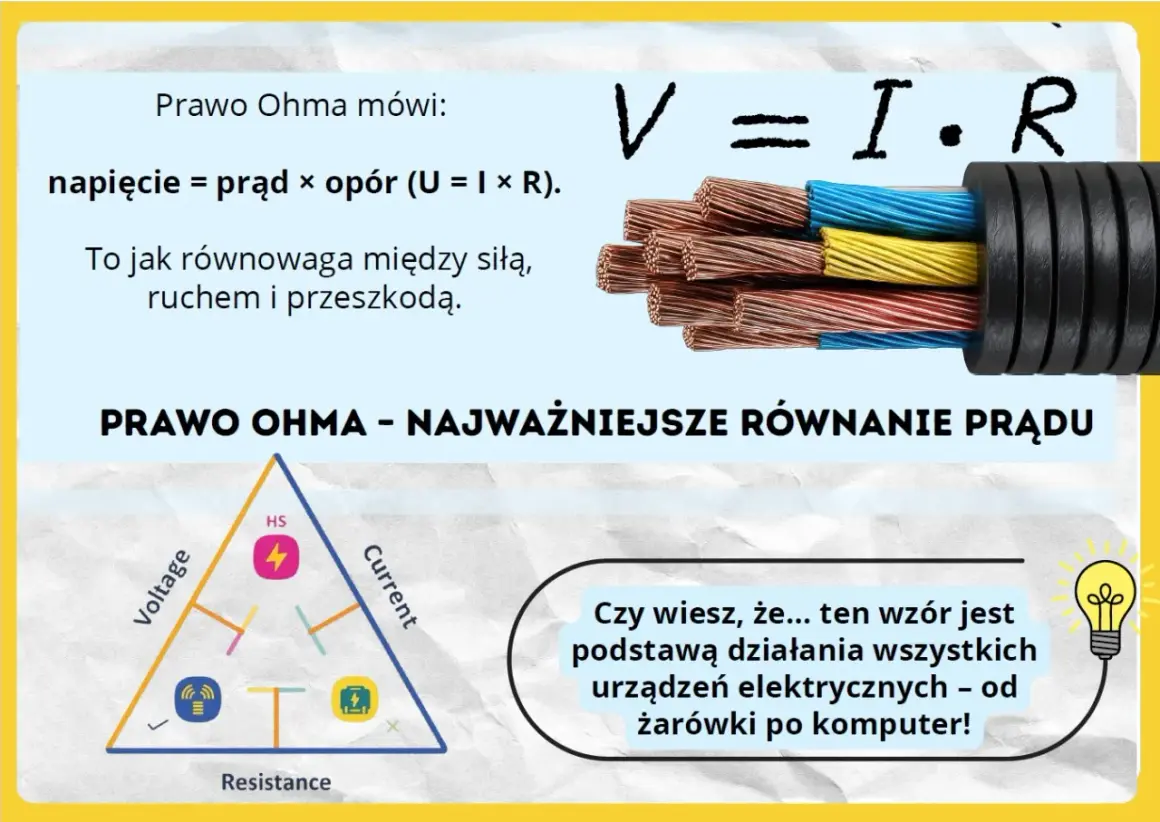

Ja traktuję prawo Ohma jako najprostszy test na to, czy obwód zachowuje się przewidywalnie. W najprostszej postaci zapisuję je tak: U = I × R, czyli napięcie jest iloczynem natężenia i oporu.
W praktyce to równanie wygodnie przekształca się na dwa inne zapisy: I = U / R i R = U / I. To nie są trzy różne prawa, tylko trzy wersje tej samej zależności, dopasowane do tego, czego akurat szukasz.
| Wielkość | Symbol | Jednostka | Znaczenie w praktyce |
|---|---|---|---|
| Napięcie | U | V | „Pcha” ładunki przez obwód |
| Natężenie | I | A | Mówi, ile prądu rzeczywiście płynie |
| Opór | R | Ω | Określa, jak bardzo element utrudnia przepływ |
Warto zapamiętać także jednostki. 1 om to 1 wolt podzielony przez 1 amper, więc już sama kontrola wymiarów pomaga wyłapać błędne rachunki. Jeśli wynik „nie zgadza się” jeszcze przed podstawieniem liczb, zwykle problem leży właśnie w jednostkach albo w źle dobranym wzorze.
Gdy już to rozumiemy, łatwo przejść od definicji do tego, co ten wzór naprawdę mówi o zachowaniu obwodu.
Co wzór mówi o zmianach w realnym obwodzie
Najważniejsza konsekwencja jest bardzo prosta: przy stałym oporze większe napięcie oznacza większy prąd. To rośnie liniowo, więc jeśli napięcie podwoisz, natężenie też się podwoi. Właśnie dlatego ten sam rezystor może w różnych warunkach pobierać zupełnie inną wartość prądu.
| Opór | Napięcie | Natężenie | Moc | Co to pokazuje |
|---|---|---|---|---|
| 10 Ω | 5 V | 0,5 A | 2,5 W | Obciążenie jest niewielkie |
| 10 Ω | 10 V | 1 A | 10 W | Prąd rośnie proporcjonalnie do napięcia |
| 10 Ω | 20 V | 2 A | 40 W | Grzanie rośnie dużo szybciej niż samo napięcie |
Tu właśnie wychodzi na jaw druga rzecz, o której często się zapomina: moc nie rośnie „trochę”, tylko potrafi przyspieszyć bardzo mocno. Dla stałego oporu obowiązuje P = U × I, a po podstawieniu z prawa Ohma także P = I² × R. To oznacza, że wzrost natężenia ma dla nagrzewania dużo większe znaczenie, niż wielu początkujących zakłada.
Jeżeli kabel albo styk ma wyraźny opór, to właśnie na nim pojawiają się straty cieplne. W praktyce przekłada się to na spadki napięcia, grzanie przewodów i niższą sprawność całego układu. Z tego punktu łatwo już przejść do pytania, kiedy ten prosty model przestaje działać idealnie.
Kiedy element nie zachowuje się omowo
Nie każdy element elektryczny jest „grzecznym” opornikiem. Prawo Ohma opisuje dobrze przede wszystkim elementy omowe, czyli takie, dla których opór w danym zakresie pracy pozostaje w przybliżeniu stały. Gdy warunki się zmieniają, zależność między napięciem a prądem bywa już nieliniowa.
- Żarówka wolframowa nie ma stałego oporu, bo włókno silnie nagrzewa się w czasie pracy. Im wyższa temperatura, tym inna jest jej charakterystyka.
- Dioda i LED przewodzą prąd dopiero po przekroczeniu pewnego progu. Tu nie ma prostego, liniowego wzrostu prądu wraz z napięciem.
- Półprzewodniki są zależne od temperatury, struktury materiału i punktu pracy, więc ich zachowanie trzeba interpretować ostrożniej.
- Grzałki i elementy mocy mogą zmieniać opór pod wpływem nagrzewania, zwłaszcza przy dużych obciążeniach.
To ważne rozróżnienie, bo w praktyce nie wystarczy jedno mierzenie „na sucho”, żeby opisać cały element. Ja zawsze sprawdzam, czy mam do czynienia z komponentem liniowym, czy z takim, którego opór zależy od temperatury, napięcia albo kierunku przepływu prądu. To prowadzi prosto do kolejnej rzeczy: poprawnego pomiaru.
Jak mierzyć napięcie, natężenie i opór bez pomyłek
W pomiarach najwięcej błędów wynika nie z samej fizyki, tylko z nieprawidłowego podłączenia miernika. Woltomierz, amperomierz i omomierz robią coś bardzo różnego, więc nie można traktować ich jak zamienników.
| Przyrząd | Jak go podłączyć | Co mierzy | Najczęstszy błąd |
|---|---|---|---|
| Woltomierz | Równolegle do elementu | Różnicę potencjałów | Wpięcie szeregowe, które zafałszowuje wynik |
| Amperomierz | Szeregowo z obwodem | Natężenie prądu | Podłączenie równoległe, które może uszkodzić miernik |
| Omomierz | Tylko przy odłączonym zasilaniu | Opór elementu | Pomiar na pracującym układzie i błędny odczyt |
Ja stosuję prostą zasadę: jeśli chcę zmierzyć opór, układ musi być odłączony od zasilania, a kondensatory rozładowane. Omomierz ma własny, niewielki prąd testowy i mierzy rezystancję tylko wtedy, gdy nie „dokarmia” go obce napięcie z obwodu.
Warto też pamiętać, że woltomierz ma bardzo dużą rezystancję wewnętrzną, a amperomierz bardzo małą. To nie detal konstrukcyjny, tylko powód, dla którego każdy z nich działa poprawnie w innym miejscu obwodu. Kiedy to się już uporządkuje, łatwiej przejść do zastosowań praktycznych, zwłaszcza tam, gdzie liczy się sprawność i bezpieczeństwo.
Dlaczego ta zależność ma znaczenie w domu i fotowoltaice
W instalacjach domowych i w systemach PV ta sama zasada wraca cały czas: przy tej samej mocy wyższe napięcie oznacza niższy prąd. To korzystne, bo straty w przewodach rosną z kwadratem natężenia. Jeśli prąd podwoisz, straty cieplne na tej samej rezystancji przewodu rosną czterokrotnie.
| Moc | Napięcie | Natężenie | Skutek dla przewodów |
|---|---|---|---|
| 500 W | 50 V | 10 A | Większe obciążenie kabli i większe straty |
| 500 W | 250 V | 2 A | Dużo mniejsze straty przy tym samym przekroju przewodu |
To właśnie dlatego w praktyce tak dużo uwagi poświęca się doborowi napięcia pracy, przekroju przewodów i zabezpieczeń. Falownik, regulator ładowania i okablowanie muszą pracować w takim zakresie, żeby nie generować niepotrzebnych strat ani przegrzewania. MPPT, czyli śledzenie punktu maksymalnej mocy, wykorzystuje tę zależność po to, by panel lub string działał w najbardziej opłacalnym punkcie pracy.
W domu sprawa wygląda podobnie, choć skala jest mniejsza. Długi, zbyt cienki przewód, duży pobór prądu albo słaby styk szybko dadzą o sobie znać jako spadek napięcia i nagrzewanie. Właśnie dlatego zależność U-I-R nie jest tylko szkolnym wzorem, ale podstawą sensownego projektowania i diagnostyki. Na koniec zostaje jeszcze szybkie uporządkowanie rzeczy, które najłatwiej sprawdzam sam.
Co sprawdzam, gdy wynik wygląda dziwnie
Gdy obliczenia albo pomiar nie zgadzają się z oczekiwaniem, ja wracam do trzech pytań. To zwykle wystarcza, żeby znaleźć problem bez zgadywania.
- Czy element jest omowy w tym zakresie pracy? Jeśli nie, jeden stały opór nie opisze całego zachowania układu.
- Czy jednostki są spójne? Volt, amper i om muszą być podstawione w tej samej skali, inaczej wynik będzie pozornie „sensowny”, ale błędny.
- Czy mierzę we właściwym punkcie? Napięcie mierzy się równolegle, natężenie szeregowo, a opór tylko przy odłączonym zasilaniu.
Jeśli mam wybrać jedną praktyczną zasadę, to jest nią ta: najpierw sprawdź, czy układ ma w ogóle prawo zachowywać się liniowo, a dopiero potem oceniaj sam wynik. To podejście oszczędza czas, chroni mierniki i daje dużo lepsze zrozumienie obwodu niż mechaniczne podstawianie liczb do wzoru.
W elektryce najwięcej problemów nie bierze się z samego równania, tylko z jego złego zastosowania. Gdy wiesz, kiedy zależność jest liniowa, jak liczyć moc i jak poprawnie mierzyć, temat przestaje być abstrakcyjny, a staje się użytecznym narzędziem do pracy z każdym prostym obwodem.
