Napięcie elektryczne to jedna z tych wielkości, bez których trudno zrozumieć zarówno prosty obwód, jak i działanie domowej instalacji czy fotowoltaiki. W praktyce wzór na napięcie najczęściej zapisuje się jako U = W / q albo U = I · R, zależnie od tego, co już wiesz i co chcesz policzyć. Pokażę tu nie tylko definicję, ale też prosty sposób obliczeń, pomiar multimetrem i typowe pułapki, które najczęściej zniekształcają wynik.
Najważniejsze informacje o napięciu w jednym miejscu
- Napięcie opisuje różnicę potencjałów i mówi, ile energii przypada na 1 kulomb ładunku.
- Najczęściej korzysta się z zależności U = W / q, U = I · R oraz czasem U = P / I.
- Jednostką napięcia jest wolt, a 1 V oznacza 1 J na 1 C.
- W instalacjach domowych standardem jest 230 V AC, czyli wartość skuteczna, a nie chwilowa.
- W fotowoltaice wyższe napięcie stringu zwykle oznacza niższy prąd i mniejsze straty na przewodach, ale tylko w granicach projektu i bezpieczeństwa.
Czym jest napięcie i skąd bierze się zależność U = W / q
Ja zaczynam od najprostszej definicji: napięcie to energia przypadająca na jednostkowy ładunek. Dlatego zapis U = W / q jest tak ważny. Jeśli źródło dostarcza 12 dżuli pracy do przeniesienia 3 kulombów ładunku, napięcie wynosi 4 V. To nie jest abstrakcja z podręcznika, tylko bardzo konkretna miara tego, jak „mocno” źródło napędza przepływ ładunków.
| Symbol | Co oznacza | Jednostka |
|---|---|---|
| U | napięcie elektryczne | V, czyli wolt |
| W | praca lub energia | J, czyli dżul |
| q | ładunek elektryczny | C, czyli kulomb |
W praktyce oznacza to, że 1 V to 1 J na 1 C. Taka definicja przydaje się wtedy, gdy analizujesz źródło energii, akumulator albo układ, w którym ważna jest sama wymiana energii, a nie tylko opór przewodnika. Kiedy to już masz poukładane, naturalnie przechodzę do wzoru używanego najczęściej w obwodach.
Kiedy prawo Ohma daje najszybszą odpowiedź

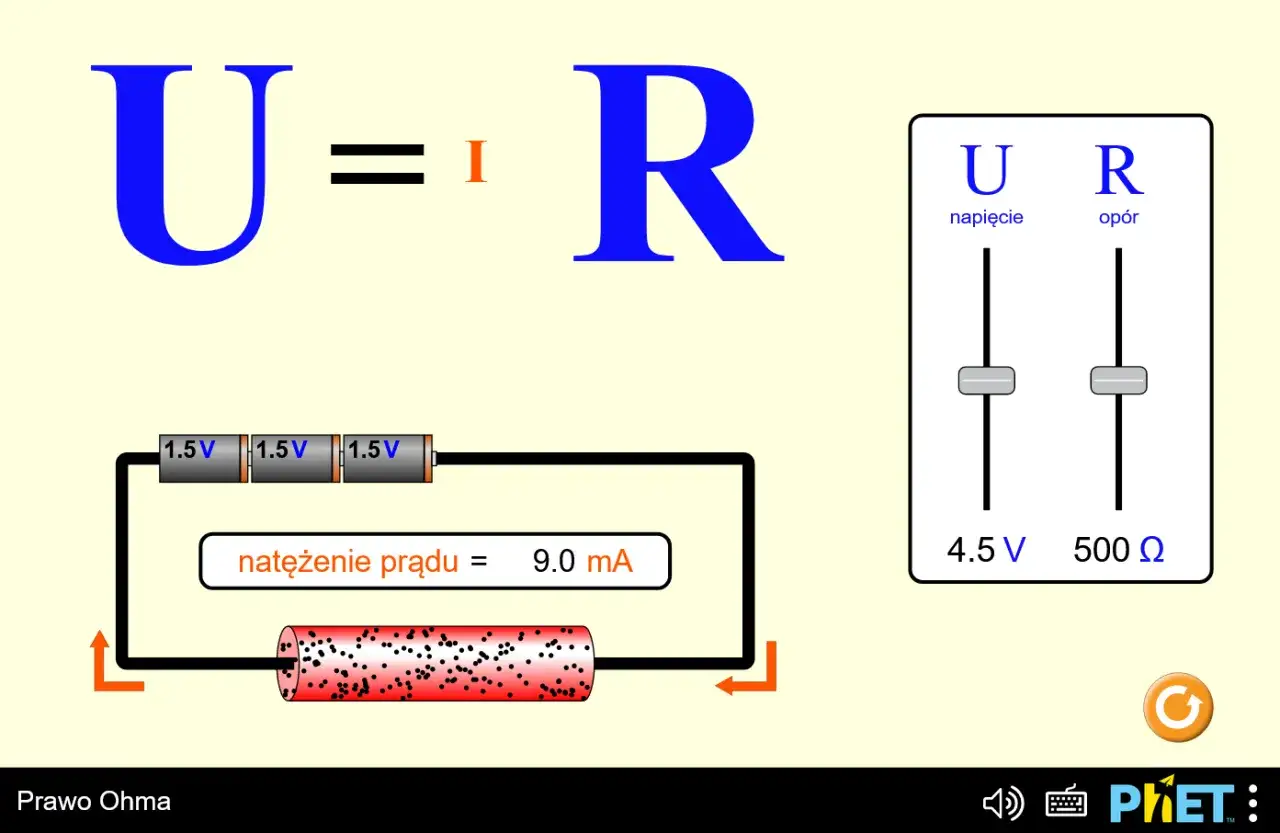

W obwodach elektrycznych najczęściej wygodniej jest korzystać z prawa Ohma, czyli z zależności U = I · R. Tu napięcie obliczasz, jeśli znasz natężenie prądu i opór. Jeśli przez opornik płynie 2 A, a jego opór wynosi 10 Ω, napięcie wynosi 20 V. To prosty rachunek, ale bardzo często wystarcza do oceny działania obwodu.| Wzór | Kiedy go używam | Co z niego wynika |
|---|---|---|
| U = W / q | Gdy znam energię i ładunek | Pokazuje definicję napięcia |
| U = I · R | Gdy znam prąd i opór | Pomaga liczyć napięcie w prostych obwodach |
| U = P / I | Gdy znam moc i prąd | Przydaje się przy urządzeniach i zasilaczach |
Jak obliczyć napięcie krok po kroku bez mieszania wzorów
Gdy liczę napięcie, zawsze zaczynam od pytania: co mam dane? Od tego zależy wybór wzoru. Jeśli masz moc i prąd, użyjesz U = P / I. Jeśli masz opór i natężenie, wybierasz U = I · R. Taki porządek oszczędza większość typowych pomyłek.
- Sprawdź, jakie wielkości są już znane.
- Dobierz wzór, który łączy te właśnie dane z napięciem.
- Upewnij się, że jednostki są spójne: ampery, omy, waty, kulomby i dżule.
- Podstaw wartości i policz wynik.
- Porównaj rezultat z realnym kontekstem, żeby ocenić, czy ma sens.
Przykład praktyczny: taśma LED pobiera 36 W przy prądzie 3 A. Liczę U = 36 / 3 = 12 V. To dokładnie ten rodzaj obliczenia, który często pojawia się w oświetleniu, elektronice i zasilaczach niskonapięciowych. Jeśli wynik wychodzi podejrzanie wysoki albo niski, zwykle problem leży w złym doborze wzoru albo w pomylonych jednostkach. Kolejny krok to zobaczenie, jak te liczby wyglądają w codziennych instalacjach.
Jak napięcie wygląda w domu, aucie i instalacji pv
Największa różnica między teorią a praktyką polega na tym, że napięcie nie jest „jednym i tym samym” w każdej sytuacji. W domu pracujesz na 230 V AC, w samochodzie zwykle na 12 V DC, a w fotowoltaice napięcie stringu może sięgać od kilkudziesięciu do kilkuset woltów DC, zależnie od liczby modułów i konfiguracji falownika. To właśnie tutaj najlepiej widać, po co w ogóle liczyć napięcie, a nie tylko je zapamiętywać.
| Miejsce | Typowe napięcie | Znaczenie praktyczne |
|---|---|---|
| Gniazdko domowe | 230 V AC | Wartość skuteczna, ważna przy doborze urządzeń i zabezpieczeń |
| Instalacja samochodowa | 12 V DC nominalnie | Po uruchomieniu ładowanie zwykle podnosi napięcie do około 13,8-14,7 V |
| String fotowoltaiczny | Od kilkudziesięciu do kilkuset V DC | Wyższe napięcie przy tej samej mocy oznacza niższy prąd i mniejsze straty |
Gdy już rozumiesz tę logikę, następnym problemem staje się nie obliczanie, ale poprawny pomiar.
Jak mierzyć napięcie multimetrem i nie zrobić sobie kłopotu
Pomiar napięcia jest prosty dopiero wtedy, gdy ustawisz miernik właściwie. Najważniejsza zasada brzmi: napięcie mierzy się równolegle, a nie szeregowo. Czarny przewód trafia do gniazda COM, czerwony do wejścia V, a przełącznik ustawiasz na pomiar AC albo DC, zależnie od badanego obwodu.
- Do gniazdka i sieci 230 V wybierz pomiar napięcia przemiennego.
- Do akumulatora, panelu PV lub elektroniki zasilanej prądem stałym wybierz pomiar DC.
- Zakres pomiarowy ustaw wyżej niż przewidywana wartość, jeśli nie znasz jej dokładnie.
- Nie wkładaj przewodów do gniazda pomiaru prądu, bo możesz uszkodzić miernik.
- Przy napięciach sieciowych i wysokich napięciach DC używaj miernika o odpowiedniej kategorii bezpieczeństwa.
Tu często pojawia się drobny, ale kosztowny błąd: ktoś próbuje „sprawdzić napięcie” w trybie pomiaru prądu. To nie jest drobna pomyłka, tylko realne ryzyko uszkodzenia miernika i zwarcia obwodu. Drugi klasyk to mylenie AC z DC, co przy prostych instalacjach daje od razu błędny odczyt. Kiedy pomiar jest już poprawny, warto umieć odróżnić błędy rachunkowe od błędów interpretacji.
Najczęstsze błędy, które psują wynik albo interpretację
Najwięcej problemów nie bierze się z samego liczenia, tylko z tego, że ktoś miesza pojęcia. Napięcie, natężenie i moc są ze sobą powiązane, ale nie są tym samym. Ja zwykle sprawdzam te rzeczy w tej kolejności: co jest dane, jaki to rodzaj prądu i czy element zachowuje się liniowo.
| Błąd | Skutek | Jak go uniknąć |
|---|---|---|
| Pomylenie napięcia z natężeniem | Wynik wygląda matematycznie poprawnie, ale nie opisuje obwodu | Zawsze zapisuj jednostki przy danych |
| Użycie U = I · R dla urządzenia nieliniowego | Wynik nie pasuje do rzeczywistej pracy elementu | Sprawdź, czy obciążenie jest rezystancyjne, czy np. elektroniczne |
| Ignorowanie AC i wartości skutecznej | Porównania z napięciem sieciowym stają się mylące | Pamiętaj, że 230 V w gniazdku to wartość skuteczna |
| Pomijanie spadku napięcia na przewodach | Obciążenie dostaje mniej, niż pokazuje źródło | Uwzględnij długość kabla, przekrój i prąd |
| Brak kontroli jednostek | Wynik może być błędny o rząd wielkości | Przed obliczeniem sprowadź wszystko do V, A, Ω, W, J lub C |
W praktyce najbardziej podstępny jest ostatni punkt. Jeden zapis w niewłaściwej jednostce potrafi zepsuć cały wynik, choć sam wzór został użyty dobrze. Dlatego przy obliczeniach wolę poświęcić kilka sekund na kontrolę danych, niż później szukać źródła absurdalnego wyniku. Z tego samego powodu kończę zawsze krótką listą rzeczy, które naprawdę warto zapamiętać.
Co warto zapamiętać przed następnym pomiarem
- U = W / q pokazuje definicję napięcia i mówi, ile energii przypada na ładunek.
- U = I · R jest najszybszym wzorem w prostych obwodach oporowych.
- U = P / I przydaje się wtedy, gdy znasz moc urządzenia i pobierany prąd.
- 230 V w gniazdku to wartość skuteczna, więc nie myl jej z chwilowym przebiegiem.
- W fotowoltaice wyższe napięcie zwykle pomaga ograniczyć straty, ale musi mieścić się w parametrach całego układu.
Jeśli trzymasz się tych kilku zasad, obliczanie napięcia przestaje być zgadywaniem, a staje się normalnym narzędziem do oceny obwodu, urządzenia albo stringu PV. Dla mnie najważniejsze jest zawsze to samo: najpierw ustalić, co naprawdę opisuje dany wzór, a dopiero potem liczyć.
