Symbol kondensatora na schemacie wygląda niepozornie, ale potrafi szybko powiedzieć, z jakim typem elementu masz do czynienia i czy trzeba uważać na biegunowość. W praktyce to jedna z tych drobnych oznaczeń, które oszczędzają błędów przy naprawie, montażu i czytaniu dokumentacji, zwłaszcza w zasilaczach, falownikach i układach sterowania. Poniżej pokazuję, jak rozpoznać najważniejsze warianty, czego ten znak nie ujawnia i gdzie najłatwiej o pomyłkę.
Najkrócej mówiąc, znak kondensatora pokazuje typ i kierunek pracy, ale nie całą specyfikację elementu
- Dwie równoległe kreski oznaczają kondensator niepolaryzowany.
- Łuk, plus albo dodatkowa strzałka wskazują odpowiednio biegunowość lub regulację pojemności.
- Sam symbol nie podaje pojemności, napięcia pracy, ESR ani tolerancji.
- W układach zasilania i fotowoltaiki najważniejsze jest sprawdzenie polaryzacji oraz klasy elementu.
- Oznaczenie C1, C2 lub wartość typu 100 nF trzeba zawsze czytać razem z dokumentacją i BOM-em.

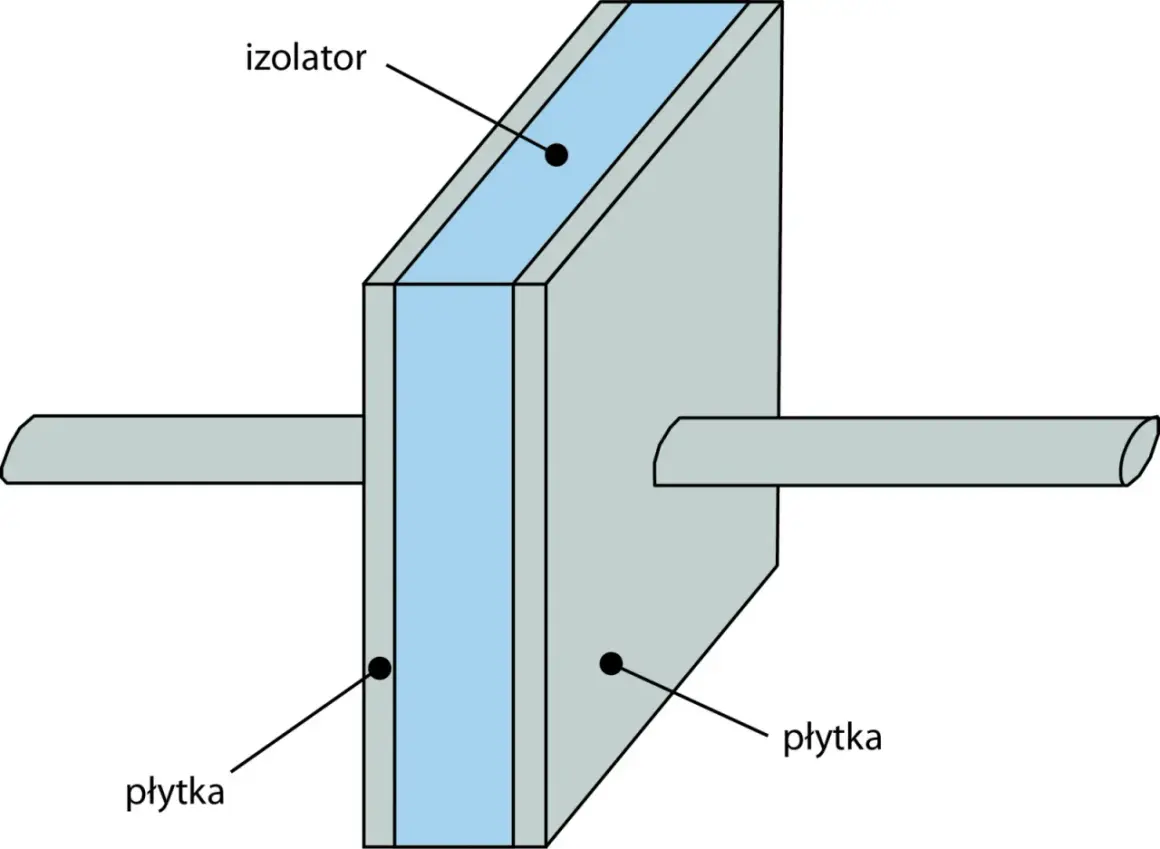

Co naprawdę mówi symbol kondensatora
Ja traktuję symbol kondensatora przede wszystkim jako skrót informacji elektrycznej. Na schemacie nie chodzi o wygląd elementu, tylko o jego rolę w układzie: czy jest stały, spolaryzowany, czy da się go regulować. Dwie równe, równoległe kreski oznaczają element niepolaryzowany, więc można go włączyć w obu kierunkach. To właśnie dlatego tak często spotkasz go w filtrach, sprzęganiu sygnałów i prostych układach odsprzęgających.
Jeśli w schemacie pojawia się jedna kreska prosta i druga łukowata, wchodzisz już w obszar elementów spolaryzowanych. Taki zapis nie jest ozdobą: ostrzega, że trzeba zachować właściwy kierunek montażu. W praktyce to ważniejsze, niż początkujący często zakładają, bo sam symbol od razu podpowiada, czy element nadaje się do pracy z napięciem zmiennym, czy raczej do obwodu stałego, gdzie biegunowość ma znaczenie. Ten prosty znak bywa więc pierwszą linią obrony przed pomyłką na stole montażowym.
Warto też pamiętać, że symbol mówi o funkcji elektrycznej, a nie o fizycznej obudowie. To rozróżnienie przydaje się szczególnie wtedy, gdy porównujesz dokumentację projektu z realnym komponentem na płytce. Z tego miejsca łatwo przejść do konkretnych wariantów zapisu, bo właśnie one najczęściej robią różnicę przy czytaniu schematu.
Jak rozpoznać najważniejsze warianty na schemacie
Najczęściej spotykane symbole da się odczytać bez zgadywania, jeśli patrzysz na trzy rzeczy: kształt kresek, dodatkowe oznaczenia i kontekst układu. Poniżej zebrałem najpraktyczniejsze warianty, z którymi realnie można się spotkać w dokumentacji elektrycznej.
| Wariant | Jak wygląda | Co oznacza | Gdzie spotykam go najczęściej |
|---|---|---|---|
| Niepolaryzowany | Dwie jednakowe, równoległe kreski | Nie ma biegunowości, można włączyć w obu kierunkach | Układy AC, filtry, sprzęganie sygnałów, kondensatory ceramiczne i foliowe |
| Spolaryzowany | Jedna kreska prosta, druga łukowata lub oznaczona znakiem „+” | Wymaga właściwego podłączenia plusa i minusa | Kondensatory elektrolityczne i część superkondensatorów |
| Zmienny | Symbol bazowy przecięty ukośną strzałką | Pojemność można regulować | Strojenie, obwody RF, prostsze układy nastawne |
| Trymer | Symbol regulowany, zwykle z dodatkowym elementem korekcyjnym | Nastawa serwisowa lub kalibracyjna | Korekta strojenia, ustawienia fabryczne, serwis |
Jeśli widzę strzałkę, zakładam od razu, że nie chodzi o zwykły kondensator stały. Jeśli widzę łuk przy jednej okładzinie, sprawdzam polaryzację dwa razy, bo tu błąd nie kończy się tylko na „układ nie działa”. W praktyce właśnie ten drugi krok oszczędza najwięcej czasu. Dalej warto już spojrzeć na samą biegunowość, bo to ona decyduje, czy element w ogóle może pracować bezpiecznie.
Dlaczego polaryzacja ma znaczenie
W kondensatorach spolaryzowanych kierunek podłączenia nie jest detalem montażowym, tylko warunkiem pracy. Jeżeli odwrócisz bieguny, element może się nagrzewać, pracować niestabilnie albo po prostu ulec uszkodzeniu. To dlatego kondensator elektrolityczny zwykle ma dodatkowe oznaczenie na obudowie, a schemat jest tak czytelny właśnie po to, żeby nie trzeba było zgadywać.W europejskim zapisie, który dominuje w wielu schematach technicznych, prosta kreska oznacza dodatni biegun, a łukowata ujemny. Czasem obok pojawia się też znak „+”, zwłaszcza gdy dokumentacja ma być maksymalnie jednoznaczna. Ja traktuję to jako dobrą praktykę, a nie nadmiar ostrożności, bo w serwisie i montażu liczą się sekundy, a nie interpretacje.
To ważne szczególnie w zasilaczach impulsowych, układach buforowania energii i po stronie DC, gdzie napięcie jest ustalone. W takich miejscach pomyłka z polaryzacją jest znacznie bardziej kosztowna niż w prostym obwodzie sygnałowym. Skoro już wiesz, jak czytać bieguny, czas sprawdzić, czego sam symbol nie powie i gdzie trzeba zajrzeć dalej.
Czego sam symbol nie pokazuje
Tu najczęściej widzę nieporozumienia. Symbol kondensatora mówi o typie i funkcji, ale nie zastępuje danych katalogowych. Z samej grafiki nie odczytasz pojemności, napięcia znamionowego, ESR, tolerancji, klasy temperaturowej ani dopuszczalnego prądu tętnień. A właśnie te parametry mają znaczenie przy doborze elementu, zwłaszcza w układach mocy i energoelektroniki.
| Symbol pokazuje | Symbol nie pokazuje |
|---|---|
| Typ elementu i ewentualną polaryzację | Dokładnej pojemności i tolerancji |
| Możliwość regulacji pojemności | Napięcia pracy i temperatury znamionowej |
| Ogólną funkcję w układzie | ESR, ESL i prądu tętnień |
| Czy element jest stały czy nastawny | Wymiarów obudowy, stopnia bezpieczeństwa i klasy wykonania |
Dlatego zawsze patrzę na trzy warstwy jednocześnie: schemat, oznaczenie elementu i opis z dokumentacji. Na płytce możesz zobaczyć na przykład oznaczenie C1, ale dopiero opis typu 100 nF, 4n7 albo 104 mówi, z czym naprawdę masz do czynienia. To szczególnie przydatne przy drobnych kondensatorach SMD, gdzie sama obudowa niczego nie wyjaśnia. Z tego płynnie wynika kolejny problem: jakie błędy najczęściej popełnia się przy szybkim czytaniu schematu.
Najczęstsze błędy przy szybkim czytaniu schematu
Najbardziej kosztowny błąd jest banalny: założenie, że każdy kondensator działa tak samo. Nie działa. W praktyce najwięcej pomyłek wynika z trzech rzeczy: nieuwagi przy polaryzacji, mylenia symbolu zmiennego ze stałym oraz czytania samej grafiki bez opisu wartości. Jeśli ktoś patrzy tylko na rysunek, łatwo przegapić detale, które później decydują o poprawnym montażu.
- Zakładanie, że kondensator jest niepolaryzowany - to ryzykowne zwłaszcza przy elektrolitach i superkondensatorach.
- Ignorowanie strzałki na symbolu - oznacza ona regulację, a nie dekorację rysunku.
- Mylenie wartości z kodem - zapis 104 oznacza 100 nF, a 4n7 to 4,7 nF.
- Patrzenie tylko na schemat bez BOM-u - dokumentacja materiałowa zwykle zawiera napięcie, tolerancję i typ dielektryka.
- Brak porównania schematu z nadrukiem na PCB - to właśnie tam często pojawiają się dodatkowe wskazówki montażowe.
Ja w takich sytuacjach robię prostą rzecz: najpierw identyfikuję symbol, potem sprawdzam opis pozycji, a dopiero na końcu patrzę na obudowę fizyczną. To oszczędza domysłów i zmniejsza ryzyko, że poprawnie rozpoznany znak zostanie źle zastosowany. W układach zasilania i fotowoltaiki ta kolejność jest szczególnie ważna, bo kondensatory pracują tam w realnym stresie elektrycznym, a nie w teoretycznym przykładzie z podręcznika.
Dlaczego ten zapis ma znaczenie w energetyce i fotowoltaice
W instalacjach związanych z energią, a zwłaszcza w układach fotowoltaicznych, kondensatory nie są ozdobą schematu. Spotkasz je w falownikach, filtrach EMI, układach wygładzania napięcia i obwodach buforowania energii. Tam symbol kondensatora pomaga od razu zrozumieć, czy masz do czynienia z elementem odsprzęgającym, filtrującym zakłócenia, czy wspierającym stabilność szyny DC.
| Obszar zastosowania | Po co jest kondensator | Na co patrzę w symbolu i opisie |
|---|---|---|
| Falownik PV | Wygładzanie napięcia i redukcja tętnień | Biegunowość, napięcie pracy, typ elementu |
| Filtr EMI | Ograniczenie zakłóceń przewodzonych | Czy element jest niepolaryzowany i czy ma klasę bezpieczeństwa |
| Układ sterowania | Odsprzęganie i lokalne podtrzymanie zasilania | Wartość, tolerancja i rozmieszczenie przy układzie scalonym |
| Obwód DC | Stabilizacja szyny i magazynowanie energii chwilowej | Polaryzacja, prąd tętnień i dopuszczalne napięcie |
Właśnie dlatego na schematach energetycznych nie wystarcza sama intuicja. Trzeba widzieć, czy dany kondensator pracuje po stronie AC, po stronie DC, czy jest częścią zabezpieczenia lub filtrowania zakłóceń. To prowadzi do ostatniej rzeczy, która naprawdę przydaje się na co dzień: prostego sposobu, żeby czytać te oznaczenia szybciej i pewniej.
Trzy rzeczy, które sprawdzam, zanim uznam schemat za odczytany
Kiedy chcę przeczytać schemat bez błędu, trzymam się bardzo krótkiej kolejności. Nie jest efektowna, ale działa, zwłaszcza gdy dokumentacja jest gęsta i łatwo przegapić detal:
- Najpierw typ symbolu - czy kondensator jest stały, spolaryzowany czy regulowany.
- Potem oznaczenie i wartość - C1, 100 nF, 4n7 albo inny zapis z dokumentacji.
- Na końcu parametry użytkowe - napięcie, tolerancja, ESR, klasa i zgodność z układem.
Jeśli te trzy kroki są spójne, znak przestaje być zagadką i staje się szybkim skrótem do właściwego doboru elementu. A gdy coś się nie zgadza, wracam do opisu pozycji albo dokumentacji materiałowej, bo właśnie tam zwykle kryje się odpowiedź.
