W praktyce ten niewielki element decyduje o tym, czy układ pracuje stabilnie, czy zaczyna się grzać, wariować albo po prostu szybko się uszkadza. W tym artykule pokazuję, jak działa, jak dobrać jego wartość i moc, jakie są najczęstsze odmiany oraz gdzie ma znaczenie w elektronice, automatyce i instalacjach związanych z energią. To temat prosty tylko na pierwszy rzut oka, bo właśnie tu najczęściej pojawiają się kosztowne błędy.
Najważniejsze rzeczy o oporniku, które warto znać od razu
- Ogranicza prąd, dzieli napięcie i chroni wrażliwe elementy przed przeciążeniem.
- Najważniejsze parametry to rezystancja, moc, tolerancja i zachowanie w temperaturze.
- W praktyce nie dobiera się go tylko „na omy”, ale też pod kątem strat cieplnych i rodzaju obciążenia.
- W elektronice użytkowej często wygrywają małe elementy SMD, a w układach mocy - wersje drutowe lub niskoomowe pomiarowe.
- W instalacjach energetycznych i fotowoltaicznych pełni też rolę pomiarową, rozładowującą i zabezpieczającą.
- Najczęstszy błąd to zbyt mała moc i ignorowanie temperatury pracy wewnątrz obudowy.
Czym jest opornik i co faktycznie robi w obwodzie
Najprościej ujmując, to element, który stawia kontrolowany opór przepływowi prądu. Dzięki temu można ograniczyć natężenie, wytworzyć spadek napięcia w konkretnym miejscu układu albo bezpiecznie rozproszyć część energii w postaci ciepła. Właśnie dlatego nie traktuję go jako „dodatku” do obwodu, tylko jako narzędzie porządkowania pracy całego układu.
W teorii wszystko sprowadza się do prawa Ohma: napięcie, prąd i rezystancja są ze sobą powiązane. W praktyce oznacza to, że gdy znamy dwie z tych wielkości, możemy policzyć trzecią i świadomie ustawić warunki pracy. To brzmi prosto, ale w projekcie liczy się jeszcze coś więcej: straty mocy, temperatura otoczenia i to, czy element pracuje chwilowo, czy przez wiele godzin bez przerwy.
Ja zwykle patrzę na ten element jak na bezpiecznik komfortu dla całego układu. Chroni diody LED, ustala punkty pracy tranzystorów, pomaga budować dzielniki napięcia i stabilizuje pomiary. Kiedy rozumie się jego rolę, łatwiej przejść do pytania, jak go wykorzystać w realnym obwodzie, a nie tylko w książkowym schemacie.
Jak działa w praktyce i kiedy staje się narzędziem pomiarowym
Najbardziej praktyczne zastosowania są trzy. Po pierwsze, ograniczanie prądu - na przykład przy diodzie LED, gdzie zbyt mały element oporowy kończy się przegrzaniem diody albo zbyt dużym prądem rozruchowym. Po drugie, dzielenie napięcia - wtedy dwa lub więcej elementów tworzy prosty dzielnik, który pozwala mierzyć wyższe napięcia lub dopasować poziom sygnału do wejścia sterownika. Po trzecie, pomiar prądu - tutaj stosuje się niskoomowe wersje pomiarowe, czyli tzw. shunty, które zamieniają przepływ prądu na mały, łatwy do odczytania spadek napięcia.
W układach LED przykład jest wyjątkowo czytelny. Jeśli zasilam pojedynczą czerwoną diodę z 12 V, a na diodzie spada około 2 V przy 20 mA, to na elemencie oporowym odkłada się 10 V. Z prostego rachunku wychodzi około 500 Ω, więc praktyczny wybór to zwykle 470 Ω albo 510 Ω. Strata mocy wynosi wtedy około 0,2 W, więc w obudowie słabo wentylowanej nie wybieram na styk 0,25 W, tylko daję większy zapas.
Warto też pamiętać o pracy jako dzielnik napięcia. W prostych układach pomiarowych czy wejściach sterujących to często najtańszy i najbardziej przewidywalny sposób obniżenia poziomu sygnału. Właśnie tu dobrze widać, że ten element nie tylko „przeszkadza” prądowi, ale przede wszystkim nadaje obwodowi kontrolę. To prowadzi prosto do wyboru konkretnej odmiany, bo nie każdy model nadaje się do tego samego zadania.Najpopularniejsze odmiany i czym się różnią
W praktyce najczęściej spotykam kilka rodzin, które różnią się stabilnością, ceną, mocą i zachowaniem przy wysokiej temperaturze. Nie ma jednego najlepszego wyboru dla wszystkiego - inny model wybiera się do precyzyjnego pomiaru, inny do zasilacza, a jeszcze inny do kompaktowej elektroniki masowej.
| Rodzaj | Gdzie się sprawdza | Najważniejsze cechy | Na co uważać |
|---|---|---|---|
| Metal film | Układy analogowe, pomiary, mała elektronika | Dobra stabilność, niski szum, zwykle tolerancja 1% lub lepsza | Nie jest to najlepszy wybór do dużych mocy |
| Thick film SMD | Sprzęt masowy, urządzenia kompaktowe | Mały rozmiar, niska cena, szeroka dostępność | Zwykle gorsza stabilność niż w odmianach precyzyjnych |
| Węglowy | Proste, starsze konstrukcje | Tani i łatwy do użycia | Większy szum i słabsza powtarzalność parametrów |
| Drutowy | Zasilacze, obciążenia, układy mocy | Duża moc strat, solidna konstrukcja | Może mieć indukcyjność, więc nie zawsze nadaje się do szybkich sygnałów |
| Niskoomowy pomiarowy | Pomiar prądu, falowniki, BMS | Bardzo mała rezystancja i dobra powtarzalność pomiaru | Wymaga poprawnego prowadzenia ścieżek i dobrego chłodzenia |
| Regulowany | Kalibracja, ustawianie progów, regulacja głośności | Pozwala zmieniać wartość w czasie uruchamiania układu | Nie jest dobrym zamiennikiem wszędzie tam, gdzie parametry mają być stałe |
Do tego dochodzi ciekawostka, którą często pomija się na początku: element oznaczony jako 0 Ω. W praktyce bywa po prostu zworą w wygodnej obudowie, używaną do automatyzacji montażu albo prostego przełączania ścieżek. Taka drobna rzecz dobrze pokazuje, że wybór odmiany zależy nie tylko od „jak ma działać”, ale też od tego, jak układ będzie produkowany i serwisowany. Kiedy rozróżnia się te rodziny, można już przejść do oznaczeń i doboru bez zgadywania.
Jak odczytać oznaczenia i dobrać właściwe parametry
Najczęściej patrzę na cztery rzeczy: rezystancję, tolerancję, moc oraz zachowanie temperaturowe. Sama wartość mówi, jaki opór ma element, ale dopiero tolerancja pokazuje, jak bardzo rzeczywisty egzemplarz może się różnić od nominalnego. W praktyce 5% wystarcza do wielu prostych zastosowań, 1% wybiera się częściej w pomiarach i układach analogowych, a 0,1% lub podobne poziomy zostawia się do precyzyjnych aplikacji.
W kodzie barwnym najważniejsza jest kolejność pasków: w wersji czteropaskowej pierwsze dwa paski to cyfry, trzeci to mnożnik, czwarty to tolerancja. W wersji pięciopaskowej mamy trzy cyfry, mnożnik i tolerancję. To rozwiązanie bywa stare, ale nadal bardzo praktyczne, bo na małej obudowie pozwala zmieścić potrzebne informacje.
| Kolor | Cyfra | Mnożnik | Tolerancja |
|---|---|---|---|
| Czarny | 0 | 10^0 | - |
| Brązowy | 1 | 10^1 | ±1% |
| Czerwony | 2 | 10^2 | ±2% |
| Pomarańczowy | 3 | 10^3 | - |
| Żółty | 4 | 10^4 | - |
| Zielony | 5 | 10^5 | ±0,5% |
| Niebieski | 6 | 10^6 | ±0,25% |
| Fioletowy | 7 | 10^7 | ±0,1% |
| Szary | 8 | 10^8 | - |
| Biały | 9 | 10^9 | - |
| Złoty | - | 10^-1 | ±5% |
| Srebrny | - | 10^-2 | ±10% |
Na obudowach SMD spotyka się za to krótkie kody liczbowe. Przykład 472 oznacza 4,7 kΩ, 103 oznacza 10 kΩ, a 1001 to zwykle 1 kΩ w zapisie czterocyfrowym. Jeśli widzę taki kod w projekcie produkcyjnym, zawsze sprawdzam też rodzinę tolerancji i moc wynikającą z obudowy, bo sam nadruk nie mówi jeszcze wszystkiego.
Do samej mocy warto podchodzić konserwatywnie. Element 0,25 W w prostym sygnale może wystarczyć, ale przy pracy ciągłej i podwyższonej temperaturze obudowy wolę zapas co najmniej 2x, a w zamkniętej elektronice nawet więcej. W praktyce to właśnie moc i temperatura decydują o tym, czy projekt działa latami, czy zaczyna tracić stabilność po kilku tygodniach. A skoro już mowa o temperaturze i mocy, przechodzę do miejsc, w których ten szczegół naprawdę robi różnicę.
Gdzie ten element ma znaczenie w energetyce i fotowoltaice
W instalacjach energetycznych i fotowoltaicznych ten komponent nie zawsze jest widoczny na pierwszy rzut oka, ale bez niego trudno mówić o sensownym pomiarze i bezpiecznej pracy elektroniki sterującej. W falownikach, magazynach energii i układach nadzoru napięcia pracuje jako element dzielnika, ogranicznik prądu rozruchowego, ścieżka rozładowania kondensatorów albo precyzyjny czujnik prądu.
Najbardziej praktyczny przykład to pomiar prądu przez shunt. Taki niskoomowy element zamienia duży prąd na niewielki spadek napięcia, który można odczytać przez wzmacniacz pomiarowy lub układ monitorujący. W systemach bateryjnych i falownikach to rozwiązanie pozwala kontrolować ładowanie, rozładowanie oraz stany przeciążenia bez wprowadzania dużych strat energii.
Drugi ważny przypadek to obwody rozładowujące kondensatory w części DC. Po wyłączeniu zasilania kondensator nie znika magicznie z obwodu, więc odpowiednio dobrany element rozładowujący obniża napięcie do bezpiecznego poziomu. Z mojego punktu widzenia to jeden z tych detali, których nie widać podczas codziennej pracy urządzenia, ale których brak od razu robi się bardzo realny przy serwisie. Tak samo działa rezystor precharge w falowniku: ogranicza prąd ładowania dużych pojemności na starcie i chroni styki oraz kondensatory przed gwałtownym impulsem.
W instalacjach PV ważne są też dzielniki napięcia do monitorowania stringów i układów pomiarowych. Przy wysokich napięciach stałych nie można improwizować, bo niewłaściwy dobór mocy, tolerancji albo izolacji prowadzi nie tylko do błędnego pomiaru, ale też do przegrzewania i dryftu parametrów. To prowadzi naturalnie do pytania, gdzie ludzie najczęściej popełniają błąd przy doborze.

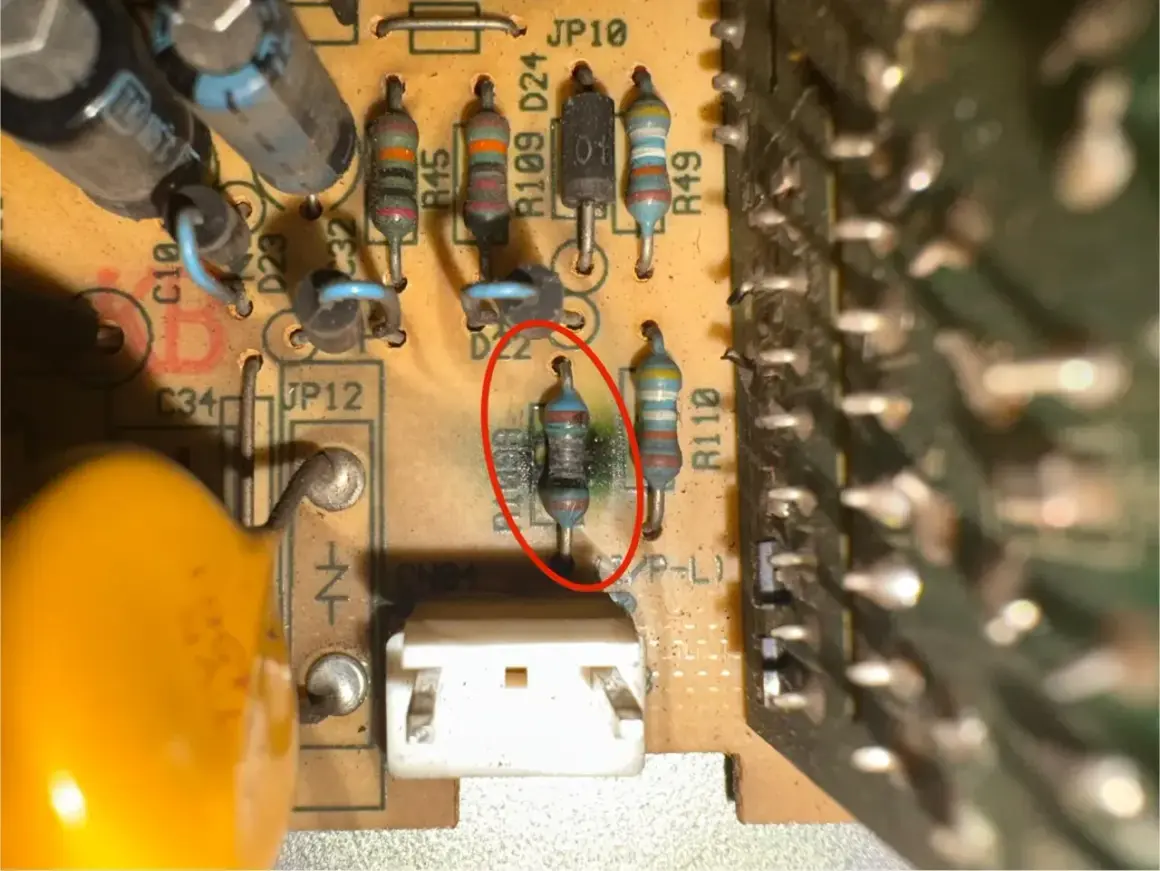

Błędy, które najczęściej kończą się grzaniem albo awarią
Najczęstszy błąd jest banalny: ktoś patrzy tylko na wartość w omach i ignoruje moc. Taki wybór bywa poprawny na papierze, ale po uruchomieniu element zaczyna pracować goręcej, niż zakładał projekt. W obudowie o słabej wentylacji to szczególnie zdradliwe, bo temperatura rośnie stopniowo i dopiero po czasie wychodzi na jaw, że zapas był zbyt mały.
- Za mała moc - element działa poprawnie w teorii, ale w praktyce przegrzewa się i zmienia parametry.
- Zbyt duża tolerancja - układ pomiarowy lub dzielnik napięcia zaczyna dawać wyniki „obok” oczekiwanych.
- Ignorowanie temperatury - rezystancja potrafi pływać wraz z warunkami pracy, szczególnie w zamkniętych obudowach.
- Mylenie obciążenia chwilowego z ciągłym - impuls mocy bywa do przeżycia, ale praca ciągła już nie.
- Pomiar w układzie - odczyt na płytce często zawyża lub zaniża wynik, bo równolegle pracują inne ścieżki.
- Brak zapasu w układach mocy - w elektronice energetycznej oszczędzanie kilku groszy na zbyt słabej obudowie zwykle kończy się droższą naprawą.
W praktyce widzę jeszcze jeden częsty problem: ktoś wymienia uszkodzony element na „taki sam wizualnie”, ale bez sprawdzenia tolerancji, mocy albo typu. Dwa identyczne paski kolorów nie zawsze znaczą, że to właściwy zamiennik dla konkretnego układu. Kiedy ten etap jest już uporządkowany, zostaje ostatni krok - sensowna checklista przed zakupem lub montażem.
Co biorę pod uwagę przed zakupem do projektu
Ja zwykle zaczynam od prądu roboczego, potem liczę moc strat, a dopiero na końcu wybieram konkretną wartość z dostępnej serii. To ważne, bo w praktyce nie dobiera się elementu „na oko”, tylko pod warunki pracy i realny zapas bezpieczeństwa. Przy prostym projekcie elektronicznym wystarczy czasem kilka minut obliczeń, ale w układach zasilania i PV ta chwila oszczędza później wiele kłopotów.
- Najpierw sprawdzam, jaki prąd ma płynąć w najgorszym scenariuszu.
- Potem liczę moc strat i nie wybieram elementu na granicy katalogowej.
- Jeśli to pomiar albo dzielnik napięcia, stawiam na mniejszą tolerancję, zwykle 1% lub lepiej.
- Jeśli obwód jest w zamkniętej obudowie, zakładam wyższą temperaturę otoczenia niż „na biurku”.
- Jeśli układ pracuje impulsowo, sprawdzam też zachowanie w krótkich skokach mocy.
- W elektronice energetycznej wybieram większy zapas niż w prostych projektach hobbystycznych.
W praktyce najlepiej działa prosta zasada: najpierw bezpieczeństwo i stabilność, dopiero potem oszczędność miejsca. Dobrze dobrany opornik nie rzuca się w oczy, bo ma po prostu robić swoją robotę cicho, przewidywalnie i bez przegrzewania. Jeśli projekt zaczynasz od prądu, potem liczysz moc, a na końcu wybierasz tolerancję i rodzaj obudowy, większość problemów odpada jeszcze zanim trafią na stół warsztatowy.
