To wielkość, która mówi, jak silnie pole oddziałuje na ładunek, w którą stronę go pcha i kiedy układ elektryczny zaczyna być naprawdę „ostry” w działaniu. Natężenie pola elektrycznego pokazuje więc nie tylko wynik z lekcji fizyki, ale też praktyczny obraz tego, co dzieje się w kondensatorach, izolacji, przewodach i przy wyładowaniach. Poniżej rozkładam temat na proste części: definicję, wzory, interpretację wektora oraz rzeczywiste sytuacje, w których ta wielkość ma znaczenie.
To miara siły działania pola na ładunek
- Opisuje, jaką siłę pole wywiera na jednostkowy ładunek dodatni.
- Jest wielkością wektorową, więc liczy się nie tylko wartość, ale też kierunek i zwrot.
- Najczęściej spotkasz jednostki N/C i V/m, które są równoważne.
- W polu jednorodnym, np. między okładkami kondensatora, można użyć przybliżenia E ≈ U/d.
- W pobliżu ładunku punktowego wartość pola szybko maleje wraz z odległością.
- Zbyt duże pole w powietrzu może prowadzić do przebicia i wyładowania.
Co oznacza ta wielkość i dlaczego jest wektorowa
Najprościej ujmując, to „siła pola przypadająca na jednostkowy ładunek”. Jeśli w danym punkcie umieszczę mały, dodatni ładunek próbny i zmierzę, jaka siła na niego działa, dostaję informację o samym polu. Właśnie dlatego zapisuje się zależność E = F/q, gdzie F to siła, a q to ładunek próbny.
W praktyce ważne jest to, że pole nie zależy od wielkości ładunku próbnego, tylko od źródła pola i miejsca, w którym wykonuję pomiar. To odróżnia je od samej siły. Siła może być większa albo mniejsza, ale wartość pola w tym samym punkcie pozostaje ta sama.
To także wielkość wektorowa. Oznacza to, że nie wystarczy podać jednej liczby. Trzeba jeszcze wiedzieć, w którą stronę pole jest skierowane. Dla ładunku dodatniego siła ma ten sam zwrot co wektor pola, a dla ładunku ujemnego zwrot jest przeciwny. To drobny szczegół, ale w zadaniach i w realnych układach decyduje o poprawnym wyniku.
Z mojego punktu widzenia właśnie tu wiele osób robi pierwszy błąd: traktuje pole jak zwykłą liczbę, a nie jak wektor. Kiedy już zaakceptujesz tę prostą zasadę, cała reszta zaczyna składać się logicznie. Następny krok to obliczanie wartości pola w konkretnych sytuacjach.
Jak oblicza się pole w praktyce
Tu liczy się kontekst. Innego wzoru użyję dla ładunku punktowego, innego dla pola jednorodnego między okładkami kondensatora, a jeszcze innego wtedy, gdy znam siłę działającą na ładunek. Dobrze to porządkuje poniższe zestawienie.
| Układ | Wzór | Co oznacza w praktyce |
|---|---|---|
| Definicja ogólna | E = F/q | Siła przypadająca na 1 C dodatniego ładunku próbnego |
| Ładunek punktowy | E = kQ/r² | Pole słabnie bardzo szybko wraz z odległością od źródła |
| Pole jednorodne | E ≈ U/d | Przybliżenie dobre między okładkami kondensatora, z dala od brzegów |
Warto zapamiętać też jednostki. Niuton na kulomb i wolt na metr opisują to samo zjawisko, tylko z innej strony. W praktyce spotkasz oba zapisy, a zamiana między nimi nie zmienia sensu wyniku.
Przykład liczbowy jest tu bardzo pomocny. Jeśli na ładunek o wartości 5 μC działa siła 0,02 N, to pole ma wartość 4000 N/C. Jeżeli zaś między dwiema okładkami napięcie wynosi 600 V, a odstęp 1 cm, to w przybliżeniu dostajesz 60 000 V/m. Taki rachunek od razu pokazuje, dlaczego małe odległości potrafią robić dużą różnicę.
W polu punktowym sytuacja jest jeszcze bardziej dynamiczna: podwajasz odległość, a wartość pola spada czterokrotnie. To właśnie ten spadek z kwadratem odległości sprawia, że w pobliżu źródła pole jest bardzo silne, a dalej szybko słabnie. Z tego przechodzę płynnie do tego, jak czytać kierunek i obraz linii pola.
Jak odczytać kierunek, zwrot i linie pola
Sam wynik liczbowy nie wystarczy, jeśli nie wiesz, w którą stronę pole „działa”. Wektor pola pokazuje kierunek oddziaływania na dodatni ładunek próbny. Dla ładunku ujemnego siła będzie skierowana przeciwnie, ale sam wektor pola się nie zmienia.
Linie pola są tylko wygodnym obrazem, ale bardzo dobrze tłumaczą geometrię zjawiska. W praktyce pamiętam cztery zasady, bo one rozwiązują większość nieporozumień:
- linie wychodzą z ładunków dodatnich i wchodzą w ujemne,
- im gęściej są rozmieszczone, tym pole jest silniejsze,
- linie nie przecinają się, bo w jednym punkcie nie mogą mieć dwóch kierunków,

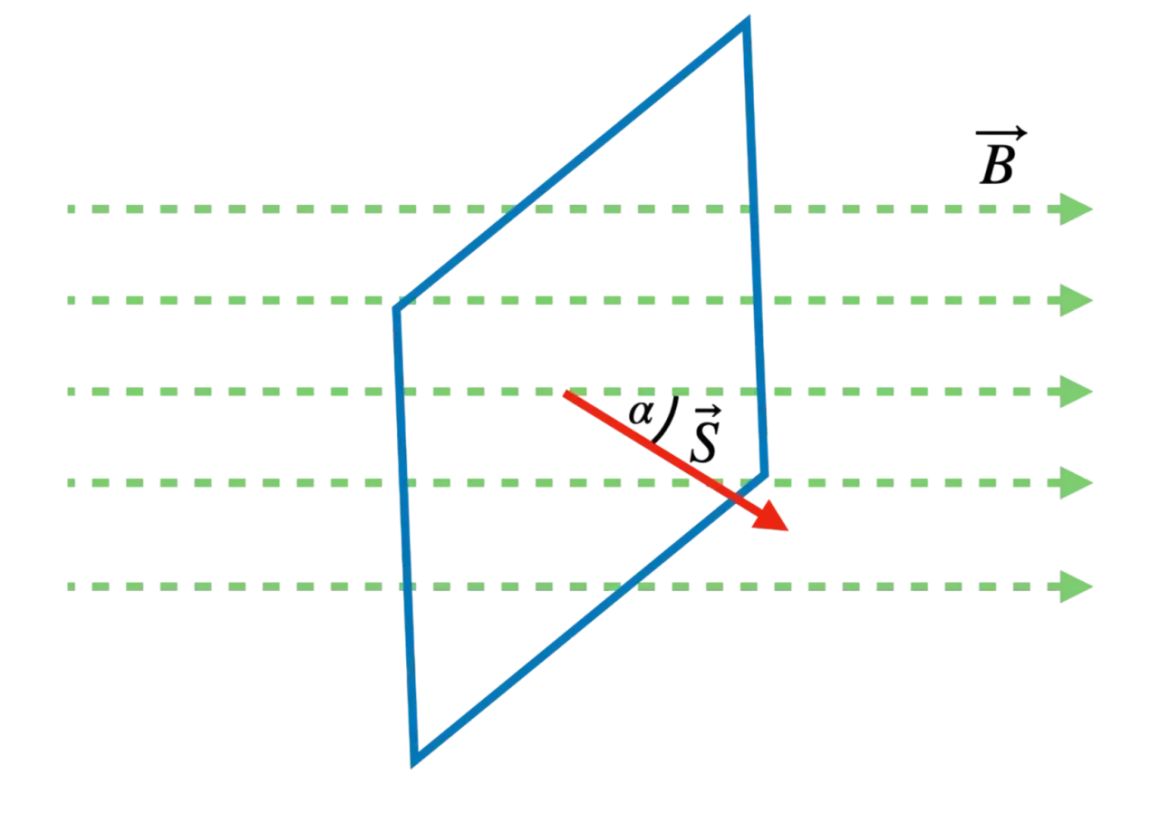

- w polu jednorodnym są równoległe i rozstawione prawie równomiernie.
To właśnie dlatego pole między okładkami kondensatora rysuje się inaczej niż wokół pojedynczego ładunku. W kondensatorze linie są prawie proste i równoległe, a wokół punktowego źródła rozchodzą się promieniście. Ta różnica nie jest ozdobą rysunku, tylko informacją o tym, jak zachowa się ładunek w danym miejscu.
Jeśli chcesz szybko ocenić układ, patrz nie tylko na wartość pola, ale też na jego geometrię. To prowadzi prosto do pytania, gdzie w technice ta wiedza ma największą wartość.
Gdzie w elektryce i energetyce ma to największe znaczenie
W teorii temat wygląda szkolnie, ale w praktyce pole elektryczne decyduje o bardzo przyziemnych sprawach: czy izolacja wytrzyma, czy nie pojawi się przebicie, czy kondensator pracuje stabilnie i czy na ostrych krawędziach nie zrobi się lokalne spiętrzenie pola. W energetyce i instalacjach niskiego oraz wysokiego napięcia to nie jest detal, tylko jeden z warunków bezpiecznej pracy.
Najbardziej użyteczne przykłady są zwykle trzy:
- Kondensator płaski - między okładkami pole jest w przybliżeniu jednorodne, więc łatwo szacować je z napięcia i odległości. To fundament wielu obliczeń w elektronice i układach zasilania.
- Ostre końcówki i krawędzie przewodników - tam pole lokalnie rośnie, co sprzyja ulotowi i wyładowaniom koronowym. To powód, dla którego kształt elementu bywa równie ważny jak jego materiał.
- Przerwa powietrzna i izolacja - w powietrzu przebicie zaczyna się orientacyjnie przy około 3 MV/m, ale rzeczywista wartość zależy od wilgotności, ciśnienia, geometrii elektrod i stanu powierzchni.
W instalacjach fotowoltaicznych to zagadnienie ma bardzo praktyczny wymiar. Wysokie napięcia DC, złącza, przepusty i odcinki przewodów wymagają zapasu izolacyjnego, bo problem zwykle nie pojawia się „średnio”, tylko w jednym słabym punkcie: przy krawędzi, zabrudzeniu, mikropęknięciu albo zbyt małym odstępie. Z mojego doświadczenia właśnie tam teoria spotyka się z eksploatacją.
Wniosek jest prosty: jeśli rośnie napięcie albo maleje odstęp, wzrasta też ryzyko przekroczenia bezpiecznego poziomu pola. I to jest moment, w którym warto unikać uproszczeń, bo niewielka zmiana geometrii potrafi zmienić zachowanie całego układu. Następny problem to błędy, które najczęściej psują interpretację wyników.
Najczęstsze błędy przy liczeniu i interpretacji
Najwięcej pomyłek nie wynika ze złej fizyki, tylko z pośpiechu. Sam widzę to często: ktoś zna wzór, ale używa go poza zakresem sensu albo miesza znaczenie wielkości. Poniżej najważniejsze pułapki.
- Mylenie pola z napięciem - napięcie opisuje różnicę potencjałów, a pole mówi o sile działania na ładunek w konkretnym punkcie.
- Traktowanie pola jak skalaru - bez kierunku i zwrotu wynik jest niepełny.
- Używanie E = U/d tam, gdzie pole nie jest jednorodne - przy krawędziach kondensatora albo w złożonej geometrii to tylko przybliżenie.
- Pomijanie ośrodka - materiał między elektrodami wpływa na rozkład pola, więc próżnia, powietrze i dielektryk nie zachowują się tak samo.
- Mieszanie jednostek - N/C, V/m, kV/cm i MV/m trzeba czytać bardzo uważnie, bo łatwo o błąd o trzy rzędy wielkości.
- Ignorowanie znaku ładunku - dla ładunku ujemnego siła ma zwrot przeciwny do wektora pola.
Jeśli miałbym wskazać jeden błąd, który robi największą różnicę, to byłoby nim bezkrytyczne przenoszenie prostych wzorów na złożone układy. W zadaniach szkolnych czasem przejdzie, ale w realnej technice już nie. Kiedy to uporządkujesz, zostaje ostatnia rzecz: co naprawdę warto zapamiętać, zanim oceniasz pole w urządzeniu.
Co warto zapamiętać, zanim oceniasz pole w urządzeniu
Jeśli mam dać jedną praktyczną wskazówkę, to taką: najpierw patrz na geometrię, potem na materiał, a dopiero później podstawiaj wzór. W realnym układzie najsilniejsze pole zwykle pojawia się tam, gdzie odstęp jest najmniejszy, kształt najbardziej ostry albo izolacja ma najgorsze parametry.
- Jeśli układ jest symetryczny i daleko od brzegów, proste wzory są zwykle bardzo użyteczne.
- Jeśli pojawiają się szczeliny, ostre końcówki lub zabrudzenia, szukaj lokalnych maksimów, a nie tylko wartości średniej.
- Jeśli pracujesz z wysokim napięciem, zostaw zapas, bo przebicie zaczyna się od najsłabszego miejsca.
To właśnie dlatego rozumienie pola elektrycznego daje przewagę: pozwala nie tylko rozwiązywać zadania z fizyki, ale też rozsądnie ocenić ryzyko w instalacji, kondensatorze, przewodzie czy elemencie fotowoltaicznym. Gdy patrzysz na układ przez pryzmat pola, szybciej widzisz, gdzie naprawdę może pojawić się problem.
