Indukcja elektromagnetyczna jest jednym z tych zjawisk, które najlepiej rozumieć na prostym obrazie: zmieniasz pole magnetyczne, a w obwodzie pojawia się napięcie. To właśnie prawo Faradaya tłumaczy, dlaczego ruch magnesu, obrót cewki albo zmiana prądu w uzwojeniu mogą uruchomić cały łańcuch zdarzeń, od generatora po transformator. W tym tekście pokazuję, jak to działa, od czego zależy siła efektu i gdzie spotyka się go w praktyce, także w energetyce i fotowoltaice.
Najkrócej: liczy się zmiana, nie sam magnes
- Zmiana strumienia magnetycznego wywołuje napięcie indukowane, a nie samo „obecne” pole.
- Im szybciej zmienia się strumień i im więcej zwojów ma cewka, tym większe napięcie można uzyskać.
- Minus we wzorze oznacza, że układ przeciwstawia się zmianie, co opisuje zasada Lenza.
- Generator, transformator, ładowarka indukcyjna i kuchenka indukcyjna korzystają z tego samego mechanizmu, ale w inny sposób.
- W fotowoltaice samo zjawisko zachodzi głównie w osprzęcie: falownikach, transformatorach, dławikach i układach pomiarowych.
Na czym polega indukcja elektromagnetyczna

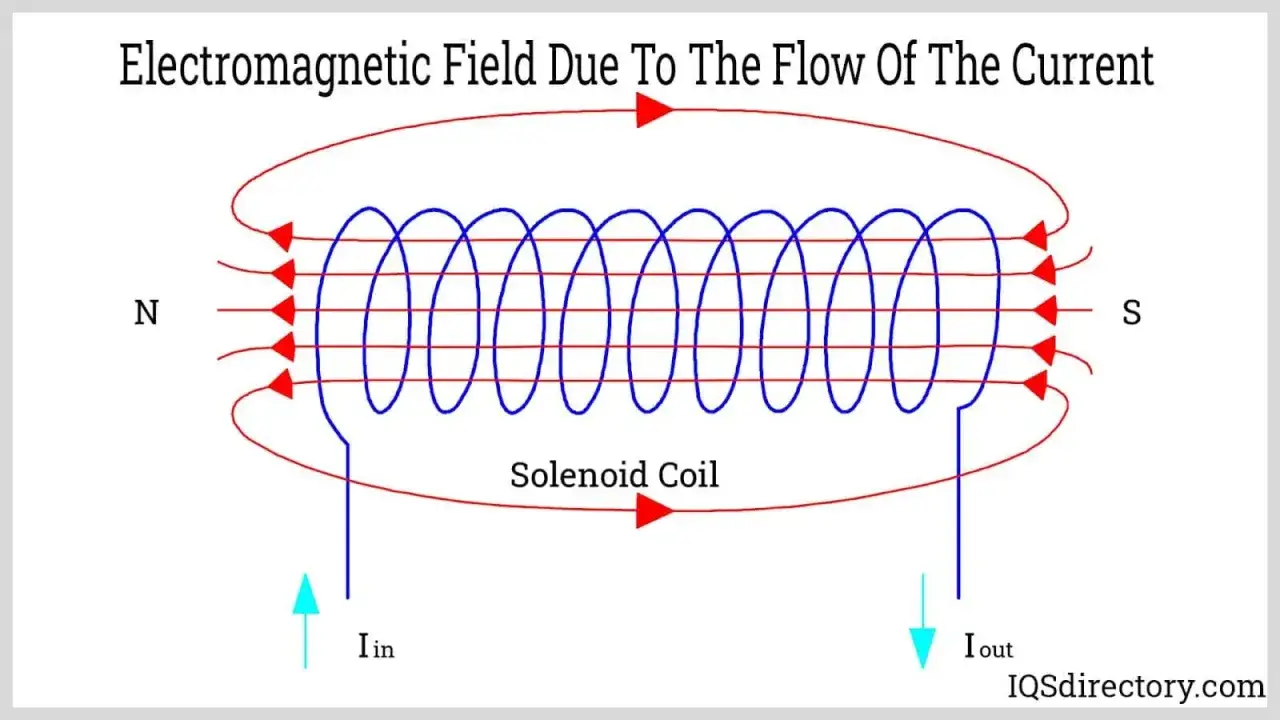

Najprościej pokazuję to tak: jeśli przez cewkę przechodzi zmieniający się strumień magnetyczny, w obwodzie pojawia się siła elektromotoryczna, czyli napięcie indukowane. To napięcie może istnieć nawet wtedy, gdy obwód jest otwarty; prąd popłynie dopiero po zamknięciu obwodu. Ważny niuans, który często umyka początkującym, jest prosty: nie wystarczy sam magnes albo samo pole - potrzebna jest jego zmiana w czasie, na przykład ruch magnesu względem cewki, obrót przewodnika albo zmiana natężenia pola.Strumień magnetyczny można rozumieć jako miarę tego, ile pola „przechodzi” przez daną powierzchnię. W praktyce liczy się nie tylko siła pola, ale też powierzchnia pętli i jej ustawienie względem linii pola. Z tego powodu nieruchomy magnes i nieruchoma cewka zwykle nie dadzą efektu, a to prowadzi prosto do wzoru, który pokazuje, od czego zależy skala zjawiska.
Jak odczytać wzór i co mówi o sile zjawiska
W zapisie szkolnym i inżynierskim najczęściej spotkasz formę Uind = -N · ΔΦ / Δt. N oznacza liczbę zwojów, Φ to strumień magnetyczny, a Δt to czas zmiany; minus przypomina o kierunku opisanym przez zasadę Lenza. Strumień sam w sobie zależy od natężenia pola B, powierzchni A i kąta ustawienia, więc w uproszczeniu można go zapisać jako Φ = B · A · cos α.
| Symbol | Znaczenie | Co zwykle zwiększa efekt |
|---|---|---|
| N | Liczba zwojów cewki | Więcej zwojów daje większe napięcie, ale też większą rezystancję i czasem większe straty |
| Φ | Strumień magnetyczny | Silniejsze pole, większa powierzchnia i lepsze ustawienie cewki względem pola |
| Δt | Czas zmiany | Szybsza zmiana zwykle oznacza wyższe napięcie indukowane |
| α | Kąt między polem a powierzchnią | Najlepszy efekt daje ustawienie, przy którym strumień przez cewkę zmienia się najmocniej |
Najprostszy odczyt tego wzoru jest taki: im szybciej zmienia się strumień i im więcej zwojów ma cewka, tym większe napięcie uzyskasz. Jeśli chcesz liczby, to przy 200 zwojach i spadku strumienia z 0,01 Wb do 0,005 Wb w 0,02 s średnie napięcie wyniesie około 50 V. W praktyce to właśnie tempo zmian, a nie sama „siła magnesu”, najczęściej robi największą różnicę.
Sama wartość napięcia to jednak tylko część historii, bo równie ważne jest to, w jakim kierunku obwód reaguje na zmianę.
Dlaczego kierunek prądu wynika z oporu wobec zmiany
Minus we wzorze nie jest ozdobą, tylko informacją o kierunku reakcji układu. Indukowany prąd wytwarza własne pole magnetyczne, które przeciwdziała zmianie strumienia powodującej indukcję. Gdy magnes zbliżasz do cewki, obwód próbuje to zbliżanie „zatrzymać”; gdy magnes oddalasz, obwód próbuje podtrzymać wcześniejszy stan. To dlatego nie ma tu darmowej energii: żeby uzyskać prąd, musisz dostarczyć energię mechaniczną albo elektryczną.
Właśnie z tego powodu początkujący często mylą dwa pojęcia: „powstaje napięcie” i „płynie duży prąd”. Napięcie może pojawić się od razu, ale prąd zależy jeszcze od oporu obwodu, jakości połączeń i tego, czy układ jest zamknięty. Z tej perspektywy łatwiej zrozumieć, dlaczego generator i transformator działają tak skutecznie, a zwykły statyczny układ z magnesem nie robi nic spektakularnego.
Gdzie spotkasz to zjawisko na co dzień
W praktyce to zjawisko napędza bardzo różne urządzenia, ale mechanizm pozostaje ten sam: musi pojawić się zmiana pola, a układ musi ją zamienić na użyteczne napięcie. W energetyce i elektronice użytkowej spotkasz je częściej, niż mogłoby się wydawać.
| Urządzenie | Co się zmienia | Po co to działa |
|---|---|---|

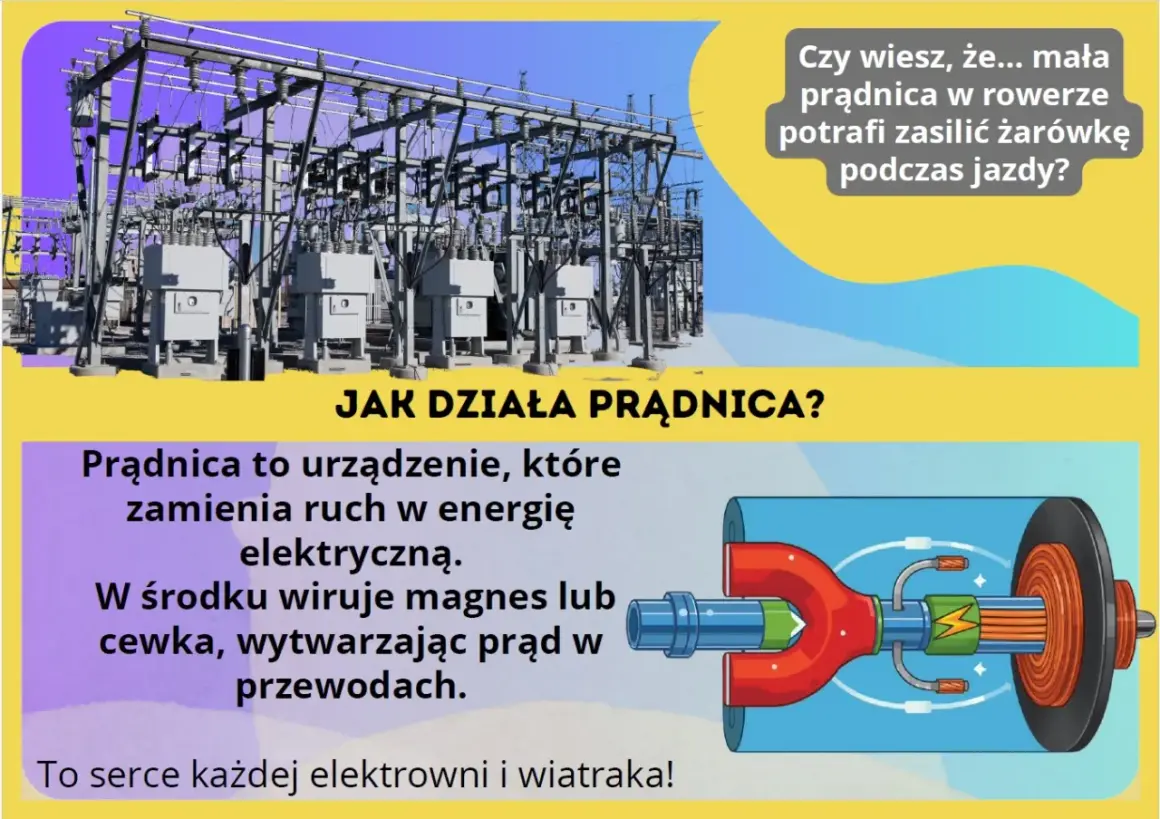

| Generator prądu | Ruch cewki lub magnesu zmienia strumień przez uzwojenie | Zmiana energii mechanicznej w elektryczną |
| Transformator | Zmienne pole w uzwojeniu pierwotnym indukuje napięcie w wtórnym | Zmiana napięcia i separacja obwodów |
| Ładowarka indukcyjna | Pole wysokiej częstotliwości sprzęga dwie cewki | Przekazanie energii bez klasycznego kabla |
| Kuchenka indukcyjna | Zmienne pole wywołuje prądy wirowe w dnie naczynia | Ogrzewanie garnka zamiast samej płyty |
| Mikrofon dynamiczny | Drgania membrany poruszają cewkę w polu magnetycznym | Zamiana dźwięku na sygnał elektryczny |
Warto zapamiętać jeden praktyczny detal: transformator działa tylko wtedy, gdy strumień się zmienia, więc nie przenosi energii w sposób ciągły przy ustalonym prądzie stałym. To szczególnie ważne w systemach energetycznych, w których trzeba rozdzielić tor DC i AC oraz dobrze dobrać elementy pośrednie. I właśnie tu pojawiają się ograniczenia, o których łatwo zapomnieć, jeśli patrzy się wyłącznie na schemat.
Co wzmacnia efekt, a co go ogranicza
Jeśli projektujesz układ albo oceniasz sprawność urządzenia, patrz na kilka rzeczy naraz: liczbę zwojów, tempo zmian, geometrię cewki, materiał rdzenia i częstotliwość pracy. Jeden parametr bez reszty obrazu niewiele mówi, bo w praktyce każdy z nich może podnieść napięcie, ale też zwiększyć straty.
| Czynnik | Wpływ na indukcję | Typowy kompromis |
|---|---|---|
| Więcej zwojów | Zwykle podnosi napięcie indukowane | Rośnie rezystancja uzwojenia i masa elementu |
| Szybsza zmiana pola | Wyraźnie wzmacnia efekt | Może zwiększyć nagrzewanie i zakłócenia |
| Lepsze ustawienie cewki | Poprawia zmianę strumienia przez obwód | Ogranicza swobodę konstrukcyjną |
| Rdzeń ferromagnetyczny | Koncentruje pole i poprawia sprzężenie | Może wejść w nasycenie i generować straty |
| Wyższa częstotliwość | Pomaga przy małych transformatorach i przetwornicach | Zwiększa znaczenie strat w rdzeniu i zjawiska naskórkowego |
- Najczęstszy błąd to mylenie dużego magnesu z dużą indukcją. Bez zmiany w czasie sam magnes niczego nie „wymusza”.
- Drugie nieporozumienie dotyczy transformatorów: po ustaleniu prądu stałego układ przestaje działać tak, jak oczekuje początkujący.
- Trzeci problem to ignorowanie strat. Napięcie można zwiększać, ale sprawność nie zawsze rośnie razem z nim.
To właśnie te ograniczenia decydują, czy zjawisko daje zysk, czy tylko grzeje uzwojenie. A jeśli spojrzeć na domową energetykę i fotowoltaikę, ta różnica staje się bardzo praktyczna.
Co z tego wynika dla instalacji domowych i fotowoltaiki
Same moduły PV nie wykorzystują indukcji do wytwarzania prądu - działają na efekcie fotowoltaicznym. Mimo to w całym systemie domowym zjawisko indukcji wraca bardzo często: w falowniku, w transformatorach, w dławikach filtrujących, w czujnikach i w układach pomiarowych. Właśnie dlatego w praktyce tak ważne są straty na zmianie napięcia, dobór częstotliwości i jakość komponentów.
- Przy falowniku liczy się nie tylko sprawność elektroniki, ale też jakość elementów indukcyjnych i chłodzenie.
- Przy transformatorach znaczenie ma częstotliwość pracy, bo rdzeń i uzwojenia zachowują się inaczej przy 50 Hz niż przy wysokiej częstotliwości.
- Przy magazynowaniu i zasilaniu awaryjnym trzeba rozumieć różnicę między DC i AC, bo od niej zależy, gdzie indukcja pomaga, a gdzie generuje dodatkowe straty.
- Przy ocenie oszczędności warto patrzeć na cały tor energii, a nie wyłącznie na moc paneli lub akumulatora.
Jeśli miałbym zostawić jedną praktyczną myśl, to tę: nie oceniaj układu wyłącznie po tym, że „jest magnes” albo „jest cewka”. Liczy się zmiana strumienia, kierunek reakcji i kompromis między napięciem, stratami oraz częstotliwością pracy. W tych trzech punktach najczęściej widać, czy instalacja została zaprojektowana dobrze, czy tylko wygląda poprawnie na schemacie.
