Triak - jak działa, dobrać i unikać błędów? Poradnik 230V

Triak to niewielki element półprzewodnikowy, który pozwala wygodnie przełączać i regulować prąd przemienny bez mechanicznych styków. Najlepiej sprawdza się tam, gdzie trzeba sterować oświetleniem, grzałką albo prostym napędem, a przy tym liczą się trwałość, szybkość i cicha praca. W tym tekście pokazuję, jak działa, kiedy ma sens, jak go dobrać i gdzie najczęściej pojawiają się problemy.

Jak działa w obwodzie prądu przemiennego

W praktyce patrzę na ten element jak na elektroniczny odpowiednik przełącznika, który po krótkim impulsie na bramce zaczyna przewodzić i pozostaje w tym stanie tak długo, jak płynie odpowiednio duży prąd. Gdy prąd w sinusoidzie spada poniżej prądu podtrzymania, przewodzenie gaśnie samo, zwykle w pobliżu przejścia przez zero.

To właśnie dlatego tak dobrze nadaje się do AC, a nie do DC. W prądzie stałym nie ma naturalnego spadku do zera, więc bez dodatkowego układu wyłączającego element zostaje „zatrzaśnięty” w przewodzeniu. Warto też rozróżniać dwa progi: prąd wyzwalania bramki, który uruchamia przewodzenie, i prąd podtrzymania, który mówi, kiedy układ przestaje przewodzić.

W uproszczeniu można go traktować jak dwa współpracujące tyrystory połączone przeciwsobnie, dzięki czemu przewodzi w obu połówkach sinusoidy. W katalogach spotkasz też informację o czterech ćwiartkach wyzwalania, czyli o tym, w jakiej polaryzacji względem elektrod i bramki najłatwiej go uruchomić. Przy projektowaniu sterownika nie ignoruję tego parametru, bo w praktyce wpływa on na dobór optoizolacji, rezystora bramkowego i zapasu prądu sterującego. To właśnie te cechy decydują, czy element będzie stabilny przy konkretnym obciążeniu, czy zacznie gubić impulsy.

Gdzie i w jakim trybie sprawdza się najlepiej

Najczęściej spotykam go w ściemniaczach oświetlenia, regulatorach mocy grzałek, prostych sterownikach wentylatorów z silnikami komutatorowymi oraz w układach, które mają płynnie ograniczać energię dostarczaną do odbiornika. W instalacjach domowych i fotowoltaicznych sensownie wykorzystuje się go głównie po stronie AC, na przykład do sterowania grzałką zasobnika CWU albo do modulowania mocy w prostych automatach domowych.

Sterowanie fazowe

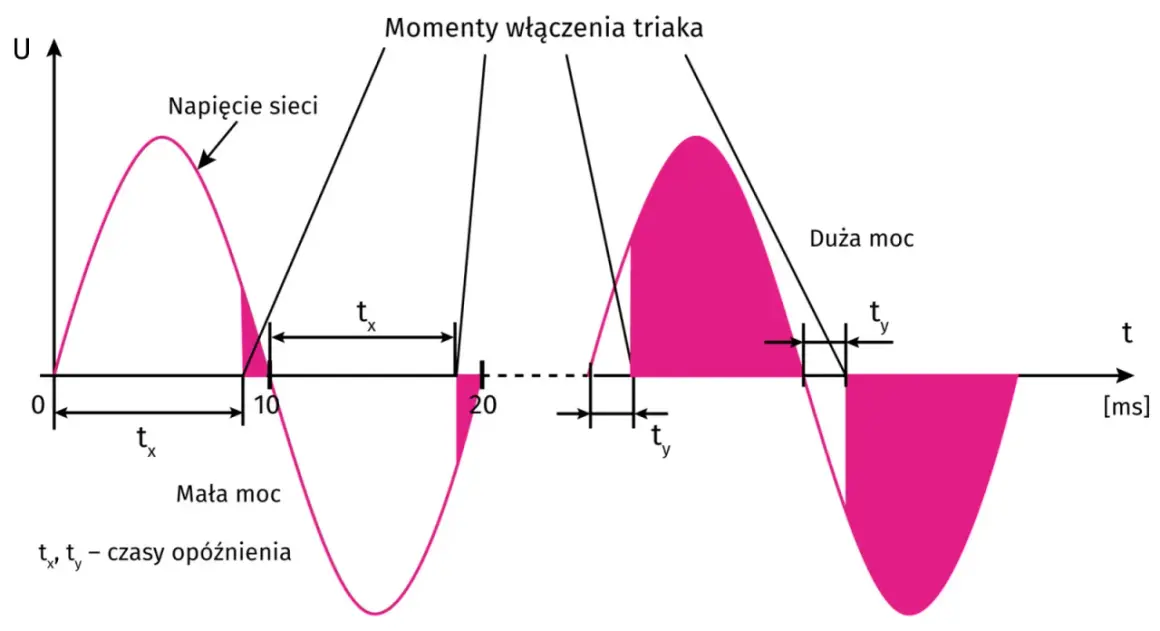

To klasyka w ściemniaczach. Układ załącza obciążenie w określonym momencie każdej połówki sinusoidy, a im później to robi, tym mniejsza jest średnia moc. Daje to płynną regulację, ale ma też cenę: większe zakłócenia elektromagnetyczne, czasem buczenie transformatorów i gorszą współpracę z niektórymi zasilaczami LED.

Sterowanie grupowe

Przy grzałkach i innych odbiornikach cieplnych często wolę sterowanie grupowe, czyli włączanie i wyłączanie całych pakietów półokresów. Układ jest wtedy mniej „nerwowy”, generuje mniej zakłóceń i lepiej znosi duże moce. To rozwiązanie jest zwykle bardziej przewidywalne niż agresywne sterowanie fazowe, zwłaszcza gdy liczy się stabilna praca przez wiele godzin.

Przeczytaj również: Ile zarabia elektryk w Polsce? Mediana, widełki i czynniki wzrostu

Obciążenia, które lubią takie rozwiązanie

Obciążenie	Ocena	Co trzeba mieć na uwadze
Grzałka	Bardzo dobre	Najmniej problemów z kompatybilnością i najprostsze chłodzenie
Żarówka lub halogen	Dobre	To klasyczne zastosowanie ściemniaczy, ale trzeba pilnować zapasu mocy
Silnik komutatorowy	Ostrożnie	Zakłócenia, skoki prądu i hałas mogą wymagać dodatkowych elementów ochronnych
LED driver	Zależy od konstrukcji	Często kluczowa jest minimalna wartość prądu i zgodność z fazowym ściemnianiem

Gdy wiem już, do czego ma służyć, przechodzę do parametrów katalogowych, bo to one najczęściej przesądzają o sukcesie całego układu.

Jak dobrać element do obciążenia i sterownika

Wybór zaczynam od trzech liczb: napięcia, prądu obciążenia i prądu bramki. Dopiero potem patrzę na obudowę, termikę i odporność na zakłócenia. To ważne, bo na papierze wszystko może wyglądać dobrze, a w praktyce układ zaczyna się grzać albo nie reaguje stabilnie przy niższym napięciu sieci.

Kryterium	Co przyjmuję w praktyce	Dlaczego to ma znaczenie
Napięcie blokowania	600 V minimum dla 230 V AC, 800 V gdy sieć jest bardziej zakłócona	Zapas na przepięcia i pracę w trudniejszych warunkach
Prąd obciążenia	30-50% zapasu względem pracy ciągłej	Warunki termiczne w realnym układzie są gorsze niż w tabeli katalogowej
Prąd bramki	Kilka mA dla wersji czułych, kilkadziesiąt mA dla standardowych	Decyduje o zgodności z driverem i optoizolacją
dV/dt	Im trudniejsze obciążenie, tym ważniejszy jest wyższy zapas	Chroni przed fałszywym załączeniem przy szybkich zmianach napięcia
Termika	Sprawdzam spadek napięcia na przewodzeniu i odprowadzanie ciepła	Przy kilku amperach straty rosną szybciej, niż wielu osobom się wydaje

Jeśli steruję z mikrokontrolera 3,3 V albo 5 V, od razu szukam wersji czułej albo logic-level. Standardowy model potrafi wymagać za dużego prądu bramki, a wtedy cały układ robi się niepewny. W notach katalogowych producentów spotyka się rozwiązania, w których próg wyzwalania schodzi do kilku miliamperów, ale są też takie, które potrzebują już kilkudziesięciu miliamperów. To różnica, która naprawdę zmienia projekt.

Przy wyborze nie pomijam także obudowy. TO-220, DPAK czy inna wersja z lepszym odprowadzaniem ciepła potrafi zdecydować o tym, czy układ przeżyje dłuższą pracę pod obciążeniem, czy zacznie pracować na granicy temperatur. Dla uproszczenia liczę też straty: jeżeli spadek na przewodzeniu wynosi około 1,5 V, to przy 5 A mocy traconej robi się już około 7,5 W. To wystarczająco dużo, by radiator przestał być opcją, a stał się koniecznością. Gdy ten etap mam policzony, pozostaje jeszcze jedna rzecz: błędy, które najczęściej psują stabilność całego układu.

Najczęstsze błędy, które powodują migotanie i przegrzewanie

• Zbyt mały prąd obciążenia, przez co układ gaśnie zbyt wcześnie albo pracuje niestabilnie przy niskiej mocy.
• Brak zapasu napięcia względem realnej sieci i przepięć pojawiających się przy przełączaniu odbiorników indukcyjnych.
• Ignorowanie termiki, czyli dobór „na ampery z katalogu” bez sprawdzenia strat mocy i warunków chłodzenia.
• Próba pracy z obciążeniem indukcyjnym bez gasika RC albo bez wersji lepiej odpornej na szybkie zmiany napięcia.
• Założenie, że każdy zasilacz LED lub każdy napęd zareaguje tak samo na sterowanie fazowe.
• Brak separacji i ostrożności przy części sieciowej, zwłaszcza gdy sterownik pracuje na niskim napięciu logicznym.

Najprostszy test, jaki robię, to sprawdzenie, czy układ nadal załącza się stabilnie przy najniższym spodziewanym prądzie i czy po kilkunastu minutach pracy obudowa nie wchodzi w strefę, w której trzeba już myśleć o radiatorze. Przy kilku amperach strata mocy potrafi zrobić się zaskakująco duża, więc temperatura bywa ważniejsza niż sam nadruk na obudowie. Po tych błędach najczęściej pojawia się pytanie, czy nie lepiej wybrać inne rozwiązanie.

Triak a przekaźnik i SSR

Rozwiązanie	Zalety	Ograniczenia	Kiedy wybrać
Element półprzewodnikowy	Cichy, szybki, bez zużycia styków, dobry do regulacji mocy AC	Tylko AC, prąd upływu, wydzielanie ciepła	Ściemniacze, grzałki, płynna regulacja po stronie sieci
Przekaźnik	Działa z AC i DC, ma mały spadek napięcia w stanie załączenia	Hałas, wolniejsze przełączanie, zużycie styków	Proste on/off, uniwersalne przełączanie, wysoka odporność na różne typy obciążeń
SSR, czyli przekaźnik półprzewodnikowy	Cichy, wygodny, zwykle odseparowany galwanicznie	Droższy, też się grzeje i często ma prąd upływu	Częste przełączanie, automatyka, gdzie liczy się trwałość i brak styków

Jeśli potrzebuję jedynie bezgłośnego przełączania AC i chcę regulować moc, rozwiązanie półprzewodnikowe zwykle wygrywa. Jeśli zależy mi na pełnej uniwersalności albo pracy z DC, przekaźnik nadal ma sens. SSR daje wygodę, ale koszt i straty cieplne rosną szybciej, niż wielu osobom się wydaje. Dlatego przed zakupem zawsze robię krótki przegląd parametrów i warunków pracy.

Co sprawdzam przed wyborem do instalacji 230 V

• Typ obciążenia: rezystancyjne, indukcyjne czy pojemnościowe.
• Rzeczywisty prąd ciągły i prąd rozruchowy, bo to dwa różne światy.
• Minimalny prąd wyzwalania bramki i to, czy sterownik faktycznie go zapewni.
• Zapas napięcia względem sieci i przepięć, zwłaszcza przy pracy w domu lub warsztacie.
• Sposób chłodzenia, bo bez niego nawet dobry element potrafi wejść w niebezpieczną temperaturę.
• Odporność na zakłócenia i konieczność gasika RC, szczególnie przy silnikach i dłuższych przewodach.

W prostych układach domowych nie szukam „najmocniejszej” wersji na papierze, tylko takiej, która ma rozsądny zapas napięcia, da się pewnie wyzwolić i nie będzie pracowała na granicy temperatur. W systemach z fotowoltaiką i automatyką budynkową to ma jeszcze większe znaczenie, bo odbiorniki często zmieniają charakter: raz grzałka zachowuje się przewidywalnie, a raz zasilacz LED okazuje się trudniejszy niż sam pobór mocy sugeruje. Jeżeli mam zostawić jedną praktyczną zasadę, to tę: dobieraj ten element do obciążenia i sposobu sterowania, a nie wyłącznie do amperów z nadruku na obudowie.
