Klasyczny silnik prądu stałego jest prosty w założeniu, ale w praktyce składa się z kilku elementów, które muszą współpracować bardzo precyzyjnie. W tym tekście pokazuję, z czego taki napęd jest zbudowany, jak powstaje moment obrotowy, jakie są jego najważniejsze odmiany oraz kiedy naprawdę ma przewagę nad innymi rozwiązaniami. Dorzucam też praktyczne uwagi o rozruchu, regulacji prędkości i ograniczeniach eksploatacyjnych, bo to one najczęściej decydują o wyborze.
Najważniejsze fakty o napędzie na prąd stały
- Moment obrotowy powstaje dzięki oddziaływaniu przewodnika z prądem na pole magnetyczne.
- Komutator przełącza połączenia uzwojeń tak, aby wirnik obracał się w jedną stronę.
- W większych maszynach, zwykle powyżej 1 kW, stosuje się rozwiązania poprawiające komutację i ograniczające reakcję twornika.
- Na starcie prąd potrafi być bardzo duży, dlatego rozruch trzeba ograniczać rezystorem albo elektroniką sterującą.
- Najwygodniej reguluje się prędkość przez zmianę napięcia zasilania, a nie przez marnowanie energii na oporniku.
- Najbardziej praktyczne odmiany to bocznikowa, szeregowa, obcowzbudna i z magnesami trwałymi.
Z czego składa się taki napęd i co robi każdy element

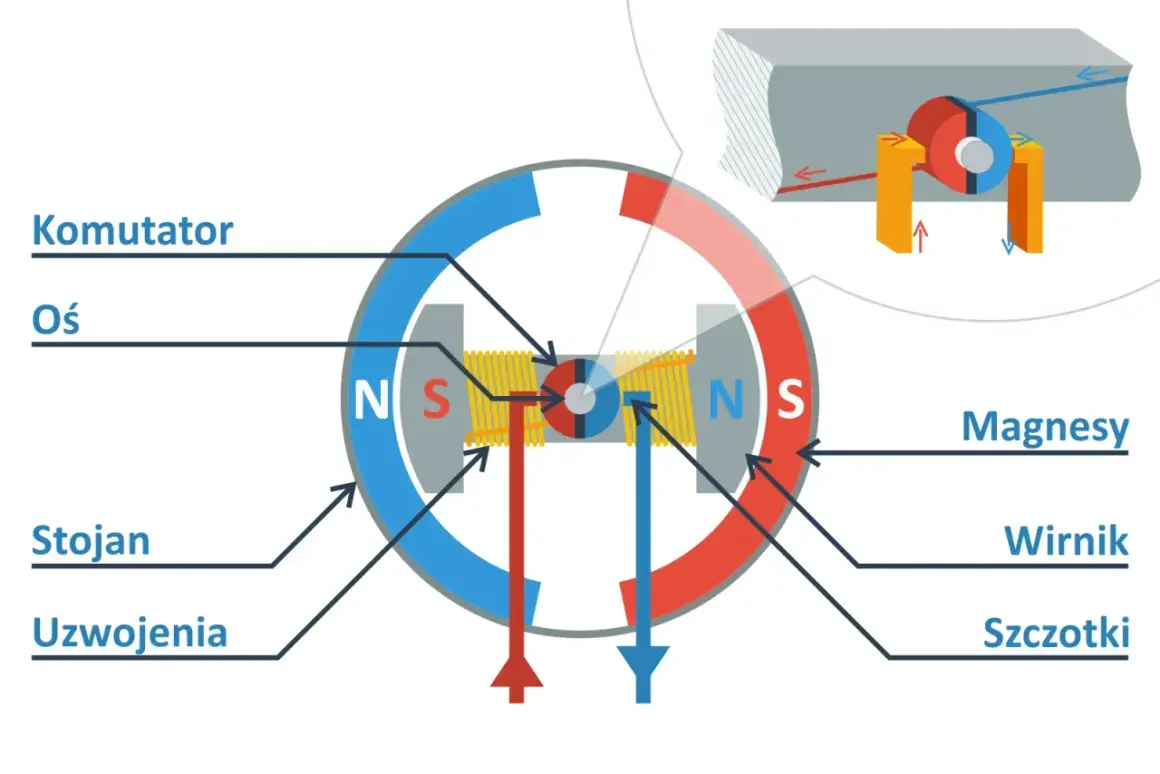

Żeby dobrze rozumieć ten typ napędu, zaczynam od budowy. W uproszczeniu mamy część nieruchomą, która tworzy pole magnetyczne, oraz część wirującą, czyli twornik, na którym powstaje ruch obrotowy. Do tego dochodzą elementy odpowiedzialne za doprowadzenie prądu, podtrzymanie wału i odprowadzenie ciepła.
| Element | Rola w pracy napędu | Na co wpływa w praktyce |
|---|---|---|
| Stojan | Tworzy stałe pole magnetyczne, zwykle za pomocą magnesów trwałych albo uzwojenia wzbudzenia | Moment, sprawność i charakterystykę obrotów |
| Twornik | To wirująca część z uzwojeniami, w której powstaje moment obrotowy | Start, dynamikę i zdolność do przenoszenia obciążenia |
| Komutator | Zmienia połączenia uzwojeń podczas obrotu | Utrzymuje obrót w jednym kierunku |
| Szczotki | Przekazują prąd między nieruchomą częścią układu a komutatorem | Trwałość i konieczność serwisu |
| Wał i łożyska | Przenoszą moment i stabilizują ruch wirnika | Hałas, drgania i żywotność całego napędu |
| Obudowa i chłodzenie | Chronią wnętrze i odprowadzają ciepło | Pracę ciągłą oraz odporność na przeciążenie |

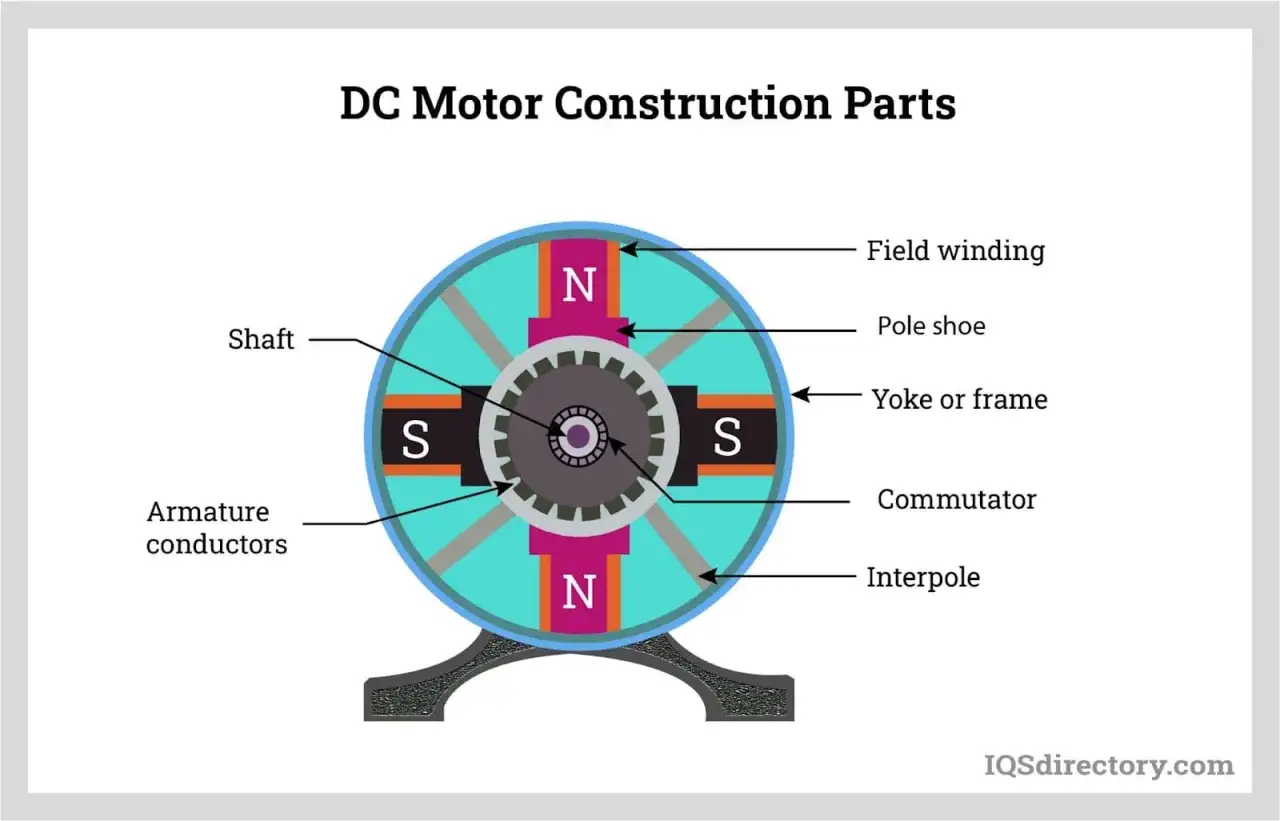

W praktyce ważna jest jeszcze jedna rzecz: źródło pola magnetycznego. W mniejszych konstrukcjach często spotyka się magnesy trwałe, a w większych uzwojenie wzbudzenia zasilane prądem stałym. W maszynach większej mocy, zwykle powyżej 1 kW, pojawiają się także bieguny pomocnicze, które poprawiają warunki komutacji i ograniczają problemy przy obciążeniu. To nie jest detal dla konstruktorów od linijki, tylko element, który realnie wpływa na kulturę pracy.
Gdy już wiadomo, co znajduje się wewnątrz, łatwiej zrozumieć sam moment obrotowy i to, dlaczego komutacja jest tak istotna.
Jak powstaje obrót i dlaczego komutacja jest tak ważna
Zasada działania opiera się na prostym zjawisku fizycznym: przewodnik z prądem umieszczony w polu magnetycznym doświadcza siły. Jeśli po przeciwnych stronach uzwojenia działają siły skierowane w przeciwne strony, wirnik zaczyna się obracać. To właśnie ta kombinacja pola magnetycznego i prądu zamienia energię elektryczną w ruch. Problem polega na tym, że po pół obrotu kierunek działania siły zmieniłby się na niekorzystny, gdyby nic z tym nie zrobić. Tu wchodzi komutator, który przełącza połączenia uzwojeń tak, aby prąd w odpowiednim momencie odwrócił zwrot. Dzięki temu moment pozostaje skierowany w tę samą stronę, a ruch jest ciągły, a nie szarpany.To samo wyjaśnia odwracalność maszyny. Ten sam układ może pracować jako silnik albo jako prądnica, zależnie od tego, czy dostaje energię elektryczną, czy mechaniczną. Dla mnie to jedna z najciekawszych cech całej konstrukcji, bo pokazuje, jak blisko siebie leżą te dwa światy.
Jest jeszcze ważny praktyczny szczegół: na postoju prąd rozruchowy jest bardzo duży, bo nie pojawia się jeszcze przeciwna siła elektromotoryczna wytwarzana przez obracający się wirnik. Im szybciej rośnie prędkość, tym bardziej ten prąd się stabilizuje. Dlatego start bez ograniczenia bywa dla układu po prostu zbyt brutalny.
Skoro wiadomo już, jak działa cały mechanizm, pora przejść do odmian, bo tutaj różnice są naprawdę istotne.
Jakie są najważniejsze odmiany i czym się różnią
Największe różnice wynikają ze sposobu wzbudzenia, czyli z tego, jak powstaje strumień magnetyczny. To właśnie ono decyduje o charakterystyce rozruchu, stabilności obrotów i zakresie regulacji. W praktyce wybór odmiany nie jest akademicki, tylko bardzo użytkowy.
| Odmiana | Jak jest wzbudzana | Największa zaleta | Najważniejsze ograniczenie | Typowe zastosowanie |
|---|---|---|---|---|
| Obcowzbudna | Uzwojenie wzbudzenia z osobnego źródła | Bardzo dobra kontrola parametrów pracy | Wymaga dodatkowego obwodu zasilania | Układy laboratoryjne, precyzyjne napędy, sterowanie przemysłowe |
| Bocznikowa | Uzwojenie wzbudzenia połączone równolegle z twornikiem | Dość stała prędkość przy zmianach obciążenia | Mniejszy moment rozruchowy niż w odmianie szeregowej | Maszyny robocze, lekkie napędy, układy wymagające stabilnych obrotów |
| Szeregowa | Uzwojenie wzbudzenia połączone szeregowo z twornikiem | Bardzo duży moment startowy | Niebezpieczny wzrost prędkości przy pracy bez obciążenia | Napędy trakcyjne, urządzenia wymagające mocnego startu, wybrane dźwignice |
| Z magnesami trwałymi | Pole magnetyczne daje magnes trwały | Zwarta konstrukcja i brak strat wzbudzenia | Ograniczona elastyczność regulacji pola | Małe urządzenia, automatyka, napędy bateryjne |
W praktyce coraz częściej spotyka się też rozwiązania bezszczotkowe z elektroniczną komutacją. Są mniej uciążliwe serwisowo, ale w klasycznej konstrukcji nadal wygrywa prostota zrozumienia i łatwość diagnozy. Gdy rozmawiam z osobami dobierającymi napęd, najczęściej wraca ten sam wniosek: nie ma jednej „lepszej” odmiany, jest tylko taka, która lepiej pasuje do konkretnego obciążenia.
Od tej różnicy zależy też to, gdzie taki napęd ma najwięcej sensu w codziennym użyciu.
Gdzie ten napęd sprawdza się najlepiej
Ten typ napędu wybiera się tam, gdzie liczy się dobry start, możliwość sterowania obrotami i sensowna współpraca z zasilaniem bateryjnym albo układem stałonapięciowym. W klasycznych zastosowaniach spotyka się go w małych i średnich napędach roboczych, w automatyce, w urządzeniach mobilnych, a także w rozwiązaniach, które muszą szybko ruszyć spod obciążenia.
- Napędy pomocnicze i niewielkie urządzenia transportowe, gdzie potrzebny jest pewny moment od zera.
- Układy zasilane z akumulatorów, bo dobrze współpracują z prostym źródłem prądu stałego.
- Mała automatyka i urządzenia regulowane, w których łatwo sterować prędkością bez skomplikowanej mechaniki.
- Wybrane aplikacje w energetyce i fotowoltaice, zwłaszcza po stronie odbiorników pomocniczych, trackerów i prostych napędów niskonapięciowych.
- Starsze układy przemysłowe i specjalistyczne maszyny, gdzie liczy się moment oraz przewidywalna charakterystyka pracy.
W projektach związanych z energią odnawialną widzę go głównie tam, gdzie naturalnym źródłem zasilania jest bateria, magazyn energii albo inny układ stałonapięciowy. To ważne, bo przy takim źródle łatwiej zbudować prosty i skuteczny napęd niż wtedy, gdy trzeba ciągle przekształcać energię po drodze. Właśnie dlatego ten typ napędu wciąż ma swoje miejsce, mimo że rynek coraz chętniej korzysta z rozwiązań bezszczotkowych.
Nie oznacza to jednak, że można go traktować bezkrytycznie. Przy rozruchu i regulacji łatwo popełnić błędy, które od razu skracają żywotność układu.
Na co uważać przy rozruchu, regulacji i eksploatacji
Największym błędem jest zakładanie, że skoro napęd jest „na prąd stały”, to wystarczy podać napięcie i problem znika. W rzeczywistości rozruch trzeba ograniczyć, bo prąd na starcie może przekroczyć wartość znamionową nawet kilkukrotnie. W materiałach laboratoryjnych dla maszyn tej klasy podaje się, że bezpieczniejszy poziom ograniczenia to zwykle nie więcej niż trzykrotność prądu znamionowego.
- Do rozruchu stosuje się rezystor rozruchowy albo elektroniczne ograniczenie prądu.
- Regulacja przez zmianę napięcia zasilania jest najbardziej ekonomiczna.
- Regulacja rezystorem w obwodzie twornika jest prosta, ale marnuje energię w ciepło.
- Osłabienie wzbudzenia zwiększa prędkość, ale przy przerwaniu obwodu wzbudzenia grozi rozbieganiem się napędu.
- Silnik szeregowy nie powinien pracować bez obciążenia, bo może wejść na zbyt wysokie obroty.
- Szczotki i komutator wymagają kontroli, bo to elementy zużywające się mechanicznie.
Z mojego punktu widzenia najważniejsze są trzy rzeczy: prąd rozruchowy, stan układu wzbudzenia i temperatura pracy. Jeśli któryś z tych parametrów zaczyna uciekać, warto najpierw sprawdzić mechanikę i obciążenie, a dopiero potem szukać problemu w zasilaniu. To podejście oszczędza czas i zwykle prowadzi prosto do źródła awarii.
Na tym etapie najłatwiej też zrozumieć, kiedy taki napęd jest dobrym wyborem, a kiedy lepiej wybrać inną technologię.
Co zapamiętać, jeśli chcesz dobrać go do konkretnego zastosowania
Jeżeli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: im ważniejszy jest wysoki moment startowy i łatwa regulacja zasilania bateryjnego, tym większy sens ma napęd DC. Im ważniejsza jest bezobsługowość, długa praca ciągła i minimalny serwis, tym częściej warto spojrzeć w stronę rozwiązań bezszczotkowych albo innych typów maszyn.
- Wybieraj odmianę pod obciążenie, a nie pod samą nazwę katalogową.
- Sprawdzaj, czy potrzebujesz stabilnych obrotów, czy raczej dużego momentu przy starcie.
- Jeżeli układ ma pracować z baterii, zwróć uwagę na sposób ograniczenia prądu i jakość sterownika.
- Gdy napęd ma pracować długo i intensywnie, oceń koszt serwisu szczotek oraz komutatora.
- Przy układach pomocniczych w energetyce i fotowoltaice szukaj przede wszystkim prostoty zasilania i przewidywalnej regulacji.
W praktyce ten napęd nadal ma bardzo mocne strony: dobry start, wygodne sterowanie i czytelną budowę, którą da się zrozumieć bez skomplikowanej matematyki. Trzeba tylko pamiętać, że jego zalety są okupione większą wrażliwością na rozruch, zużycie szczotek i warunki pracy, więc dobór zawsze powinien zaczynać się od obciążenia, a nie od samego napięcia zasilania.
