Tranzystor npn najłatwiej rozumiem jako sterowany prądowo przełącznik: mały sygnał na bazie potrafi otworzyć drogę dla znacznie większego prądu między kolektorem a emiterem. W tym tekście pokazuję, jak działa ten element, kiedy pracuje jako klucz, a kiedy jako wzmacniacz, oraz jak dobrać go do prostych układów bez typowych błędów. Dorzucam też praktyczne wskazówki dla elektroniki użytkowej, automatyki i obwodów spotykanych przy sterowaniu zasilaniem czy przekaźnikami.
Najważniejsze rzeczy o NPN w praktyce
- NPN przewodzi dopiero wtedy, gdy baza ma wyższy potencjał niż emiter o około 0,6-0,7 V.
- W układach przełączających najlepiej pracuje w odcięciu albo w nasyceniu, a nie „pomiędzy”.
- Wzmocnienie prądowe nie jest stałe, więc do projektu warto brać zapas, a nie liczyć na katalogowe maksimum.
- Przy cewkach, przekaźnikach i silniczkach trzeba dodać diodę gaszącą, bo inaczej element szybko cierpi od przepięć.
- Do sterowania z mikrokontrolera najwygodniejszy jest zwykle klucz niskostronny.
- Jeśli prąd robi się większy, a straty ważne, często lepszy będzie MOSFET, nie BJT.
Jak działa bipolarny NPN i co robi baza
Ja najprościej tłumaczę to tak: baza nie „zasila” układu, tylko steruje przepływem nośników między emiterem a kolektorem. W tranzystorze bipolarnym typu NPN emiter i kolektor są obszarami typu n, a baza jest typu p, więc do uruchomienia przewodzenia trzeba lekko spolaryzować złącze baza-emiter w kierunku przewodzenia.

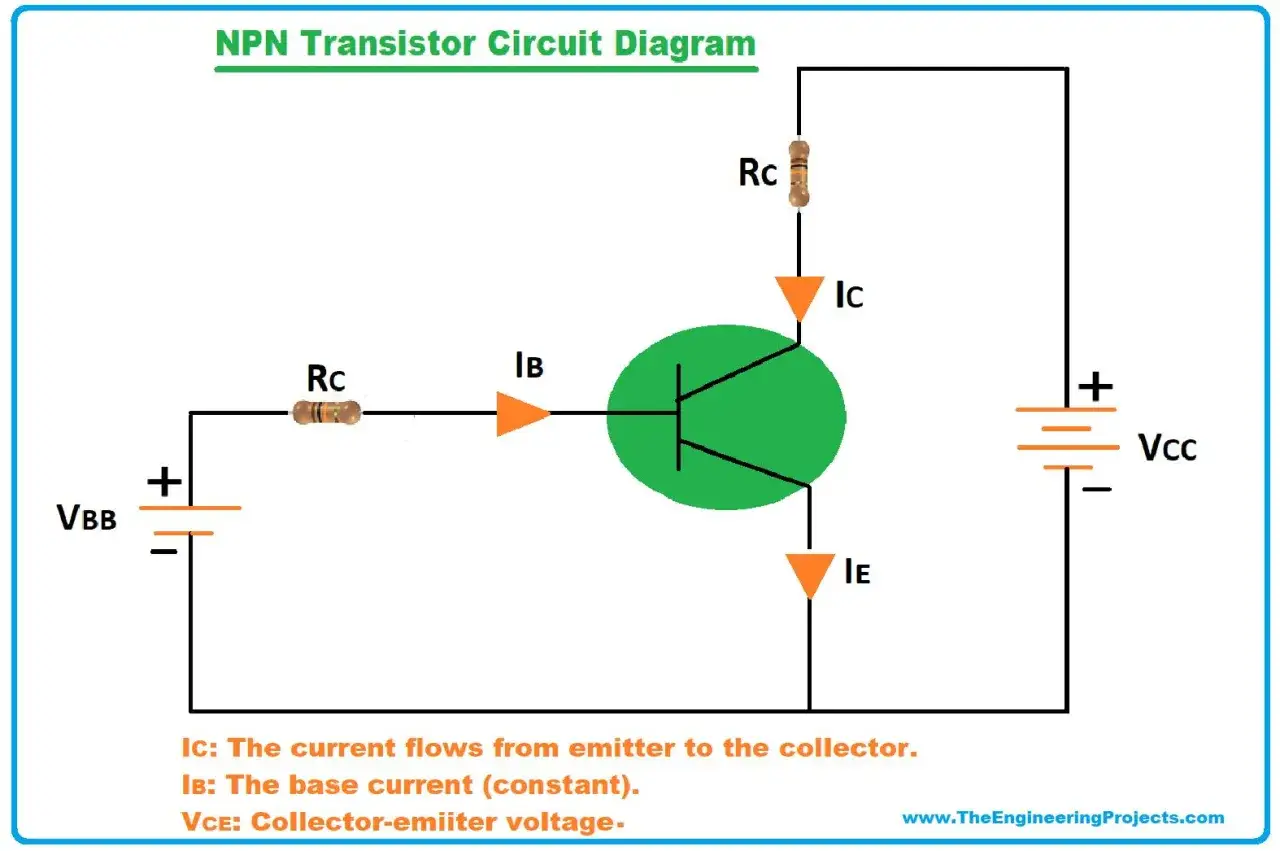

W praktyce wystarczy niewielki prąd bazy, żeby przez kolektor popłynął znacznie większy prąd. To właśnie dlatego ten element kojarzy się z „wzmacnianiem prądu”, choć w układach cyfrowych i sterujących częściej myślę o nim jak o zaworze: otwieram go sygnałem sterującym, a on przepuszcza prąd obciążenia.
W opisie obwodowym posługujemy się prądem umownym, więc prąd kolektora płynie od kolektora do emitera. Fizycznie nośnikami głównymi są elektrony, ale do projektowania układu ważniejsze jest to, że baza kontroluje stan całego tranzystora. Gdy napięcie baza-emiter nie osiąga progu przewodzenia, element praktycznie nie działa; gdy jest odpowiednio spolaryzowany, przechodzi do pracy aktywnej albo nasycenia.
| Stan pracy | Złącze baza-emiter | Złącze baza-kolektor | Co się dzieje | Do czego się nadaje |
|---|---|---|---|---|
| Odcięcie | zaporowo | zaporowo | Prawie brak prądu kolektora, element jest „wyłączony”. | Stan OFF w kluczach. |
| Aktywny | przewodzenie | zaporowo | Prąd kolektora zależy od prądu bazy, z grubsza Ic ≈ β × Ib. | Wzmacnianie sygnału. |
| Nasycenie | przewodzenie | przewodzenie | Spadek napięcia kolektor-emiter jest mały, ale wyłączanie trwa dłużej. | Stan ON w kluczach. |
To rozróżnienie jest ważne, bo od niego zależy, czy tranzystor ma być tylko przełącznikiem, czy też ma liniowo wzmacniać sygnał. Gdy już to widać, łatwiej przejść do praktycznego pytania: w jakim układzie użyć go poprawnie i kiedy lepiej nie pchać go w rolę, do której nie został stworzony.
Kiedy pracuje jako klucz, a kiedy jako wzmacniacz
W zastosowaniach praktycznych najczęściej spotykam dwa scenariusze. Pierwszy to przełączanie obciążenia: LED, przekaźnik, mały wentylator, buzzer, czasem sterowanie pomocnicze w elektronice zasilającej. Drugi to wzmacnianie niewielkiego sygnału z czujnika, mikrofonu albo prostego stopnia wejściowego.
Tryb przełączania w prostych układach
Jeśli NPN ma działać jak klucz, to nie zależy mi na liniowości, tylko na pewnym i powtarzalnym włączeniu. Wtedy dążę do dwóch stanów: odcięcia i nasycenia. To daje niski spadek napięcia na tranzystorze, a więc mniejsze straty mocy, co ma znaczenie zwłaszcza przy dłuższej pracy i większym prądzie.W sterowaniu z mikrokontrolera taki układ zwykle robi się jako klucz niskostronny, czyli emiter łączy się z masą, kolektor z obciążeniem, a druga strona obciążenia idzie do zasilania. To rozwiązanie jest proste, intuicyjne i dobrze pasuje do cyfrowych wyjść, które łatwo podają stan wysoki.
Przeczytaj również: Ranking firm magazynów energii - Komu zlecić montaż w domu?
Tryb wzmacniania sygnału
Gdy tranzystor ma wzmacniać sygnał, ustawiam go w obszarze aktywnym i dbam o punkt pracy. Wtedy prąd kolektora nie jest przypadkowy, tylko kontrolowany przez prąd bazy w sposób przewidywalny. Taki tryb przydaje się w prostych przedwzmacniaczach, stopniach detekcji i układach analogowych, ale wymaga większej dyscypliny projektowej niż zwykłe „włącz albo wyłącz”.
W praktyce włączenie tranzystora „na siłę” w głębokie nasycenie nie pomaga, jeśli zależy ci na szybkości. Wtedy element dłużej się wyłącza, bo trzeba usunąć ładunek zgromadzony w bazie. To drobiazg w prostym sterowaniu LED, ale już realny problem w szybszych układach impulsowych.
Dlatego przy projektowaniu zawsze najpierw pytam siebie, czy potrzebuję prostego klucza, czy rzeczywiście wzmacniacza. To pytanie oszczędza więcej czasu niż późniejsze poprawki na płytce.
Jak dobrać go do układu i policzyć prąd bazy
Dobór nie zaczyna się od „jaki tranzystor mam pod ręką”, tylko od trzech liczb: prądu obciążenia, napięcia sterującego i dopuszczalnej mocy strat. Potem sprawdzam jeszcze napięcie kolektor-emiter, maksymalny prąd kolektora, dopuszczalną moc obudowy i pinout, bo zamiana wyprowadzeń jest jednym z najgłupszych, a zarazem najczęstszych błędów.
W układzie przełączającym nie projektuję na katalogowe hFE z najlepszych warunków, tylko zostawiam zapas. Praktyczna zasada dla małych kluczy jest prosta: przyjmuję wymuszone wzmocnienie około 10, czyli prąd bazy rzędu 1/10 prądu kolektora. To nie jest święta reguła, ale dobry punkt startowy, zwłaszcza gdy liczy się pewne nasycenie.
Przykład jest prosty. Jeśli chcesz włączyć 100 mA, to jako pierwsze przybliżenie liczysz około 10 mA prądu bazy. Przy sterowaniu z 5 V i napięciu baza-emiter w pobliżu 0,8 V rezystor bazy wychodzi orientacyjnie (5 V - 0,8 V) / 0,01 A, czyli około 420 Ω. W praktyce wybieram najbliższy standardowy element, na przykład 390 Ω albo 430 Ω, ale tylko wtedy, gdy wyjście sterujące rzeczywiście może dostarczyć taki prąd.
- Sprawdź, czy wyjście mikrokontrolera lub logiki cyfrowej może podać wymagany prąd bazy.
- Ustal, czy obciążenie jest rezystancyjne, czy indukcyjne, bo przy cewce potrzebna będzie dioda gasząca.
- Weź pod uwagę temperaturę, bo parametry tranzystora nie są identyczne w całym zakresie pracy.
- Nie zakładaj, że „większy hFE” zawsze rozwiąże problem, bo w nasyceniu sytuacja wygląda inaczej niż w notach katalogowych dla pracy liniowej.
Jeśli układ pracuje z 3,3 V, margines robi się wyraźnie mniejszy i trzeba to policzyć ostrożniej. Gdy z kolei prąd robi się większy, a sterowanie ma pochodzić z małego wyjścia logicznego, coraz częściej rozsądniej jest przejść na MOSFET-a lub użyć drivera. I właśnie dlatego porównanie NPN z PNP nadal ma praktyczny sens.
NPN czy PNP i w jakich układach każdy z nich wygrywa
NPN i PNP rozwiązują podobny problem, ale robią to przy odwrotnej polaryzacji sterowania. NPN włącza się, gdy baza jest wyżej niż emiter, a PNP wtedy, gdy baza jest niżej niż emiter. Właśnie ten prosty szczegół decyduje o tym, który element lepiej pasuje do konkretnego układu.
| Cecha | NPN | PNP |
|---|---|---|
| Sygnał sterujący | Baza musi dostać wyższy potencjał niż emiter. | Baza musi zostać ściągnięta niżej niż emiter. |
| Najprostszy układ | Klucz niskostronny, sterowanie od masy. | Klucz wysokostronny, odłączanie plusa. |
| Współpraca z logiką cyfrową | Zwykle prostsza i bardziej intuicyjna. | Wymaga odwróconej logiki lub dodatkowego stopnia sterującego. |
| Typowe zastosowanie | Przekaźniki, LED, sygnalizacja, małe napędy, stopnie pomocnicze. | Wysokostronne przełączanie zasilania, komplementarne pary wyjściowe. |
| Wrażenie praktyczne | Najczęściej pierwszy wybór dla początkujących. | Przydatny, ale mniej wygodny w prostych sterowaniach. |
Jeśli buduję prosty układ z mikrokontrolerem, zwykle zaczynam od NPN właśnie dlatego, że jest prostszy do podłączenia i łatwiejszy do zrozumienia. PNP nie jest gorszy, tylko służy innym układom i innemu sposobowi sterowania. To rozróżnienie pomaga uniknąć wielu nieporozumień, szczególnie przy pierwszych projektach.
Po takim porównaniu najczęściej zostaje już tylko praktyka wykonawcza, czyli błędy, które psują nawet dobrze policzony układ.
Najczęstsze błędy przy stosowaniu w praktyce
Najwięcej problemów nie bierze się z samej teorii, tylko z drobiazgów montażowych i złych założeń. Widziałem układy, które „powinny działać”, ale nie działały, bo ktoś zignorował jedną z kilku rzeczy: rezystor, diodę, pinout albo zapas mocy.
- Brak rezystora bazy - bez niego wyjście sterujące może zostać przeciążone, a tranzystor dostaje zbyt agresywny impuls.
- Brak diody przy cewce - przekaźnik, elektrozawór czy silnik generują przepięcie przy wyłączaniu, które potrafi uszkodzić element.
- Zbyt mały zapas prądu i mocy - katalogowe maksimum to nie jest wartość do codziennej pracy bez marginesu.
- Liczenie na nominalne hFE - w praktyce wzmocnienie zmienia się z prądem, temperaturą i egzemplarzem.
- Mylenie wyprowadzeń - emiter, baza i kolektor nie są wymienne w takim sensie, jak chciałby początkujący montażysta.
- Zbyt głębokie nasycenie przy szybkich sygnałach - układ działa, ale wyłącza się wolniej, niż zakłada projekt.
Jeżeli coś działa „na stole”, ale nie działa po zamknięciu obudowy, najpierw sprawdzam właśnie te punkty. To zwykle szybsze niż szukanie winy w samym tranzystorze. I dopiero po ich uporządkowaniu ma sens myślenie o bardziej zaawansowanych zastosowaniach w zasilaniu i automatyce.
Jak wykorzystać go sensownie w układach zasilania i automatyki
W obszarze zasilania, monitoringu i automatyki ten element jest bardzo użyteczny, ale trzeba go stawiać we właściwym miejscu. Najlepiej sprawdza się jako stopień pomocniczy: sterowanie przekaźnikiem, włączanie wentylatora chłodzącego, sygnalizacja, tłumaczenie poziomów logicznych albo proste odcinanie części obwodu. W układach związanych z energią i fotowoltaiką najczęściej pracuje więc „obok” głównej mocy, a nie zamiast elementów przeznaczonych do dużych prądów.
Gdy prąd rośnie albo zależy mi na wyższej sprawności, wolę nie zmuszać BJT do zadań, do których lepszy będzie MOSFET. To szczególnie ważne tam, gdzie liczą się straty przewodzenia, nagrzewanie i czas pracy pod obciążeniem. NPN pozostaje świetnym wyborem do prostych i średnio wymagających zadań sterujących, ale nie jest uniwersalnym zamiennikiem wszystkiego.
- Do małych i średnich obciążeń używaj go jako prostego klucza niskostronnego.
- Przy elementach indukcyjnych zawsze dodawaj ochronę przed przepięciami.
- W sterowaniu z logiki 3,3 V sprawdzaj, czy baza ma jeszcze wystarczający margines do pewnego włączenia.
- Przy pracy ciągłej pilnuj temperatury obudowy i zapasu mocy, bo przegrzanie skraca żywotność szybciej, niż sugeruje teoria.
- Jeśli projekt dotyczy większego prądu lub wysokiej sprawności, porównaj NPN z MOSFET-em zanim zablokujesz się na jednym rozwiązaniu.
Jeżeli mam sprowadzić temat do jednego zdania, to powiedziałbym tak: NPN jest dobry tam, gdzie potrzebujesz prostego, przewidywalnego sterowania prądem, ale chcesz zachować kontrolę nad stratami, zapasem napięcia i temperaturą. Właśnie dlatego tak dobrze sprawdza się w prostych układach sterujących, również tych, które wspierają instalacje energetyczne i automatykę domową. Jeśli projektujesz własny układ, zacznij od policzenia prądu bazy, sprawdzenia VCE(sat) i dodania zabezpieczenia dla obciążeń indukcyjnych, a większość problemów po prostu nie zdąży się pojawić.
